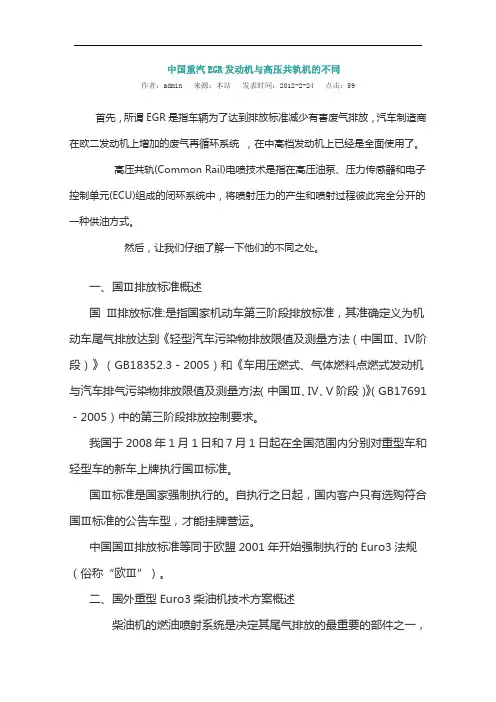

中国重汽EGR发动机与高压共轨机的不同作者：admin 来源：本站发表时间：2012-2-24 点击：59首先，所谓EGR是指车辆为了达到排放标准减少有害废气排放，汽车制造商在欧二发动机上增加的废气再循环系统，在中高档发动机上已经是全面使用了。

高压共轨(Common Rail)电喷技术是指在高压油泵、压力传感器和电子控制单元(ECU)组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。

然后，让我们仔细了解一下他们的不同之处。

一、国Ⅲ排放标准概述国Ⅲ排放标准:是指国家机动车第三阶段排放标准，其准确定义为机动车尾气排放达到《轻型汽车污染物排放限值及测量方法（中国Ⅲ、Ⅳ阶段）》（GB18352.3－2005）和《车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国Ⅲ、Ⅳ、V阶段）》（GB17691－2005）中的第三阶段排放控制要求。

我国于2008年1月1日和7月1日起在全国范围内分别对重型车和轻型车的新车上牌执行国Ⅲ标准。

国Ⅲ标准是国家强制执行的。

自执行之日起，国内客户只有选购符合国Ⅲ标准的公告车型，才能挂牌营运。

中国国Ⅲ排放标准等同于欧盟2001年开始强制执行的Euro3法规（俗称“欧Ⅲ”）。

二、国外重型Euro3柴油机技术方案概述柴油机的燃油喷射系统是决定其尾气排放的最重要的部件之一，欧美和日本的重型柴油机生产厂商开发的满足Euro3法规的发动机，针对燃油喷射系统采取了多种不同结构型式的技术方案，各种方案都可以达到控制、降低排放污染物的生成，满足法规的要求。

国外重型Euro3柴油机燃油喷射系统的型式主要采用电控直列泵（EIL）、电控单体泵（EUP）、电控泵喷嘴（EUI）和电控高压共轨（CRS）系统等。

如VOLVO公司卡车的重型柴油机采用电控泵喷嘴（EUI）、Daimler Chrysler（奔驰）公司卡车的重型柴油机采用电控单体泵（EUP）和电控高压共轨系统、IVECO公司卡车的重型柴油机采用电控单体泵（EUP）和电控高压共轨、MAN公司卡车的重型柴油机采用电控高压共轨和电控直列泵加冷却EGR系统。

四大汽车集团下属中重型柴油机企业国Ⅳ排放达标控制策略对比分析为应对排放升级，国内商用车及发动机企业均未雨绸缪，加快推出满足国Ⅳ标准的产品。

与2008年的两条一、中国重汽集团有限公司中国重汽的发动机事业由济南动力有限公司（济南动力）和杭州发动机有限公司（杭发）组成。

2009年7月15日，中国重汽(香港)有限公司与全球卡车技术领先的工业集团德国曼（MAN）公司在技术和资中国重汽发动机的后续规划如下：以MAN项目为主线，加快产品结构的调整升级，加速开发生产具有国际先中国重汽部分6缸国Ⅳ发动机供油系统型式和排放控制技术路线二、第一汽车集团公司一汽集团的中重型柴油发动机事业由一汽解放无锡柴油机厂（锡柴）和道依茨一汽大连柴油机公司（大柴）锡柴国Ⅳ中重型发动机的技术路线主要采用SCR和EGR+DOC+POC；大柴国Ⅳ中重型发动机的技术路线主要采用一汽锡柴部分6缸国Ⅳ发动机供油系统型式和排放控制技术路线一汽大柴部分6缸国Ⅳ发动机供油系统型式和排放控制技术路线三、上海汽车工业(集团)总公司上汽集团的中重型柴油发动机事业由上海日野发动机公司、上海柴油机股份公司和上汽菲亚特红岩动力总1、上海日野发动机公司上海日野国Ⅳ发动机采用EGR+与SCR并举的技术路线。

日本日野公司在EGR技术的应用方面已经非常成熟上海日野部分6缸国Ⅳ发动机供油系统型式和排放控制技术路线2、上海柴油机股份公司上柴股份早年是我国柴油机生产的摇篮，如今已发展成为国家特大型专业柴油机设计制造商，其拥有的D1上柴股份2010年1月4日公告，公司满足国IV排放要求的12L发动机项目获上海市财政补助3619万元，并上柴国Ⅳ发动机的技术路线以采用SCR为主，SC8DT系列将采用EGR+DOC。

上柴股份部分6缸国Ⅳ发动机供油系统型式和排放控制技术路线3、上汽菲亚特红岩动力总成有限公司上汽菲亚特红岩动力总成有限公司柴油发动机Cursor9与NEF6两款国IV重型发动机均采用SCR技术路线，与CURSOR9可应用于重型卡车、客车、工程机械、农用机械以及发电机组。

高压共轨燃油喷射系统是一种先进的发动机燃油供应系统，它通过在可调电磁阀和空气控制单元的帮助下，将柴油高压从高压泵输送到一个共轨。

高压共轨燃油喷射系统具有以下特点：高压燃油供应、快速、精确、燃油喷射精细等。

高压共轨燃油喷射系统的主要组成部分包括高压泵、共轨、喷油嘴、传感器和控制单元。

高压泵是高压共轨燃油喷射系统的核心部件，它负责将柴油加压到非常高的压力。

高压泵通常使用柱塞泵的工作原理，通过柱塞上下运动的运动来抽取和加压燃油。

在高压泵中，柴油被压力到巨大的压力，通常可以达到数千个巴。

共轨是一个管道系统，其作用是将高压泵输送的高压燃油储存在其中，在准确的时间和压力下喷射燃油。

共轨的材料通常使用高强度、耐高压的材料，如高强度钢或铝合金。

喷油嘴是燃油喷射系统中负责喷射燃油到发动机燃烧室的部件。

喷油嘴的喷油孔直径非常小，通常在数十微米的范围内，这使得喷油系统可以产生高喷射压力并实现精细的燃油喷射控制。

喷油嘴喷射燃油的时间和数量受到控制单元的精确控制。

传感器是高压共轨燃油喷射系统的关键部件之一，它用于监测和测量各种参数，如油压、燃油温度、水分含量等。

传感器将这些参数的信息反馈给控制单元，以便进行实时调整和控制。

控制单元是高压共轨燃油喷射系统的大脑，它接收来自传感器的参数信息，并根据预设的燃油喷射控制策略来控制高压泵和喷油嘴的工作。

控制单元通常使用微处理器以及相关的软件和算法来实现精确的燃油喷射控制。

高压共轨燃油喷射系统相较于传统的喷油系统有几个显著的优点。

首先，高压共轨燃油喷射系统可以实现更高的喷射压力和更精细的喷油控制，从而提高发动机的效率和动力输出。

其次，高压共轨燃油喷射系统具有更快的响应速度，可以实现更准确的喷油时间和数量控制，从而提高燃烧效率和降低排放。

另外，高压共轨燃油喷射系统还具有更低的噪音和振动水平，提高了驾驶的舒适性。

总之，高压共轨燃油喷射系统是一种现代化的发动机燃油供应系统，它通过高压泵、共轨、喷油嘴、传感器和控制单元等组成部分，实现了高压、快速、准确、精细的燃油喷射控制。

高压共轨燃油喷射系统高压共轨燃油喷射系统是一种用于柴油发动机的燃油供应系统，可以提高燃油的喷射效率和燃烧效率。

它采用了高压共轨技术，能够在高压下将燃油喷射到燃烧室中，从而实现更好的燃烧效果。

下面是关于高压共轨燃油喷射系统的相关参考内容。

1. 工作原理：高压共轨燃油喷射系统由高压油泵、高压油管、喷油嘴和电控单元等部件组成。

工作时，高压油泵将燃油压力提升至非常高的数千巴，然后将高压燃油通过高压油管输送至喷油嘴。

电控单元控制喷油嘴的喷油时间和喷油量，喷油嘴将高压燃油以非常高的速度喷射到燃烧室中，从而实现高效燃烧。

2. 优势：高压共轨燃油喷射系统相比传统的喷油系统具有以下优势：- 更高的燃油压力：传统喷油系统中，燃油的压力由燃油泵产生，这可能导致燃油在输送过程中的压力损失。

而高压共轨系统中，燃油压力已经提前被提升至非常高的数千巴，因此输送过程中的压力损失非常小。

- 更精确的喷油控制：高压共轨系统利用电控单元对喷油嘴进行精确控制，可以准确控制喷油时间和喷油量，从而实现更好的燃油雾化和燃烧效果。

- 更低的噪音和振动：传统喷油系统中，喷油嘴的工作压力较低，容易引起喷油过程中的喷油冲击和噪音。

而高压共轨系统中，燃油已经被提升到非常高的压力，喷油过程更加平稳，可以减少噪音和振动。

- 更高的燃烧效率：高压共轨系统可以实现更好的燃油雾化效果，燃油更容易与空气混合，从而实现更好的燃烧效果。

这不仅可以提高发动机的功率和扭矩输出，还可以降低燃油消耗和排放物的排放。

3. 应用领域：高压共轨燃油喷射系统广泛应用于柴油发动机中，提供燃油喷射的精确控制和高效燃烧。

它在汽车、重型卡车、工程机械等领域得到了广泛应用。

特别是在汽车领域，高压共轨系统已经成为现代柴油发动机的标配。

4. 发展趋势：随着环保和能源效率的要求不断提高，高压共轨燃油喷射系统也在不断发展。

未来，高压共轨系统可能会采用更高的燃油压力和更精确的喷油控制技术，以进一步提高燃烧效率和抑制排放物的产生。

柴油机高压共轨燃油喷射系统共3篇柴油机高压共轨燃油喷射系统1柴油机作为一种特殊的内燃机，具有功率大、经济性好、耐用等优点。

现在，在各类重型机械、车辆以及船舶中都广泛应用。

然而，柴油机在使用过程中，其燃料喷射系统一直是一项重要的研究课题。

过去的燃油电喷和机械泵喷嘴逐渐被淘汰，取而代之的是高压共轨燃油喷射系统，本文就来探索一下这个系统的工作原理和优点。

一、高压共轨燃油喷射系统的工作原理高压共轨燃油喷射系统是指通过高压油泵将燃油压制到高压下，然后通过共轨系统将燃油输送到喷油器，并实现喷油控制。

该系统由高压油泵、高压共轨、压力调节器、电控喷油器等部分组成。

其中高压共轨是系统的关键部分，其负责储存经过高压油泵压制的燃油，并向喷油器输送高压燃油。

通过电控器对喷油器的电磁阀进行开关控制，可使喷油器的燃油喷射量达到预期效果，从而实现精准喷油。

二、高压共轨燃油喷射系统的优点高压共轨燃油喷射系统相对于传统的电喷和机械泵喷嘴有许多优点：1. 节省燃油：高压共轨燃油喷射系统可实现精准喷油，避免了传统喷射系统中过多或过少喷油而导致的燃油浪费。

2. 噪音小：高压共轨燃油喷射系统具有较低的噪音水平，能够提升汽车的舒适性。

3. 排放低：通过高压共轨燃油喷射系统的精准喷油控制，燃油燃烧更加充分，大大减少了有害气体排放，符合现代环保要求。

4. 自适应性强：柴油机在运行时其燃油需求随着车速和负载等因素的改变而变化，高压共轨燃油喷射系统能够更精确地适应这些变化。

三、未来展望未来，随着高压共轨燃油喷射系统技术的不断升级以及制造成本的降低，其应用范围将不断扩大。

未来的柴油机燃油喷射系统不仅需要具备精准喷油、低噪音、低排放等诸多特点，还需要结合智能控制等先进技术，实现更加高效、安全、环保的燃油喷射系统。

同时，还需要进一步优化整个燃油系统的设计，提高燃油的利用率，以满足汽车燃油和环境保护等方面的需求。

结语：高压共轨燃油喷射系统是目前柴油机领域最为先进的燃油喷射系统之一。
