机电传动控制第五版课后答案--最全版机电传动控制是一门涉及机械、电气和控制等多领域知识的重要学科，对于相关专业的学生和从业者来说，掌握这门课程的知识至关重要。
而课后习题的答案则是检验学习成果、加深理解的重要工具。
以下为您提供机电传动控制第五版的课后答案，希望能对您的学习有所帮助。
第一章绪论1、机电传动控制的目的是什么？答：机电传动控制的目的是将电能转变为机械能，实现生产机械的启动、停止、调速、反转以及各种生产工艺过程的要求，以满足生产的需要，提高生产效率和产品质量。
2、机电传动系统由哪些部分组成？答：机电传动系统通常由电动机、传动机构、生产机械、控制系统和电源等部分组成。
电动机作为动力源，将电能转化为机械能；传动机构用于传递动力和改变运动形式；生产机械是工作对象；控制系统用于控制电动机的运行状态；电源则为整个系统提供电能。
3、机电传动系统的运动方程式是什么？其含义是什么？答：运动方程式为 T M T L ＝J(dω/dt) 。
其中，T M 是电动机产生的电磁转矩，T L 是负载转矩，J 是转动惯量，ω 是角速度，dω/dt 是角加速度。
该方程式表明了机电传动系统中电动机的电磁转矩与负载转矩之间的平衡关系，当 T M ＞ T L 时，系统加速；当 T M ＜ T L 时，系统减速；当 T M ＝ T L 时，系统以恒定速度运行。
第二章机电传动系统的动力学基础1、为什么机电传动系统中一般需要考虑转动惯量的影响？答：转动惯量反映了物体转动时惯性的大小。
在机电传动系统中，由于电动机的转速变化会引起负载的惯性力和惯性转矩，转动惯量越大，系统的加速和减速过程就越困难，响应速度越慢。
因此，在设计和分析机电传动系统时，需要考虑转动惯量的影响，以确保系统的性能和稳定性。
2、多轴传动系统等效为单轴系统的原则是什么？答：多轴传动系统等效为单轴系统的原则是：系统传递的功率不变，等效前后系统的动能相等。
3、如何计算机电传动系统的动态转矩？答：动态转矩 T d ＝ T M T L ，其中 T M 是电动机的电磁转矩，TL 是负载转矩。
第3章直流电机的工作原理及特性习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？答案：直流电动机工作时，（1）电枢绕组中流过交变电流，它产生的磁通当然是交变的。
这个（2）变化的磁通在铁芯中产生感应电流。
铁芯中产生的感应电流，在（3）垂直于磁通方向的平面内环流，所以叫涡流。
涡流损耗会使铁芯发热。
为了减小这种涡流损耗，电枢铁芯采用彼此绝缘的硅钢片叠压而成，使涡流在狭长形的回路中，通过较小的截面，以（4）增大涡流通路上的电阻，从而起到（5）减小涡流的作用。
如果没有绝缘层，会使整个电枢铁芯成为一体，涡流将增大，使铁芯发热。
因此，如果没有绝缘，就起不到削减涡流的作用。
习题3.4 一台他励直流电动机在稳态下运行时，电枢反电势E ＝E1，如负载转矩TL ＝常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？答案：∵当电动机再次达到稳定状态后，输出转矩仍等于负载转矩，即输出转矩T ＝T L ＝常200aae e ae m ae m e e R U n I K K R U n E K n T K I n n n K K K U T K =Φ=−ΦΦ=∴=Φ−Φ∴−∆=Φ=ΦQ Q 又当T=0a aU E I R =+数。
又根据公式（3.2）， T ＝K t ФI a 。
∵励磁磁通Ф减小，T 、K t 不变。
∴电枢电流I a 增大。
再根据公式（3.11），U ＝E ＋I a ·R a 。
∴E=U －I a ·R a 。
又∵U 、R a 不变，I a 增大。
∴E 减小即减弱励磁到达稳定后，电动机反电势将小于E 1。
习题3.8 一台他励直流电动机的铭牌数据为：P N ＝5.5KW ，U N ＝110V ，I N ＝62A ，n N ＝1000r/min ，试绘出它的固有机械特性曲线。
（1）第一步，求出n 0 （2）第二步，求出（T N ，n N ）答案：根据公式（3.15），（1-1）Ra ＝（0.50~0.75）(N N N I U P −1)NN I U我们取Ra ＝0.7(N N N I U P −1)NN I U， 计算可得，Ra ＝0.24 Ω 再根据公式（3.16）得，（1-2） Ke ФN ＝（U N －I N Ra ）/n N =0.095 又根据（1-3） n 0＝U N /（Ke ФN ），计算可得，n 0＝1158 r/min 根据公式（3.17），（2-1） T N ＝9.55NNn P ， 计算可得，T N ＝52.525 N ·M 根据上述参数，绘制电动机固有机械特性曲线如下：3.10一台他励直流电动机的技术数据如下：P N =6.5KW ，U N =220V ， IN=34.4A ， n N =1500r/min ， R a =0.242Ω，试计算出此电动机的如下特性：①固有机械特性；②电枢附加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N /2时的人为机械特性； ④磁通φ=0.8φN 时的人为机械特性；并绘出上述特性的图形。

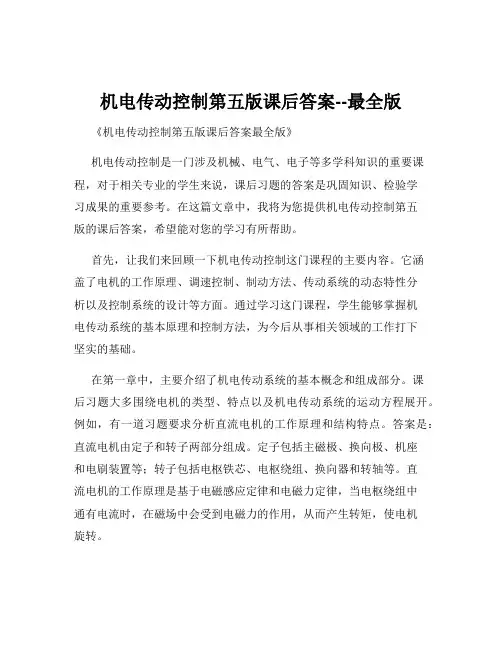

机电传动控制第五版课后答案--最全版《机电传动控制第五版课后答案最全版》机电传动控制是一门涉及机械、电气、电子等多学科知识的重要课程，对于相关专业的学生来说，课后习题的答案是巩固知识、检验学习成果的重要参考。
在这篇文章中，我将为您提供机电传动控制第五版的课后答案，希望能对您的学习有所帮助。
首先，让我们来回顾一下机电传动控制这门课程的主要内容。
它涵盖了电机的工作原理、调速控制、制动方法、传动系统的动态特性分析以及控制系统的设计等方面。
通过学习这门课程，学生能够掌握机电传动系统的基本原理和控制方法，为今后从事相关领域的工作打下坚实的基础。
在第一章中，主要介绍了机电传动系统的基本概念和组成部分。
课后习题大多围绕电机的类型、特点以及机电传动系统的运动方程展开。
例如，有一道习题要求分析直流电机的工作原理和结构特点。
答案是：直流电机由定子和转子两部分组成。
定子包括主磁极、换向极、机座和电刷装置等；转子包括电枢铁芯、电枢绕组、换向器和转轴等。
直流电机的工作原理是基于电磁感应定律和电磁力定律，当电枢绕组中通有电流时，在磁场中会受到电磁力的作用，从而产生转矩，使电机旋转。
第二章重点讲解了直流电机的调速方法。
其中，改变电枢电压调速、改变电枢回路电阻调速和改变励磁磁通调速是常见的调速方式。
对于课后习题中关于调速性能指标的计算，我们需要根据给定的参数，运用相应的公式进行计算。
比如，某道习题给定了电机的额定转速、电枢电阻、励磁电流等参数，要求计算在不同调速方式下的调速范围和静差率。
解题的关键是正确理解调速性能指标的定义和计算公式，然后代入给定参数进行计算。
第三章探讨了交流电机的原理和调速方法。
交流电机包括异步电机和同步电机。
异步电机的调速方法有变频调速、变极调速和变转差率调速等。
在解答课后习题时，需要掌握异步电机的等效电路和电磁转矩公式，以及各种调速方法的特点和适用场合。
例如，有一道习题要求比较变频调速和变极调速的优缺点。
《机电传动控制》教学大纲34 学时，2学分一、课程的性质与任务《机电传动控制》是机械工程及自动化专业的一门必修技术基础课，是学生学习和掌握机械设备电气传动与控制知识的主要途径。
通过本课程的教学，使学生了解机电传动控制的一般原理和基础知识，掌握分析、设计和使用机电传动控制系统和装置、器件的基本技能，获得工程师必备的知识储备和技能训练。
学生学习本课程之前，应修完《电工学原理》、《普通物理》、《控制工程基础》、《机械原理》等课程。
本课程通过课堂讲授、实验及习题等主要教学环节，使学生通过学习本门课程达到以下要求：1).了解机械设备电气传动及控制的作用、特点、历史、现状和未来发展方向，对机电传动控制技术有一个全面、系统的认识。
2).掌握电气传动与控制系统及装置的构成器件的有关必备知识，主要包括各种电动机、电器、PLC控制器、晶闸管等的工作原理、结构特点和工作特性及选用方法。
3).掌握开环和闭环控制系统的实现方法和工作原理，学会分析和使用一般难度的电气传动控制系统和装置的基本方法，初步掌握选用电器元件、装置，设计电气传动控制系统的步骤和方法。
二、课程内容、要求与学时分配《机电传动控制》主要内容：1).机械设备电气传动控制的作用、特点及发展;2).机电传动控制的基础理论知识;3) .交流、直流电动机，控制电动机的工作原理、工作特性、使用方法;4).各种控制电器件的组成工作原理和工作特性、应用;5).继电器逻辑控制系统和PLC原理及应用;6).电动机调速系统的种类、特点、特性及应用;7).伺服控制系统的组成和工作原理。
内容安排及学时分配：第一章概述1学时本章介绍机电传动控制技术的内容、种类、作用、特点及发展概况。
第二章机电传动控制的基础理论4学时●机电传动系统的力学基础●生产机械的机械特性●机电传动系统过渡过程的分析●加快机电传动系统过渡过程的方法第三章电动机7学时●三相交流异步电动机转矩与机械特性●三相交流异步电动机启动、调速、制动特性●单相异步电动机简介●同步电动机简介●直流电动机●常用电动机选择方法第四章控制电动机4学时●交流伺服电动机原理、特点、应用●直流伺服电动机原理、特点、应用●步进电动机原理、特点、应用第五章控制电器4学时●变压器特性、参数、应用●继电器工作原理、性能参数、应用●接触器工作原理、性能参数、应用●主令电器工作原理、性能参数、应用●行程开关工作原理、性能参数、应用●指示电器工作原理、性能参数、应用●传感器的种类及作用第六章继电器—接触器控制系统4学时●继电器—接触器控制的常用基本线路●继电器—接触器控制线路设计方法简介●可编程序控制器第七章传动控制系统8学时●电力电子学简介●脉宽调制技术●直流电动机单闭环调速系统●直流电动机双闭环调速系统●直流电动机可逆调速系统●晶体管脉宽调速系统●晶闸管交流调压调速系统●交流电动机变频调速系统●步进电动机传动与控制第八章实例分析2学时三、课程的其它教学环节本着保证理论教学水平，加强和提高学生从事工程实际工作能力的精神，本课程拟设立较多的实验学时。
