水冷、空冷与间接空冷汽轮机

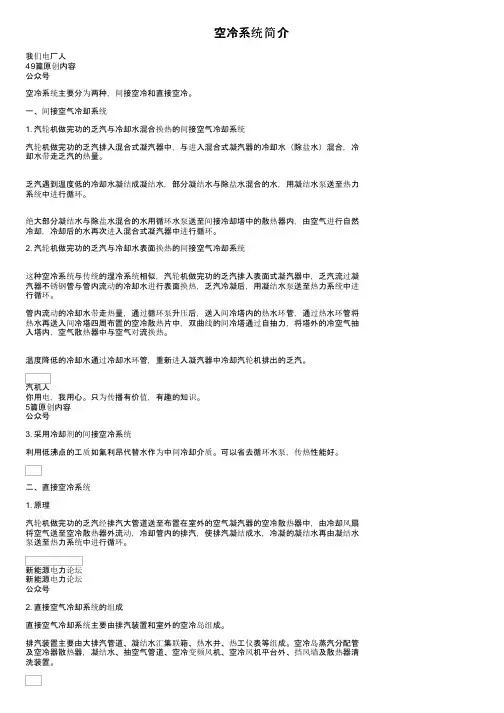

空冷系统简介我们电厂人49篇原创内容公众号空冷系统主要分为两种，间接空冷和直接空冷。

一、间接空气冷却系统1. 汽轮机做完功的乏汽与冷却水混合换热的间接空气冷却系统汽轮机做完功的乏汽排入混合式凝汽器中，与进入混合式凝汽器的冷却水（除盐水）混合，冷却水带走乏汽的热量。

乏汽遇到温度低的冷却水凝结成凝结水，部分凝结水与除盐水混合的水，用凝结水泵送至热力系统中进行循环。

绝大部分凝结水与除盐水混合的水用循环水泵送至间接冷却塔中的散热器内，由空气进行自然冷却，冷却后的水再次进入混合式凝汽器中进行循环。

2. 汽轮机做完功的乏汽与冷却水表面换热的间接空气冷却系统这种空冷系统与传统的湿冷系统相似，汽轮机做完功的乏汽排入表面式凝汽器中，乏汽流过凝汽器不锈钢管与管内流动的冷却水进行表面换热，乏汽冷凝后，用凝结水泵送至热力系统中进行循环。

管内流动的冷却水带走热量，通过循环泵升压后，送入间冷塔内的热水环管，通过热水环管将热水再送入间冷塔四周布置的空冷散热片中，双曲线的间冷塔通过自抽力，将塔外的冷空气抽入塔内，空气散热器中与空气对流换热。

温度降低的冷却水通过冷却水环管，重新进入凝汽器中冷却汽轮机排出的乏汽。

汽机人你用电，我用心。

只为传播有价值，有趣的知识。

5篇原创内容公众号3. 采用冷却剂的间接空冷系统利用低沸点的工质如氟利昂代替水作为中间冷却介质。

可以省去循环水泵，传热性能好。

二、直接空冷系统1. 原理汽轮机做完功的乏汽经排汽大管道送至布置在室外的空气凝汽器的空冷散热器中，由冷却风扇将空气送至空冷散热器外流动，冷却管内的排汽，使排汽凝结成水，冷凝的凝结水再由凝结水泵送至热力系统中进行循环。

新能源电力论坛新能源电力论坛公众号2. 直接空气冷却系统的组成直接空气冷却系统主要由排汽装置和室外的空冷岛组成。

排汽装置主要由大排汽管道、凝结水汇集联箱、热水井、热工仪表等组成。

空冷岛蒸汽分配管及空冷器散热器，凝结水、抽空气管道、空冷变频风机、空冷风机平台外、挡风墙及散热器清洗装置。

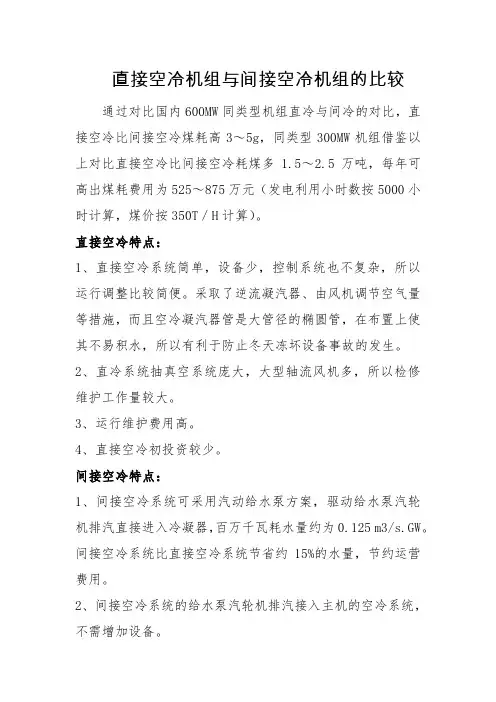

直接空冷机组与间接空冷机组的比较
通过对比国内600MW同类型机组直冷与间冷的对比，直接空冷比间接空冷煤耗高3～5g，同类型300MW机组借鉴以上对比直接空冷比间接空冷耗煤多1.5～2.5万吨，每年可高出煤耗费用为525～875万元（发电利用小时数按5000小时计算，煤价按350T／H计算）。

直接空冷特点：
1、直接空冷系统简单，设备少，控制系统也不复杂，所以运行调整比较简便。

采取了逆流凝汽器、由风机调节空气量等措施，而且空冷凝汽器管是大管径的椭圆管，在布置上使其不易积水，所以有利于防止冬天冻坏设备事故的发生。

2、直冷系统抽真空系统庞大，大型轴流风机多，所以检修维护工作量较大。

3、运行维护费用高。

4、直接空冷初投资较少。

间接空冷特点：
1、间接空冷系统可采用汽动给水泵方案，驱动给水泵汽轮机排汽直接进入冷凝器，百万千瓦耗水量约为0.125 m3/s.GW。

间接空冷系统比直接空冷系统节省约15%的水量，节约运营费用。

2、间接空冷系统的给水泵汽轮机排汽接入主机的空冷系统，
不需增加设备。

3、间接空冷系统噪音较低，一般能满足环保要求。

4、由于间接冷却系统的运行背压低于直接空冷系统，单位千瓦时煤耗较低，间接冷却系统其年发电效益高于直接空冷系统。

5、表凝式间冷系统由于增加了中间的冷却环节，所以系统较简单，操作较繁琐。

但设备维护量少，检修方便。

6、运行维护费用少。

7、表面式间接空冷初投资较大，比直接空冷多7251万元。

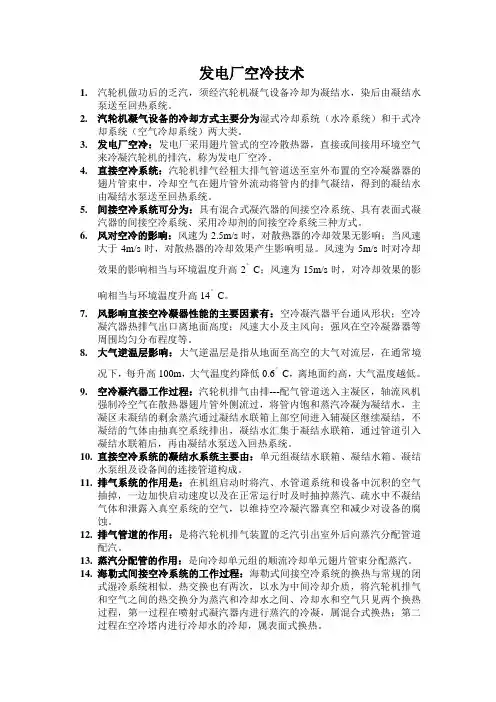

发电厂空冷技术1. 汽轮机做功后的乏汽，须经汽轮机凝气设备冷却为凝结水，染后由凝结水泵送至回热系统。

2. 汽轮机凝气设备的冷却方式主要分为湿式冷却系统（水冷系统）和干式冷却系统（空气冷却系统）两大类。

3. 发电厂空冷：发电厂采用翅片管式的空冷散热器，直接或间接用环境空气来冷凝汽轮机的排汽，称为发电厂空冷。

4. 直接空冷系统：汽轮机排气经粗大排气管道送至室外布置的空冷凝器器的翅片管束中，冷却空气在翅片管外流动将管内的排气凝结，得到的凝结水由凝结水泵送至回热系统。

5. 间接空冷系统可分为：具有混合式凝汽器的间接空冷系统、具有表面式凝汽器的间接空冷系统、采用冷却剂的间接空冷系统三种方式。

6. 风对空冷的影响：风速为2.5m/s 时，对散热器的冷却效果无影响；当风速大于4m/s 时，对散热器的冷却效果产生影响明显。

风速为5m/s 时对冷却效果的影响相当与环境温度升高2。

C ；风速为15m/s 时，对冷却效果的影响相当与环境温度升高14。

C 。

7. 风影响直接空冷凝器性能的主要因素有：空冷凝汽器平台通风形状；空冷凝汽器热排气出口离地面高度；风速大小及主风向；强风在空冷凝器器等周围均匀分布程度等。

8. 大气逆温层影响：大气逆温层是指从地面至高空的大气对流层，在通常境况下，每升高100m ，大气温度约降低0.6。

C ，离地面约高，大气温度越低。

9. 空冷凝汽器工作过程：汽轮机排气由排---配气管道送入主凝区，轴流风机强制冷空气在散热器翅片管外侧流过，将管内饱和蒸汽冷凝为凝结水，主凝区未凝结的剩余蒸汽通过凝结水联箱上部空间进入辅凝区继续凝结，不凝结的气体由抽真空系统排出，凝结水汇集于凝结水联箱，通过管道引入凝结水联箱后，再由凝结水泵送入回热系统。

10. 直接空冷系统的凝结水系统主要由：单元组凝结水联箱、凝结水箱、凝结水泵组及设备间的连接管道构成。

11. 排气系统的作用是：在机组启动时将汽、水管道系统和设备中沉积的空气抽掉，一边加快启动速度以及在正常运行时及时抽掉蒸汽、疏水中不凝结气体和泄露入真空系统的空气，以维持空冷凝汽器真空和减少对设备的腐蚀。

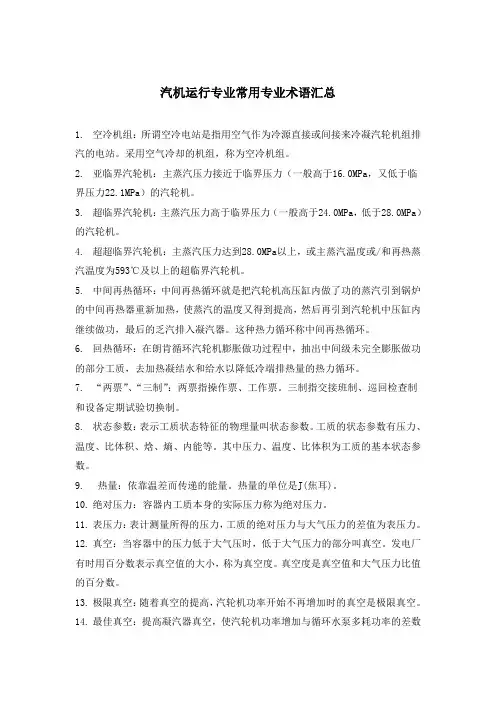

汽机运行专业常用专业术语汇总1.空冷机组：所谓空冷电站是指用空气作为冷源直接或间接来冷凝汽轮机组排汽的电站。

采用空气冷却的机组，称为空冷机组。

2.亚临界汽轮机：主蒸汽压力接近于临界压力（一般高于16.0MPa，又低于临界压力22.1MPa）的汽轮机。

3.超临界汽轮机：主蒸汽压力高于临界压力（一般高于24.0MPa，低于28.0MPa）的汽轮机。

4.超超临界汽轮机：主蒸汽压力达到28.0MPa以上，或主蒸汽温度或/和再热蒸汽温度为593℃及以上的超临界汽轮机。

5.中间再热循环：中间再热循环就是把汽轮机高压缸内做了功的蒸汽引到锅炉的中间再热器重新加热，使蒸汽的温度又得到提高，然后再引到汽轮机中压缸内继续做功，最后的乏汽排入凝汽器。

这种热力循环称中间再热循环。

6.回热循环：在朗肯循环汽轮机膨胀做功过程中，抽出中间级未完全膨胀做功的部分工质，去加热凝结水和给水以降低冷端排热量的热力循环。

7.“两票”、“三制”：两票指操作票、工作票。

三制指交接班制、巡回检查制和设备定期试验切换制。

8.状态参数：表示工质状态特征的物理量叫状态参数。

工质的状态参数有压力、温度、比体积、焓、熵、内能等。

其中压力、温度、比体积为工质的基本状态参数。

9.热量：依靠温差而传递的能量。

热量的单位是J(焦耳)。

10.绝对压力：容器内工质本身的实际压力称为绝对压力。

11.表压力：表计测量所得的压力，工质的绝对压力与大气压力的差值为表压力。

12.真空：当容器中的压力低于大气压时，低于大气压力的部分叫真空。

发电厂有时用百分数表示真空值的大小，称为真空度。

真空度是真空值和大气压力比值的百分数。

13.极限真空：随着真空的提高，汽轮机功率开始不再增加时的真空是极限真空。

14.最佳真空：提高凝汽器真空，使汽轮机功率增加与循环水泵多耗功率的差数为最大时的真空值，称为凝汽器的最有佳真空（即最经济真空）。

15.比热容：物质的温度升高或降低1℃所吸收或放出的热量称为该物质的热容量。

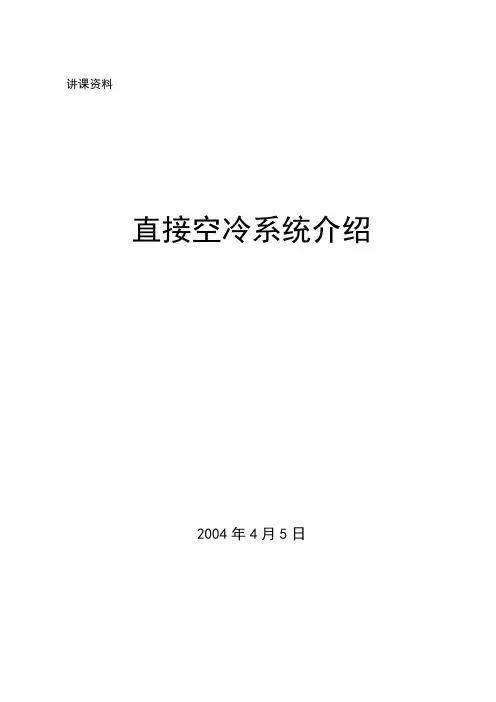

讲课资料直接空冷系统介绍2004年4月5日2×300MW机组直接空冷系统介绍我厂二期安装2台300MW空冷燃煤发电机组，汽轮机排汽冷凝系统采用直接空冷系统（ACC）。

一、机组排汽冷却系统的发展1、湿冷机组凉水塔——循环水——汽轮机排汽2、间接空冷机组空冷塔——循环水——汽轮机排汽3、直接空冷机组空冷岛——汽轮机排汽二、直接空冷系统的工作原理采用轴流风机使冷空气流过换热管束（空冷凝汽器），冷却汽轮机乏汽，冷凝水回收后送回到凝结水系统。

三、直接空冷系统的构成由排汽管道、空冷岛（蒸汽分配管、换热管束、冷凝水管、轴流风机、挡风墙、清洗设备）、凝结水箱、真空泵及其管阀系统构成。

见QJ-014 空冷系统图。

我厂二期300MW机组的排汽管道、空冷岛由张家口巴克-杜尔换热器有限公司（BDTZ）生产，采用德国技术。

四、直接空冷系统的工作流程汽轮机乏汽排汽管道蒸汽分配管换热管束冷凝水管凝结水箱凝结水泵凝结水系统。

不凝结气体逆流换热管束抽真空管道真空泵。

五、直接空冷系统介绍为了便于说明系统，人为地将该系统划分为空冷岛、排汽管道系统、凝结水收集系统、抽真空系统、控制系统等五个子系统，这里主要介绍空冷岛。

1、空冷岛（凝汽器系统）系统能满足各种工况（包括冬季、夏季、不同负荷、机组启停、旁路运行等）的运行，在冬季低负荷运行时能防冻，在停机时能完全排空。

运行风机的调节与环境气温、汽轮机排汽背压、凝结水温紧密结合，能够自动调节风机台数、转速等，达到机组净发电出力最大。

1）、空冷岛平台由6根ф3m，高27.4m的钢筋混凝土柱支撑，平台为钢结构，长11600×6mm、宽11765×4mm、高34m（装换热管束后高45m）。

两台机共146×47m。

换热管束、轴流风机、挡风墙、清洗设备及其汽水管道安装在其上。

2）、轴流风机装置空冷岛平台有24个单元格，分为6列4排。

每个单元格装有一套轴流风机装置，轴流风机装置包括风机、电动机、减速器、支撑桥架、导风筒、防护网等。

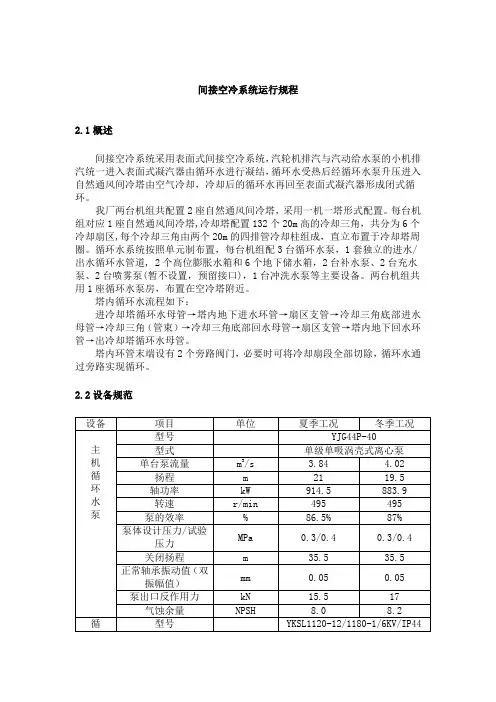

间接空冷系统运行规程2.1概述间接空冷系统采用表面式间接空冷系统，汽轮机排汽与汽动给水泵的小机排汽统一进入表面式凝汽器由循环水进行凝结，循环水受热后经循环水泵升压进入自然通风间冷塔由空气冷却，冷却后的循环水再回至表面式凝汽器形成闭式循环。

我厂两台机组共配置2座自然通风间冷塔，采用一机一塔形式配置。

每台机组对应1座自然通风间冷塔,冷却塔配置132个20m高的冷却三角，共分为6个冷却扇区,每个冷却三角由两个20m的四排管冷却柱组成，直立布置于冷却塔周圈。

循环水系统按照单元制布置，每台机组配3台循环水泵，1套独立的进水/出水循环水管道, 2个高位膨胀水箱和6个地下储水箱，2台补水泵、2台充水泵、2台喷雾泵(暂不设置，预留接口)，1台冲洗水泵等主要设备。

两台机组共用1座循环水泵房，布置在空冷塔附近。

塔内循环水流程如下：进冷却塔循环水母管→塔内地下进水环管→扇区支管→冷却三角底部进水母管→冷却三角（管束）→冷却三角底部回水母管→扇区支管→塔内地下回水环管→出冷却塔循环水母管。

塔内环管末端设有2个旁路阀门，必要时可将冷却扇段全部切除，循环水通过旁路实现循环。

2.2设备规范2.3循环水间接空冷系统的报警、联锁与保护2.3.1膨胀水箱水位2.3.1.1补水泵联锁启动条件（1）补水泵投入自动（2）膨胀水箱水位低于缺水水位（L3）< 900mm （3）1-6扇区均不在充水过程2.3.1.2 补水泵联锁动作结果（1）启动选择为主泵的补水泵或（2）主补水泵启动失败则启动备用补水泵或（3）补水过程中主泵停运联启备用泵2.3.1.3补水泵联锁停止条件（1）补水泵投入自动（2）膨胀水箱水位高于正常水位（L4）>1200mm 2.3.1.4充水泵联锁启动条件（1）充水泵投入自动（2）1-6扇区任一充水程控第一步执行（3）膨胀水箱水位低于充水水位（L7）<2800mm或（1）充水泵投入自动（2）1-6扇区任一充水程控执行（3）膨胀水箱水位低于充水水位（L3）<900mm2.3.1.5 充水泵联锁动作结果（1）启动选择为主泵的充水泵或（2）主充水泵启动失败则启动备用补水泵或（3）充水过程中主泵停运联启备用泵2.3.1.6充水泵联锁停止条件（1）充水泵投入自动（2）1-6扇区任一充水程控第一步执行（3）膨胀水箱水位低于充水水位（L7）<2810mm或（1）充水泵投入自动（2）1-6扇区任一充水程控执行（4）膨胀水箱水位高于正常水位（L4）＞1200mm 2.3.1.7超控保护启动条件（1）膨胀水箱水位低于低位报警水位（L2）<550mm （2）地下水箱水位高于低位报警值（L1）>300mm2.3.1.8超控保护动作结果启动在自动的充水泵或补水泵2.3.1.9超控保护停止条件（1）膨胀水箱水位高于报警水位（L8）＞3000mm（2）地下水箱水位低于高位报警值（L10）＜3000mm2.3.2地下储水箱水位联锁、保护(#1机）2.3.2.1地下水箱补水阀联开条件（1）补水阀投入自动（2）地下水箱水位低于需求值或（1）补水阀投入自动（2）地下水箱水位低于低位报警值<300mm2.3.2.2地下水箱补水阀联关条件（1）补水阀投入自动（2）地下水箱水位高于需求值+50mm或（1）补水阀投入自动（2）地下水箱水位高于高水位报警值＞3000mm程控充水及放水过程中闭锁水位需求值联开及联关，仅保留水位<300mm联开及>3000mm联关功能。

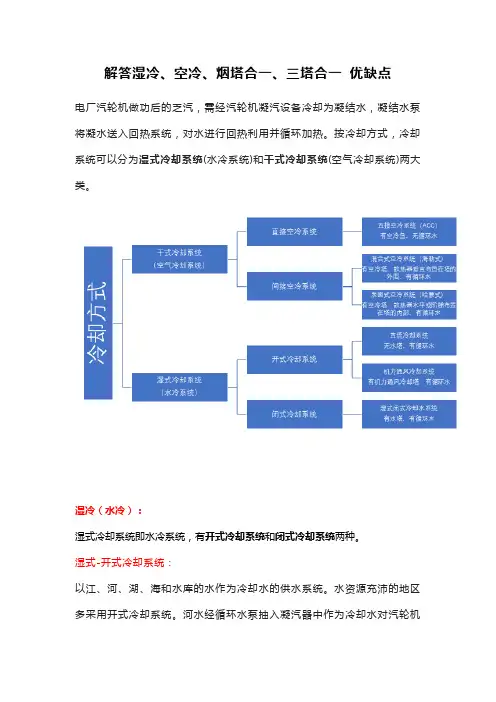

解答湿冷、空冷、烟塔合一、三塔合一优缺点电厂汽轮机做功后的乏汽，需经汽轮机凝汽设备冷却为凝结水，凝结水泵将凝水送入回热系统，对水进行回热利用并循环加热。

按冷却方式，冷却系统可以分为湿式冷却系统(水冷系统)和干式冷却系统(空气冷却系统)两大类。

湿冷（水冷）：湿式冷却系统即水冷系统，有开式冷却系统和闭式冷却系统两种。

湿式-开式冷却系统：以江、河、湖、海和水库的水作为冷却水的供水系统。

水资源充沛的地区多采用开式冷却系统。

河水经循环水泵抽入凝汽器中作为冷却水对汽轮机排汽进行凝结，冷却水吸收热量后直接排放入河水中。

缺点：夏季高温期，排水温度较高，对环境产生热污染，生态平衡易受到破坏。

湿式-闭式冷却系统：冷却水在凝汽器与冷却塔之间进行循环的冷却方式。

适用于：水资源不太充沛的地区，闭式冷却系统应用较多。

缺点：闭式冷却系统冷却水的表面蒸发和排污约占全厂耗水量的65%以上，耗水量大，易形成和其他国民经济部门争水的现象；过度的耗水，导致区域性水资源供需矛盾突出；甚至使生态环境遭到永久性破坏。

干冷（空冷）：干式冷却系统即空冷系统，分为直接空冷系统和间接空冷系统两种。

直接空冷系统：直接空冷系统是指汽轮机的排汽直接用空气来冷凝，空气与蒸汽间进行热交换。

所需冷却空气，通常由机械通风方式供应。

直接空冷所用的空冷凝汽器是由外表面镀锌的椭圆形钢管外套翅片的若干个管束组成的。

汽轮机排汽通过粗大的排汽管道送到室外的空冷凝汽器内，轴流冷却风机使空气流过散热器外表面，将排汽冷凝成水，凝结水再经泵送回汽轮机的回热系统。

大型机组的空冷凝汽器通常在紧靠汽机房A列柱外侧，与主厂房平行的纵向平台上布置若干单元组，其总长度与主厂房长度基本一致。

每个单元组由按一定比例的主凝器和分凝器组成“人”字形排列结构，并在其下部设置多台大直径轴流风机。

直接空冷系统的特点是设备少，系统简单，防冻性能好，占地少，通过对风机转速调节或投切风机可灵活调节空气量，基建投资相对较低。

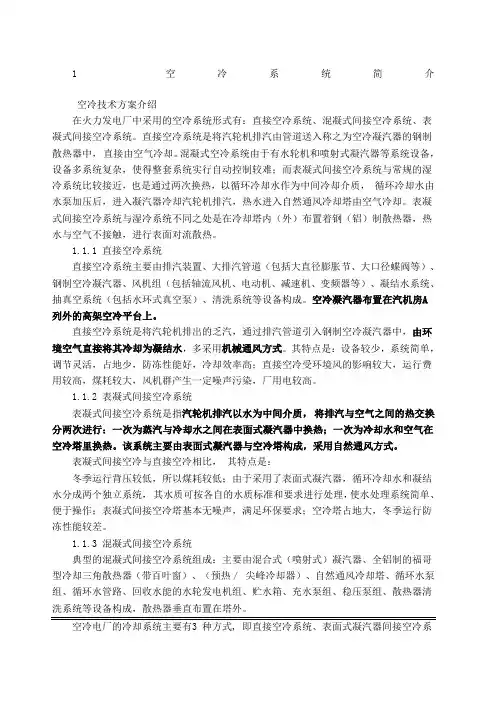

1空冷系统简介空冷技术方案介绍在火力发电厂中采用的空冷系统形式有：直接空冷系统、混凝式间接空冷系统、表凝式间接空冷系统。

直接空冷系统是将汽轮机排汽由管道送入称之为空冷凝汽器的钢制散热器中，直接由空气冷却。

混凝式空冷系统由于有水轮机和喷射式凝汽器等系统设备，设备多系统复杂，使得整套系统实行自动控制较难；而表凝式间接空冷系统与常规的湿冷系统比较接近，也是通过两次换热，以循环冷却水作为中间冷却介质，循环冷却水由水泵加压后，进入凝汽器冷却汽轮机排汽，热水进入自然通风冷却塔由空气冷却。

表凝式间接空冷系统与湿冷系统不同之处是在冷却塔内（外）布置着钢（铝）制散热器，热水与空气不接触，进行表面对流散热。

1.1.1 直接空冷系统直接空冷系统主要由排汽装置、大排汽管道（包括大直径膨胀节、大口径蝶阀等）、钢制空冷凝汽器、风机组（包括轴流风机、电动机、减速机、变频器等）、凝结水系统、抽真空系统（包括水环式真空泵）、清洗系统等设备构成。

空冷凝汽器布置在汽机房A列外的高架空冷平台上。

直接空冷系统是将汽轮机排出的乏汽，通过排汽管道引入钢制空冷凝汽器中，由环境空气直接将其冷却为凝结水，多采用机械通风方式。

其特点是：设备较少，系统简单，调节灵活，占地少，防冻性能好，冷却效率高；直接空冷受环境风的影响较大，运行费用较高，煤耗较大，风机群产生一定噪声污染，厂用电较高。

1.1.2 表凝式间接空冷系统表凝式间接空冷系统是指汽轮机排汽以水为中间介质，将排汽与空气之间的热交换分两次进行：一次为蒸汽与冷却水之间在表面式凝汽器中换热；一次为冷却水和空气在空冷塔里换热。

该系统主要由表面式凝汽器与空冷塔构成，采用自然通风方式。

表凝式间接空冷与直接空冷相比，其特点是：冬季运行背压较低，所以煤耗较低；由于采用了表面式凝汽器，循环冷却水和凝结水分成两个独立系统，其水质可按各自的水质标准和要求进行处理，使水处理系统简单、便于操作；表凝式间接空冷塔基本无噪声，满足环保要求；空冷塔占地大，冬季运行防冻性能较差。

1）直接空冷系统特点目前国内、外已经运行的600MW级的直接空冷机组较多，其运行特点可归纳如下：a）汽轮机背压变动幅度大。

汽轮机排汽直接由空气冷凝，其背压随环境空气温度变化而变化，本电厂所处地区一年四季温差较大，要求汽轮机要有较宽的背压运行范围。

b）真空系统庞大。

汽轮机低压缸排汽通过大直径的管道引出，用空气作为冷却介质通过钢制散热器进行表面换热，冷凝排汽需要较大的冷却面积，导致真空系统容积庞大。

c）电厂整体占地面积小。

由于直接空冷凝汽器一般采用机械通风，而且布置在汽机房A列外高架平台上，平台下面仍可布置变压器、出线架构和空冷风机配电间等建构筑物，占地空间得到充分利用，使得电厂整体占地面积相对减少。

d）厂用电耗较高。

直接空冷系统所需空气由大直径的风机提供，2台1000MW机组整个空冷系统需要大直径轴流风机数量在160台左右，其能耗高于常规湿冷系统。

e）防冻措施灵活可靠。

直接空冷系统可通过改变风机转速、停运部分或全部风机来调节空冷凝汽器的进风量，或使风机反转吸取热风来防止系统冻结，调节相对灵活，效果好而且可靠。

f）给水泵采用汽动，为了达到电厂的耗水指标，汽泵的冷却需采用间接空冷，2台机组需要建设1座间接空冷塔。

2）间接空冷系统特点与直接空冷比较，间接空冷系统有以下特点：a）汽轮机背压变动幅度较小。

汽轮机排汽在凝汽器和空冷塔内通过水作为中间介质进行冷却，对环境温度变化的带来的影响产生了一定的抑制作用。

b）真空系统小。

汽轮机设有凝汽器，和湿冷机组相近，真空系统很小。

c）电厂整体占地面积大。

间接空冷塔为自然通风冷却，散热器全部布置在空冷塔内，塔的直径较大，占地面积较多，但是脱硫设施和烟囱可以布置在空冷塔内使得间接空冷系统占地相对减少，但总体占地还是大于直接空冷系统。

d）厂用电耗较低。

间接空冷塔为自然通风，与直接空冷系统比较虽然增加了循环水泵的电耗，但是与直接空冷系统风机的耗电比较，间接空冷系统总体电耗还是减少了。

、概述空冷系统主要指汽轮机的排汽通过一定的装置被空气冷却为凝结水的系统，它与常规湿式冷却方式(简称湿冷系统)的主要区别是避免了循环冷却水在湿塔中直接与空气接触所带来的蒸发、风吹损失以及开式循环的排污损失，消除了蒸发热、水雾及排污水等对环境造成的污染。

由于空冷方式用空气直接冷却汽轮机排汽或用空气冷却循环水再间接冷却汽轮机排汽构成了密闭的系统，所以在理论上它没有循环冷却水的上述各种损失，从而使电厂的全厂总耗水量降低80%左右。

用于电厂机组末端冷却的空冷系统主要有直接空冷系统和间接空冷系统，间接空冷系统又分为带表面式凝汽器和带混合式凝汽器的两种系统。

三种空冷方式在国际上都得到广泛的应用，技术均成熟可靠，在国际上三种空冷方式单机容量均已达到600MW。

我国目前己有60OMW直冷机组投运，两种间冷方式在国内运行机组均为200MW。

采用空冷机组大大减少了电厂耗水，为水源的落实和项目的成立提供了便利条件。

特别对缺水地区，有着重要的意义。

内蒙古地区煤资源丰富，近几年投产的机组，基本都采用了空冷系统，而且大部分为直接空冷系统。

二、空冷系统2.1直接空冷系统电厂直接空冷系统是汽机的排汽直接用空气冷却，汽机排出的饱和蒸汽经排汽管道排至安置在室外的空冷凝汽器中，冷凝后的凝结水，经凝结水泵升压后送至汽机回热系统，最后送至锅炉。

电厂直接空冷系统主要包括以下系统:空冷凝汽器(ACC，Aircooledcondenser)，空气供给系统、汽轮机排汽管道系统、抽真空系统、空冷凝汽器清洗系统、空冷凝汽器平台及土建支撑。

蒸汽从汽轮机出来，经过蒸汽管道流向空冷凝汽器，由蒸汽分配管道间空冷冷凝器分配蒸汽。

目前直接空冷凝汽器大多采用矩形翅片椭圆管芯管的双排、三排管和大口径蛇形翅片的单排管。

空冷凝汽器由顺流管束一和逆流管束两部分组成。

顺流管柬是冷凝蒸汽的主要部分，可冷凝75%一80%的蒸汽，在顺流管束中，蒸汽和凝结水是同方向移动的。

设置逆流管束主要是为了能够比较顺畅地将系统内的空气和不凝结气体排出，避免运行中在空冷凝汽器内的某些部位形成死区、冬季形成冻结的情况，在逆流管束中，气体和凝结水是反方向移动的。

§4.3现场试验情况简介§4.3.1漳山电厂空冷汽轮机试验过程测量试验于9月12日－17日进行，同时参加试验的单位还有北京中能蓝天节能技术开发有限公司、德国斯图加特大学，以及法国EDF 。

漳山电厂目前有2台300MW 直接空冷汽轮机组，2台600MW 直接空冷机组正在建设中。

相对于水冷汽轮机组，直接空冷机组运行的显著特点是背压受气候变化影响大，机组的设计背压范围较大，一般为15-60kpa 。

机组背压的变化对低压缸末级出口的湿蒸汽参数有很大的影响。

有关文献指出空冷汽轮机低压缸末几级中的主流蒸汽，并不是任何运行工况时都有湿度出现，而是要背压降到一定程度才会出现水蒸汽的凝结。

因此在试验过程中，使其背压从60kpa 逐渐降低到15kpa ，有可能实现低压缸排汽参数从过热蒸汽到湿蒸汽的变化过程。

通过测量此过程的湿蒸汽参数，可以更好的了解湿蒸汽的凝结过程，并结合异质和均质成核凝结机理，以期更深刻地理解透平中的凝结流动机理，为理论研究、工业设计以及现有的数值模拟计算提供试验依据。

图4.9，4.10是漳山电厂现场试验和探针安装照片。

§4.3.2宣威电厂水冷汽轮机试验过程(这里解释一下，所谓水冷与空冷机组的区别：其实它们都属于凝汽式汽轮机，不是背压式的，所以背压一般接近真空的，一般为50kpa ，水冷是汽机排汽到凝汽器中，凝汽器相当于一个换热器，由冷却水把热量带出，蒸汽变成了凝结水；而空冷又分为直接空冷和间接空冷，间接空冷是汽轮机的排汽进入混合式凝汽器后，与从空气冷却器来的冷却水混合凝结为凝结水，这样的混合水流，一部分作为锅炉的给水，其余大部经循环消耗打入空气冷却器，构成一个封闭型间接空冷凝汽系统)测量试验于2009年3月4-16日在云南宣威发电有限责任公司7号机组上进行。

参加试验的单位有上海理工大学、东方汽轮机厂。

本次试验的7号汽轮机是东方汽轮机厂有限公司制造的300MW水冷空冷式图4.9 漳山电厂现场试验 图4.10 漳山电厂现场安装探针机组，见图4.11。

各种工业冷水机组分类及各类冷水机组优缺点工业冷水机组是一种常见的制冷设备，在工业生产中广泛应用。

根据不同的制冷方式和制冷介质可以将工业冷水机组分为几类，包括空冷式冷水机组和水冷式冷水机组等。

以下将详细介绍各类工业冷水机组的特点、优缺点和适用范围。

1.空冷式冷水机组：空冷式冷水机组通常使用空气作为冷却介质，通过风扇吹入与冷凝器交换热量，将冷却介质（水或其他制冷剂）冷却至一定温度。

优点包括：优点：-安装简便，不需要额外的水系统，适用于没有水源的环境。

-运行成本低，不需要额外的水泵等设备。

-效率高，运行稳定可靠。

缺点：-散热面积相对较小，冷却效果不如水冷式冷水机组稳定。

-需要定期清理散热器，以保证冷却效果。

适用范围：空冷式冷水机组适用于环境温度较低且没有水冷源的场合，比如一些开放式场地或机房。

2.水冷式冷水机组：水冷式冷水机组通过水流来冷却冷凝器，相较于空冷式冷水机组具有一定的优势。

优点包括：优点：-散热效果稳定，不受环境温度影响。

-散热面积较大，冷却效果好。

-无需额外清理散热器。

缺点：-安装较为复杂，需要额外的水系统和水泵等设备。

-运行成本相对较高，需要消耗一定的水资源。

适用范围：水冷式冷水机组适用于环境温度较高的场合，比如封闭的机房或一些高温环境。

除了根据制冷方式的不同，工业冷水机组还可以根据制冷介质的类型来分类，包括氨制冷机组、二氧化碳制冷机组和制冷剂制冷机组等。

以下将介绍各类制冷机组的特点和优缺点。

3.氨制冷机组：氨制冷机组是使用氨作为制冷介质的冷水机组，具有以下优点：优点：-安全性高，具有较高的燃烧点和爆炸点，不易引起事故。

-环保性好，不含有机氟，不会对大气臭氧层产生破坏性影响。

缺点：-需要额外的安全设施，如泄漏检测器和自动停机装置等，以确保操作安全。

-成本较高，相比其他制冷剂成本较高。

适用范围：氨制冷机组适用于一些对安全性要求较高的场合，如化工、石油等行业。

4.二氧化碳制冷机组：二氧化碳制冷机组是使用二氧化碳作为制冷介质的冷水机组，具有以下优点：优点：-环保性好，不会对大气臭氧层产生破坏性影响。
