低压断路器合闸失灵的故障原因及处理方法

断路器合闸失灵原因浅析断路器合闸失灵是电气设备运转中常见的故障，值班人员若处理不当，往往会拖延送电时间，造成大面积停电，给工农业生产造成重大的损失。

造成断路器合闸失灵的原因是多方面的。

诸如合闸时操作方法不当，合闸母线电压质量达不到要求，控制回路断线以及机械故障等等，但归纳起来不外乎有两方面的原因：第一个是电气二次回路故障，第一个是开关和操作机构的机构械故障。

当断路器出现拒合现象时，作为运转值班人员应能首先区分是电气二次回路故障还是操作机构的机械故障。

区分两者的主要依据是看红、绿灯的指示，闪光变化情况以及合闸接触器和合闸铁芯的动作情况。

(1)当控制开关扭到“合闸”位置，红绿灯指示不发生变化，绿灯仍闪光而红灯不亮，合闸电流表无摆动，喇叭响，此种现象已说明操作机构没有动作，问题主要在电气二次回路上。

合闸保险熔断或接触不良。

②合闸母线电压太低，依据《高压断路器运转规程》要求，对于电磁机构操作的合闸电源，其合闸线圈通流时，端子电压不应低于额定电压的80%，最高不得高于额定电压的110%，如果合闸母线电压太高或太低，均会造成断路器拒合。

③合闸操作回路元件接触不良。

例如，控制开关的接点，断路器的辅助开关触点，防跳继电器的触头接触不良，都会使合闸操作回路不通，从而使直流合闸接触器线圈不能带电吸合，启动合闸操作回路发生拒合现象。

④如果操作回路中接线端子松动，或者合闸接触器线圈断线等等同样会造成二次回路不通而发生拒合现象。

(2)当控制开关扭到“合闸”位置，绿灯灭，红灯不亮，控制开关返回到“合闸后”的位置时，红、绿灯皆不亮，同时报出事故音响信号，此时说明开关根本没合上，可能是在操作时，操作保险熔断或接触不良。

如果没有报出事故音响信号，合闸电流表指示有摆动，线路上也有负荷电流，并且机械分合指针指亦在“合”位，则说明开关已在“合闸”位置，此时应检查一下灯泡，灯座，操作保险以及断路器的常开辅助接点是否接触不良，如果出现上述情况，运转操作人员应将断路器断开消除故障后，再行合闸。

关于断路器异常运行及故障原因分析贾献居（山东曹县供电公司）摘要：高压断路器是重要的电网设备，其运行状态直接影响整个电力系统的运行稳定性和供电可靠性，所以做好高压断路器的异常分析，提高检修人员对各类异常的认识，对电网的稳定运行和提升检修人员的业务素质有着积极的意义。

?本文就断路器常见运行故障进行分析。

关键词：断路器、常见故障、原因分析。

断路器是接通和切断电路的主要电气设备.由于它的操作非常频繁，因此经常出现一些故障。

例如，断路器合不上或拉不开.断路器不正常的自动分闸或自动合闸.泊断路器缺油或油质炭化，断路器操作能源失常，甚至还会发生断路器着火或爆炸的重大事故.等等。

一、断路器运行中发生拒绝跳闸故障的分析、判断与处理?断路器的"拒跳"对系统安全运行威胁很大，一旦某一单元发生故障时，断路器拒动，将会造成上一级断路器跳闸，称为"越级跳闸"。

这将扩大事故停电范围，甚至有时会导致系统解列，造成大面积停电的恶性事故。

因此，"拒跳"比"拒合"带来的危害性更大。

对"拒跳"故障的处理方法如下。

?1.拒跳”故障的特征为：回路光字牌亮，信号掉牌显示保护动作，但该回路红灯仍亮，上一级的后备保护如主变压器复合电压过流、断路器失灵保护等动作。

在个别情况下后备保护不能及时动作，元件会有短时电流表指示值剧增，电压表指示值降低，功率表指针晃动，主变压器发出沉重嗡嗡异常响声，而相应断路器仍处在合闸位置。

2.确定断路器故障后，应立即手动拉闸。

（1）当尚未判明故障断路器之前而主变压器电源总断路器电流表指示值碰足，异常声响强烈，应先拉开电源总断路器，以防烧坏主变压器。

（2）当上级后备保护动作造成停电时，若查明有分路保护动作，但断路器未跳闸，应拉开拒动的断路器，恢复上级电源断路器；若查明各分路保护均未动作（也可能为保护拒掉牌），则应检查停电范围内设备有无故障，若无故障应拉开所有分路断路器，合上电源断路器后，逐一试送各分路断路器。

断路器合闸失灵原因浅析
断路器是我们在日常生活或工作中经常会遇到的电气设备，它
在电路中起着保护设备以及人身安全的重要作用。

当电路出现过载
或短路等故障时，断路器会自动断开电路，避免设备损坏和人员受伤。

而当故障解除后，合上断路器即可恢复电路供电。

然而有时断
路器会出现合闸失灵问题，本文将从以下几个角度浅析断路器合闸
失灵的原因。

一、过电压或电流
断路器的断开和闭合都是由触头控制的，当电路出现过电压或
电流时，触头接触面会受到严重损坏或破坏。

这样会导致触点的弹
性变差，容易发生接触不良或烧焦现象，从而使合闸失灵。

因此，
断路器在选型时应该根据电路的电压、电流等参数选择适合的型号，确保其正常工作。

二、机械故障
断路器是一个机械设备，其中包括许多齿轮、扭簧、线圈等机
械部件，这些部件在长期使用下会出现磨损、腐蚀、松动等机械故障。

如果不及时进行维修保养，这些故障会逐渐加重，最终导致断
路器合闸失灵。

三、缺乏保养
定期保养和检修对于断路器的长期使用和维护非常重要。

由于
断路器的机械部件和电气部件经常工作，会受到较高的负荷和变幅，使其内部的连接器、控制器、导电缆等部件逐渐失去弹性。

缺乏维
1。

3.设计方案方面
当线路正常检修停电时，变压器失压J氏压断路器能够可靠跳闸，当电源侧来电时经过设定时间低压断路器自动合闸。当线路设备出现故障时断路器可靠跳闸并且不会自动合闸。当手动分开低压断路器时，断路器可靠不重合。针对设计要求提出可靠的解决方案，以时间继电器为控制核I乙不U用时间继电器延时动作特性与滑动触点实现低压断路器失压自投。时间继电器型低压断路器失压自投装置所用时间继电器系一电磁铁带动一钟表延时机构，电磁线圈自变压器低压出线取电，为（长期通电型）交流时间继电器提供电源。继电器内有一付延时滑动触点以及一付延时主触点（终止触点）。
四、低压开关误跳闸的解决办法
某电厂做二次回路检修工作时，拉开400V工作ⅡA段TV，空开1MCB、2MCB，引起400V工作ⅡA段备自投动作。事后分析认为：检修人员拉开400V工作ⅡA段TV，A、C相空开后，导致电压继电器失去电压。400V备自投自投逻辑动作条件为：工作段无压、工作段电流小于0.1In、备用段有压，In以工作段电流互感器一次侧额定电流为基準。因电流互感器二次侧额定电流为5A，故400V备自投实际动作条件为：工作段无压、工作段电流小于0.5A（二次侧）、备用段有压。该控制策略没有充分考虑工作段的实际工作电流，如机组低负荷时，电流互感器选取变比较大时，实际变换到二次侧的额定电流有可能不到0.5A，因此400V备自投装置较易误动。通过改造，新的备自投自投逻辑条件为：工作段无压、工作段电流小于0.1A、备用段有压。这样有效地解决了备自投误动的问题。
二、低压开关的功能特征
开关电器近期的发展不仅在结构设计上有创意，而且在功能上也向多样化发展，以满足用户降低投资成本的需求。
1.多种机械联锁。具有隔离功能的开关电器在隔离位置可安装专用挂锁的联锁装置。按需要可用多至三把挂锁锁住操作手柄，真正做到确保维修人员的安全。增加辅助触头数量，开关电器的辅助触头用于电气联锁或电气二控制之用。通常一台开关电器只带一两个辅助触头。目前，新研发的开关电器已有把辅助触头的数量明显增加。

低压断路器跳闸原因供电系统自动空气开关的失压脱扣器是一个电磁铁，失电瞬间会在弹簧的带动下衔铁释放，然后带动跳闸机构动作，空气开关完成跳闸操作。

高压配电系统闪电时，失压脱扣器若能延时几秒钟后再起跳，在高压系统电压瞬间恢复正常后，供电系统才能够得以维持正常供电，从而显著降低闪电对轻烃装置生产的影响。

为了防止高压系统闪电瞬间失压脱扣器衔铁释放，经过分析提出了以下三个技术解决方案：①将电磁失压脱扣器的衔铁捆住，防止其释放，这样可以达到闪电时空气开关不起跳的目的，但在系统永久失电时，空气开关也无法动作，失去了存在的意义，故不可取;②采用UPS系统给失压脱扣器供电的方法，经过反复试验，由于设备接线复杂、可靠性差、无法稳定实现延时起跳，故不可取;③将失压脱扣器线圈电源改为直流电源，在该线圈上并联一只贮能电容，系统电压过低时，电容自动向失压脱扣器线圈释放电能，使其维持一定时间的吸合状态，待贮能电容放电结束后，失压脱扣器失电，空气开关自动完成延时起跳操作。

其改造方法类似交流接触器的交流启动、直流无声运行，接线方式简单，经试验可靠性高，故被采用。

空气开关跳闸怎么办1、判断跳闸的空气开关是家中配电箱内的总开关还是分路出线开关。

如总开关未跳闸，只是分路开关跳闸，则说明大功率电器供电线路接线有问题，即多件大功率电器接在同一分路开关上，此类情况，将大功率电器线路调整至负荷轻的分路开关即可(建议大功率电器使用单独的分路开关);2、如分路开关没跳闸，总开关跳闸，则计算家用电器功率之和是否超出供电认可容量(可致电95598，通过客户编号查询供电认可容量)，并检查总开关容量是否与供电认可容量匹配。

①如家用电器功率之和超出供电认可容量，则减少同时使用的家用电器数量(特别是大功率家用电器)，并向供电公司申请用电增容;②如家用电器功率之和未超出供电认可容量，但总开关容量小于供电认可容量，则需更换与供电认可容量匹配的总开关。

同时需要提醒的是，部分大功率电器启动电流较大，计算功率时应考虑启动电流造成的影响。

断路器跳、合闸常见故障查找及处理断路器跳、合闸常见故障查找及处理一、断路器合闸失灵当合闸失灵时,可分为直流接触器是否动作两种情况处理。

（1）、直流接触器未动作。

A、直流接触器线圈上没有电压时，可能控制回路断线、操作熔断器熔断、控制开关接点不通、辅助开关常闭接点或防跳继电器常闭接点不闭合。

B、直流接触器线圈上有电压时，可能直流接触器线圈断线、操作电源太低、接触器铁芯卡涩或弹簧反作用力太大。

（2）、直流接触器动作。

A、合闸铁芯不动作，可能原因有合闸线圈接头松脱或线圈烧毁、合闸回路熔断器熔断或回路断线、合闸铁芯严重卡涩。

B、合闸铁芯动作，可分为铁芯空合和铁芯顶住滚轮子动作但合不上两种情况。

前者原因有：控制回路有问题，分闸线圈带电，机构在分闸后未能复归、分闸机构死点作用不可靠、脱扣板扣入太少或啮合面间涂有润滑产生打滑。

后者原因有：控制回路有问题，合闸后分闸机构动作跳闸（如有保护跳闸信号、联锁跳闸信号等)、合闸铁芯行程不够或顶杆太短使支架与滚轮间无间隙、合闸线圈有短路现象、断路器限位螺钉调整不当，未合上即已相碰、各有关弹簧压缩或拉伸过多，使分闸反作用力太大、操动传动机构卡涩、合闸辅助接点打开过早、操作电源电压太低。

二、断路器分闸失灵当分闸失灵时，可分为分闸铁芯是否动作进行处理。

（1）、分闸铁芯不动。

A、当分闸线圈无电压，可能原因有：辅助开关或控制开关接点不通、分闸回路断线、防跳继电器电流线圈断线或者接头松脱、操作回路熔断器熔断。

B、当分闸线圈有电压时，可能原因有：分闸铁芯卡涩或掉落、分闸线圈烧毁或断线、操作电源电压太低。

（2）、分闸铁芯动作但开关不能分开。

A、分闸机构不能脱扣，可能原因有：脱扣板扣入太深或齿合太紧、自由脱扣机构越过死点太多、剩磁吸引铁芯使顶管冲力不足、分闸铁芯行程不够、防跳保安螺未退出、线路层间有短路现象。

B、分闸机构能脱扣但不能分闸，可能原因有：动静触头熔焊、断路器分闸力太小（各有关弹簧压缩或拉伸过小，弹簧变质）、机构内的轴销缺少润滑脂或润滑脂选用不当而凝结、操动传动机构卡涩造成摩擦力增大。

ＡＫ Ｒ系 列 断路 器是 美 国通 用 电气 公 司 生 产 的 “ 合 、 分 ”型低 压 断 路 器 ， 快 快 因其 具有 容 量 大 、 体 积小 、 保护 齐 全 、 部件 互 换性 强 等特 点 ， 零 在低 压 配
电系 统 中得 到 广泛 应用 。
１ 控 制 回 路 的 工 作 原 理
维普资讯
７ ０
麦 赧电务
ＡＮＨＵＩＥＬ ＥＣＴ Ｃ ＲＩ ＰＯＷ ＥＲ
第２ ３卷 第 ２期
２０ ０ ６年 ６月

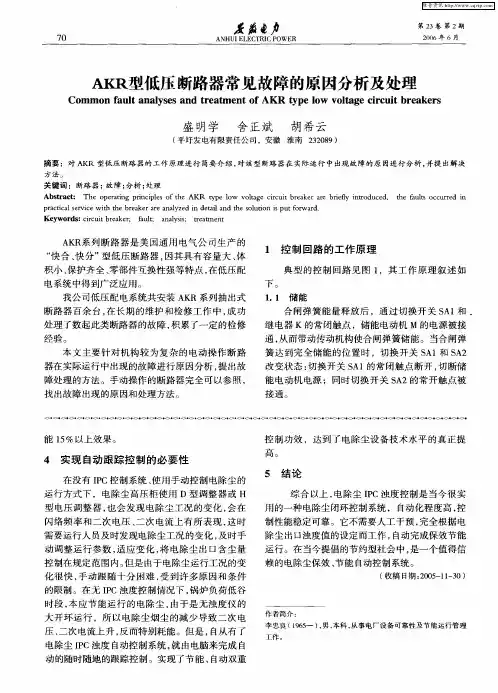

ＡＫ Ｒ型 低压 断路器常 见故障 的原 因分析及处理
Ｃｏ ｍ ｏ ｆ ｕ ｔａ ｌ ｓ ｓ ａ ｄ ｒ ａ ｍ ｅ ｆＡＫ Ｒ ｙ ｏｗ ｏ ｔ ｅ ｃ ｒ ｕｉ ｅ ｋｅ ｓ ｍ ｎ ａ ｌ ｎａ ｙ ｅ ｎ ｔ ｅ ｔ ｎｔｏ ｔ ｐｅ ｌ ｖ ｌａｇ ｉ ｃ ｔｂｒ ａ ｒ
合 闸弹 簧 能量 释 放后 ，通 过 切换 开 关 Ｓ 和 ． Ａ１
继 电器 Ｋ的 常闭触 点 ，储 能 电动 机 Ｍ 的 电源被 接
通 ， 而带 动传 动机 构使 合 闸 弹簧储 能 。当合 闸弹 从 簧 达到 完 全储 能 的位 置 时 ，切 换 开关 Ｓ Ａ１和 Ｓ ２ Ａ 改变 状 态 ： 切换 开 关 Ｓ Ａ１的 常闭 触 点 断开 ， 断 储 切 能 电动机 电源 ；同时 切换 开 关 Ｓ ２的常 开触 点 被 Ａ
４ 实 现 自动 跟 踪 控 制 的 必 要 性
在 没有 ＩＣ控 制 系统 、 用手 动控 制 电除尘 的 Ｐ 使 运行 方 式 下 ，电除 尘 高压 柜 使用 Ｄ型 调 整 器或 Ｈ 型 电压 调 整器 ， 会 发 现 电除 尘 工况 的变 化 ， 在 也 会
５ 结论

断路器的拒动及措施概述汇报人：2023-12-23•断路器拒动概述•断路器拒动常见问题•断路器拒动预防措施目录•断路器拒动应对措施•断路器拒动案例分析01断路器拒动概述•断路器拒动是指断路器在执行分闸或合闸操作时，无法完成预定动作，使电路无法正常接通或切断的现象。

断路器机械部分出现磨损、变形或卡滞等问题，导致断路器无法正常动作。

机械故障电气故障外部干扰控制回路中的电器元件出现故障，如触点接触不良、线圈烧毁等，影响断路器的正常操作。

雷电、过电压等外部因素对断路器造成干扰，导致其误动作或拒动作。

030201断路器拒动可能造成设备过载、短路等故障，导致设备损坏。

设备损坏断路器拒动可能影响电力系统的稳定性，导致系统崩溃或大面积停电。

系统稳定性下降断路器拒动可能引发火灾、爆炸等安全事故，威胁人员生命和财产安全。

安全隐患02断路器拒动常见问题断路器操作机构中的某些部件可能因为机械磨损、锈蚀或其他原因而卡滞，导致断路器无法正常动作。

操作机构卡滞控制电路的电源电压可能因为各种原因（如电源故障、接触器故障等）而降低，导致断路器无法正常分合闸。

操作电压不足操作机构问题长期运行的断路器可能因为绝缘材料老化而导致绝缘性能下降，影响断路器的正常动作。

断路器内部可能存在异物，如灰尘、金属颗粒等，这些异物可能影响断路器的绝缘性能，导致断路器无法正常动作。

绝缘问题绝缘异物绝缘老化机械故障断路器内部的机械连接可能因为振动或其他原因而松动，导致断路器无法正常动作。

机械部件损坏断路器的机械部件可能因为长期运行或遭受过大的机械应力而损坏，影响断路器的正常动作。

控制断路器动作的控制电路可能因为各种原因（如元件故障、接线松动等）而出现故障，导致断路器无法正常动作。

控制电路故障电流互感器是断路器的重要组成部分，如果电流互感器出现故障（如开路、短路等），将影响断路器的正常动作。

电流互感器故障电气问题03断路器拒动预防措施断路器拒动预防措施•断路器在电力系统中起着至关重要的作用，主要用于控制和保护电路。

断路器拒绝分闸的原因及处理方法正式版断路器是电力系统中的一种重要保护设备，其主要功能是在电流超过额定值时，及时切断电路，以保护电力设备和线路的安全。

然而，在实际应用中，有时候会出现断路器拒绝分闸的情况，这给电力系统的正常运行带来很大的困扰。

下面将从技术、设备及操作等多个方面，对断路器拒绝分闸的原因及处理方法进行详细分析。

一、技术原因：1.压力释放不平衡：断路器的金属接触件在分合闸过程中，由于操作失误或元器件老化等原因，导致压力释放不平衡。

这样就会造成断路器分闸时由于压力释放不完全而拒绝分闸。

解决这个问题可以通过检查和维护断路器，及时更换老化的元器件，以确保正常的压力释放。

2.零序电流不平衡：断路器拒绝分闸的另一个原因是电流的不平衡，特别是零序电流不平衡。

零序电流不平衡会导致继电器保护失灵，造成断路器无法正常分闸。

解决这个问题的方法是安装零序电流检测装置，及时检测零序电流的不平衡，并采取相应的补偿措施，确保电流平衡。

二、设备原因：1.机械故障：断路器机械部分的故障是造成拒绝分闸的主要原因之一、例如，机构卡涩、弹簧松弛、螺丝松动等问题，会导致断路器无法正常分闸。

处理这类问题的方法是检查和维护机械部分，及时修复故障，确保机构灵活可靠。

2.电气故障：断路器电气部分的故障也会导致拒绝分闸。

比如，触头弯曲、触点烧蚀、电磁铁故障等，都可能影响断路器的正常分闸。

解决这类问题的方法是检查和更换故障部件，确保电气部分的正常工作。

三、操作原因：1.操作不当：断路器的操作是导致拒绝分闸的一个常见原因。

比如，操作速度过快导致连锁失效，或者操作不到位导致机构无法正常工作等。

解决这个问题的方法是加强操作人员的培训，确保操作正确、到位，并严格按照操作规程进行操作。

2.频繁分闸：频繁分闸也是断路器拒绝分闸的一个原因。

频繁分闸会导致电弧磨损加剧，使得断路器无法正常分闸。

解决这个问题的方法是减少不必要的分闸操作，并合理规划电力系统的运行模式。

低压配电柜常见故障及排除探讨作者：何柏群来源：《华中电力》2013年第11期华中电力10月摘要：随着我国工业自动化的迅猛发展，工业用电量也日益增大，为了保证用电的安全性和可靠性，避免触电事故，对低压配电柜进行故障排除是必不可少的。

本文先是对低压配电柜进行了简单的介绍，然后深入分析并探讨了低压配电柜常见故障及相应的排除方法。

关键字：低压配电柜故障排除引言：随着工程技术的不断发展，低压配电柜在工程中应用的越来越广泛，如果对低压配电柜的故障不进行及时的排除，在配电柜运行工作中会产生一定的危险，影响用电的安全性和可靠性。

因此，对低压配电柜常见故障及排除的研究显得尤为重要。

1.低压配电柜的简介低压配电柜是指由一个或多个低压开关与相关的测量、控制、保护和信号等辅助的元器件，按照技术要求，完成机械和电气设备的连接，组装在一起的交、直流电压在1000V以下的成套电气装置。

低压配电柜可以在石油、冶金、化工、发电厂、高层建筑和纺织等行业中作为配电、输电和电能转换应用。

我国低压配电柜市场随着智能电网、基础设施的建设实施、制造业的投资以及新能源行业的发展，近年来一直保持快速增长的态势。

根据有关数据显示， 2010年，我国低压配电柜的市场销售总额达106.33亿元，同比增长11.2%；2011年，我国低压配电柜的市场销售总额达119.60亿元，同比增长12.5%。

低压配电柜在我国市场前景一片大好，大量的市场需求同时也引发了配电柜的故障处理等问题，现就低压配电柜的故障排除进行分析。

2. 低压配电柜的故障排除2.1塑壳断路器不能合闸断路器是指在正常的回路条件下可以开断、关合和承载电流，并且在规定时间内，可以在异常回路条件下可以开断和承载电流的开关装置。

塑壳是指塑料绝缘体进行装置的外壳，可以有效地隔离接地金属和导体。

塑壳断路器不能合闸的原因归结如下：进线端没有电源，而断路器带有欠压线圈；先前跳闸可能是过载或出线侧短路故障引起的，而脱扣器动作后没有及时的复位；塑壳断路器的操作机构坏了等。

断路器及隔离开关异常处理一、断路器异常处理1．SF6断路器SF6气体压力低的处理①断路器SF6气体泄漏引起如断路器SF6气体漏气，压力不低于闭锁值时,但发出“SF6气体压力过低”报警信号，则说明有压力异常,应记录记录压力值,此时应并加强监视，并通知相关部门处理。

如断路器SF6气体严重漏气，压力低于闭锁值并发出闭锁信号时，不能对断路器进行分合闸。

应立即断开该断路器操作电源，与调度联系将负荷转移出去，并采取措施将故障断路器隔离。

处理前室内应开启通风装置，待15min后可进入,接近设备时应戴防毒面具及穿防护服。

②SF6气体密度继电器或表计失灵引起将表计的数值与当时环境温度折算到标准温度下的数值比较判断,确认SF6断路器压力低因密度继电器故障原因、表计指示不正确原因引起，应通知专业人员处理。

2．断路器拒绝合闸的处理①控制或合闸电源消失：如果是控制电源空开（熔断器）或合闸电源空开（熔断器)跳开（熔断），应合上（更换）控制电源空开（熔断器）或合闸电源空开(熔断器），正常后，对断路器进行合闸;如果是控制或合闸回路其他原因引起，且不能查找到故障或查到故障后运行人员不能处理的，应通知专业人员处理。

②就地操作切换开关在“就地”位置：将操作切换开关由“就地”位置切换至“远方位置。

③直流母线电压过低：调节蓄电池组端电压，使电压达到规定值.④SF6压力过低闭锁：确认SF6气体压力过低后，应通知专业人员处理,在未处理正常前,严禁对断路器进行合闸操作.⑤液压压力过低闭锁：确认液压压力过低后，应通知专业人员处理,在未处理正常前，严禁对断路器进行合闸操作.⑥弹簧未储能：若是储能电源空开跳开,应立即合上储能电源空开进行储能，如其他原因不能查找但又及需送电的,应断开储能电源开关后进行手动储能,储能正常后即可进行合闸，若弹簧储能系统零部件故障不能手动储能则通知专业人员处理。

⑦其他不能处理的故障：作缺陷上报调度及相关部门,通知相关专业人员处理。

，
整定 ，严 格按规则操作 ，可极大地提 高失灵保护 的正 确动作率 ，为 电网的安全运行做 出应 有的贡献 。
ห้องสมุดไป่ตู้
关 键词 断路器失灵 ；保护 ；问题 中 图分 类号 Ｔ 文 献标 识码 Ａ Ｍ 文 章编 号 １ ７ — ６ １ （ １ ） １ ０ １一 １ ６ ３ ９ ７ 一２ ００ — ０ ４ Ｏ ０ ９
２存在的主要问题和改进措施
２ 线路失灵保护存在的 问题 ． １ 常规 的断路器失灵保护都是采用能够快速复归 的相电流元件作为断 路器未断开 的判别元件 ，该判别无件继 电器的触点与保护触点配合分别 构成单相跳 闸和三相跳 闸启动失灵 回路 ，加装判别元件就是为 了防止保 护 出口触点卡住不返回，或者误碰 、误通电等情况时造成开关失灵保 护 误启动 。进 而使失灵保 护工作更安全可靠 。但在实 际整定过程 中，由于 要考虑系统运行方式以及母联开关跳开后线路末端故障时相 电流元件仍 应有足够的灵敏度 ，因此 ，其定值很难躲过正 常运行的负荷 电流 ，这就 导致在线路正常运行 时，电流判别元件一直处于动作状态 ，因而 ，并 没 有起到防止误动的把关作用。 事实上 ，失灵保护在没有加装复合电压闭锁前 ，系统中会有传动保 护时 因忘记 断开启 动失灵 的连线 （ 开关 失灵 电流判别元件处 于动作状 态） 等原因而造成失灵保护误动作 的情况。如果正常运行 时，失灵保 护 相电流判别元件不动作 ， 则完全可以避免这些误动 。另外 ， 对于 电磁型 继电器 ，当负荷电流与定值接 近时 ，将 造成继 电器舌片和触点 的抖一 动，长时间运行就会使继 电器的转轴脱落，使失灵保护拒动。 ２２ 发变组、变压器 失灵保护存在的 问题及解决措施 ． 由于在变压器低压侧发生 内部故 障 （ 或者发变组高压开关 出现缺相 运行 ） 时，装设于母 差保护 中的只反应２ ０ Ｖ １ 电压 的失灵保护电 ２ ｋ ￣ 复合 ］ 压闭锁元件往往不能开放，因而变压器 、发变组启动失灵保 护除 了要注 意将 瓦斯保护 （ 或其他触点会延时返 回的保护 ）出口和电气量 出Ｅ分开 １ 外， 还应注意复合电压闭锁元件的解锁问题 。可以采取以下措施 。 １ ）对２ ０ Ｖ 变组 ，可用 “ ２ｋ 发 电流判别 ＋保护 出 口＋合 闸位置 “ 继

【 关键词 】 低压断路 器； “ 拒分 ” ； “ 拒合” ； “ 误分” ； “ 误合” ； 判断处理
０ 引言
在笔者从 事电气检修维护工作 中处理 过一些因为断路器 自 身原 因而引发 的故障 ． 虽然因为种种原 因没有 酿成 更为严重的故 障， 但 由 于此类故障造成 的影响确实不容忽视 ． 轻则控制 回路动作异常故障信 号频发 。 重则使断路器线圈烧毁 ， 保护装置拒动造成更为严 重的后果 。
科技・ 探索・ 争鸣
Ｓ ｃ 科 ｉ ｅ ｎ ｃ ｅ ＆ 技 Ｔ ｅ ｃ ｈ 视 ｎ ｏ ｌ ｏ ｇ ｙ 界 Ｖ ｉ ｓ ｉ ｏ ｎ
发电厂低压断路器故障的判断和处理
李乐 熙 （ 福 建金 湖电力公 司 ， 福建 将乐 ３ ５ ３ ３ ０ ０）
【 摘 要】 低压断路 器造成故 障原 因主要 有电气和机械 两方面 ， 其中“ 拒分 ” 、 “ 拒合” 、 “ 误分” 、 “ 误合” 是 断路器运行 中的常见故 障， 本文结合 自己的经验体会对现场运行 的断路器常见故障的判 断和处理方法做 一些简单论述 ． 供运行维护人 员参考 。

４ 发生“ 误分” 故 障时的判断与处理
如果断路器 自动跳 闸而继 电保护未动作 ． 且在跳闸时系统无短路 或其他异常现象 ． 则说 明断路器“ 误分” 。对 “ 误分 ” 的判断和处理一般 分 以下三步进行。 ４ ． １ 根 据事故 现象的特征 ． 即在断路器跳闸前表计 、 信号指示 正常 ， 跳 闸后 ， 绿灯 连续 闪光 ， 红灯 熄灭 ． 该断路器 回路 的电流表及有功 、 无 功表指示为零 ． 则可判定属“ 误分 ” ４ ． ２ 检查是否属于 因人员误碰 、 误操作 ． 或受机械外力振动而引起 的 “ 误分 ” ． 此时应排除开关故障原 因， 立 即送电。 ４ Ｉ ３ 若 因为电气或机 械部分故 障而不能立 即送 电 ．则应联 系调度将 “ 误 分” 断路器停用转检修处理 常见发生“ 误分” 故障时的电气方面故障有 ： 保护误 动作或整定值 不当 ， 或电流 、 电压互感器回路故障 ： 二次 回路绝 缘不 良， 直流 系统发 生两点接地 ， 使直流正 、 负电源接通 ． 这相 当于继电保护动作 ， 产生信 ２ 发生“ 拒合” 故障时的判 断和处理 号而引起 跳闸。 机械方面故 障有 ： 跳闸脱扣机构 维持不住 ： 定位螺杆调 发生“ 拒合 ” 情况 ． 基本上是在合 闸操作和重合闸过程中 判断断 整不当 ， 使 拐臂三点过高 ； 拖架弹簧变形 ， 弹力不足 ； 滚轮损 坏 ； 拖 架坡 路器“ 拒合 ” 的原 因及处理方法一般可以分三步 度大 、 不正或滚轮在拖架上接触面少。 ２ ． １ 检查前一次拒绝合闸是否因操作不当引起 （ 如控制开关放手太 ５ 发生“ 误合” 故障时的判断与处理 快等 ） ． 用控制开关再重新合一次。 ２ ． ２ 若合闸仍不成功 ． 检查电气回路各部位情况 ． 以确定电气 回路是 若断路器未 经操作 自 动合闸 ． 则属“ 误合 ” 故障 一般应按如下方 否有故障。 检查项 目是 ： 合闸控制 电源是否正常 ： 合闸控制 回路熔断器 法判断处理 经检查 确认为未经合闸操作 。 若手柄处 于“ 分后” 位置 ． 而 和合 闸回路熔断器是否 良好 ： 合 闸接触 器的触点是否正 常 ； 将 控制开 红灯连续闪光 ． 表 明断路器 已合闸但属“ 误合 ” 此时应拉开误合的断 关扳至“ 合闸时” 位置 ． 看合 闸铁芯动作是 否正常 路器 。 对“ 误合” 的断路器 ， 如果拉开后断路器又再“ 误合 ” ， 应取下合闸 ２ ＿ ３ 如果 电气 回路正常 ．断路器仍不能合闸 ．则说明为机械方面故 熔断器 ． 分别检查 电气和机械方 面的原 因 ． 联系调度将 断路器停用转 障． 应停用断路器 ． 报告调度安排检修处理。 检修处理 “ 误合 ” 的原 因可能有 ： ５ ． １ 直流 回路中正、 负两点接地 ， 使合闸控制 回路接通 。 ３ 发生“ 拒分” 故 障时 的 判 断 与 处理 ５ ． ２ 自 动重合 闸继 电器 内某元件故 障接通控制 回路 （ 如 内部时 间继 断路器 的“ 拒分 ” 对 系统安全 运行威胁很大 ． 当设 备发生故障时 ． 电器常开接点误闭合 ） ． 使断路器合闸 断路器 拒动 ．将会使 电气设 备烧 坏或越级跳 闸而引起电源断路器跳 ５ ３ 合 闸接触器线圈 电阻过小 ． 且起动 电压偏低 ． 当直流 系统瞬 间发 闸． 使变配 电所母线电压 消失 ， 造成大面积停电。 对“ 拒分” 故 障的判断 生 脉冲时 ． 会引起断路器误合 闸 处理方法如下 ： 综上所述 ． 断路器出现故 障的原因是笔者在 现场中摸索 出的一些 ３ ． １ 根据事故现象 ． 判 断是否属断路器“ 拒分” 事故 当出现表记全盘 心得体 会 ． 一定还存 在有许 多不足之处 ． 在今后 工作中还需不断学 习 摆动 ． 电压 表指示值显 著降低 ． 回路光字牌亮 ， 信号掉牌 显示保护动 不断创新 ， 使电力系统中电气设备始终处于 良好 的运行状态 ， 为安全 作． 则说 明断路器拒绝分闸 优质 供电 作出 贡献。 ● ３ ． ２ 在检查“ 拒分” 断路器除属可迅速排除的一般 电气故障 （ 如控制 电 源电压过低 ． 或控制 回 路熔断器接触不 良． 熔丝熔断等 ） 外． 对一时难以 ［ 责任编辑 ： 陈双芹］

断路器常见故障分析与处理方案摘要：断路器是电力系统发电厂及变电站的重要设备,本文主要对其常见故障进行分析，并提出处理方案，以供参考。

关键词：断路器故障分析处理0 引言河南油田电网由110kv、 35kv输电线路、变电站、开关站及配电线路、变配电设施构成。

断路器作为高压开关设备，在油田电网各变电站应用广泛,其可以关合并承载、开断正常运行下的电流，同时在规定的时间内，安全切断故障短路电流、过电流故障，以有效保护变配电设备。

但在变电站运行过程中，断路器故障较多，影响了油田电网供电可靠性。

因此对断路器主要故障原因进行分析具有重要意义。

本文在分析断路器常见故障的基础上，提出了一些方案对策，以供探讨，进而有利于促进油田电网的稳定、安全、长远发展。

目前，油田电网使用的断路器主要有六氟化硫气体断路器（SF6）和真空断路器。

1断路器常见故障及分析断路器常见故障有：断路器拒绝合闸、断路器拒绝跳闸、断路器偷跳或误跳、断路器灭弧介质异常。

引起断路器故障的主要原因有电气回路故障和机械部分故障。

1.1拒绝合闸拒绝合闸往往是在合闸或重合闸时发生的故障，其原因为电气回路故障或机械部分故障。

断路器拒绝合闸的原因：1）合闸电源消失，如合闸电源、控制电源的空气开关未合上或接触不良。

2）就地控制柜内合闸电源小空开未合上。

3）断路器合闸闭锁动作，信号未复归。

4）断路器操作控制柜内“远方－就地”选择开关在就地位置。

5）控制回路断线。

6）同期回路断线。

7）合闸线圈及合闸回路继电器烧坏。

8）操作继电器故障。

9）控制把手失灵。

10）控制开关接点接触不良。

11）断路器辅助接点接触不良。

12）操作机构卡涩故障。

13）直流电压过低。

14）直流接触器接点接触不良。

15）直流两点接地。

1.2拒绝跳闸断路器拒绝跳闸的原因：1）跳闸电源消失，如跳闸空开、控制空开未合上或接触不良。

2）就地控制柜内跳闸电源小开关未合上。

3）断路器跳闸闭锁动作，信号未复归。

4）断路器操作控制柜内“远方－就地”选择开关在就地位置。

变配电房低压侧断路器跳闸事故原因与解决办法摘要：作为关键的系统开关装置而言，变配电房低压侧的断路器可以用于实现系统电流的有效调节，因此断路器具有关闭电流、断开电流以及承载电流的重要功能。

低压侧断路器如果突然表现为跳闸现象，则会引发程度较为明显的变配电房故障，甚至威胁到操作人员本身的安全。

在此前提下，对于变配电房的低压侧断路器必须明确出现跳闸故障的根源，结合跳闸事故的成因来探寻解决跳闸事故的途径。

关键词：变配电房低压侧断路器；跳闸事故；原因；解决办法在低压侧断路器容易出现的各类常见故障中，跳闸事故占据较高的事故比例。

断路器跳闸包含较为复杂的故障根源，因此针对不同成因的跳闸事故来讲，必须能够首先明确跳闸根源，然后才能运用相应措施来消除断路器的事故[1]。

并且，技术人员针对目前常见的各类跳闸事故都要保持较高的敏锐程度，确保能做到及时察觉断路器的潜在跳闸隐患。

对于低压侧的断路器需要做到经常予以测查，进而在根源上实现针对跳闸事故的有效避免[2]。

一、变配电房低压侧断路器经常出现的跳闸事故原因（一）断路器的二次回路故障对于断路器来讲，杂散电容、直流系统与手跳回路都应当被包含在二次回路的范围内。

探析以上的系统故障根源，主要在于某个特定的系统回路部位呈现突发故障的现象。

例如在分析杂散电容的过程中，主要涉及连接继电保护设施以及端子箱的电缆线路[3]。

此外，技术人员还需要仔细测查系统内部的手跳回路，通过查看完整的接线电路图进而判断出现故障的音响信号部位。

由此可见，二次回路故障包含了较为复杂的故障成因，技术人员针对此类故障必须着眼于深入进行探究。

（二）断路器的非全相回路故障技术人员在测查非全相回路时，需要开启非全相的系统端子箱，在此基础上鉴别目前现存的非全相信号以及其他的系统异常状态[4]。

具体针对非全相的继电器装置在进行测查时，关键在于借助现场模拟的方式来判断现存的回路可靠性，然后给出科学的故障鉴别结论。

分析非全相回路的常见故障还应当包含测查回路绝缘状态、查看继电器目前的运行状态，以及判断引线与跳闸节点部位的绝缘状态。

低压断路器地选择及常见故障处理方法低压断路器地选择应注意以下几点.①低压断路器地额定电流和额定电压应大于或等于线路、设备地正常工作电压和工作电流.②低压断路器地极限通断能力应大于或等于电路最大短路电流.③欠电压脱扣器地额定电压等于线路地额定电压.④过电流脱扣器地额定电流大于或等于线路地最大负载电流.使用低压断路器来实现短路保护比熔断器优越，因为当三相电路短路时，很可能只有一相地熔断器熔断，造成断相运行.对于低压断路器来说，只要造成短路都会使开关跳闸，将三相同时切断.另外还有其他自动保护作用.但其结构复杂、操作频率低、价格较高，因此适用于要求较高地场合，如电源总配电盘.低压断路器常见故障及其处理方法如表所示. 表低压断路器常见故障及其处理方法故障现象产生原因修理方法手动操作断路器不能闭合．电源电压太低．热脱扣地双金属片尚未冷却复原．欠电压脱扣器无电压或线圈损坏．储能弹簧变形，导致闭合力减小．反作用弹簧力过大．检查线路并调高电源电压．待双金属片冷却后再合闸．检查线路，施加电压或调换线圈．调换储能弹簧．重新调整弹簧反力电动操作断路器不能闭合．电源电压不符．电源容量不够．电磁铁拉杆行程不够．电动机操作定位开关变位．调换电源．增大操作电源容量．调整或调换拉杆．调整定位开关电动机启动时断路器立即分断．过电流脱扣器瞬时整定值太小．脱扣器某砦零件损坏．脱扣器反力弹簧断裂或落下．调整瞬间整定值．调换脱扣器或损坏地零部件．调换弹簧或重新装好弹簧分励脱扣器不能使断路器分断．线圈短路．电源电压太低．调换线圈．检修线路调整电源电压欠电压脱扣器噪声大．反作用弹簧力太大．铁芯工作而有油污．短路环断裂．调整反作用弹簧．清除铁芯油污．调换铁芯欠电压脱扣器不能使断路器分断．反力弹簧弹力变小．储能弹簧断裂或弹簧力变小．机构生锈卡死．调整弹簧．调换或调整储能弹簧．清除锈污。

SF6断路器低气压闭锁故障处置方法摘要：SF6断路器是利用高压SF6气体来对开断正常电流或故障电流时产生弧光进行吹弧的断路器。

在电力系统变电运行专业中广泛应用，若SF6断路器发生故障时不能正常进行分合闸，将对电力系统安全稳定运行造成巨大影响。

此时运维人员必须采取迅速有效应对方案，本文结合某35kV变电站实际案例来对SF6断路器低气压闭锁故障处理方法进行分析。

关键词：断路器；SF6；闭锁故障0前言SF6断路器绝缘性主要取决于SF6气压，因此会根据绝缘、灭弧要求充装相应压力SF6气体，一般设置正常压力值、报警压力值、闭锁压力值，正常运行时SF6压力值应在正常压力值及以上，若运行过程中发生SF6气压异常下降时会影响绝缘性能。

当气压下降到报警值时会发报警信号；下降到闭锁值以下时会闭锁分闸控制回路造成断路器无法正常分合闸，同时也会发出低气压闭锁报警信号。

当发生低气压闭锁时，如果电网发生故障时继电保护装置会发出跳闸信号断路器将会拒动无法切除故障，从而导致上级保护跳上级断路器使故障范围扩大，影响电力系统安全稳定运行。

1SF6断路器低气压闭锁报警原因导致SF6低气压闭锁断路器分合闸功能的原因有很多方面，变电站运维人员在日常运维经验积累中，总结了常见的几种原因：(1)在SF6断路器的密封圈处、充气接口、绝缘瓷瓶等部位有裂纹或破损等导致SF气体发生泄漏气压降低至低气压闭锁值； (2)SF6断路器长期运行致使设备老化密封性下降发生SF6泄露；(3)SF气体断路器压力监测报警回路发生故障，导致误发报警信号。

（4）气体继电器因环境温度与气体密度继电器相差过大导致误差较大的误差误发报警信号。

（4）环境温度在极端温度条件下（-40℃及以下）时导致SF6液化使气压降低。

2 SF6断路器低气压闭锁初步处置当变电站运维人员接到调度控制中心人员SF6断路器低气压闭锁报警信号通知后，必须立即赶到现场进行相关处置。

2.1检查核对现场设备及后台监控机信号（1）首先对现场后台监控机信号进行检查:1、检查后台监控机是否发出相应断路器低气压闭锁信号、光字牌信号是否对应。
