关于失灵保护误跳开关的原因分析[摘要]根据国家电网有关规定，要求各单元、回路之间电源独立，防止强电串入弱电回路。

回路间若有电的联系，需由空接点引出。

杜绝继电保护“三误”行为，实现安全生产的“可控、在控”，保证电网安全运行。

本文通过一起失灵保护误跳开关事件的分析，提出了整改措施，供电力同行参考、借鉴。

【关键词】失灵保护；回路独立；继电保护三误1.事件经过某220KV变电站，一条220KV线路在做断路器试验时发现：未投入保护压板的情况下，仅断路器保护启动造成会造成本侧开关跳闸及对侧开关跳闸。

其中本侧保护显示：远方跳闸0－1，B相失灵保护启动。

对侧保护显示：收对侧远跳0—1，B相失灵启动。

[其中该220kV线路保护双重配置PRS-753S（深圳南瑞）保护和WXH-802A（许继）保护。

断路器保护为WDLK-861A（许继）]。

2.原因分析由此判断，动作起因可能是本侧开关失灵保护启动导致保护永跳出口回路带电，本侧开关跳闸。

永跳驱动对侧开关远跳，对侧光纤差动保护在收到远跳令后（远跳经就地判据未投入），动作跳闸。

试验人员对两侧保护装置和回路进行检查。

在对本侧断路器保护（失灵启动电流定值0.96A）进行试验时，通入1.1A试验电流后，报失灵保护启动，同时造成开关跳闸，并发远跳令。

检查保护永跳回路，两路永跳分别是第一路回路号101、R133和第二路回路号201、R233。

正常情况下，永跳回路不通，R133和R233带负电（开关合位）。

但在对WDLK-861A型断路器保护电流回路通入1.1A 试验电流报失灵保护启动时，操作箱R133回路带+110v，R233回路一直为负电。

经检查操作箱第一路永跳回路至WDLK-861A型断路器保护的电缆芯R133，而在断路器保护端子排处却错误接成087-“失灵保护启动录波”。

即由于接线错误，当失灵保护启动时，启动录波接点同时动作，087带正电，也就使操作箱侧的R133带正电。

见图1但即使R133和087接反，R133带上录波器正电也不应该使开关跳闸。

断路器失灵保护分析摘要断路器失灵保护是指当某一相的故障电流无法通过该断路器时，其保护动作跳开其他相的断路器，以确保电网中不会再出现同一故障。

目前，电网中常采用断路器失灵保护。

对于电压型的断路器而言，当系统发生故障时，通过重合闸装置可以迅速将故障切除。

但若系统发生单相接地短路或三相短路时，由于故障电流较小，此时若不利用重合闸装置来切除故障，将导致事故扩大。

因此在实际工作中，要求断路器失灵保护与重合闸装置配合使用。

失灵保护的动作原理是当某一相的断路器失灵时，将会导致该相的电压降低、电流增大。

该电压降低、电流增大后将使故障点的电弧熄灭，从而保证系统的稳定运行。

所以失灵保护必须配合重合闸装置一起使用。

一、概述电力系统中，电压型断路器在正常情况下都能可靠切断故障电流，当线路或设备发生故障时，由于断路器失灵，电流无法流过，断路器就不能切断故障电流。

此时若线路或设备未被短路，线路和设备的故障仍能迅速排除，故障点也可能很快被熄灭。

如果线路或设备发生了短路，由于电流较小，则必须由断路器跳闸来切除故障。

此时若只有一台断路器失灵时，由于电网仍能正常运行，断路器跳闸后还可能使故障进一步扩大。

为了保证电网的安全可靠运行，应设置断路器失灵保护。

（1）对于高压系统来说，断路器失灵保护是必不可少的保护装置。

由于短路电流较大，在系统运行方式发生变化时可能引起绝缘破坏、事故扩大、继电保护装置误动或拒动等情况发生。

（2）对于中、低压系统来说，在一些地方电网中还没有装设保护装置时也常采用失灵保护。

（3）由于线路或设备的故障可能造成继电保护装置的误动或拒动，使电网失稳或导致事故扩大等严重后果，因此对于线路或设备发生故障后必须设置失灵保护。

二、失灵保护的动作特性（1）当某相的断路器失灵时，其保护装置将迅速的跳开其他相的断路器。

由于失灵保护动作特性具有特殊性，所以它与一般的保护相比，具有以下几点特性：①灵敏性：即动作电流大于动作电压，继电器动作速度快，继电器在一段时间内能可靠地动作。

断路器失灵保护分析针对断路器失灵保护中存在的一些问题，对失灵保护的设置和组成元件进行分析。

标签：断路器；拒动；保护0 前言在电网规模不断扩大的现代社会，当出现某种故障需要及时切除故障设备时，如发生断路器拒动，将扩大故障范围，引起设备损坏。

在继电保护的配置中，遵循近端保护的原则，断路器失灵保护得到了普遍采用。

1 断路器失灵保护的设置断路器出现非全相运行时，三相电流严重不平衡，此时断路器如发生一相拒动，造成发电机组与系统单相联系的非正常运行状态。

虽然由此产生的负序电流会引起负序电流保护动作，但由于断路器拒动，无法切除故障，长期运行必将引起发电机转子损坏。

断路器失灵保护是指当某一设备出现故障需要切除，但其自身无法实现，可以启动失灵保护，通过切除其他相关断路器来达到切除故障的目的。

2 断路器失灵保护讨论由于发电厂主接线的不同，高压侧断路器操作机构的差异，各发电厂的断路器失灵保护的配置不尽相同，在此对失灵保护的一些问题进行分析和探讨。

2.1 失灵保护复合电压闭锁元件随着电网的不断发展，虽然复合电压闭锁可防止失灵保护误动，但其弊端也逐渐显现出来。

虽然增加复合电压闭锁可以使过电流元件的灵敏度提高，但在断路器非全相时，运行系统基本处于正常状态，系统母线电压变化不大，对母线三相电压影响不大，也不能产生较大的零序电压，不能使母线电压闭锁的电压继电器启动。

所以复合电压闭锁功能不仅不能发挥作用，反而会造成失灵保护拒动，扩大事故范围。

为了减少非全相状态下产生的负序电流对发电机转子的影响，在断路器非全相运行时应尽快解除复合电压闭锁，以防止出现重大电力系统事故。

现在新建大型机组多采用3 / 2主接线形式。

由于变压器内部阻抗的存在，当变压器低压侧发生故障时，会在变压器高压侧产生较高的残压，零序电压和低电压判据反而使失灵保护无法出口。

此时若高压侧断路器发生拒动，失灵保护无法启动。

为了以较少的时间切除故障设备，建议取消变压器高压断路器失灵保护的复合电压闭锁功能。

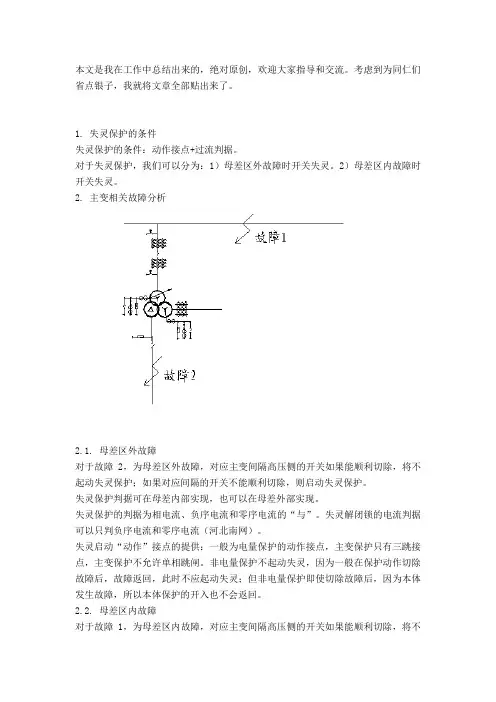

本文是我在工作中总结出来的，绝对原创，欢迎大家指导和交流。

考虑到为同仁们省点银子，我就将文章全部贴出来了。

1. 失灵保护的条件失灵保护的条件：动作接点+过流判据。

对于失灵保护，我们可以分为：1）母差区外故障时开关失灵。

2）母差区内故障时开关失灵。

2. 主变相关故障分析2.1. 母差区外故障对于故障2，为母差区外故障，对应主变间隔高压侧的开关如果能顺利切除，将不起动失灵保护；如果对应间隔的开关不能顺利切除，则启动失灵保护。

失灵保护判据可在母差内部实现，也可以在母差外部实现。

失灵保护的判据为相电流、负序电流和零序电流的“与”。

失灵解闭锁的电流判据可以只判负序电流和零序电流（河北南网）。

失灵启动“动作”接点的提供：一般为电量保护的动作接点，主变保护只有三跳接点，主变保护不允许单相跳闸。

非电量保护不起动失灵，因为一般在保护动作切除故障后，故障返回，此时不应起动失灵；但非电量保护即使切除故障后，因为本体发生故障，所以本体保护的开入也不会返回。

2.2. 母差区内故障对于故障1，为母差区内故障，对应主变间隔高压侧的开关如果能顺利切除，将不起动失灵保护；如果对应间隔的开关不能顺利切除，则应完成跳主变中低压侧开关的功能。

实现方案：1）提供启失灵接点；2）提供失灵联跳接点。

详见《高压保护标准化设计须知》失灵启动“动作”接点的提供：一般为母差保护的动作接点，对于2B采用自启动方式。

失灵保护的判据同上。

3. 线路相关故障分析3.1. 母差区外故障对于故障2，为母差区外故障，对应的开关如果能顺利切除，将不起动失灵保护；如果对应间隔的开关不能顺利切除，则启动失灵保护。

失灵保护判据可在母差内部实现，也可以在母差外部实现。

失灵保护的判据为相电流，亦可相电流“与”负序电流（或零序电流）。

失灵启动“动作”接点的提供：一般为线路保护的分相动作接点；如果有线路电抗器，线路电抗器提供三跳接点。

三相不一致作为断路器的一种异常运行状态，非电力系统的一种故障类型，而失灵保护属于近后备保护范畴，三相不一致应不启动失灵保护。

有关断路器失灵保护问题的探讨摘要：对变压器、线路及发变组装设进行断路器失灵保护是十分必要的，但目前我国的线路失灵保护还存在着许多的问题和不足，为了保障电网的安全运营必须对上述问题加以解决，本文对断路器失灵保护的有关问题展开探讨，并针对其存在的问题及解决问题的方案作出如下分析。

关键词：断路器失灵保护解决措施一、前言对断路器失灵保护装置进行安装，当电气故障设备的继电保护装置作出跳闸命令时，断路器做出了拒绝接受命令的信息，而故障设备做出了跳闸的命令信息，再将上述信息加以结合，断路器便可以对失灵信息进行判别，在第一时间内将与母线相连的其他所有断路器进行跳闸保护，并利用通道将此条线路上对侧的断路器进行切除，可以将停电的范围控制在最小限制内，使整个电网的安全稳定运行得到了保护，有效对电力事故进行了控制。

二、对断路器失灵保护进行安装的必要性随着我国经济建设的不断发展，对电网的稳定性要求也越来越高，但继电保护装置的不完善会给电网的安全运营带来极大的安全隐患。

在通常情况下，应该对电网的所有开关进行后备保护装置的安装，将相邻元件作为后备的保护，这是最为简单的后备保护措施。

但对于某些高压的电网而言，其短线路会有所增加，电源支路也会产生助增的效果，难以对上述措施加以运用，多数的保护只对比邻线路的近端故障起到了后备性的保护作用，而对于相邻线路末端的故障却缺乏必要的灵敏度，只有少数保护装置能发挥其后备保护作用，而对于某些存在内部故障的变压器其后备保护作用会显得更差。

接地保护的效果会比相间保护的效果略好，其最后段的灵敏度会比较高。

但在相邻线路发生故障时，会影响到故障电流的分支系数，难以对变压器故障及比邻线路起到后备的保护作用。

因此必须对变电站安装相关的断路器失灵保护装置。

三、断路器失灵保护主要存在的问题在以往的断路器失灵保护中，多数是运用可以在短时间内快速得到复归的便利性电流元件，并以此当做是断路器没有得到断开的判别性元件，保护触点与上述继电器的元件触点相互结合便可以构成三相跳闸和单相跳闸在起动失灵时的回路，对判别元件进行加装可以有效防止因保护出口的触点失灵，而卡住不能回返，或者是因为误通电、误碰等情况而导致的开关失灵，造成保护错误的发生起动，而引起的电力安全事故。

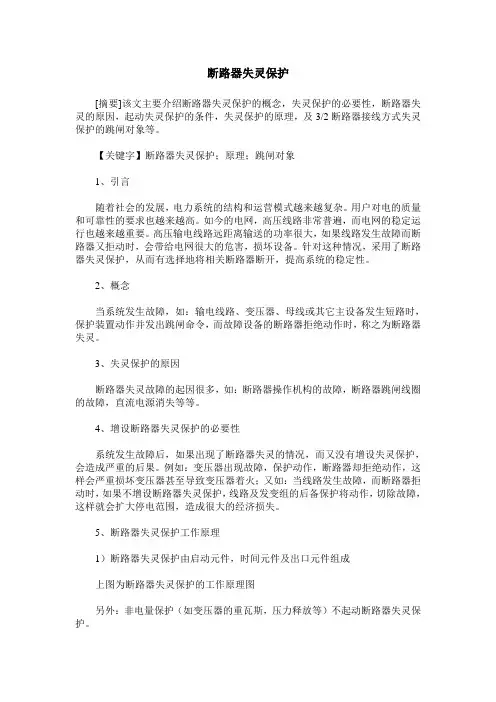

断路器失灵保护[摘要]该文主要介绍断路器失灵保护的概念，失灵保护的必要性，断路器失灵的原因，起动失灵保护的条件，失灵保护的原理，及3/2断路器接线方式失灵保护的跳闸对象等。

【关键字】断路器失灵保护；原理；跳闸对象1、引言随着社会的发展，电力系统的结构和运营模式越来越复杂。

用户对电的质量和可靠性的要求也越来越高。

如今的电网，高压线路非常普遍，而电网的稳定运行也越来越重要。

高压输电线路远距离输送的功率很大，如果线路发生故障而断路器又拒动时，会带给电网很大的危害，损坏设备。

针对这种情况，采用了断路器失灵保护，从而有选择地将相关断路器断开，提高系统的稳定性。

2、概念当系统发生故障，如：输电线路、变压器、母线或其它主设备发生短路时，保护装置动作并发出跳闸命令，而故障设备的断路器拒绝动作时，称之为断路器失灵。

3、失灵保护的原因断路器失灵故障的起因很多，如：断路器操作机构的故障，断路器跳闸线圈的故障，直流电源消失等等。

4、增设断路器失灵保护的必要性系统发生故障后，如果出现了断路器失灵的情况，而又没有增设失灵保护，会造成严重的后果。

例如：变压器出现故障，保护动作，断路器却拒绝动作，这样会严重损坏变压器甚至导致变压器着火；又如：当线路发生故障，而断路器拒动时，如果不增设断路器失灵保护，线路及发变组的后备保护将动作，切除故障，这样就会扩大停电范围，造成很大的经济损失。

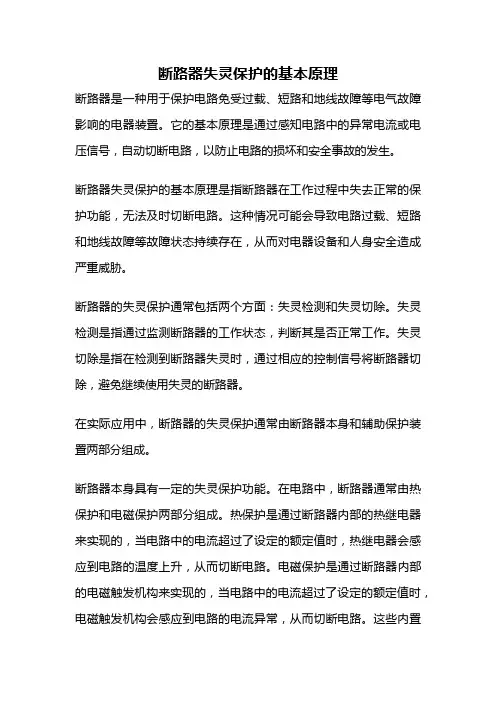

5、断路器失灵保护工作原理1）断路器失灵保护由启动元件，时间元件及出口元件组成上图为断路器失灵保护的工作原理图另外：非电量保护（如变压器的重瓦斯，压力释放等）不起动断路器失灵保护。

2）断路器失灵保护出口逻辑如下a）经较短的时间延时跳开母联断路器；b）经较长的时间延时跳开与失灵支路所在同一母线上的所有支路断路器。

3）复合电压闭锁按母线段设计，采用低电压、零序电压和负序电压判据组成，任一判据满足动作条件或母线PT断线电压闭锁元件开放。

除复合电压闭锁功能外，装置还具有变压器、发变组等元件支路外部解除电压闭锁功能。
