浅谈断路器常见故障及处理对策

高压断路器是电力系统中最重要的开关设备，它担负着控制和保护的双重任务，如断路器不能在电力系统发生故障时及时开断，就可能使事故扩大，造成大面积停电。

为了满足开断和关合，断路器必须具备三个组成部分；①开断部分，包括导电、触头部分和灭弧室。

②操动和传动部分，包括操作能源及各种传动机构。

③绝缘部分，高压对地绝缘及断口间的绝缘。

此三部分中以灭弧室为核心。

断路器按灭弧介质的不同可分为：油断路器，利用绝缘油作为灭弧和绝缘介质，触头在绝缘油中开断，又可分为多油和少油断路器。

压缩空气断路器，利用高压力的空气来吹弧的断路器。

六氟化硫断路器，指利用六氟化硫气体作为绝缘和灭弧介质的断路器。

真空断路器，指触头在真空中开断，利用真空作为绝缘和灭弧介质的断路器。

断路器的分合操作是依靠操作机构来实现，根据操作机构能源形式的不同，操作机构可分为：电磁机构，指利用电磁力实现合闸的操作机构。

弹簧机构，指利用电动机储能，依靠弹簧实现分合闸的操作机构。

液压机构，指以高压油推动活塞实现分合闸的操作机构。

气动机构，指以高压力的压缩空气推动活塞实现分合闸的操作机构。

操作机构还有组合式的，例如气动弹簧机构是由气动机构实现合闸，由弹簧机构分闸。

操作机构一般为独立产品，一种型号的操作机构可以配几种型号的断路器，一种型号的断路器可以配几种型号的操作机构。

下面就不同灭弧介质的断路器和不同型式操作机构分别介绍断路器在运行时最常见的故障，以及原因分析。

1．断路器本体的常见故障1．1油断路器本体序号常见故障可能原因1 渗漏油固定密封处渗漏油，支柱瓷瓶、手孔盖等处的橡皮垫老化、安装工艺差和固定螺栓的不均匀等原因。

轴转动密封处渗漏油，主要是衬垫老化或划伤、漏装弹簧、衬套内孔没有处理干净或有纵向伤痕及轴表面粗糙或轴表面有纵向伤痕等原因。

2 本体受潮帽盖处密封性能差。

其他密封处密封性能差。

3 导电回路发热接头表面粗糙。

静触头的触指表面磨损严重，压缩弹簧受热失去弹性或断裂。

断路器常见故障及分析断路器是电气系统中常见的保护设备，用于保护电路和设备免受过载、短路和接地故障的影响。

然而，断路器本身也会发生各种故障。

本文将探讨一些常见的断路器故障及其分析。

常见的断路器故障包括断电、跳闸和失灵等。

断电是指断路器无法打开，电流无法通过的情况。

跳闸是指断路器在额定电流以下时自动断开电路的情况。

失灵是指断路器无法正常工作，无法提供应有的保护功能。

一、断电故障：1.断路器触点氧化：长期使用后，断路器内部的触点可能会受潮或氧化，导致接触不良，从而引起断电故障。

解决方法是清洁或更换触点。

2.过载保护失效：当电路中的负载超过断路器额定电流时，断路器应该自动跳闸断开电路，以保护电路和设备免受危害。

如果过载保护失效，断路器将无法断开电路，从而引起断电故障。

解决方法是重新设置合适的过载保护参数或更换断路器。

3.短路保护失效：当电路存在短路故障时，断路器应该自动跳闸断开电路，以避免设备受损。

如果短路保护失效，断路器将无法断开电路，从而引起断电故障。

解决方法是重新设置合适的短路保护参数或更换断路器。

二、跳闸故障：1.过载：如果电路中的负载超过断路器的额定电流，断路器将自动跳闸断开电路，以保护电路和设备免受损害。

解决方法是重新评估电路的负载情况，确保不超过断路器的额定电流。

2.短路：短路故障是指电路的两个相或电源之间出现直接连接，电流瞬间过大。

断路器应该能够快速地跳闸以避免设备受损。

解决方法是重新评估电路的连接，并确保电路中没有直接短接的部分。

三、失灵故障：1.断路器机械部件损坏：断路器的机械部件如弹簧、弹片等可能会因长期使用而损坏，导致断路器失灵。

解决方法是更换损坏的机械部件。

2.整定装置故障：断路器的整定装置是用来设置断路器的过载和短路保护参数的。

如果整定装置故障，断路器将无法正确地进行保护。

解决方法是重新设置整定装置或更换断路器。

3.电气故障：断路器的电气部件如继电器、热释放器等可能会因电气故障而失灵。

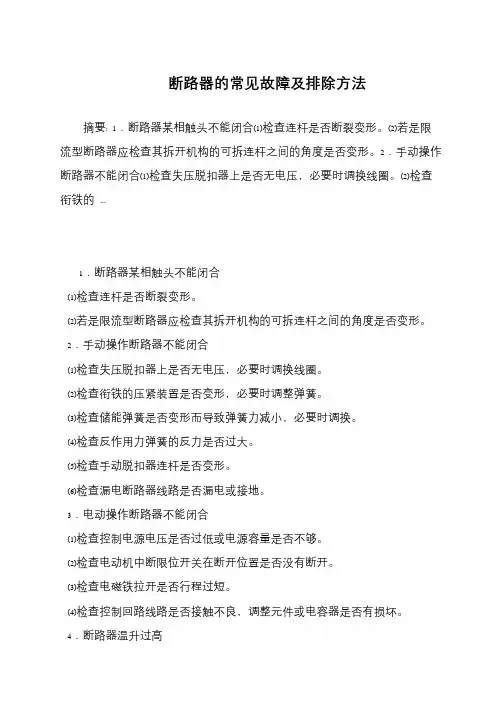

断路器的常见故障及排除方法摘要: 1．断路器某相触头不能闭合(1)检查连杆是否断裂变形。

(2)若是限流型断路器应检查其拆开机构的可拆连杆之间的角度是否变形。

2．手动操作断路器不能闭合(1)检查失压脱扣器上是否无电压，必要时调换线圈。

(2)检查衔铁的...1．断路器某相触头不能闭合(1)检查连杆是否断裂变形。

(2)若是限流型断路器应检查其拆开机构的可拆连杆之间的角度是否变形。

2．手动操作断路器不能闭合(1)检查失压脱扣器上是否无电压，必要时调换线圈。

(2)检查衔铁的压紧装置是否变形，必要时调整弹簧。

(3)检查储能弹簧是否变形而导致弹簧力减小，必要时调换。

(4)检查反作用力弹簧的反力是否过大。

(5)检查手动脱扣器连杆是否变形。

(6)检查漏电断路器线路是否漏电或接地。

3．电动操作断路器不能闭合(1)检查控制电源电压是否过低或电源容量是否不够。

(2)检查电动机中断限位开关在断开位置是否没有断开。

(3)检查电磁铁拉开是否行程过短。

(4)检查控制回路线路是否接触不良，调整元件或电容器是否有损坏。

4．断路器温升过高(1)检查触头的接触压力是否过小，调整触头弹簧压力或更换触头弹簧。

(2)检查主回路连接螺钉是否松动，有无氧化层。

(3)检查断路器的触头是否磨损严重。

(4)检查断路器的触头是否被电弧烧出了金属颗粒，应铲除并打磨平整。

5．分励脱扣器不能使断路器断开(1)检查线圈是否有断线或匝间是否短路。

(2)检查电源电压是否过低。

(3)检查线路是否有故障或螺钉松动。

(4)检查再扣接触面是否过大。

6．欠电压脱扣器不能使断路器立即断开(1)检查脱扣力是否过小，调整弹簧，提高拉力。

(2)检查储能弹簧力是否减小。

(3)机构是否卡死，如生锈、变形等。

7．闭合断路器后经过一段时候后又断开(1)检查过流脱扣器长延时整定值是否过小，如过小应调整。

(2)检查电子式过流脱扣器零件是否损坏。

8．起动电动机时断路器立即断开(1)检查过流脱扣器瞬动整定值是否过小，如过小应适当调整。

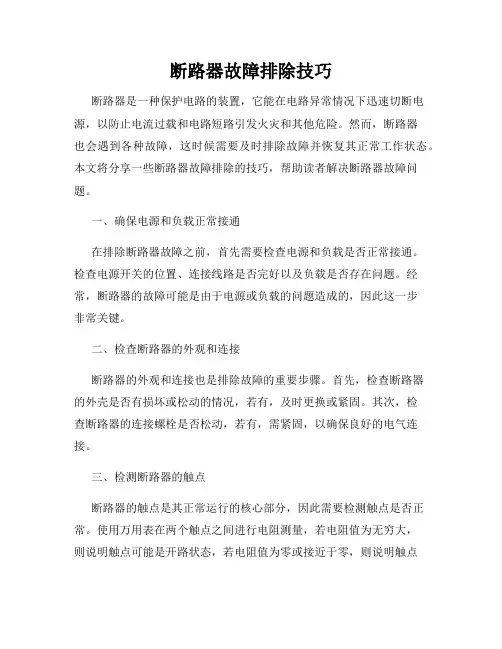

断路器故障排除技巧断路器是一种保护电路的装置，它能在电路异常情况下迅速切断电源，以防止电流过载和电路短路引发火灾和其他危险。

然而，断路器也会遇到各种故障，这时候需要及时排除故障并恢复其正常工作状态。

本文将分享一些断路器故障排除的技巧，帮助读者解决断路器故障问题。

一、确保电源和负载正常接通在排除断路器故障之前，首先需要检查电源和负载是否正常接通。

检查电源开关的位置、连接线路是否完好以及负载是否存在问题。

经常，断路器的故障可能是由于电源或负载的问题造成的，因此这一步非常关键。

二、检查断路器的外观和连接断路器的外观和连接也是排除故障的重要步骤。

首先，检查断路器的外壳是否有损坏或松动的情况，若有，及时更换或紧固。

其次，检查断路器的连接螺栓是否松动，若有，需紧固，以确保良好的电气连接。

三、检测断路器的触点断路器的触点是其正常运行的核心部分，因此需要检测触点是否正常。

使用万用表在两个触点之间进行电阻测量，若电阻值为无穷大，则说明触点可能是开路状态，若电阻值为零或接近于零，则说明触点可能是短路状态。

根据测量结果，判断触点的工作情况，并采取相应的措施修复或更换触点。

四、尝试复位断路器有时，断路器故障可能只是由于过载或短路引起的，这时候可以尝试复位断路器。

即先将断路器切断电源，等待一段时间后再重新合上断路器。

这个过程可以清除断路器内部的热量，消除触点的粘连现象，恢复其正常工作状态。

若成功复位并恢复正常，则说明故障只是暂时的，但仍然需要进一步检查和维护。

五、查找并排除故障原因如果以上步骤均未能解决断路器故障问题，需进一步查找并排除故障的原因。

可以从以下几个方面入手：1. 检查电线和连接器是否损坏，是否有松动或断裂情况，及时更换或修复。

2. 检查负载是否正常工作，如灯泡是否烧坏，电动机是否堵塞等，修复故障负载。

3. 检查电路是否存在短路或接地故障，使用测试仪器进行全面检测，并修复或更换故障部件。

六、定期检查和维护为了避免断路器故障的发生，定期检查和维护至关重要。

断路器故障分析汇总1. 断路器启动困难：当断路器无法正常启动时，可能是由于供电不足或者机械部件损坏所致。

在这种情况下，需要检查供电电压和电流是否正常，并且对机械部件进行检修或更换。

2. 断路器频繁跳闸：频繁跳闸可能是由于过载、短路或者断路器故障引起。

需要对电路进行全面检查，找出并解决故障的根源，以确保系统的稳定运行。

3. 断路器无法闭合：当断路器无法正常闭合时，可能是由于触头磨损或者弹簧松弛导致的。

需要对断路器内部的触头和弹簧进行检修或更换，以恢复其正常闭合状态。

4. 断路器局部放电：局部放电可能会导致绝缘破坏，进而引发火灾和其他安全隐患。

需要对断路器绝缘进行定期检查和维护，及时发现并处理局部放电问题。

总的来说，断路器故障可能来源于电气、机械以及绝缘等多个方面，因此需要对断路器及其周围设备进行全面、细致的检查和维护。

只有做好断路器的故障分析和处理工作，才能确保电力系统的正常运行，提高系统的安全可靠性。

断路器是电力系统中非常重要的设备，其主要作用是在电路中断开或接通电流，以保护电气设备和人员免受过载、短路和其他故障的影响。

然而，断路器在长期使用过程中，可能会出现各种故障，影响电力系统的正常运行。

因此，对断路器故障进行分析和处理至关重要。

首先，我们需要对断路器进行定期的检查和维护，以确保其正常运行。

这包括对断路器的电气部分、机械部分和绝缘部分进行全面的检查。

对于电气部分，需要检查断路器的电流和电压等参数是否在正常范围内，以及断路器的触头是否磨损；对于机械部分，需要检查断路器的操作机构是否灵活可靠，触头闭合是否正常；对于绝缘部分，需要检查断路器的绝缘状态是否良好，是否存在局部放电等问题。

通过定期的检查和维护，可以有效预防断路器故障的发生。

然而，即便进行了定期的检查和维护，断路器仍然可能出现故障。

接下来我们将对几种常见的断路器故障进行详细分析。

1. 过载导致的断路器跳闸：过载是导致断路器频繁跳闸的常见原因之一。

断路器有哪些常见故障和解决方法？一、断路器电气故障1. 过载故障过载是指断路器负载超过其额定电流而造成的故障。

过载故障的原因可能是电路负荷增加、短路故障等。

解决过载故障的方法有两种：一是增加断路器的额定电流，但这需要根据实际情况进行评估和计算；二是限制电路负荷，可以通过增加并联断路器、更换负载或者进行定期维护等方式来实现。

2. 短路故障短路是指电路中两个极性之间或者同极性之间意外短接而产生的故障。

短路故障可能导致断路器烧坏、电气设备损坏，甚至引发火灾等严重后果。

解决短路故障的方法有三种：一是通过检查电路布线和接线端子，修复短路点；二是安装短路保护器，及时切断短路电流；三是采用高短路容量的断路器来防止过电流损坏。

3. 漏电故障漏电是指电气设备出现绝缘缺陷或者接地故障导致的电流泄漏现象。

漏电故障的危害较大，不仅会造成设备损坏，还有触电的风险。

解决漏电故障的方法主要有两种：一是检查设备的绝缘情况，及时修复或更换损坏的绝缘材料；二是安装漏电保护器，监测电气系统的漏电情况，一旦发现漏电现象，能够及时切断电流。

二、断路器机械故障1. 断路器卡死断路器卡死是指断路器在运行中无法正常切断电路，造成设备无法正常使用的故障。

产生这种故障的原因可能是机械部件磨损、污染、润滑不良等。

解决断路器卡死的方法有两种：一是进行例行维护，定期清洁和润滑机械部件，保持其灵活性；二是更换磨损严重的机械部件，恢复断路器的正常运行。

2. 断路器无法闭合断路器无法闭合是指断路器在开合过程中无法完全接触或者闭合，导致电路无法通电的故障。

造成这种故障的原因可能是断路器触头接触不良、弹簧松弛等。

解决断路器无法闭合的方法有两种：一是清洁断路器的触头，确保其接触良好；二是调整或更换松弛的弹簧，使其能够正常闭合。

三、断路器其他故障1. 触头烧蚀触头烧蚀是指断路器在长时间运行中，由于电弧的作用导致触头出现烧蚀现象。

触头烧蚀可能会导致接触不良，影响正常运行。

断路器的异常运行及事故处理一、引言断路器作为电力系统中的重要保护设备，承担着保护电力设备和系统的重要任务。

然而，在运行过程中，断路器可能会浮现异常运行情况，甚至发生事故。

本文将详细介绍断路器的异常运行原因、常见故障类型以及相应的事故处理方法。

二、断路器的异常运行原因1. 绝缘失效：绝缘失效是导致断路器异常运行的常见原因之一。

当断路器的绝缘性能下降或者失效时，可能导致电弧产生、漏电等问题，从而引起异常运行情况。

2. 机械故障：断路器的机械部件如弹簧、触头等存在磨损、松动等问题，可能导致断路器无法正常闭合或者分闸，进而引起异常运行。

3. 控制电路故障：断路器的控制电路如电磁铁、电动机等存在故障时，可能导致断路器无法正确操作，从而引起异常运行。

4. 外界因素干扰：外界因素如短路、过电压等可能对断路器的正常运行产生干扰，导致断路器异常运行。

三、断路器的常见故障类型1. 断路器无法闭合：当断路器无法闭合时，可能是由于机械部件故障、控制电路故障或者外界因素干扰等原因引起。

此时，需要检查并修复故障部件，消除外界干扰，确保断路器能够正常闭合。

2. 断路器无法分闸：断路器无法分闸可能是由于机械部件故障、绝缘失效或者控制电路故障等原因引起。

处理方法包括检查机械部件、维护绝缘性能、修复控制电路等。

3. 断路器频繁跳闸：断路器频繁跳闸可能是由于绝缘失效、外界干扰或者电力系统负荷过大等原因引起。

解决方法包括加强绝缘检测、消除外界干扰、优化负荷分配等。

4. 断路器发生电弧：当断路器发生电弧时，可能会造成严重的火灾和爆炸事故。

应采取措施，如使用电弧消弧装置、提高绝缘性能等，防止电弧事故的发生。

四、断路器事故处理方法1. 断路器故障诊断：在发生断路器异常运行时，首先需要进行故障诊断，确定故障的具体原因。

可以通过检查机械部件、控制电路以及绝缘性能等方面进行诊断。

2. 断路器维修与更换：根据故障诊断结果，对断路器进行维修或者更换故障部件。

关于断路器的典型故障分析及预防措施探讨断路器是电路中非常重要的保护设备，它能够在电路发生故障时自动切断电源，起到保护电器设备和人身安全的作用。

随着断路器的使用，也会出现一些故障问题，例如断路器跳闸频繁、断路器不工作等问题。

本文将针对断路器的典型故障进行分析，并探讨预防措施。

一、断路器的典型故障1. 断路器跳闸频繁断路器跳闸频繁是断路器常见的故障现象，可能是由于电流超载、短路、过电流等原因引起的。

电流超载是指负载电流超过了断路器的额定电流，导致断路器跳闸保护。

短路则是指电路中出现了两个相位之间的直接短接，导致电流过大，同样会引起断路器跳闸。

而过电流则是指电路中的过电流保护装置失效，导致断路器无法及时切断电源。

2. 断路器不工作断路器不工作可能是由于内部零部件损坏、接触不良、热老化等原因引起的。

当断路器内部零部件损坏时，会导致断路器无法正常工作。

断路器的接触部分如果长期使用，可能会出现接触不良的情况，影响了断路器的正常工作。

断路器在长时间工作后，可能会因为热老化而导致不工作。

二、预防措施探讨1. 定期检查与维护为了避免断路器的故障，需要定期对断路器进行检查与维护。

可以检查断路器的接线端子是否松动、接触部位是否受损、热老化情况等，并对其进行相应的维护与修理。

还需要对断路器的额定电流进行检测，确保其能够正常工作。

2. 谨慎使用电器设备在使用电器设备时，要谨慎选择合适的电器设备，并确保电器设备的功率不超过断路器的额定电流。

避免长时间过载使用电器设备，以免引起断路器的跳闸故障。

3. 提高断路器的技术水平提高断路器的技术水平，采用先进的材料与工艺，研发出更加耐用、可靠的断路器产品。

通过技术手段对断路器的工作状态进行监测与记录，及时发现并处理潜在的故障问题。

4. 合理安装与使用断路器在安装断路器时，要避免长时间暴露在高温、潮湿、腐蚀等环境中，选择合适的安装位置与方式，减少外界对断路器的影响。

在使用断路器时，要遵守使用规程，避免过载或短路等情况发生。

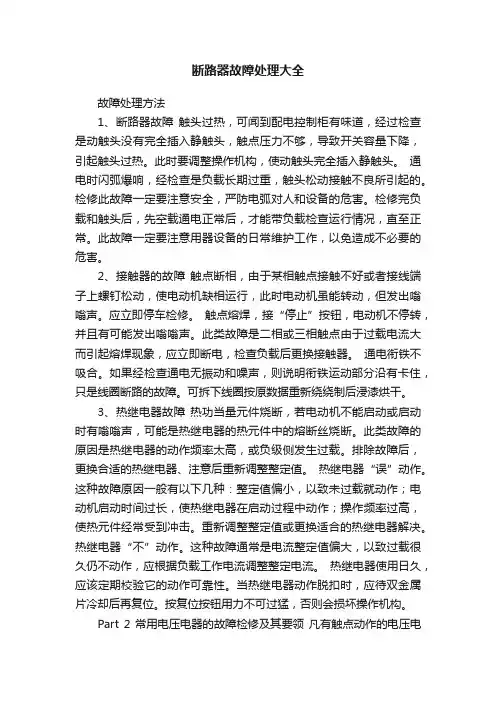

断路器故障处理大全故障处理方法1、断路器故障触头过热，可闻到配电控制柜有味道，经过检查是动触头没有完全插入静触头，触点压力不够，导致开关容量下降，引起触头过热。

此时要调整操作机构，使动触头完全插入静触头。

通电时闪弧爆响，经检查是负载长期过重，触头松动接触不良所引起的。

检修此故障一定要注意安全，严防电弧对人和设备的危害。

检修完负载和触头后，先空载通电正常后，才能带负载检查运行情况，直至正常。

此故障一定要注意用器设备的日常维护工作，以免造成不必要的危害。

2、接触器的故障触点断相，由于某相触点接触不好或者接线端子上螺钉松动，使电动机缺相运行，此时电动机虽能转动，但发出嗡嗡声。

应立即停车检修。

触点熔焊，接“停止”按钮，电动机不停转，并且有可能发出嗡嗡声。

此类故障是二相或三相触点由于过载电流大而引起熔焊现象，应立即断电，检查负载后更换接触器。

通电衔铁不吸合。

如果经检查通电无振动和噪声，则说明衔铁运动部分沿有卡住，只是线圈断路的故障。

可拆下线圈按原数据重新绕绕制后浸漆烘干。

3、热继电器故障热功当量元件烧断，若电动机不能启动或启动时有嗡嗡声，可能是热继电器的热元件中的熔断丝烧断。

此类故障的原因是热继电器的动作频率太高，或负级侧发生过载。

排除故障后，更换合适的热继电器、注意后重新调整整定值。

热继电器“误”动作。

这种故障原因一般有以下几种：整定值偏小，以致未过载就动作；电动机启动时间过长，使热继电器在启动过程中动作；操作频率过高，使热元件经常受到冲击。

重新调整整定值或更换适合的热继电器解决。

热继电器“不”动作。

这种故障通常是电流整定值偏大，以致过载很久仍不动作，应根据负载工作电流调整整定电流。

热继电器使用日久，应该定期校验它的动作可靠性。

当热继电器动作脱扣时，应待双金属片冷却后再复位。

按复位按钮用力不可过猛，否则会损坏操作机构。

Part 2 常用电压电器的故障检修及其要领凡有触点动作的电压电器主要由触点系统、电磁系统、灭孤装置三部分组成。

断路器的故障排除与维护技巧断路器是电气系统中的重要保护设备，常用于控制和保护电路，当电路中发生故障时能够迅速切断电流，确保电气设备和人身安全。

然而，由于长期使用或其他原因，断路器可能会出现故障或损坏，需要进行排除和维护。

本文将介绍断路器的故障排除与维护技巧。

一、断路器故障排除技巧1. 无法正常工作：当断路器无法正常工作时，首先需要检查供电是否稳定，排除电源问题。

如果电源正常，可以检查断路器内部是否有杂质或损坏的元件，如烧毁的触头、熔丝等，及时更换损坏部件。

2. 触头接触不良：断路器触头的接触不良是常见的故障之一。

接触不良会造成断路器无法正常断开电路。

可以使用洁净纸或细砂布对触头进行清洁，确保良好的接触，避免因接触不良而导致的故障。

3. 过载保护失灵：断路器的过载保护功能非常重要，可避免电路过载而产生的潜在危险。

当断路器的过载保护失灵时，需要检查过载保护装置是否运作正常，如热熔丝是否破裂或电磁式过载保护器是否吸附。

4. 短路保护失效：短路是电路中最常见也最危险的故障之一。

断路器的短路保护功能可以有效切断电路，避免电流过大而引发事故。

当短路保护失效时，需要检查短路保护装置是否正常工作，如电磁式短路保护器是否吸附。

5. 漏电保护失效：漏电是一种常见的电气故障，可能会造成触电伤害或火灾。

断路器的漏电保护功能可以检测并切断漏电电流，保证人身安全和电气回路的正常运行。

当漏电保护失效时，需要检查漏电保护器是否工作正常，如漏电动作装置是否损坏。

二、断路器维护技巧1. 定期检查：定期对断路器进行检查是保持其正常工作的关键。

可以每年或半年对断路器进行一次全面检查，包括清洁触头、检查熔丝是否完好、测试过载保护和短路保护等功能是否正常。

2. 清洁保养：定期清洁断路器可以确保其良好的工作状态。

可以使用洁净纸或细砂布对断路器进行清洁，去除污垢和杂质，保证良好的触头接触。

3. 更换损坏零部件：如果在检查中发现断路器有损坏的零部件，如烧毁的触头或熔丝，应及时更换。
