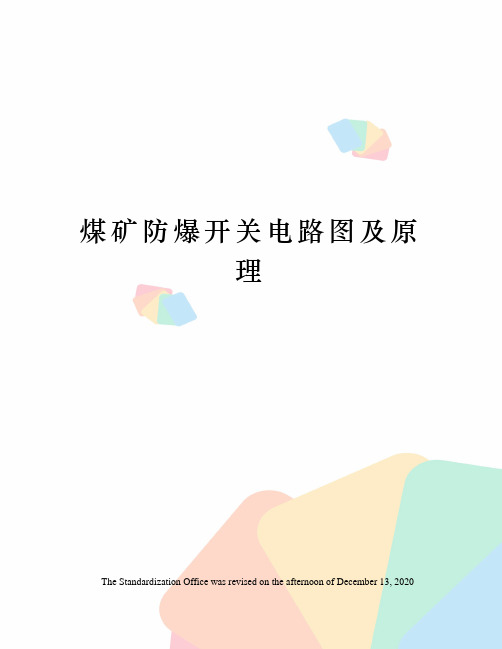

煤矿防爆开关电路图及原理The Standardization Office was revised on the afternoon of December 13, 2020一、起动前的准备工作：A：使用本体按扭起动，首先将本体上的远近扭子开关打在近控位，然后把接线腔的2线、9线分别接地。
B：使用远方控制时，将本体上的远近扭子开关打在远控位，拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理：闭合隔离开关GK，控变TB经保险RD获得电源，二次36V输出，电动机综合保护器得电，33线对电路作绝缘检测，若无漏电4、3接点闭合。
允许开关起动。
1、近控时起动过程：按下起动按扭近QA后，接触器线圈1、线圈3得直流电吸合。
回路如下：TB—4—保护器（4、3）—D1—线圈1—C1—线圈3—D4—6—近TA—近QA—近—2—地—地—9—TB。
接触器触点C闭合，开关起动。
C1打开（把线圈2、线圈4接入控制回路），C2闭合（当远QA断开时作控制通路），C3断开（切断绝缘检测电路与主回路的连接，防止高压进入保护电路），C4闭合（允许联锁开关起动）。
2、自保、维持过程：开关起动后自保接点C2的闭合、大电流起动接点C1的打开，开关处于自保和小电流维持吸合状态。
[回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止：需要停止时，按下近TA切断控制回路电流通路即可。
[C1、C3闭合，C2、C4打开，做好下次起动准备]。
提示远控起动时：按下远QA回路如下：TB—4 —保护器（4、3）—D1—线圈1—C1—线圈3—6—近TA—1（此时远、近选择在远的位置）—远QA—远TA—地—地—9—TB远控自保、维持过程：回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
远控停止：按下远TA或近TA都可以切断控制回路电流通路。

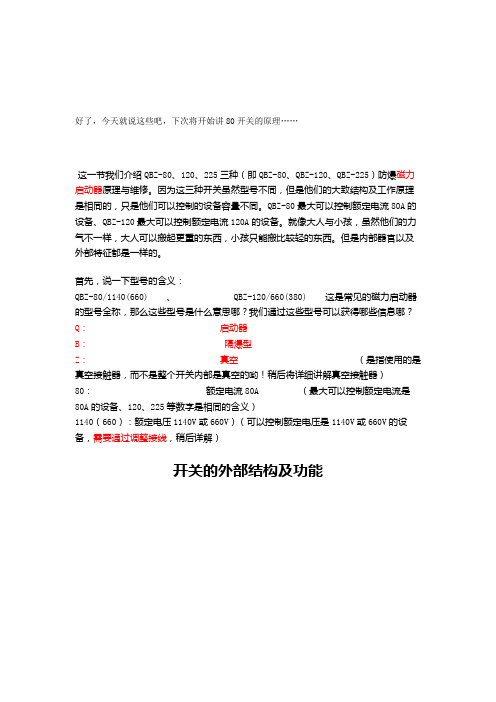

好了，今天就说这些吧，下次将开始讲80开关的原理……这一节我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、 QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
防爆按钮开关是一种特殊的开关装置，基于它特殊的功能，它在危险环境中非常重要，例如石油化工品生产厂车间、煤矿井下、燃气管道维修等领域。
它通过一系列复杂而又精准的工序进行生产加工，确保在危险环境中仍能起到可靠的作用。
一、的使用环境当仪表、电器等设备使用于易燃、易爆、腐蚀性、尘埃较大等危险作业环境时，在设备的安装、使用、维护等方面应严格执行防爆标准。
因此，广泛应用于石油化工、煤矿、军工等危险环境，以确保操作员的安全，同时防止恶性事故的发生。
二、的组成和原理1. 组成由操作按钮、触点、弹簧、电路板、外壳和安装底座六部分组成。
操作按钮：按压操作时的人机接口。
触点：按钮按下后的接头。
弹簧：用于控制开关的回弹和接触力。
电路板：用于连接与绝缘。
外壳：采用防爆外壳材料，起到防爆、防腐蚀的作用。
安装底座：适配某些特殊设备，以完成开关的装配操作。
2. 原理的原理是通过电路板和触点的配合实现开关的控制。
当按钮被按下时，触点之间建立起电气连接，通路的开启或关闭依赖于按下的程序或设备的状态。
三、的安全应用在安全环保方面帮助很大，在使用过程中需要遵守一些作业规范，才能确保最大限度地避免危险发生。
1. 安装规范的安装要符合防爆条件规范。
特别是在操作手动时，需要从操作者的安全角度考虑，，并采用适当的遮挡措施，使操作者远离开关上部附近的危险区域。
2. 接线规范的接线要符合防爆条件规范。
必须采取严格的防爆电源盒以及铠装电缆管等特殊措施，确保连接线的可靠性和稳定性。
3. 操作规范的特殊性质，使得只有经过了专门的培训和学习才可操作。
操作者需认真进行操作指导，规避误操作等隐患，并确保因误操作而导致的针对生产安全和设备可靠性的问题。
总之，在危险环境中有着重要的作用。
制造商需要确保生产质量，相关操作人员需要深入理解和掌握开关的操作规范，以提高操作安全性，为危险环境下的安全生产打下坚实的基础。
第三节矿用隔爆型低压自动馈电开关本节主要讲解目前煤矿井下常用的较先进的BKD630／1140（660）智能型矿用隔爆型真空馈电开关的用途、结构和工作原理。
一、用途与结构1、应用场合：有瓦斯煤尘爆炸危险的场所、井下变电所或配电点。
2、控制对象：作用配电开关，控制保护低压供电网络。
3、结构（对照实物讲解）4、作用：在正常操作时手动分、合闸，当被保护线路发生短路或漏电时，自动跳闸，起到保护作用。
还具有过载、短路、过电压、欠电压、漏电和漏电闭锁保护；具有断路器故障测试、保护功能自检测、系统自检、网络通讯等功能；具有电源、通讯状态、运行、过载预告、故障等指示灯和液晶屏信号指示。
二、工作原理图5-41）电源环节：由电源变压器和综合板组成。
2）控制环节：（1）合闸：电动、按下1SB（2）分闸：电动、按下2SB分闸、手动脱扣分闸。
3）保护环节：（1）保护装置的动作：过载、短路、漏电保护（2）保护装置的信号指示：过电压、欠电压、过载时红色指示灯FLT闪亮；当发生短路、漏电故障→FLT常亮。
（3）保护装置的实验：按2SB进入测试程序，实验顺序：过载→短路→过压→欠压。
4）参数的查看与设置（1）参数的查看：6个参数：电压等级、额定电流、短路倍数、本机地址、波特率、总开关／分开关。
（2）参数的设置表5-65）MODBUS网络通信功能系统进入通信状态时，蓝色通信指示灯亮小结：1、用途与结构2、工作原理：电源环节、控制环节、保护环节、参数的查看与设置。
MODBVS网络通信功能。
作业： P125：5。
>下一页<。
煤矿防爆开关的技术要求煤矿防爆开关是在矿井工作环境中运行的电气设备，它的主要作用是为矿井提供安全电力供应并控制电气设备的运行。
由于煤矿工作环境存在爆炸性气体和粉尘，煤矿防爆开关必须具备一定的技术要求，以确保矿井的安全运行。
下面是煤矿防爆开关的技术要求的一些重要内容。
1.防爆性能要求：煤矿防爆开关必须具备良好的防爆性能，能够防止电弧、火花和高温点火源等引发爆炸的危险。
其主要技术指标包括防爆等级、防护类别和防爆方式等。
2.适用环境要求：煤矿防爆开关应当能适应矿井中的恶劣工作环境，能够在高温、低温、潮湿和腐蚀性气体等条件下正常运行。
同时，开关本身应具备耐腐蚀、耐磨损和耐高温的特性。
3.电气性能要求：煤矿防爆开关在工作时需要能够正常进行电气控制，具备良好的电气性能，如接触可靠、断开正常、负载能力强等。
此外，开关的接线端子应设有防松装置，以保证连接的稳固性。
4.机械性能要求：煤矿防爆开关在使用过程中需要承受一定的机械强度，能够抵御振动、冲击和外力的影响。
开关的机械强度要求高，能够确保长时间使用不损坏。
5.其他要求：煤矿防爆开关还需要满足一些其他的技术要求，如可靠性要求、故障诊断要求和扩展性要求等。
可靠性要求是指开关能够长期稳定地工作，不产生故障或故障率极低；故障诊断要求是指开关能够自动检测和诊断故障，并给出相应的报警信号；扩展性要求是指开关具备扩展功能，能够满足不同工况下的控制需求。
总之，煤矿防爆开关的技术要求非常严格，需要具备良好的防爆性能、适应恶劣环境的能力、良好的电气和机械性能，以及其他技术要求。
这些要求的达到可以保证矿井的电气控制系统安全可靠地运行，预防火灾和爆炸事故的发生，保障矿工的生命财产安全。
