1996年技工学校井下电钳专业毕业后，进入煤矿从事防爆低压电器设备的维修工作，至今已有16年了。
16年来，从一个什么也不懂的新工人，到现在熟练掌握了各种防爆设备的原理结构以及常见故障的维修。
这期间，走了不少的弯路。
每当我遇到疑难问题，想从书上找到答案的时候，却找不到关于维修防爆开关的图书，而网上的资料也是少之又少。
只能抱着产品说明书、原理图、再结合其他的电工类图书对遇见的故障进行分析、解决。
为了让在煤矿工作的电工朋友们，尤其是新进入煤矿的电工朋友，尽快的了解防爆磁力启动器以及其他防爆设备的原理、结构、用途和常见的故障与维修。
我将这16年来学习到的关于防爆电器的知识以及在工作中总结的维修经验与技巧在这里与整理出一套教程《防爆磁力启动器原理与维修》与大家分享。
我计划这套教程从简单的80防爆开关开始讲、然后讲解80N、照明综保、煤电钻综保、低压馈电开关、QJZ系列智能型开关、各种组合开关和移动变电站的高低压馈电开关。
目前考虑是这些，以后根据情况可能还会增加。
这将是一个漫长的过程，所以也请你耐心的等候，没事就来看看。
这套教程会不断的更新……总目录34510、矿用隔爆型移动变电站原理与维修11、对《煤矿电器原理与维修》系列教程编写的一次总结煤矿防爆开关简述【2011年12月14日】最近几天比较忙，所以没能及时的更新帖子，让大家久等了。
那么现在就开讲吧。
从哪里开始呢？就从防爆开关的作用开始吧。
我想可能很多坛友都知道防爆开关的作用，但是我还是要讲一下的。
因为我刚开始参加工作的时候，很长一段时间，都不知道这些防爆开关的具体用途。
每天都在修开关，学习这些开关的原理、结构、维修方法。
但是就是不知道它们是做什么用的。
因为我不下井。
防爆开关的用途防爆开关的作用，就像我们家里的开关用来开灯、关电灯一样。
主要用于接通与断开井下用电设备的电源，像耙装机电机、绞车电机、皮带机电机等。
有的坛友疑惑了，我们家里的开关这么小，而这里的开关怎么这么大，还有个笨重的外壳？家里的开关只有一对触点，而这个开关里面怎么这么多原件？我们知道，煤矿井下经常会有瓦斯涌出，瓦斯属于易燃气体，当瓦斯的浓度在5%～16% 且氧气浓度达到12%以上，在这样的环境中，万一出现明火，就会引起爆炸。
一、起动前的准备工作：A ：使用本体按扭起动，首先将本体上的远近扭子开关打在近控位，然后把接线腔的 2 线、9线分别接地。
B ：使用远方控制时，将本体上的远近扭子开关打在远控位，拆除接线腔内的 2 线与地的连接。
9 线保持接地。
二、工作原理：闭合隔离开关GK控变TB经保险RD获得电源，二次36V输出，电动机综合保护器得电，33线对电路作绝缘检测，若无漏电4、3接点闭合。
允许开关起动。
1 、近控时起动过程：按下起动按扭近QA后,接触器线圈1、线圈3得直流电吸合。
回路如下：TB— 4—保护器（4、3）—D1—线圈1 —C1—线圈3 —D4 — 6—近TA —近QA-近一2—地一地一9—TB接触器触点C闭合，开关起动。
C1打开（把线圈2、线圈4接入控制回路），C2闭合（当远QA断开时作控制通路），C3断开（切断绝缘检测电路与主回路的连接，防止高压进入保护电路），C4闭合（允许联锁开关起动）。
2、自保、维持过程：开关起动后自保接点C2的闭合、大电流起动接点C1的打开，开关处于自保和小电流维持吸合状态。
［回路：TB — 4—保护器（4、3）—D1—线圈1 —线圈2—线圈4—线圈3—D4-6—近TA—C2-2—地一地一9—TB］。
3、停需要停止：止时，按下近TA切断控制回路电流通路即可。
[C1、C3闭合，C2 C4打开，做好下次起动准备] 。
提示远控起动时：按下远QA回路如下：T — 4 —保护器（4、3）—D1—线圈1 —C1—线圈3 —6—近TA-1 （此时远、近选择在远的位置）一远QA-远TA —地一地一9—TB远控自保、维持过程：回路：TB — 4—保护器（4、3）—D1—线圈1 —线圈2—线圈4—线圈3 —D4 —近TA- C2- 2—TA-地一地一9—TB。
远控停止：按下远TA或近TA都可以切断控制回路电流通路。
三、电路划分：开关电路可划分为主回路，控制回路，保护回路。
1 、主回路，：我们把图中供电动机M转动的动力电路称主回路。

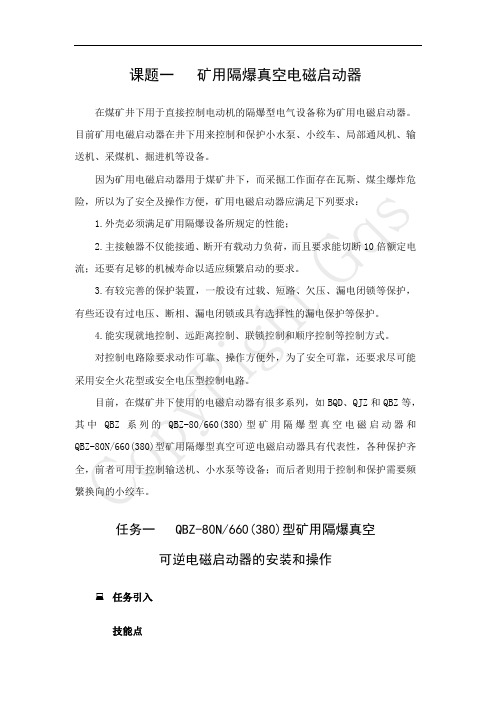

课题一矿用隔爆真空电磁启动器在煤矿井下用于直接控制电动机的隔爆型电气设备称为矿用电磁启动器。
目前矿用电磁启动器在井下用来控制和保护小水泵、小绞车、局部通风机、输送机、采煤机、掘进机等设备。
因为矿用电磁启动器用于煤矿井下，而采掘工作面存在瓦斯、煤尘爆炸危险，所以为了安全及操作方便，矿用电磁启动器应满足下列要求：1.外壳必须满足矿用隔爆设备所规定的性能；2.主接触器不仅能接通、断开有载动力负荷，而且要求能切断10倍额定电流；还要有足够的机械寿命以适应频繁启动的要求。
3.有较完善的保护装置，一般设有过载、短路、欠压、漏电闭锁等保护，有些还设有过电压、断相、漏电闭锁或具有选择性的漏电保护等保护。
4.能实现就地控制、远距离控制、联锁控制和顺序控制等控制方式。
对控制电路除要求动作可靠、操作方便外，为了安全可靠，还要求尽可能采用安全火花型或安全电压型控制电路。
目前，在煤矿井下使用的电磁启动器有很多系列，如BQD、QJZ和QBZ等，其中QBZ系列的QBZ-80/660(380)型矿用隔爆型真空电磁启动器和QBZ-80N/660(380)型矿用隔爆型真空可逆电磁启动器具有代表性，各种保护齐全，前者可用于控制输送机、小水泵等设备；而后者则用于控制和保护需要频繁换向的小绞车。
任务一 QBZ-80N/660(380)型矿用隔爆真空可逆电磁启动器的安装和操作任务引入技能点●会安装QBZ-80N/660(380)型隔爆型真空可逆电磁启动器。
●会操作QBZ-80N/660(380)型隔爆型真空可逆电磁启动器。
知识点●QBZ-80N/660(380)型隔爆型真空可逆电磁启动器的结构。
任务引入某采区有一台QBZ-80N/660(380)型矿用隔爆真空可逆电磁启动器，如图1所示。
用它来控制一台调度绞车，其局部供电系统如图2所示。
应如何操作这台电磁启动器来启动或停止调度绞车，如何安装。
图1 QBZ-80N/660(380)型隔爆型真空电磁启动器1-电源进出线嘴 2-控制线进出线嘴 3-负荷出线嘴 4-隔爆空腔5-隔离开关操作手柄 6-停止按钮 7-启动按钮 8-接线盒 9-转盖图2 某采区配电点对电磁启动器与调度绞车局部供电系统1-电源线2-负荷线3-启动器4-绞车电动机任务分析图1所示设备的全称为QBZ-80N/660(380)型矿用隔爆型真空可逆电磁启动器，是一种矿用磁力启动器。

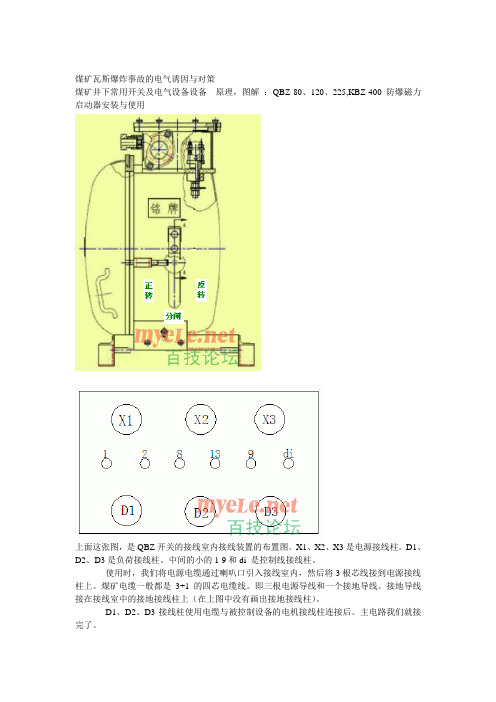

煤矿瓦斯爆炸事故的电气诱因与对策煤矿井下常用开关及电气设备设备---原理，图解：QBZ-80、120、225,KBZ-400防爆磁力启动器安装与使用上面这张图，是QBZ开关的接线室内接线装置的布置图。
X1、X2、X3是电源接线柱。
D1、D2、D3是负荷接线柱。
中间的小的1-9和di 是控制线接线柱。
使用时，我们将电源电缆通过喇叭口引入接线室内，然后将3根芯线接到电源接线柱上。
煤矿电缆一般都是3+1的四芯电缆线。
即三根电源导线和一个接地导线。
接地导线接在接线室中的接地接线柱上（在上图中没有画出接地接线柱）。
D1、D2、D3接线柱使用电缆与被控制设备的电机接线柱连接后。
主电路我们就接完了。
控制电路的连接就是图中1、2、8、13、9、di 接线柱的连接。
如果是本地控制（就是使用开关本身的启动和控制按钮控制），将2号和9号接线柱相连后，再与接线室内的接地接线柱连接就可以了。
连接好电源线和负载线之后，首先从上一级开关的馈电开关给QBZ开关送上电，然后将QBZ开关的隔离开关打到“正传”或“反转”的位置，（如下图）在按下启动按钮，被控制的设备就可工作了。
停止的时候，停止的时候，只需要按下停止按钮，本控制的设备就可以停止工作。
在设备长时间不使用，或进行设备检修时，要将隔离开关旋转到“分闸”位置。
注意：隔离开关在从合闸位置旋转到“分闸”的过程中，要按住停止按钮，否则你是扳不动隔离开关的。
这是开关“五防”功能里的其中一种，作用是防止带负荷分离隔离开关。
所以，当你扳隔离开关扳不动的时候，一定要看看是不是忘了按停止按钮，或者是没有按到位。
QBZ防爆开关的隔离开关除了具有断开电源的作用外，还具有换向的作用，就是拥有“正转”和“反转”两个位置。
如果设备的电机原来是正转的，你只需要将隔离开关打到“反转”的位置。
防爆开关完好标准上面这张图，是QBZ开关的接线室内接线装置的布置图。
X1、X2、X3是电源接线柱。
D1、D2、D3是负荷接线柱。
我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口：接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。
好了，今天就说这些吧，下次将开始讲80开关的原理……这一节我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
《防爆开关原理与维修教程》之一，教程全部内容：欢迎加本人QQ：2363945025（验证时请注名：防爆开关）图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三图四大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
煤矿防爆开关工作原理QA近CC 3C 4C 2C 1C线圈2线圈4线圈3线圈1D4D3D2D1近接触器80开关电路图X 3X 2X 1远TA远QA TA 近远D 3D 2D 1RC电动机综合保护器TB RDGK一、起动前的准备工作：A ：使用本体按扭起动，首先将本体上的远近扭子开关打在近控位，然后把接线腔的2线、9线分别接地。
B ：使用远方控制时，将本体上的远近扭子开关打在远控位，拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理：闭合隔离开关GK ，控变TB 经保险RD 获得电源，二次36V 输出，电动机综合保护器得电，33线对电路作绝缘检测，若无漏 电4、3接点闭合。
允许开关起动。
1、近控时起动过程：按下起动按扭近QA 后，接触器线圈1、线圈3得直流电吸合。
回路如下：TB —4—保护器（4、3）—D1—线圈1—C1—线圈3—D4—6—近TA —近QA —近—2—地—地—9—TB 。
接触器触点C 闭合，开关起动。
C1打开（把线圈2、线圈4接入控制回路），C2闭合（当远QA断开时作控制通路），C3断开（切断绝缘检测电路与主回路的连接，防止高压进入保护电路），C4闭合（允许联锁开关起动）。
2、自保、维持过程：开关起动后自保接点C2的闭合、大电流起动接点C1的打开，开关处于自保和小电流维持吸合状态。
[回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止：需要停止时，按下近TA切断控制回路电流通路即可。
[C1、C3闭合，C2、C4打开，做好下次起动准备]。
提示远控起动时：按下远QA回路如下：TB—4 —保护器（4、3）—D1—线圈1—C1—线圈3—6—近TA—1（此时远、近选择在远的位置）—远QA—远TA—地—地—9—TB远控自保、维持过程：回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
