一、矿用钢丝绳1．钢丝绳钢丝绳使用要遵照《煤矿安全规程》第363条----第376条。
注：钢丝绳的安全系数是钢丝绳各钢丝拉断力的总和（不包括试验不合格的钢丝绳拉断力）与钢丝绳的计算的最大静拉力（包括绳端有重和钢丝绳悬垂长度的重量）之比。
1．1提升装置第381---388条2．钢丝绳的基本知识2．1、钢丝绳及其结构钢丝绳的三个基本元件：1、钢丝：A、光面钢；B、镀锌钢丝；2、绳芯：A、纤维绳芯；B、镀锌钢丝；3、股：A、点接触；B、线接触；C、面接触；2．2、钢丝绳的捻距钢丝绳的捻距是指股围绕芯旋转一周所前进的直线中离。
钢丝绳的实测距离应该：以绳头到少15m处量出连续5个捻距的总长度，取其平均值。
规定：全绳长度上捻距允许有不大于其实测平均捻距±3%的偏差。
2．3、钢丝绳捻向及捻法：A、右交互捻ZS，指钢丝绳右捻Z，其股左捻S；B、左交互捻SZ，指钢丝绳左捻S，其股右捻Z；C、右交互捻ZZ，指绳、股右捻Z；D、左同向捻SS，指绳、股左捻S；2．4、钢丝绳同向捻与互捻钢丝绳性能的比较：1．同向捻钢丝绳比交互捻钢丝绳抗弯曲、抗磨损、抗硬化能力强。
2．同向捻钢丝绳的局限性。
a.同向捻钢丝绳用于两端固定的场合，否则在受力时将会剧烈旋转。
b.它在卷筒上或滑轮上承受冲击载荷能力低，不能在小直径滑轮或卷筒上承受极限载荷，其搞挤压能力不及于交互捻钢丝绳。
3．钢丝绳的直径3．1钢丝绳直径的测量方法：A、在无张力的情况下，于绳端头15m以外的直线部位进行。
B、在相距至少1m的两个截面上并在同一截面相互垂直方向各测量一个直径，取四个测量结果的平均值。
3．2钢丝绳允许直径偏差的范围（%）只允许有正公差，不允许有负公差，其具体数据见下表：外层股钢丝绳数量越多，抗疲劳性能越好，外层股钢丝绳越少越粗，抗磨损性能好。
4、钢丝绳的生产标准GB1102—74 GB8918—88 GB/T8918—96 APL—9AISO（国际标准组织）5、钢丝绳代号标记5．1、完整标记：18.5NAT6(9+9+1)NF1770ZS190GB1102产品标准代号最小破断拉力捻向:右交互捻钢丝公称抗拉强度纤维芯钢丝绳的结构型式钢丝绳的表面状态(光面)钢丝绳的公称直径简化标记：18.5NAT6×19S+NF1570ZS190或6×19S-18.5NAT+NF1570ZS1906、如何选择钢丝绳考虑其安全性能和使用寿命：强调使用线接触钢丝绳，推广使用面接触钢丝绳。

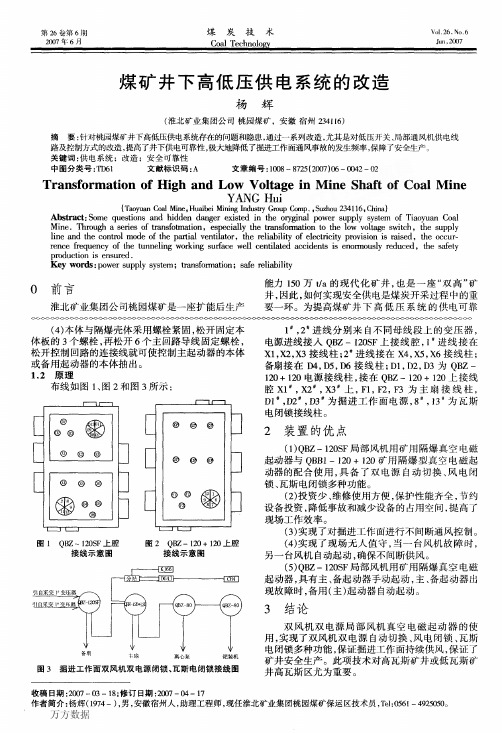

第２６卷第６期煤炭技术Ｖｃ，１．２６，Ｎｏ．６２００７年６月ＣｏａＪＴｅｅｈｎｏｌｏ鼎Ｊｕｎ＇２００７煤矿井下高低压供电系统的改造杨辉（淮北矿业集团公司桃园煤矿，安徽宿州２３４１１６）摘要：针对桃园煤矿井下高低压供电系统存在的问题和隐患，通过一系列改造，尤其是对低压开关、局部通风机供电线路及控制方式的改造，提高了井下供电可靠性，极大地降低了掘进工作面通风事故的发生频率，保障了安全生产。
关键词：供电系统；改造；安全可靠性中图分类号：，ＩＤ６１文献标识码：Ａ文章编号：１００８—８７２５（２００７）０６—００４２一０２ＴｒａｎｓｆｏｒｍａｔｉｏｎｏｆＨｉｇｈａｎｄＬｏｗＶｏＩｔａｇｅｉｎＭｉｎｅＳｈａｆｔｏｆＣｏａｌＭｉｎｅＹＡＮＧＨｕｉ【Ｔａ吖ｕａｎＣｏａｌＭｉｎｅ，ＨｕａｉｂｅｉＭｉｎｉｎｇＩｎｄｌｌｓ时ＧｍｕｐＣｏｍｐ．。
Ｓｕｚｈｏｕ２３４１１６，Ｃｌｌｉｎａ）Ａｂｓ订舵ｔ：Ｓｏｍｅｑｕｅｓｔｉｏｎｓａｎｄｈｉｄｄｅｎｄａｎｇｅｒｅｘｉｓｔｅｄｉｎｔ｝ｌｅｏｑ西ｎａｌｐｏｗｅｒｓｕｐｐｌｙｓｙｓｔｅｍｏｆＴｉａｏｙｌＪａｎＣｏａｌＭｉｎｅ．７ｍｍｕｇｈｓｅｒｉｅｓｏｆｔｍｎｓｆｏ咖ａｔｉｏｎ，ｅｓｐｅｃｉａｌｌｙｔ｝ｌｅｔ舢ｓｆｏⅡｎａｔｉｏｎｔ０ｔ｝ｌｅ１０ｗｖｏｌ孵ｓ埘ｔｃｈ，ｔｈｅｓｕｐｐｌｙｌｉｎｅａｎｄｔｈｅｃｏｎｎＤｌｍｏｄｅｏｆｔｈｅｐａｎｉａｌｖｅｎｔｉｌａｔｏｒ，ｔｈｅＩ＿；ｅｌｉａ！ｂｉｌｉｔｖｏｆｅｌｅｃｔｒｉｃｉｔｖｐｒｏｖｉｓｉｏｎｉｓｒａｉｓｅｄ，山ｅｏｃｃｕ卜ｒｅｎｃｅｆ｝ｅｑｕｅｎｃｙｏｆｔｈｅｔｕｎｎｅｌｉｎｇｗｏｒｋｉｎｇｓｕｒｆ如ｅｗｅＵｃｅｍｉｌａｔｅｄａｃｃｉｄｅｎｔｓｉｓｅｎｏｍｌｏｕｓｌｖｒｅｄｕｃｅｄ，ｔｈｅｓ碰ｂｔｖｐｒｏｄｕｃｔｉｏｎｉｓｅｎｓｕｒｅｄ．１沁ｙｗｏｒｄｓ：ｐｏｗｅｒｓｕｐｐｌＶｓＶｓｔｅｍ；ｔｒａｎｓｆｏｎｎａｔｉｏｎ；ｓａｆｅｒｅｌｉａｂｉｌｉｔｖＯ前言淮北矿业集团公司桃园煤矿是一座扩能后生产ｏ．。
一、起动前的准备工作：A：使用本体按扭起动，首先将本体上的远近扭子开关打在近控位，然后把接线腔的2线、9线分别接地。
B：使用远方控制时，将本体上的远近扭子开关打在远控位，拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理：闭合隔离开关GK，控变TB经保险RD获得电源，二次36V输出，电动机综合保护器得电，33线对电路作绝缘检测，若无漏电4、3接点闭合。
允许开关起动。
1、近控时起动过程：按下起动按扭近QA后，接触器线圈1、线圈3得直流电吸合。
回路如下：TB—4—保护器（4、3）—D1—线圈1—C1—线圈3—D4—6—近TA—近QA—近—2—地—地—9—TB。
接触器触点C闭合，开关起动。
C1打开（把线圈2、线圈4接入控制回路），C2闭合（当远QA断开时作控制通路），C3断开（切断绝缘检测电路与主回路的连接，防止高压进入保护电路），C4闭合（允许联锁开关起动）。
2、自保、维持过程：开关起动后自保接点C2的闭合、大电流起动接点C1的打开，开关处于自保和小电流维持吸合状态。
[回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止：需要停止时，按下近TA切断控制回路电流通路即可。
[C1、C3闭合，C2、C4打开，做好下次起动准备]。
提示远控起动时：按下远QA回路如下：TB—4 —保护器（4、3）—D1—线圈1—C1—线圈3—6—近TA—1（此时远、近选择在远的位置）—远QA—远TA—地—地—9—TB远控自保、维持过程：回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
远控停止：按下远TA或近TA都可以切断控制回路电流通路。
三、电路划分：开关电路可划分为主回路，控制回路，保护回路。
1、主回路，：我们把图中供电动机M转动的动力电路称主回路。
主回路从电源接线柱X1、X2、X3→换向刀闸GK→接触器C→负荷侧接线柱D1、D2、D3。
国家安全监管总局国家煤矿安监局关于发布禁止井工煤矿使用的设备及工艺目录禁止使用和淘汰的煤矿设备及工艺目录（第一批）1．采用DW10断路器的矿用隔爆型馈电开关2．QC83-80/660、QC83-80 /660 N、QC83-120/660(380)、QC83-225/330(380)矿用隔爆型电磁起动器3．煤矿用隔爆型插销开关4． PB2、PB3、PB4型矿用隔爆高压开关5．油浸式低压电气设备（井下硐室外禁止使用；硐室内自2007年1月1日起禁止使用）6．BJO2系列隔爆型三相异步电动机、BJ3系列隔爆型三相异步电动机7．KJ1600/1220单筒缠绕式矿井提升机8．非防爆运输机车（煤与瓦斯突出矿井和瓦斯喷出危险区域禁止使用）9．钢丝绳牵引的耙装机（高瓦斯区域、煤与瓦斯突出危险区域煤巷掘进工作面禁止使用）10．ZYZ、ZY3型液压支架11．单光源矿用安全帽灯（按国家煤矿安全监察局煤安监监察字[2005]30号文件执行）12．柳条（藤条、竹条）矿用安全帽13．非阻燃抗静电输送带14．非阻燃电缆15．非阻燃抗静电风筒16．铝包电缆17．铝芯电缆（采区低压电缆禁止使用）18．黑火药、冻结或半冻结的硝化甘油类炸药19．导爆管、普通导爆索和火雷管20．巷道采煤方法21．前进式采煤方法（高瓦斯矿井、煤与瓦斯突出矿井、开采易自燃和自燃的煤层（薄煤层除外）矿井的采煤工作面禁止采用）禁止井工煤矿使用的设备及工艺目录（第二批） 1.QC8、QC10、QC12系列电磁起动器（发布之日起 一年后禁止使用） 2.采用CJ8、CJ10系列接触器的矿用隔爆型电磁起动器（发布之日起一年后禁止使用）3.采用JR0，JR9，JR14，JR15，JR16-A、B、C、D系列热继电器的矿用隔爆型电磁起动器和综合保护装置（发布之日起一年后禁止使用）4.采用DZ10系列塑壳断路器的矿用隔爆型馈电开关（发布之日起一年后禁止使用） 5.HD6、HD3-100、HD3-200、HD3-400、HD3-600、HD3-1000、HD3-1500型刀开关（发布之日起一年后禁止使用） 6.GL动圈式反时限过流继电器（发布之日起一年后禁止使用） 7.KSJ、KSJL系列变压器（发布之日起一年后禁止使用） 8.油断路器（发布之日起一年后禁止使用） D型绞车电控（发布之日起一年后禁止使用） 10.非本质安全电话机（包括普通电话机和矿用隔爆磁石电话机和矿用隔爆磁石电话机，发布之日起禁止使用） 11.非防爆柴油机无轨胶轮车（发布之日起禁止使用） 12.单缸防爆柴油机无轨胶轮车（发布之日起禁止使用） 13.JKA型矿井提升机（发布之日起一年后禁止使用） 14.KJ型矿井提升机（发布之日起一年后禁止使用） 15.XKT型矿井提升机（发布之日起一年后禁止使用） 16.水阻调速的调度绞车（发布之日起一年后禁止使用） 17.JBT局部通风机（发布之日起一年后禁止使用） 18.回采工作面木支柱支护(800毫米以下煤层除外。
1. 漏电的危害有哪些？答案:漏电的危害主要有：1、可能导致人身触电。
2、可能造成雷管先爆炸。
3、可能产生电火花，引起瓦斯煤尘爆炸。
4、可能造成电气火灾。
2. 简述风电和瓦斯电闭锁装置的功能？答案:风电闭锁就是局部风机停止运转时，能立即自动切断局部风机供风巷道中的一切电源的装置。
瓦斯电闭锁装置的功能：被监测地点的瓦斯超限时，能立即自动切断被监测地点的一切电源。
3. 在井下使用电气测量仪表时，《煤矿安全规程》是如何规定的？答案:《煤矿安全规程》规定：普通型携带式电气测量仪表必须在瓦斯浓度在1%以下的地点使用。
4. 简述煤矿井下三大保护及其作用？答案:煤矿井下三大保护是：漏电保护，过流保护，保护接地。
漏电保护的作用在于，当电网对地绝缘电阻下降到发生漏电危险程度时，能立即切断故障线路电源。
过流保护的作用在于，当用电设备及电缆发生过负荷、短路、断相时，能立即切断故障设备或线路的电源。
保护接地的作用主要是防止因设备漏电使外壳带电而发生人身触电事故。
5. 如何防止井下电气火灾？答案:1、井下电缆要选用矿用型（具有不延燃护套）橡套电缆。
2、按《煤矿安全规程》的规定做好电缆的连接悬挂。
3、坚持使用好过负荷、短路漏电保护装置，并加强日常维修保养工作。
4、及时清除电气设备周围的可燃物质，按规定配备足够灭火器材。
6. 井下供电中"三专""两闭锁"各指什么？答案:"三专"指专用开关、专用变压器、专用电缆。
"两闭锁"指风电闭锁、瓦斯电闭锁。
7. 用螺栓固定的防爆接合面在什么情况下为失爆？答案:有下列情况之一者即为失爆：1、缺螺栓、弹簧垫圈或螺母；2、弹簧垫圈未压平或螺栓松动；3、螺栓或螺孔滑扣，未采取规定措施。
8. 井下哪些地点应设局部接地极？答案:1、每个装有电气设备的硐室；2、每个单独装设的变压电气设备；3、每个低压配电点；4、连接动力铠装电缆的每个接线盒和三通接线盒。
DW80系列矿用防爆自动馈电开关
KBD系列矿用隔爆型自动馈电开关
讲
明
书
济源市金光电器有限公司
一、用途
KBD系列矿用隔爆型自动馈电开关（以下简称馈电开关）适用于交流50赫，电压至
660伏的煤矿或周围介质中含有甲烷族爆炸性气体的工业企业中，作为线路馈电开关之用，当线路发生过载或短路时，能自动切断电路。
二、适用条件：
⑴海拔高度不超过1000米；
⑵周围介质温度不高于＋40℃，不低于－30℃；
⑶周围介质的相对湿度不大于97%；
⑷有爆炸危险性气体（甲烷族）及煤尘的环境中；
⑸不含有破坏金属及绝缘的腐蚀性气体的环境中；
⑹与垂直面的倾斜度不超过15°；
⑺安装处振幅不大于0.5毫米，频率不大于每分钟600次；
⑻须能防止水和其它液体侵入的地点。
型号含义：K B D □/ □
额定电压
额定电流
低压
防爆型
馈电开关
三、结构
KBD系列矿用隔爆型自动馈电开关是由一台GXW1-200400RD矿用断路器装在具有盖子的防爆外壳中，并附有连接电缆的防爆接线箱。
馈电开关的外壳为圆柱形，外壳与盖的连接是采纳转盖式结构，外壳的右边有自动馈电开关的操作手柄，用以分断和闭合自动馈电开关，盖子与自动馈电开关的操作手柄装有防止盖子打开时闭合自动馈电开关的联锁装置，如要打开盖子，则必须先分断自动馈电开关，并用专门螺杆将自动馈电开关的操作手柄锁于分断位置，否则盖子不能打开。
外壳上的防爆接线箱，用以引进和引出电源电缆及操纵电缆，并具有喇叭形的压盘和压紧螺母，橡胶密封圈和金属垫圈。
使电缆和进出线装置压紧。
通过出线螺母，可将引出线接在检漏继电器上。
壳身下部装有拖架。
⒈外壳 ⒉接线箱 ⒊自动开关 ⒋操作手柄 ⒌接地螺栓 6. 拖架
图一：KBD 系列防爆开关外形图
来自电网 接下一台自动开关
接起动器KBD 自动馈电开关原理接线图 图二：KBD 系列防爆馈电开关接线原理图
四、技术数据
1、 防爆开关的额定电压、额定电流、过电流脱扣器的额定电流及整定电流列于表1
注：过电流脱扣器动作电流对整定值的偏差不大于±20%。
2、馈电开关的额定电压、额定电流、短路接通与分断能力见表2。
表2
表3
注：分励脱扣器的动作电压范畴为额定电压的75～105%。
五、检查、安装、调整
1、安装之前要进行如下的检查与调整；
⑴检查馈电开关右侧铭牌上的技术数据是否与所需相符。
⑵外观检查，是否有明显的运输过程中损害，阻碍性能者应予更换。
⑶打开上方接线箱箱盖与转盖，合上断路器，用1000伏兆欧表测量绝缘电阻应不小于5兆欧，否则应进行烘干处理。
⑷检查断路器在闭合和分断过程中，其可动部分应与灭弧罩的零件无卡、碰现象。
机构灵活，自由脱扣器装置工作性能正常。
合上断路器，用手向上推动拉杆或向上按动分励脱扣器的衔铁，断路器应迅速分断。
⑸将三相瞬时式过电流脱扣器的整定电流调到所需要值。
2、安装
⑴馈电开关必须要垂直安装，倾斜的角度不得大于15度，以确保馈电开关正常工作。
⑵连接电缆前，必须注意进出线的正确性，标有“电源”的透亮隔板下方的接线端为进线端。
⑶用柔软橡胶电缆连接至馈电开关，应将电缆套进隔爆接线箱两侧的进出线装置的喇叭形压紧出口或压紧螺母、橡胶密封圈和金属垫圈中，并用喇叭形压紧出线口或压紧螺母等压紧，不致因重力使电缆拔脱。
不使用的出线口，应用喇叭形压紧出线口、橡胶密封圈和金属堵封板等加以专门好的堵封。
⑷馈电开关的外壳必须接地，由外壳右下方支板上的铜质接地片和接地螺钉来完成。
⑸分励脱扣器的电压选择是否符合电源电压。
⑹安装完毕后，盖上接线箱箱盖和转盖，应检查接线箱和箱盖结合面之间的间隙不大于0.2毫米，转盖与外壳结合面之间的间隙不得大于0.4毫米。
六、维护
1、馈电开关的机构各个磨擦部份必须定期地涂以润滑油。
2、防爆面处应定期检查。
⑴有否损害；
⑵有否防锈油脂；
⑶间隙是否超过承诺值。
3、馈电开关在分断短路电流后，应进行触头的检查（必须将电源切除），并将断路器上的烟痕抹净。
在检查触头时必须注意到：
⑴假如在触头接触面上形成有小的金属粒时，则必须用锉刀将其排除，并保持触头原有的形状。
⑵假如触头的厚度小于1毫米（银钨合金的厚度），则必须更换和进行调整。
调整后的触头的初压力为(3～4)×9.8 N，终压力为（6.5～8）×9.8 N，开距为36～40毫米。
⑶在触头检查及调整完毕后，应对馈电开关的其他部分（如过电流脱扣器等）进行检查。
⑷当灭弧罩损坏（尽管只有一个灭弧罩损坏）或灭弧罩不处的罩损坏时，均不承诺通电运转，必须用新的更换。
