煤矿防爆开关电路图及原理
- 格式：doc
- 大小：511.00 KB
- 文档页数：4
下载文档原格式
合集下载
井下防爆开关电气原理 (1)
一、矿用钢丝绳1．钢丝绳钢丝绳使用要遵照《煤矿安全规程》第363条----第376条。
注：钢丝绳的安全系数是钢丝绳各钢丝拉断力的总和（不包括试验不合格的钢丝绳拉断力）与钢丝绳的计算的最大静拉力（包括绳端有重和钢丝绳悬垂长度的重量）之比。
1．1提升装置第381---388条2．钢丝绳的基本知识2．1、钢丝绳及其结构钢丝绳的三个基本元件：1、钢丝：A、光面钢；B、镀锌钢丝；2、绳芯：A、纤维绳芯；B、镀锌钢丝；3、股：A、点接触；B、线接触；C、面接触；2．2、钢丝绳的捻距钢丝绳的捻距是指股围绕芯旋转一周所前进的直线中离。
钢丝绳的实测距离应该：以绳头到少15m处量出连续5个捻距的总长度，取其平均值。
规定：全绳长度上捻距允许有不大于其实测平均捻距±3%的偏差。
2．3、钢丝绳捻向及捻法：A、右交互捻ZS，指钢丝绳右捻Z，其股左捻S；B、左交互捻SZ，指钢丝绳左捻S，其股右捻Z；C、右交互捻ZZ，指绳、股右捻Z；D、左同向捻SS，指绳、股左捻S；2．4、钢丝绳同向捻与互捻钢丝绳性能的比较：1．同向捻钢丝绳比交互捻钢丝绳抗弯曲、抗磨损、抗硬化能力强。
2．同向捻钢丝绳的局限性。
a.同向捻钢丝绳用于两端固定的场合，否则在受力时将会剧烈旋转。
b.它在卷筒上或滑轮上承受冲击载荷能力低，不能在小直径滑轮或卷筒上承受极限载荷，其搞挤压能力不及于交互捻钢丝绳。
3．钢丝绳的直径3．1钢丝绳直径的测量方法：A、在无张力的情况下，于绳端头15m以外的直线部位进行。
B、在相距至少1m的两个截面上并在同一截面相互垂直方向各测量一个直径，取四个测量结果的平均值。
3．2钢丝绳允许直径偏差的范围（%）只允许有正公差，不允许有负公差，其具体数据见下表：外层股钢丝绳数量越多，抗疲劳性能越好，外层股钢丝绳越少越粗，抗磨损性能好。
4、钢丝绳的生产标准GB1102—74 GB8918—88 GB/T8918—96 APL—9AISO（国际标准组织）5、钢丝绳代号标记5．1、完整标记：18.5NAT6(9+9+1)NF1770ZS190GB1102产品标准代号最小破断拉力捻向:右交互捻钢丝公称抗拉强度纤维芯钢丝绳的结构型式钢丝绳的表面状态(光面)钢丝绳的公称直径简化标记：18.5NAT6×19S+NF1570ZS190或6×19S-18.5NAT+NF1570ZS1906、如何选择钢丝绳考虑其安全性能和使用寿命：强调使用线接触钢丝绳，推广使用面接触钢丝绳。
矿用馈电开关电路原理简介
矿用馈电开关电路原理简介
KBZ馈电开关主要用于煤矿井下，交流50Hz,额定电压为1140V/660V、660V/380V,额定电流在400A及以下的供电系统中，作为总开关、分支开关。
电路原理说明
本开关主要由防爆外壳、本体组成，本体主要由真空断路器，保护系统等组成。
真空断路器采用手动合闸、分闸、电磁分闸故障时电磁脱扣分闸，这种方式简单、可靠、易于维修。
真空管的额定电流为400安培，电压为1140V,极限分断能力为9000安培，电寿命为1*104次，机械寿命为1*104。
保护系统中各主要器件作用：
1．电源变压器
—次电压为380、660V、1140V
二次电压为0-28V、0-15V-110V、0-70V、17V-0-17V
2．电流互感器
把一次电流信号变换为二次直流电压信号，互感器用环氧树脂灌封，有两个出线，一端接地，—端送入保护插件。
二端不可颠倒相接。
3三相电抗器
采用星形接法，由中心点送入保护插件使用，其作用为：
A,输出零序电压信号。
B直流监测电压通过三相电抗器中心点接入三相电网。
4零序电流互感器
零序电流互感器用高导磁材料做成铁芯，外绕几千匝绕组，并在该绕组上取得漏电信号。
互感器用环氧树脂灌封，有两个出线端：_端接地，一端送入漏电保护插件，二者不可颠倒连接。
工作原理
上电工作：提起合闸手柄，电源开关闭合，主变压器得电，漏电插件、过载插件投入工作，电源指示灯亮，同时漏电闭锁检测，若负载绝缘正常，TQ圈不吸合，方可合闸，若检测负载漏电，则丁頌圈吸合，漏电指示，不能合闸。
原理图如下：。
煤矿防爆80开关电路图及原理
一、起动前的准备工作：A ：使用本体按扭起动，首先将本体上的远近扭子开关打在近控位，然后把接线腔的 2 线、9线分别接地。
B ：使用远方控制时，将本体上的远近扭子开关打在远控位，拆除接线腔内的 2 线与地的连接。
9 线保持接地。
二、工作原理：闭合隔离开关GK控变TB经保险RD获得电源，二次36V输出，电动机综合保护器得电，33线对电路作绝缘检测，若无漏电4、3接点闭合。
允许开关起动。
1 、近控时起动过程：按下起动按扭近QA后,接触器线圈1、线圈3得直流电吸合。
回路如下：TB— 4—保护器（4、3）—D1—线圈1 —C1—线圈3 —D4 — 6—近TA —近QA-近一2—地一地一9—TB接触器触点C闭合，开关起动。
C1打开（把线圈2、线圈4接入控制回路），C2闭合（当远QA断开时作控制通路），C3断开（切断绝缘检测电路与主回路的连接，防止高压进入保护电路），C4闭合（允许联锁开关起动）。
2、自保、维持过程：开关起动后自保接点C2的闭合、大电流起动接点C1的打开，开关处于自保和小电流维持吸合状态。
［回路：TB — 4—保护器（4、3）—D1—线圈1 —线圈2—线圈4—线圈3—D4-6—近TA—C2-2—地一地一9—TB］。
3、停需要停止：止时，按下近TA切断控制回路电流通路即可。
[C1、C3闭合，C2 C4打开，做好下次起动准备] 。
提示远控起动时：按下远QA回路如下：T — 4 —保护器（4、3）—D1—线圈1 —C1—线圈3 —6—近TA-1 （此时远、近选择在远的位置）一远QA-远TA —地一地一9—TB远控自保、维持过程：回路：TB — 4—保护器（4、3）—D1—线圈1 —线圈2—线圈4—线圈3 —D4 —近TA- C2- 2—TA-地一地一9—TB。
远控停止：按下远TA或近TA都可以切断控制回路电流通路。
三、电路划分：开关电路可划分为主回路，控制回路，保护回路。
1 、主回路，：我们把图中供电动机M转动的动力电路称主回路。
矿用防爆开关详解

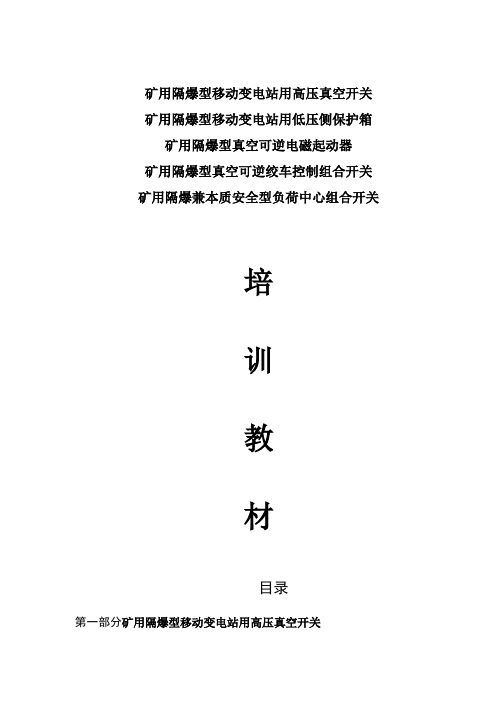

第四部分矿用隔爆兼本质安全型负荷中心组合开关
第一章 概述………………………………………………………………………2 第二章 总体结构及系统组成 …………………………………………………………4 第三章 主要电气性能……………………………………………………………………7 第四章 安装与接线………………………………………………………………………9 第五章 操作说明…………………………………………………………………………11 第六章 使用和操作………………………………………………………………………22 第七章 保养与维护……………………………………………………………………….24 第八章 包装、运输和贮存………………………………………………………………24
第三部分矿用隔爆型真空可逆绞车控制组合开关 一 概述…………………………………………………………………………… 二 结构特征与工作原理………………………………………………………
2 / 90
三 操作说明……………………………………………………………………… 四 安装、调整（或调试）………………………………………………… 五 使用注意事项……………………………………………………………… 六 安装保护装置及事故处理……………………………………………… 七 保养、维修………………………………………………………………… 八 运输、贮存………………………………………………………………… 九 开箱及检查………………………………………………………………… 十 其他…………………………………………………………………………
隔爆型低压综合保护箱，配套移动变电站采用国际流行的低压侧故障分断高压侧电源 的运行模式。该产品既吸纳了国际先进的智能化技术和结构型式，又有机地结合了中 国煤矿配套设备的特点，可与进口变压器和国产变压器配套使用。同时该产品符合 GB3836—2000《爆炸性环境防爆电气设优于国内同类产品，为我国煤矿井下提供了一种性能优良、安全可靠 的电气设备，是广大客户同类产品的最佳选择。
第一章 概述………………………………………………………………………2 第二章 总体结构及系统组成 …………………………………………………………4 第三章 主要电气性能……………………………………………………………………7 第四章 安装与接线………………………………………………………………………9 第五章 操作说明…………………………………………………………………………11 第六章 使用和操作………………………………………………………………………22 第七章 保养与维护……………………………………………………………………….24 第八章 包装、运输和贮存………………………………………………………………24
第三部分矿用隔爆型真空可逆绞车控制组合开关 一 概述…………………………………………………………………………… 二 结构特征与工作原理………………………………………………………
2 / 90
三 操作说明……………………………………………………………………… 四 安装、调整（或调试）………………………………………………… 五 使用注意事项……………………………………………………………… 六 安装保护装置及事故处理……………………………………………… 七 保养、维修………………………………………………………………… 八 运输、贮存………………………………………………………………… 九 开箱及检查………………………………………………………………… 十 其他…………………………………………………………………………
隔爆型低压综合保护箱，配套移动变电站采用国际流行的低压侧故障分断高压侧电源 的运行模式。该产品既吸纳了国际先进的智能化技术和结构型式，又有机地结合了中 国煤矿配套设备的特点，可与进口变压器和国产变压器配套使用。同时该产品符合 GB3836—2000《爆炸性环境防爆电气设优于国内同类产品，为我国煤矿井下提供了一种性能优良、安全可靠 的电气设备，是广大客户同类产品的最佳选择。
矿用低压防爆开关的原理及故障析演示幻灯片
大的嗡嗡(交流) 和电压调整牌上控制 头
声
变压器抽头相符
32
起动后电机稍负重 几分钟内停机或无 法起动
１．电流整定偏小
１．调整设定值到 稍大一 些最接近额
定电流的档位
通电后不合闸。
1、无电源或电压不 1、检查电源和接线。
对。
2、检查接线排，电
2、控制回路有断路。 源及开 关端子。
3、辅助开关常闭触 3、修理或更换辅助
3.识读电路图 电路图是电气图的核心，它详细表示了电路、 设备或成套装置的基本组成部分和连接关系， 是最难读懂的电气图样。看电路图时，首先 要分清主电路和辅助电路、交流回路和直流 回路，其次按照先看主电路再看辅助电路的 顺序进行识图。
看主电路时，通常要从上往下看，即从电源 开始，经控制元件，顺次往用电设备端看； 看辅助电路时，则应自上而下，从左向右看， 即先看电源，再顺次看各条回路，分析各条 回路元件的工作情况及其对主电路的控制关 系。通过看主电路，要搞清电气负载是怎样 获取电能的，电源都经过哪些元件到达负载。 通过看辅助电路，则应搞清它的回路构成、 各元件间的联系以及其动作情况等。
按钮的结构及工作原理 结构
工作原理
在按下按钮帽令其动作时，首先断开动断触点，再通过一定行程 后才接通动合触点；松开按钮帽时，复位弹簧先将动合触点分断， 通过一定行程后动断触点才闭合。
常用低压控制电器分类
)
其熔 它断 电器 器
(
如 按 钮 、 指
快螺管 速旋式 式塞
式
示
灯
等
行
开
程
关
开
电
关
器
继
接
点开路。
开关。
4、整流二极管损坏
矿用低压防爆开关的原理及故障析刘书平(三级)
2.产品的主要用途及适用范围
QBZ-80、120、200/1140(660)D 矿用隔爆型 真 空电磁起动器（以下简称起动器）适用于控制 交 流50HZ、电压为1140V 或660V、容量在 296KVA 以下的防爆电气设备（如：水泵、局部扇 风机 等）。可用于煤矿井下或其它周围空气中含有 爆 炸性气体（如：甲烷）的工矿企业中，但其周围 空气中不得含有腐蚀金属和破坏绝缘的活动性化 学物质。
3~2 控制图及常用控制方法 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
3-2 控制图及常用控制方法
本节介绍：看图：1、 原理图；2、安装接线图； 绘图：常用控制方法：单向控制；双向控制。 一、分类： 原理图：包括主回路、控制回路、辅助回路。 安装接线图：元件位置，接线位置。 （一）原理图： 1、主回路：为用电设备提供动力电的回路为主回路。 2、控制回路：提供给接触器线圈和继电器线圈的电流 （电压）回路为控制回路。 3、辅助回路：主要指信号、测量和保护等回路。 （二）安装接线图： 为安装和施工提供的图。
微 滚 直刀 动 动 动开 式 式 式关
智 开 装 能 启 置 式 式 式
电 电空直 子 动气流 式 式阻电 尼磁 式式
电 流 继 电 器
电 压 继 电 器
)
一、电气图的识读 1.电气图 电气图一般由电路图、技术说明、电气设 备（元件）明细表和标题栏四部分组成。 电路图是用规定的图形符号绘制，并按工 作顺序排列，详细表示电路、设备或成套 装置的全部基本组成部分和连接关系，而 不考虑其实际位置的一种简图。电路图一 般由主电路、控制保护电路及辅助电路等 组成，如图10-6所示。
3.结构原理
按电机运转方向的要求，合上隔离换向开关QS，电源接入 控制变压器初级得电，次级9、4两端输出36V交流电，使 JDB得 电，漏电检测开始。当主回路对地绝缘电阻符合要 求时，JDB内 继电器工作，常开点3、4接通，真空接触器 可投入使用，否则 接触器不能投入使用。当就地自控或集 中控制时，按下启动按 钮SB1，ZJ吸合，36V电源经ZJ1 接点，使真空接触器线圈KM （CKJ）吸合，常闭ZJ2打开， 这样当磁力起动器工作时，负荷 端电压不会通过33号线进 入JDB内，当真空接触器主触头接通，接触器线圈KM呈吸 合状态，这时KM2常开闭合自保。 运行中如发生短路、过载或断相等故障，则JDB动作切断 ZJ 的供电线路，使真空接触器KM立即分断。 停止时，按下停止按钮SB2，ZJ断电，ZJ1打开，真空接 触 器KM断开，停止对电机供电。
煤矿井下80开关原理介绍(井工程)
我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口：接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。
煤矿井下80开关原理介绍(井工程)
我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口：接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。
QBZ80开关原理图详解
《防爆开关原理与维修教程》之一，教程全部内容：欢迎加本人QQ：2363945025（验证时请注名：防爆开关）图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三图四大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
煤矿井下80开关原理介绍
我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口：接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿防爆开关电路图及原
理
The Standardization Office was revised on the afternoon of December 13, 2020
一、起动前的准备工作：
A：使用本体按扭起动，首先将本体上的远近扭子开关打在近控位，然后把接线腔的2线、9线分别接地。
B：使用远方控制时，将本体上的远近扭子开关打在远控位，拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理：闭合隔离开关GK，控变TB经保险RD获得电源，二次36V输出，电动机综合保护器得电，33线对电路作绝缘检测，若无漏电4、3接点闭合。
允许开关起动。
1、近控时起动过程：
按下起动按扭近QA后，接触器线圈1、线圈3得直流电吸合。
回路如下：TB—4—保护器（4、3）—D1—线圈1—C1—线圈3—D4—6—近TA—近QA—近—2—地—地—9—TB。
接触器触点C闭合，开关起动。
C1打开（把线圈2、线圈4接入控制回路），C2闭合（当远QA断开时作控制通路），C3断开（切断绝缘检测电路与主回路的连接，防止高压进入保护电路），C4闭合（允许联锁开关起动）。
2、自保、维持过程：
开关起动后自保接点C2的闭合、大电流起动接点C1的打开，开关处于自保和小电流维持吸合状态。
[回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止：
需要停止时，按下近TA切断控制回路电流通路即可。
[C1、C3闭合，C2、C4打开，做好下次起动准备]。
提示远控起动时：
按下远QA回路如下：TB—4 —保护器（4、3）—D1—线圈1—C1—线圈3—6—近TA—1（此时远、近选择在远的位置）—远QA—远TA—地—地—9—TB
远控自保、维持过程：
回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
远控停止：
按下远TA或近TA都可以切断控制回路电流通路。
三、电路划分：开关电路可划分为主回路，控制回路，保护回路。
1、主回路，：
我们把图中供电动机M转动的动力电路称主回路。
主回路从电源接线柱X1、
X2、X3→换向刀闸GK→接触器C→负荷侧接线柱D1、D2、D3。
说明：与主回路相连的控变B属控制回路。
电机保护JDB与主回路通过电流互感器电磁相连，属保护电路。
与主回路相连的高压吸收装置RC同属保护电路。
2、保护电路：
JDB是通过电流互感器，采集流入电动机电流大小，再根据采集数据确定是否为电动机供电的一种装置，它是通过一组常开接点（3、4）的通断来实现保护动作的。
JDB还有漏电闭锁的功能。
在闭合隔离开关后JDB得电工作，对负荷侧进行漏电检测，若负荷绝缘小于规定值（3、4）接点不闭合，开关拒绝起动RC在660V电路中由3个0、47微法、耐压1000V的电容。
和5个阻值在兆欧以上的电阻来缓冲开关起、停时高压对绝缘的冲击，此电路不参于控制回路。
故障跳闸：
当JDB检测到过电流、短路、断相时，JDB的4、3接点断开，切断控制回路的电流通路。
开关跳闸。
无压释放：
当电网断电，控变B失电，开关回到末起动状态。
3、控制回路：
图中，凡参于接触器C吸合的所有36V电气和电路都属控制回路，控制变压器的一次也属控制回路。
如图：控变B为控制回路的电源，一次接在主回路G K 负荷侧的任意两相上，二次为控制回路提供36V电源。
图中JDB4、3接点是JDB串接在控制回路中的执行点，JDB允许开关起动时，4、3点闭合，当不允许起动时断开。
图中虚线框起的部分是接触器C。
它是开关的核心，主电路的通断由它来执行。
（图中所有标C的实物，都在接触器的骨架上固定。
并具机械互动）图中近
TA 是开关本身的停止按扭。
按下时两端线头断开，不按时由弹簧自动闭合。
图中为远近程选择开关。
；图中近QA 是开关的本身起动按扭。
按下时两端的线头连在一起，成通路，不按时由弹簧自动断开。
同样远QA 是远方起动按扭。
远TA 是远方停止按扭。
图中1、2、8、9、13、33、6、……等分别是开关的线序号。
