任务4 船体基本结构图识读与绘制学习任务:如何识读和绘制800吨油船基本结构图?学习内容:1. 800吨油船基本结构图的识读方法;2. 800吨油船基本结构图的绘制步骤及方法。

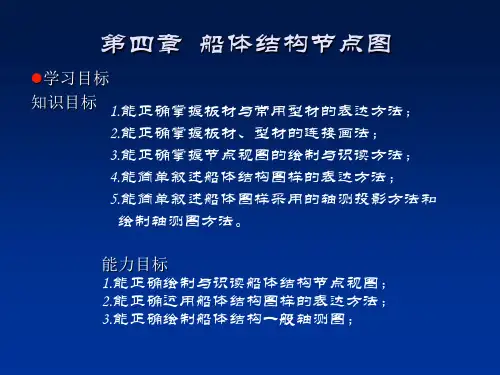

技能目标:1.能正确掌握基本结构图中常用的图线及其含义;2.能综合运用基本结构图与中横剖面图进行全船结构识读;3.能正确进行基本结构图绘制。
4.1 认识基本结构图4.1.1基本结构图的组成基本结构图是由主尺度栏和一组视图组成的。
一组视图包括了中纵剖面图、各层甲板、平台平面图和舱底图。
1.主尺度栏主尺度栏是全船性图样所应有的一项内容,一般注在图样的右上方,用以标注船体主尺度和有关数据,如总长、设计水线长、垂线间长、型宽、型深、设计吃水、肋骨间距及船体各层甲板间高度等。
2.中纵剖面图中纵剖面图是用中线面去剖切船体而得到的纵向剖面图。
它作为基本结构图的主视图,表达船体构件在船长和船深方向的布置及某些纵向构件的连接情况,其作用是:⑴表示位于中线面上的构件:如中桁材或中内龙骨、甲板中纵桁、中纵舱壁及其扶强材的结构形式、尺寸和与其它构件连接方式。
在图中采用细实线表示这些构件的可见轮廓,采用细虚线表示这些构件不可见轮廓的投影。
⑵表示位于中线面与舷侧之间的构件:如机舱口和货舱口的纵向围板、甲板纵桁和支柱等的位置、尺寸和结构形式。
在图中采用重叠画法,采用细双点划线来表示这些构件可见轮廓的投影,采用细虚线表示不可见轮廓的投影。
⑶表示位于舷侧的构件:如舷侧纵桁、强肋骨、普通肋骨、中间肋骨的位置和尺寸。
它们均采用简化画法,采用粗点划线表示舷侧纵桁和强肋骨的投影,采用细点划线表示中间肋骨的投影,普通肋骨一般省略不画。
⑷表示穿过中线面的构件:如横梁、肋板、横舱壁、上层建筑横向围板、甲板板和平台板等的位置和结构形式,在图中采用粗实线表示这些构件的剖面形状。
此外,中纵剖面图还表示了烟囱、机舱棚顶和桅杆的位置。
在图中采用粗实线表示它们的剖面,采用细双点划线表示可见轮廓的投影(此规定也适合于甲板图、舱底图)。

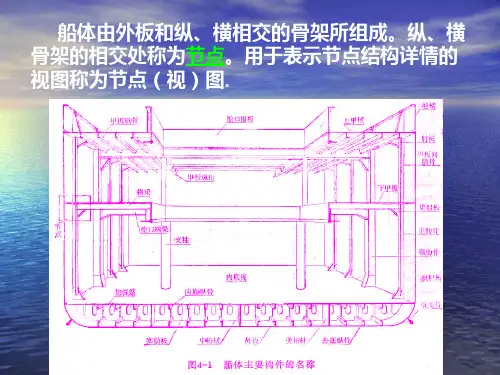

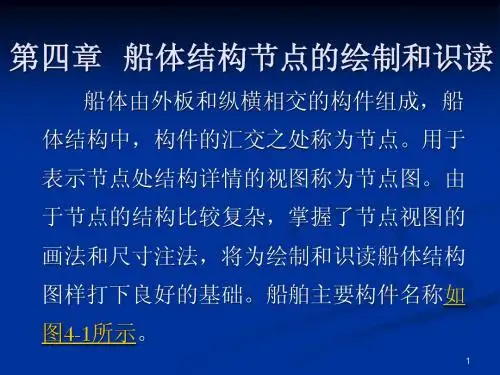

船体制图大连理工大学船舶工程学院 大连理工大学 船舶工程学院第四章 船体结构节点的绘制和识读¾船体由外板和纵横相交的构件组成; ¾节点:船体结构中,纵横构件的汇交之处称为节点; ¾节点视图:用于表示节点处结构详情的视图称为节点视图。
由于节点的结构比较复杂,掌握了节点视图的画法和尺寸 注法,将为绘制和识读船体结构图样打下良好的基础。
节点视图的画法遵循正投影的基本原理,但由于船体结构 复杂,构件的尺寸通常比较大,绘制同样要采用比较小的比例, 因此船体结构图样的画法和尺寸注法又有它的特殊之处。
因此船体结构图样的画法和尺寸注法又有它的特殊之处船体由外板 甲板和 横相交的构件组成 船体由外板、甲板和纵横相交的构件组成结构中,板与 结构中,板与纵、横构件的交汇处称为节点。
横构件的交汇处称为节点结构中,板与 结构中,板与纵、横构件的交汇处称为节点。
横构件的交汇处称为节点节点的设计应考虑结构的连续性和建造的工艺性。
结构中,板与 结构中,板与纵、横构件的交汇处称为节点。
横构件的交汇处称为节点节点的设计应考虑结构的连续性和建造的工艺性。
表示节点处结构详情的视图称为节点视图。
节点的表达方式有两种:1典型节点的使用,应用节点图册,并给该节点一个 代号,在结构图中,该节点只需标注节点代号即可。
对于船长大于或等于90m的货船,代号的使用可以 的货船 代号的使用可以 参考行业标准: CB*3182 CB 3182-83 83《船体结构 相贯切口与补板》、 相贯切口与补板》 CB CB*3183 318383《船体结构 型材端部形状》、CB*3184-83《船体结 构 流水孔、透气孔、通焊孔》 流水孔 透气孔 通焊孔》 其它船舶与海洋工程产品也可参考该标准。
典型节点的使用,应用节点图册,并给该节点 1 一个代号,在结构图中,该节点只需标注节点代 个代号,在结构图中,该节点只需标注节点代 号即可。
第二十六次船体结构节点图的绘制和识读一、船体结构节点图的概述在船舶工程设计中,船体结构节点图是非常重要的图纸。
它是指船体结构中各种节点的位置、形态、尺寸、数量等的图示表达,是连通船体各部分的重要组成部分。
一般来说,船体结构节点图包括以下几个方面的内容:•船体结构的主要节点位置和坐标;•网架的节点位置和编号;•各种管道、电缆、空调管道、配电管道等节点位置和编号;•部分设备、管路安装位置和固定点位。
通过船体结构节点图,可以有效地指导船体结构制造、安装、修理等相关工作,为船舶的建造和后续维护提供了非常有用的信息。
二、船体结构节点图的绘制船体结构节点图的绘制需要根据实际情况进行绘制,并且需要满足以下几个基本要求:1.坐标准确:必须按照实际坐标比例绘制,准确标出各节点位置。
2.尺寸精确:需要准确标出节点的尺寸大小,包括长、宽、高等。
3.编号规范:每个节点都需要进行统一编号,并标出编号的位置。
4.图例标注:需要标注各种符号和线型的含义,以便其他人员能够理解图纸。
在船体结构节点图的绘制过程中,需要注意以下几个方面:1.选择合适的绘图工具:可以使用AutoCAD、SolidWorks等专业设计软件进行绘制;也可以使用手绘的方式进行绘制。
2.注意图例的设置:设置图例是非常关键的,需要尽可能详尽地标注各种符号和线型的含义。
3.确定坐标系:需要先确定船体的坐标系,然后根据坐标系进行绘制。
4.确定节点的编号规则:在绘制船体节点图的时候,需要确定节点的编号规则,以方便后期的维护和管理工作。
三、船体结构节点图的识读船体结构节点图的识读是关键的,如果不能正确地识读船体结构节点图,将会给船体的维护和管理带来很大的麻烦。
下面介绍一些船体结构节点图的常见符号和线型的含义:1. 通用符号•圆形符号:表示节点位置;•方形符号:表示设备或仪表的位置;•斜线符号:表示穿越的管道或电缆;•直线符号:表示连接点的坐标和编号。
2. 通用线型•实线:表示水平或竖直方向;•破折线:表示中间有支撑的水平或竖直方向;•虚线:表示斜向方向或非水平、竖直方向;•点线:表示暂不安装或正在设计阶段。
