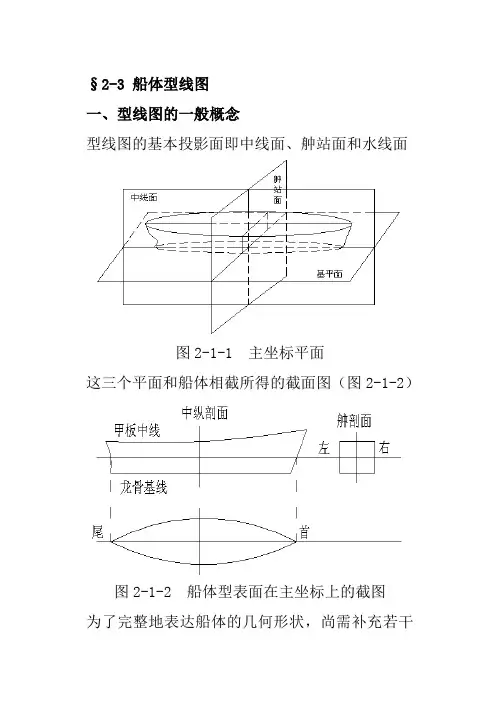

§2-3 船体型线图一、型线图的一般概念型线图的基本投影面即中线面、舯站面和水线面图2-1-1 主坐标平面这三个平面和船体相截所得的截面图（图2-1-2）图2-1-2 船体型表面在主坐标上的截图为了完整地表达船体的几何形状，尚需补充若干个分别平行于三个基本投影面表达船体的型表面，这个图形就是船体型线图。
二、型线图的三视图参见船体型线图1.横剖面图2.半宽水线图3.纵剖线图三、型值表表2-3-1是150t货船的型值表，它分为两个部分：表左部分：给出了横剖线与水线、甲板边线、舷墙顶线的交点的半宽值。
表右部分：给出了横剖线与纵剖线、甲板边线、舷墙顶线的交点的高度值。
习题1.某军舰舰长L＝92.0m，舰宽B＝9.1m，吃水d＝2.9m，舯剖面系数C=0.814，方形系数B C＝M0.468。
求：（1）排水体积 ；（2）舯剖面面积A；（3）纵向棱形系数P C。
M2.某海洋客货船的船长L＝155m，宽B＝18m，吃水d＝7.1m，排水体积3∇，舯剖面面积M A10900m=＝1152m，水线面面积A＝19802m。
求：（1）W方形系数C；（2）纵向棱形系数P C；（3）水线B面系数C；（4）舯剖面系数M C；（5）垂向棱形WP系数C。
VP3.某沿海客货船的排水体积∇＝97503m，它的主尺度比值为：L/B＝8.0，B/d＝2.63，船型系数为：C＝0.9，P C＝0.66，VP C＝0.78。
求：（1）M船长；（2）船宽；（3）吃水；（4）水线面系数；（5）方形系数；（6）水线面面积。
4.已知某巡逻艇的平均吃水d＝2.05m，长宽比L/B＝6.7，船宽吃水比46.2B，方形系数B C＝d/=0.53。
求其排水体积∇。
5.某内河驳船的排水体积∇＝44003m，吃水d＝2.6m，方形系数815C，水线面系数WP C＝=.0B0.882。
求其水线面面积A。
W6.某游艇的排水体积∇＝253m，长宽比L/B＝5.0，吃水船宽比d/B＝0.37，方形系数C＝0.52。
