船体制图(结构部分)114页PPT

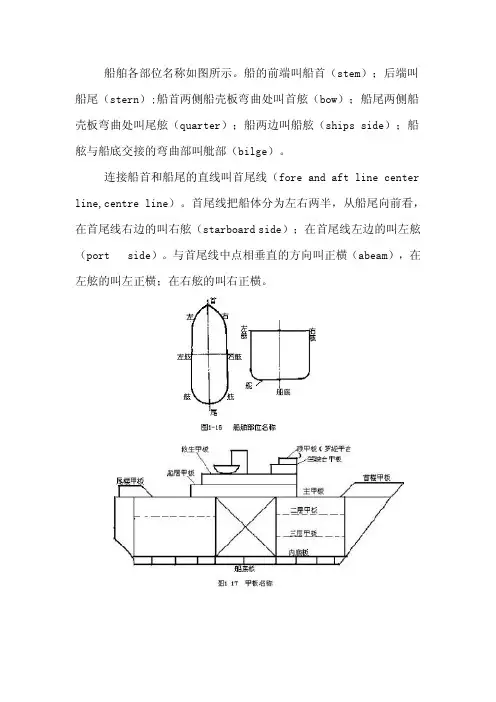

船体结构图船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

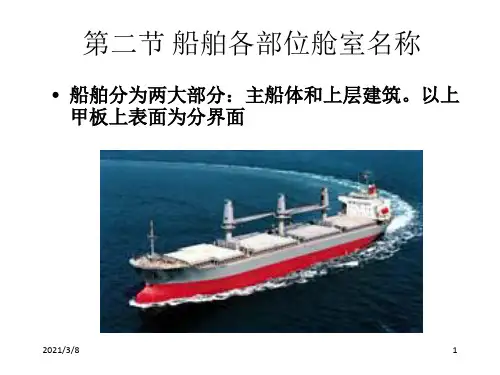

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等 。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

船体构造图船舶各部位名称如下图。

船的前端叫船首〔stem〕；后端叫船尾〔stern〕;船首两侧船壳板弯曲处叫首舷〔bow〕；船尾两侧船壳板弯曲处叫尾舷〔quarter〕；船两边叫船舷〔ships side〕；船舷与船底交接的弯曲部叫舭部〔bilge〕。

连接船首和船尾的直线叫首尾线〔fore and aft line center line,centre line〕。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷〔starboard side〕；在首尾线左边的叫左舷〔port side〕。

与首尾线中点相垂直的方向叫正横〔abeam〕，在左舷的叫左正横；在右舷的叫右正横。

船体程度方向布置的钢板称为甲板，船体被甲板分为上下假设干层。

最上一层船首尾的统长甲板称上甲板〔upper deck〕。

这层甲板假如所有开口都能封密并保证水密，那么这层甲板又可称主甲板〔main deck〕,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯穿船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板〔shelter deck〕。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用处来命名的。

如驾驶台甲板〔bridge deck〕、救生艇甲板〔life-boat deck〕、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用处或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱〔tween deck〕，也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

船体结构图船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

文案大全3 船体结构（Construction of Ship Hull ）船体是由骨材和钢板组合而成的复杂结构体。

由于骨材布置的方式不同，形成了不同的船体结构形式。

船体结构各部位的作用不同，各个结构的细节也不相同。

现将船体进行分解，按各个部位给出结构细节的名称。

3.1 船体结构形式船体横向布置的骨材间距较小，纵向布置的骨材间距较大，这种船体结构称为横骨架式结构；船体横向布置的骨材间距较大，纵向布置的骨材间距较小，这种船体结构称为纵骨架式结构。

船体的强力甲板和船底采用纵骨架式结构，而舷侧和下甲板采用横骨架式结构，这种船体结构称为混合骨架式结构。

图3.1.1 单甲板横骨架式船体结构 transverse framing system○12 ○13 ○15 ○16 ○1 ○2 ○9 ○10 ○11○3○4 ○8 ○14 ○7 ○6 ○5 图3.1.1 单甲板横骨架式船体结构of single-deck hull○1甲板板 decked plate○2舷顶列板 top side plate, sheer strake ○3舷侧外板 side plate○4舭列板 bilge strake○5船底板 bottom plate○6龙骨 centerline vertical keel○7平板龙骨 flat keel，plate keel○8旁内龙骨 side keelson○9梁肘板 beam bracket○10甲板纵骨 deck longitudinal○11肋骨 frame○12强肋骨 web frame○13舷侧纵骨 side longitudinal○14肋板 floor○15横梁 beam○16横舱壁板 transverse bulkhead plate○1○2○3○4○5○6○7○9○10○8○11○12○13○14○15○16○17○18○19图3.1.2有二层甲板横骨架式船体结构文案大全图 3.1.2 有二层甲板横骨架式船体结构 transverse framingsystem of two-decked hull ○1 上甲板 upper deck ○2 上甲板舱口围板 hatch coaming on upper deck ○3 甲板间肋骨 tweendeck frame ○4 二甲板 second deck ○5 甲板横梁 deck beam ○6 二甲板舱口围板 hatch coaming on second deck ○7 船侧外板 side plate ○8 舱内肋骨 hold frame ○9 肘板 bracket ○10 横梁 beam ○11 舭肘板 bilge bracket ○12 主肋板 main floor ○13 内底板 inner bottom plate ○14 舭部外板 bilge strake ○15 舭龙骨 bilge keel○16 扶强材 stiffener ○17 旁底桁 bottom side girder ○18 船底板 bottom plate ○1 ○2 ○3○4○5○6 ○7 ○8 ○9 ○10 ○11 ○12○13 ○14 ○15○16 ○17 ○18 ○19 图3.1.3纵骨架式船体结构○19中底桁 bottom central girder图 3.1.3 纵骨架式船体结构 longitudinal framing system of hull○1上甲板 upper deck○2甲板纵桁 deck girder○3甲板纵骨 deck longitudinal○4舷侧外板 top side plating○5强横梁 web beam○6水平扶强材 horizontal stiffener○7强横梁 web beam○8肘板 bracket○9舷侧纵骨 deck longitudinal○10纵舱壁 longitudinal bulkhead○11强肋骨 web frame○12撑材 strut○13肋板 floor○14面板 face plate○15肋板 bottom transverse○16舭龙骨bilge keel○17船底纵骨 bottom longitudinal○18船底纵桁 bottom girder○19船底板 bottom plate图3.1.4 混合骨架式船体结构 combined framing system of hull ○1船底板 bottom plate○2中纵桁 center girder○3旁纵桁 side girder○4内底边板 margin plate○5船底纵骨 bottom longitudinal○6内底板 inner bottom plating○7内底纵骨 inner bottom longitudinal○8肘板 bracket○9主肋板 main floor○10舭龙骨 bilge keel○11舱内肋骨 hold frame○12甲板纵桁 deck girder○13舷侧外板 side plating○14上甲板 upper deck○15甲板纵桁 deck girder○16甲板纵骨 deck longitudinal○17甲板横梁 deck beam○18二层甲板 second deck○19三层甲板 third deck○14○15○16○17○18○13○19○11○12○7○6○4○10○8○9○5○3○2○1图3.1.4混合骨架式船体结构文案大全3.2 船首结构船的首部是指上甲板以下，防撞舱壁以前的船体，这部分船体处于船的最前端。
