汽车故障诊断设备(1)

汽车故障诊断仪介绍前言！随着汽车科技的不断发展，自动化电控技术在新型汽车的制造与维护过程中被使用，新型的汽车采用了大量的电子控制单元（Electronic Control Unit，简称ECU），汽车的维修和保养不再是简单的机械操作,而是越来越倚重电子化、电脑化的专业工具。

过去的汽车维修是以机械修理与零件修复为主，而现代汽车维修则驱于以机电系统诊断为核心的诊断技术。

为了因应新趋势，各车厂在进行汽车电子控制系统设计的同时，也大幅度地增加了故障自诊功能的系统设计。

自诊系统能够在汽车运行过程中不断地监测电子控制系统，包括：引擎起动、引擎运转、水温、行车时速、电子点火、供油、进气、负载等各系统运作状况。

一旦发生异常情况，再依设定之特定演算法解析出故障原因，并将这些故障码存储在行车系统ECU 的记忆体中，同时起动相对应的故障运行模组功能及执行安全措施(如故障指示灯/故障警告语音/自动停止对应功能)，提醒故障汽车需到修理厂进行维修；而技术维修人员可以利用汽车诊断设备读取其故障码，精确地进行故障问题诊断与排除。

一、车控协议与诊断设备目前各国车厂使用的车控通讯协议有下列几种：•CAN/MOST/LIN/FlEXRAY•ISO/VPW/PWN/KWP2000•其它车种数位/类比专属控制信号及协议台湾新款汽车大多使用ISO协议，旧型欧洲车则使用KWP协议，部份的BENZ车使用MOST 的协议，比较新款/高级的日本/欧洲车种也使用到CAN BUS协议(VAG的AUDI/VW B6、MAZDA 6等)，而下一代的明星协议则是FlexRay。

CAN BUS协议也常被使用至自动化工业控制系统中(如温度控制/电梯冷气控制等)。

通常在方向盘下方与脚踏板上缘间会有个J1962 16PIN的诊断插座，让您可以通过OBD2连接线来连接16 PIN J1962的插座，读取ECU数据资料。

目前汽车电脑诊断设备可分为2种类型:（1）通用型诊断设备手持式: 只可读取/清除错误码，错误码会以PXXX的字串显示在LCD上，错误码读出来后要翻手册对照。

汽车故障诊断仪设计汽车故障诊断仪设计是指利用先进的电子技术和计算机技术开发一种设备，用于帮助汽车技师快速准确地诊断汽车故障，并提供解决方案。

这种诊断仪可以连接到汽车的OBD（On-Board Diagnostics）端口，通过读取汽车电子控制单元（ECU）的数据，分析和解释故障码，从而确定故障的原因和位置。

1.故障码读取和解析：诊断仪应能够读取并解析汽车ECU的故障码，这些故障码是由ECU根据汽车系统的状态和传感器数据生成的，能够提供故障的详细信息，帮助技师确定故障的类型和位置。

2.实时数据监测：诊断仪应能够监测和记录汽车各系统的实时数据，如发动机转速、车速、冷却液温度等，这些数据对于故障的诊断和解决都非常重要。

3.功能测试：诊断仪应该具备一些常用的功能测试，如喷油器测试、点火系统测试、传感器测试等，能够通过对系统的激活和检测，帮助技师找出故障所在。

4.软件更新：诊断仪应具备软件在线更新功能，以保证其兼容性和最新的故障诊断功能。

5.数据记录和传输：诊断仪应能够记录和存储诊断过程中的数据，并支持这些数据的传输到电脑或其他存储设备，便于后续分析和比对。

为了设计一个优秀的汽车故障诊断仪，需要注意以下几个方面：1.兼容性：诊断仪应兼容多种汽车品牌和型号，需要有广泛的适配性。

2.易用性：诊断仪的操作界面应简单明了，易于操作，且能够提供用户友好的故障诊断结果。

3.高效性：诊断仪应具备快速诊断、准确结果的特点，以提高技师的诊断效率和准确性。

4.稳定性：诊断仪使用的电子芯片和软件应具备稳定性，能够承受汽车环境的振动和温度变化。

5.安全性：诊断仪要能够确保在调试和诊断过程中不对汽车系统造成损害，保证技师和车辆的安全。

综上所述，设计一款高质量的汽车故障诊断仪是一个综合性的任务，需要充分考虑诊断仪的兼容性、易用性、高效性、稳定性和安全性等方面。

只有满足用户需求，并能够提供准确快速的诊断结果，才能获得市场认可和用户的信赖。

汽车发动机维修的常用工具与设备介绍导语：汽车作为现代交通工具的重要组成部分，发动机作为汽车的心脏，是汽车正常运转的关键。

随着汽车保有量的不断增加，汽车发动机维修也成为一个重要的行业。

本文将详细介绍汽车发动机维修中常用的工具与设备，帮助读者了解汽车发动机维修的基本步骤和所需工具设备。

一、发动机故障诊断工具在进行汽车发动机维修之前，必须先准确诊断发动机故障的原因。

以下是常用的发动机故障诊断工具：1. OBD诊断仪：OBD是汽车故障自诊断系统的缩写，OBD诊断仪能够读取车辆的故障码，并提供相关的故障诊断信息，帮助技师准确查找故障原因。

2. 烟雾机：烟雾机通过产生一定量的有色烟雾，帮助找出发动机和排气系统中的漏气点。

3. 燃油压力表：用于检测燃油系统的工作状态和压力值，协助故障诊断。

4. 点火系统测试仪：用于检测火花塞状态、点火线圈工作情况等。

5. 水温计：用于检测发动机的温度，帮助诊断故障。

二、拆装工具在进行发动机维修时，经常需要进行拆装工作。

以下是常用的拆装工具：1. 扳手：包括活动扳手、套筒扳手、棘爪扳手等，用于拆卸螺栓和螺母。

2. 螺丝刀：包括十字螺丝刀、平头螺丝刀等，用于拆装螺丝。

3. 隔热垫：用于保护表面和防止烧伤。

4. 锤子：用于敲打零件，帮助拆装。

5. 万向节：用于转动角度不方便的螺丝和螺母。

三、测量工具在发动机维修过程中，经常需要测量各个部件的尺寸和状态，以下是常用的测量工具：1. 卡尺：用于测量零件的长度、宽度等尺寸。

2. 量规：用于测量零件的内外径尺寸。

3. 温度计：用于测量零件的温度。

4. 流量计：用于测量流体的流量。

5. 磨损量测量仪：用于测量零件的磨损程度。

四、维修设备除了工具之外，还需要一些维修设备来进行更加复杂的维修工作。

以下是常用的维修设备：1. 发动机支架：用于固定发动机，在进行维修时提供支撑，提高工作效率。

2. 液压千斤顶：用于举升汽车，便于进入发动机舱进行维修。

3. 发动机检修井：在维修车间中，设有检修井，方便对发动机进行底部维修。

汽车诊断设备使用教案一、前言。

汽车诊断设备是现代汽车维修行业中不可或缺的工具，它能够帮助汽车技师快速准确地诊断车辆故障，提高维修效率和质量。

因此，掌握汽车诊断设备的使用方法对于每一位汽车技师来说都是非常重要的。

本教案将详细介绍汽车诊断设备的使用方法，希望能够帮助广大汽车技师更好地掌握这一工具。

二、汽车诊断设备的基本原理。

汽车诊断设备是通过连接到车辆的OBD接口，获取车辆的故障代码和数据流信息，从而帮助技师判断车辆的故障原因。

它能够读取车辆的故障码、清除故障码、查看数据流、执行组件测试等功能。

通过这些功能，技师可以迅速定位车辆故障，并进行有效的修复。

三、汽车诊断设备的使用步骤。

1. 连接汽车诊断设备。

首先，将汽车诊断设备的OBD连接线连接到车辆的OBD接口上。

一般情况下，OBD接口位于驾驶座下方的仪表板附近，有些车型的OBD接口也可能位于中控台下方。

连接好OBD线后，打开汽车诊断设备的电源开关，等待设备自检完成。

2. 选择车辆信息。

在汽车诊断设备的菜单中，选择“车辆诊断”或“车辆信息”等功能，然后根据车辆的品牌、型号、发动机类型等信息进行选择。

有些汽车诊断设备还需要输入车辆的VIN码来获取更准确的信息，因此要确保输入的车辆信息准确无误。

3. 读取故障码。

选择“读取故障码”功能，等待汽车诊断设备读取车辆的故障码信息。

读取完成后，设备会显示车辆的故障码列表，每个故障码对应着不同的车辆故障。

技师可以根据这些故障码信息来判断车辆的故障原因。

4. 查看数据流。

选择“数据流”功能，可以查看车辆各个传感器的实时数据。

通过观察数据流信息，技师可以判断车辆各个系统的工作状态，从而帮助定位故障。

5. 执行组件测试。

有些汽车诊断设备还具有执行组件测试的功能，可以通过设备对车辆的各个组件进行测试，例如点火系统、燃油系统、制动系统等。

这些测试能够帮助技师确认车辆的具体故障部位。

6. 清除故障码。

在修复完车辆故障后，选择“清除故障码”功能，可以清除车辆的故障码信息。

项目一新能源汽车故障诊断基础知识认知任务一诊断设备的连接与使用一、填空题（每空2分，共36分）1.常规车载自动诊断解码器用于检测或监控汽车运行过程中的电机电控系统以及车辆功能模块的工作状况,当汽车上某个系统出现故障后，故障灯会发出鳖报。

2.通用型解码器用于实现与车载内各电子控制装置ECU之间的对话,传送故障代码以及汽车各模块系统的状态信息，可以方便诊断系统升级，读取故障码，保存各车型故障码以及用鼠标键盘操作不同的诊断功能等等，给维修人员故障诊断带来了极大的便利。

3.车载诊断的连搂旦的英文缩写：D1C,是一个符合ISO标准的车载诊断接头,插头由16个针脚组成，每一个针脚均按照庭标准定义。

4.DTC代码共监测四个系统故障，是由“一个字母和四个数字”组成。

5.也是一个故障指示器，当连接与车载诊断系统任何零部件或车载诊断（OBD）系统本身发生故障时，它能清楚地提示汽车的驾驶人员。

6.解码器诊断程序通过VC1设备与车辆连接,可读取车辆系统工作状态，进行故障码读取，数据流查看已经动作测试和数据标定等。

7.故障的修复:是指OBD系统在故障被排除之后检测到故障已经不存在。

8.故障的确认:是指从故障首次被OBD系统检测出来到被系统认定从而按照相应策略触发M1的过程，一个故障在被确认之前称为偶发故障，在确认之后称为已确认故障。

9.新能源汽车故障诊断仪是用于检测汽车故障的便携式智能汽车故障自检仪,也称为汽车电脑检测仪。

二、选择题（4分/题，共20分）1新能源汽车诊断仪包括哪几种？（ABC）Λ,常规车载自动诊断解码器10通用型解码器C.原厂专用解码器D定制款解码器2.DTC代码共监测四个系统故障，是由“一个字母和四个数字”组成第一位是字母，表示故障所属系统？（ABCD）A.P：Powertrain：动力系统故障B.C:Chassis：底盘故障C.B：Body：车身故障D.U：Network：网络故障3.DTC代码共监测四个系统故障，是由“一个字母和四个数字”组成，第二位是数字，表示故障类型，以下表述正确是（ABCD）Λ,0：ISO/SAE标准定义的故障码B.1：制造商自定义的故障码C.2：ISO/SAE预留D.3：IS0/SAE预留4.DTC代码共监测四个系统故障，是由“一个字母和四个数字”组成，第三位是数字，表示故障所属的子系统；以对动力系统为例（P开头的故障码），以下表述正确的是（ABCD）A.5：表示巡航、怠速控制系统B.6：车载电脑和输出信号C.7：传动系统控制D.8：传动系统控制5.道通MS908E汽车智能诊断仪说明中关于前视图说法正确的是（ABC）Λ,9.7英寸1ED电容式触摸屏B.光线传感器-用于感测周围环境的亮度C.麦克风D.扬声器三、判断题（4分/题，共24分）1.新能源汽车故障诊断仪用户可以利用它迅速地读取汽车电控系统中的故障，并通过液晶显示屏显示故障信息，迅速查明发生故障的部位及原因。

了解汽车故障诊断仪的工作原理与使用方法标题：汽车故障诊断仪的工作原理与使用方法引言：汽车故障诊断仪（简称“诊断仪”）是一种用于检测和诊断汽车故障的工具，它可以通过连接到汽车的诊断接口，读取汽车的故障码和传感器数据，并提供详细的故障诊断报告。

本文将详细介绍汽车故障诊断仪的工作原理和使用方法。

一、工作原理：1. 诊断仪的结构和组成：- 外壳：通常由工程塑料制成，具有一定的防水、防尘性能。

- 主板：是诊断仪的核心部件，包括计算单元、存储单元、显示单元等。

- 连接线：用于将诊断仪连接到汽车的诊断接口。

- 显示屏：通常为彩色液晶屏幕，用于显示汽车的故障码和传感器数据。

- 控制按钮：用于操作诊断仪的菜单、选项等。

2. 工作原理：- 连接汽车：首先，将诊断仪的连接线插入汽车的诊断接口，通常位于驾驶室内的驾驶员座椅下方。

- 读取数据：一旦诊断仪与汽车成功连接，它会读取汽车电子控制单元（ECU）中存储的故障码和传感器数据。

- 故障诊断：诊断仪通过分析故障码和传感器数据，确定汽车存在的故障类型和位置。

- 显示报告：诊断仪将诊断结果以文字、图表等形式显示在屏幕上，并提供诊断报告的打印、保存等功能。

二、使用方法：1. 准备工作：- 确认诊断接口位置：不同汽车品牌和型号的诊断接口位置不同，需要查阅汽车制造商的说明书或互联网上的相关资料。

- 确认诊断仪的适用范围：不同的诊断仪适用于不同品牌和型号的汽车，选择适合的诊断仪。

- 检查诊断仪电量和存储空间：确保诊断仪具备足够的电量和存储空间，以免无法正常工作或存储诊断报告。

2. 连接诊断仪：- 关闭汽车发动机：在连接诊断仪之前，确保汽车的发动机已经关闭，以免给诊断仪或汽车的电子系统带来损坏。

- 插入连接线：将诊断仪的连接线插入汽车的诊断接口，确保连接稳固，避免松动或掉落。

3. 诊断故障：- 启动诊断仪：按下诊断仪上的电源按钮，启动诊断仪，并等待它完成自检和初始化。

- 选择诊断功能：根据诊断仪的菜单选项，选择相应的诊断功能，如读取故障码、查看传感器数据等。

汽车诊断仪的使用流程及注意事项1. 简介汽车诊断仪（OBD），全称为On-Board Diagnostic System，是一种用于检测和诊断汽车故障的设备。

它可以连接到汽车的诊断接口，读取车辆的故障码，并提供相应的故障诊断结果。

本文将详细介绍汽车诊断仪的使用流程以及一些注意事项。

2. 使用流程1.准备工作–确定汽车型号和制造年份：不同的汽车型号和制造年份可能使用不同的诊断接口和通信协议，因此需要提前知道这些信息。

–确保车辆处于停车状态：在进行诊断之前，确保车辆停在安全的地方，并将发动机熄火。

–寻找诊断接口：诊断接口通常位于汽车内部，位置可以在车辆的用户手册中找到。

通常，在驾驶员座位下方或副驾驶员座位下方附近可以找到。

2.连接诊断仪–将汽车诊断仪插入诊断接口：使用诊断接口的相应线缆将诊断仪插入汽车的诊断接口。

确保连接牢固。

–打开电源：按下诊断仪的电源开关，打开设备。

3.读取故障码–选择诊断功能：根据需要，选择相应的诊断功能，例如读取故障码、清除故障码等。

–等待诊断仪完成扫描：诊断仪会自动对车辆进行扫描，并读取车辆的故障码。

等待诊断仪完成扫描过程。

–查看故障码：一旦扫描完成，诊断仪将显示车辆的故障码。

故障码通常以字母和数字的组合形式表示，每个故障码代表一种特定的故障。

–记录故障码：将诊断仪显示的故障码记录下来，以备后续的故障诊断和修复。

4.故障诊断和修复–查询故障码含义：使用诊断仪提供的故障码手册或在互联网上查询相应的故障码含义。

这样可以了解到该故障码对应的具体故障部件或系统。

–分析问题原因：根据故障码的含义，分析可能的故障原因。

可以考虑检查相关传感器、线路和连接器，或者进行必要的调试和测试。

–修复故障：根据分析的结果，采取相应的修复措施。

这可能包括更换故障部件、修理线路或进行重新编程等。

3. 注意事项在使用汽车诊断仪时，需要注意以下几点：•不要随意进行操作：操作诊断仪时，遵循使用手册的指导，避免随意更改设置或进行未经授权的操作。

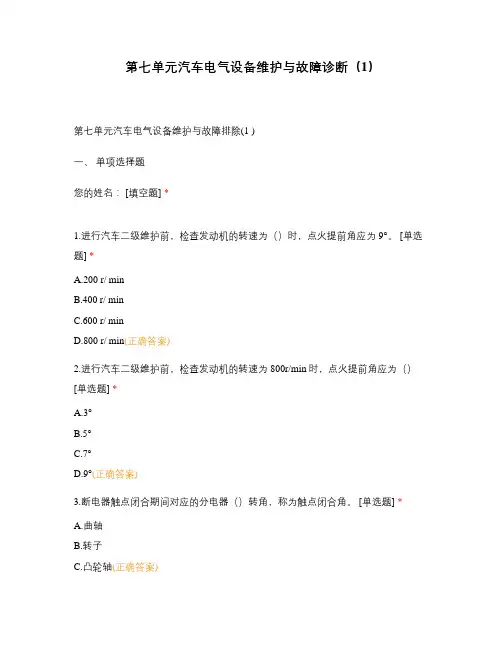

第七单元汽车电气设备维护与故障诊断（1）第七单元汽车电气设备维护与故障排除(1 )一、单项选择题您的姓名： [填空题] *_________________________________1.进行汽车二级维护前，检查发动机的转速为（）时，点火提前角应为9°。

[单选题] *A.200 r/ minB.400 r/ minC.600 r/ minD.800 r/ min(正确答案)2.进行汽车二级维护前，检查发动机的转速为800r/min时，点火提前角应为（）[单选题] *A.3°B.5°C.7°D.9°(正确答案)3.断电器触点闭合期间对应的分电器（）转角，称为触点闭合角。

[单选题] *A.曲轴B.转子C.凸轮轴(正确答案)D.驱动轴4.进行汽车二级维护前，检测分电器重叠角，国家标准规定分电器重叠角应不大于（）。

[单选题] *A.3°(正确答案)B.5°C.7°D.9°5.断电器触点闭合期间对应的分电器凸轮轴转角称为（） [单选题] *A.分电器重叠角B.触点闭合角(正确答案)C.触点提前角D.触点滞后角6.进行汽车二级维护前，检查发动机的转速为（）时，点火电压应为8～10kV [单选题] *A.200 r/minB.400 r/minC. 600 r/minD.800r/min(正确答案)7.进行汽车二级维护前，检查发动机的转速为800r/min点火电压为（）。

[单选题] *A.2~4kVB.4~6kVC.6～8kVD. 8～10kV(正确答案)8.进行汽车二级维护前，检查发动机的转速为1200 r/min时，单缸发动机断火转速下降应不小于（） [单选题] *A.30 r/minB.50 r/minC. 70r/minD.90 r/ min(正确答案)9.为保证车辆顺利启动，)启动电流稳定值应该为100 ~ 150A，蓄电池内阻不大于20 mΩ；稳定电压不小于（） [单选题] *A.3 VB.6VC.9V(正确答案)D.12V10.为保证车辆顺利启动，启动前蓄电池电压不小于（） [单选题] *A.6VB.8VC.10VD.12V(正确答案)11.为保证车辆顺利启动，启动电流稳定值应该为100 ~ 150A，蓄电池内阻不大于（）；稳定电压不小于9 V。

汽车维修厂设备和工具清单汽车维修厂是汽车保养和维修的重要场所，拥有一套完整的设备和工具至关重要。

本文档详细列举了一家典型的汽车维修厂所需的设备和工具，以供参考。

一、诊断设备1. 故障诊断仪：用于读取车辆故障码和实时数据流，支持OBD-II接口。

2. 示波器：用于分析汽车电子系统的波形，诊断发动机、变速箱等故障。

3. 传感器检测仪：用于检测传感器的工作状态和性能。

4. 电瓶测试仪：用于检测电瓶的电压、容量和充电状态。

5. 灯光检测仪：用于检测车辆灯光系统的亮度和色温。

二、维修工具1. 通用套筒：包括各种尺寸的套筒，用于拆装螺丝和螺母。

2. 扭力扳手：用于精确控制螺丝的扭力，防止过紧或过松。

3. 电动螺丝刀：用于快速拆装螺丝。

4. 扳手：包括活动扳手、固定扳手和扭力扳手等，用于拆装零部件。

5. 钳子：包括尖嘴钳、钢丝钳和剥线钳等，用于剪切、弯曲和剥线。

6. 螺丝刀：包括一字螺丝刀和十字螺丝刀等，用于拆装螺丝。

7. 撬棒：用于撬开紧固件和内饰件。

三、测量工具1. 卷尺：用于测量车身尺寸和间隙。

2. 量角器：用于测量零部件的安装角度。

3. 深度尺：用于测量孔洞的深度。

4. 游标卡尺：用于测量长度、宽度和深度。

5. 内外径千分尺：用于测量细小零部件的尺寸。

6. 测高仪：用于测量车身高度和平衡。

四、养护设备1. 发动机油更换机：用于更换发动机油和滤清器。

2. 冷却液更换机：用于更换冷却液。

3. 轮胎充气机：用于给轮胎充气。

4. 刹车油更换机：用于更换刹车油。

5. 波箱油更换机：用于更换波箱油。

6. 空调制冷剂回收机：用于回收空调制冷剂并进行充注。

五、举升设备1. 地沟式举升机：用于升起车辆，便于检查和维修底盘部件。

2. 龙门式举升机：用于升起车辆，便于检查和维修车身和底盘部件。

3. 移动式举升机：便于在车间内移动和调整位置。

六、其他工具和设备1. 喷枪：用于喷涂油漆和清洁剂。

2. 抛光机：用于车身抛光和打蜡。

解码器使用的有关技巧和注意事项解码器大都随机带有使用手册，按照说明极易操作。

一般来说，大体上有以下几步：在车上找到诊断座；选用相应的诊断接头；弄清车型，进入相应车型的诊断系统；进入要诊断的模块（ABS，ENG，A/T，C/C，SRS等）；读码，诊断，清码。

但是维修人员在使用中还有一些需注意的地方，下面作一些说明：a）自诊断系统只能监视电控系统电路。

这包含两点：如果故障不属于电路，检测仪不能检测。

因此对发动机，要分清是机械故障还是电路故障，尤其对于自动变速箱，要分清是机械、油路还是电路的故障。

其二，不属于电控系统的电路故障，检测仪不能检测，比如起动系、充电系、点火系的高压电路，一般不属于电控系统，因而不能检测。

b）自诊断系统一般只能监视信号的范围，不能监视传感器特性的变化。

因而如果只是信号的特性发生了变化，并不能产生故障码。

例如，发动机冷却液传感器的阻值有一个正常的工作范围，一旦阻值超出此范围，自诊断系统马上会产生故障码；但是假如该传感器的特性（指温度和阻值的对应关系）发生变化，但阻值依然在此范围内，发动机会工作不良，故障指示灯却并不会亮，仪器当然读不出故障。

维修人员不应因为无故障码，就认为肯定无故障，以免走弯路。

一般地，自诊断系统所诊断的为电路短路、开路、接触不良、串线等故障。

c）自诊断系统监视的往往是某一电路，而非某一元件，如某传感器相应线路故障、某电磁阀相应线路故障。

所以如果检测仪显示的是“进气温度传感器故障”，实际上指该传感器相应电路故障，包括进气温度传感器、进气温度传感器与微电脑ECU间的连线（含插头和插座）、进气温度传感器的接地以及微电脑ECU和其供电、接地情况。

一些维修人员对故障码所揭示的故障范围不甚清楚，以致只按所提示的故障码含义的字面含义来检修，必然会走弯路。

d）有故障码并不一定有相应电路故障。

这可以有下面几种情况：历史性故障。

指故障已经消失，但尚未清除掉的故障码。

例如，维修人员虽然排除了故障，但并未进行消码，这样故障码就依然在汽车ECU的随机存储器（RAM）中；或者，在发动机运行或点火开关打开的情况下，维修人员拨插相关电路的器件和插头，自诊断系统记下了这时的故障码。

汽车故障诊断仪使用方法
1、使用说明
汽车故障诊断仪（Car Diagnostic Tool）是一款多功能、高效
的汽车检测工具，可以帮助用户快速准确的识别车辆故障类型及原因，并可提供一定的排除建议。

2、连接设备
1）在车辆上找到OBD接口，如果OBD接口不在可见位置，可按
照车辆说明书查找；
2）将汽车故障诊断仪的接头与车辆的OBD接口连接；
3）将汽车故障诊断仪的电源插头插入专用电源，检测仪将自动
开机。

3、检测维护
1）登录：输入用户名及密码登录汽车故障诊断仪；
2）检测：根据屏幕提示，按相应的检测模式进行检测；
3）获取故障信息：检测过程中获取故障信息，诊断后确定故障
类型及原因；
4）排除建议：根据确定的故障类型及原因，汽车故障诊断仪将
提供一定的排除建议；
5）打印：将检测结果打印出来，作为维修的参考。

4、注意事项
1）若故障类型和原因未能准确识别，请拨打专业服务电话或取
得专业帮助；
2）汽车故障诊断仪只能检测OBDII车辆，其他类型的车辆暂不支持；
3）汽车故障诊断仪应用于汽车维护，其他用途不可接受。

汽车故障诊断仪的原理
汽车故障诊断仪是一种通过监测和分析车辆电子系统和传感器信号来识别汽车故障的设备。

其原理基于以下几个方面：
1. OBD（On-Board Diagnostics）系统：现代汽车通常配备有OBD系统，该系统通过电脑监控车辆各个系统的操作和状态，并记录任何潜在的故障代码。

故障诊断仪可以通过与汽车的OBD端口连接，读取和解析车辆的故障码。

2. 传感器监测：汽车上的传感器（如氧气传感器、节气门传感器、油压传感器等）会收集车辆各个系统的数据，并发送到故障诊断仪中进行分析。

通过监测这些传感器数据，故障诊断仪可以判断是否存在故障并定位故障所在的系统或部件。

3. 数据解析和诊断：故障诊断仪会将从OBD系统和传感器收
集到的数据进行解析和分析。

它会与车辆的故障代码数据库进行比对，并根据代码的含义来判断故障所在。

同时，故障诊断仪还可以提供有关故障的详细信息，如故障性质、严重程度和可能的修复方案等。

4. 实时监控和记录：故障诊断仪可以连接到显示屏，实时监控车辆的数据和状态。

同时，它还可以记录和存储故障码和相关数据，以便后续的分析和诊断。

总之，汽车故障诊断仪利用OBD系统、传感器数据监测、数
据解析和诊断算法等原理，能够帮助车主或技师准确地定位和诊断汽车故障，提高维修效率和减少错误诊断的可能性。

汽车故障诊断仪的使用流程解1. 简介汽车故障诊断仪（简称OBD）是一种用于诊断汽车故障的设备。

它通过连接到汽车的OBD接口，读取车辆的故障代码并提供相应的诊断结果。

本文将介绍汽车故障诊断仪的使用流程。

2. 准备工作在使用汽车故障诊断仪之前，需要做一些准备工作。

2.1 检查OBD接口OBD接口通常位于汽车驾驶室的驾驶员侧，靠近方向盘下方的位置。

请确保OBD接口的正常工作并能够与故障诊断仪进行连接。

2.2 检查电源许多汽车故障诊断仪需要外部电源供应，因此请检查故障诊断仪的电源是否充足。

2.3 下载相关软件一些汽车故障诊断仪需要与智能手机或电脑配合使用。

请按照说明书下载安装相关的手机应用程序或软件，并确保与诊断仪兼容。

3. 连接故障诊断仪连接故障诊断仪是使用它的第一步。

3.1 找到OBD接口根据2.1节所述的位置，找到汽车上的OBD接口。

3.2 将诊断仪插入OBD接口小心地将故障诊断仪插入OBD接口。

确保插入正确位置，并确保插口很好地接触到OBD接口。

3.3 开启诊断仪电源如果诊断仪需要外部电源，按照说明书上的操作步骤打开电源。

4. 运行软件一旦故障诊断仪连接到汽车并开启电源，接下来的步骤将是运行相应的软件进行诊断。

4.1 打开手机应用程序或电脑软件根据实际情况，打开安装好的手机应用程序或电脑软件。

4.2 连接诊断仪到应用程序或软件按照说明书上的指导，将诊断仪与手机或电脑进行连接。

这通常是通过蓝牙或USB连接实现的。

4.3 选择车辆模型与系统在应用程序或软件中，选择您的车辆的模型和系统。

这将有助于更准确地进行故障诊断。

4.4 开始诊断点击“开始诊断”按钮，开始运行故障诊断程序。

稍等片刻，诊断结果将会显示。

5. 解读诊断结果当诊断过程完成后，将会向您展示一些故障代码和相应的诊断结果。

下面是一些常见的诊断结果：•故障代码：这是汽车故障的代号，用于识别具体的问题。

•诊断结果：故障代码的解释和问题的描述。

•解决方案：提供解决该问题的方法和建议。

利用故障诊断仪诊断新能源汽车故障
1.汽车故障诊断仪（解码器）的功用
汽车故障诊断仪俗称解码器，它的功能包括基本检测功能和特殊测试功能两部分。

基本检测功能包括读取故障码和清除故障码。

特殊测试功能包括动态数据流测试、执行器测试、功能设置、快速学习（自适应）数据记录和动态波形显示等。

（1）读取故障码。

可将存储在车用电脑中的故障码和含义显示在屏幕上，以便阅读。

（2）清除故障码。

利用解码器，通过简单操作即可清除存储在车用电脑上的故障码。

（3）数据流测试。

利用解码器可对传感器和执行器的动态参数进行实时监测。

（4）动作元件测试。

利用解码器可通过车用电脑向执行元件发出指令，并执行相应动作。

（5）系统匹配。

利用解码器可对汽车电子控制系统进行基本调整和设置。

（6）电脑编码。

解码器具有万用表、示波器、汽车维修资料库、打印输出和网络升级等功能。

解码器的功能随测试软件的版本而异，也随被测车系和年款不同而不同。

有的能检测几个系统，有的能检测一个系统。

2.连接故障诊断仪
注意：只能使用选定的车辆故障诊断仪相匹配的诊断线。

汽车行驶过程中仅允许由乘员来操作这些设备。

操作步骤说明：
（1）将诊断线插到诊断接口上；
（2）将车钥匙置于ON挡；
（3）开启车辆诊断测试仪；
（4）按照屏幕上的显示进行操作，以启动所需功能。

注意：进行试车时，必须把检查和测量装置安放在后排座椅上。

试车期间，只允许一个乘员操作仪器。

汽车电脑诊断设备的使用方法汽车电脑诊断设备是一种用于检测汽车故障的工具。

它可以帮助我们快速定位和修复汽车故障，提高维修效率和准确性。

下面将详细介绍汽车电脑诊断设备的使用方法，希望能对您有所帮助。

一、了解汽车电脑诊断设备的基本知识1. 了解汽车电脑诊断设备的作用原理：汽车电脑诊断设备通过读取车辆上的故障代码和传感器数据，来帮助诊断和解决汽车故障问题。

2. 熟悉汽车电脑诊断设备的结构和功能：汽车电脑诊断设备通常由硬件设备和软件程序组成，硬件设备包括主机、连接线缆和显示屏，软件程序用于解析和显示故障代码和传感器数据。

二、准备工作1. 确保汽车电脑诊断设备和车辆的兼容性：不同的汽车品牌和型号需要使用不同的诊断设备，因此在使用之前，要确保设备适用于您的车辆。

2. 检查汽车电脑诊断设备的充电和连接线缆的完好性：确保设备电量充足并且连接线缆没有损坏。

三、连接汽车电脑诊断设备1. 找到车辆的诊断接口：一般情况下，汽车的诊断接口位于驾驶员座椅下方或发动机舱内，不同品牌和型号的车辆位置可能略有不同。

2. 使用连接线缆将汽车电脑诊断设备与车辆连接：将一端连接到诊断接口，另一端连接到设备的主机。

四、使用汽车电脑诊断设备1. 打开汽车电脑诊断设备的电源开关，启动设备。

2. 根据设备的操作菜单，选择相应的功能和操作选项：不同的设备可能有不同的操作界面和菜单选项，根据设备的使用说明进行操作。

3. 读取和显示故障代码：在设备上选择读取故障代码的功能，等待设备完成读取，然后查看设备上显示的故障代码。

故障代码是一串由字母和数字组成的编码，每个编码代表着特定的故障类型和位置。

4. 解析和诊断故障代码：根据设备的操作菜单，选择解析故障代码的功能，设备将会提供关于故障代码的详细解释和诊断建议。

5. 清除故障代码：如果您已修复了车辆上的故障问题，可以选择清除故障代码的功能来清除设备上的故障代码。

6. 监测传感器数据：有些汽车电脑诊断设备还可以实时监测和显示车辆的传感器数据，如发动机转速、车速、水温等，通过这些数据可以更直观地了解车辆的工作状态。
