西门子高压变频器维护及点检标准操作程序

大家应该知道，西门子变频器维修过程中的调试对维修服务中心以及工作人员的技术和个人素质要求都非常高。

但是，大家知道都有哪些具体的调试方法吗？下面，我们就深入了解一下吧。

方法一：变频器带电机空载运行第一步，设置电机的功率、极数，在这里提醒一定要综合考虑变频器的工作电流。

第二步，设定变频器的“输出频率”、“基频”、“设置转矩”特性。

为了改善变频器启动时的低速性能，使电机输出的转矩能满足生产负载启动的要求，要调整启动转矩。

在异步电机变频调速系统中，转矩的控制较复杂。

在低频段，由于电阻、漏电抗的影响不容忽略，若仍保持V/f为常数，则磁通将减小，进而减小了电机的输出转矩。

为此，在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

第三步，将变频器设置为自带的键盘操作模式，按运行键、停止键，观察电机是否能正常地启动、停止。

第四步，西门子变频器维修要熟悉变频器运行发生故障时的保护代码，观察热保护继电器的出厂值，观察过载保护的设定值，需要时可以修改。

建议：变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。

电子热继电器的门限值定义为电动机和变频器两者的额定电流的比值，通常用百分数表示。

然后，当变频器的输出电流超过其容许电流时，变频器的过电流保护将切断变频器的输出。

因此，变频器电子热继电器的门限*值不超过变频器的容许输出电流。

方法二：变频器的空载通电检验第一步，将变频器的接地端子接地。

第二步，将变频器的电源输入端子经过漏电保护开关接到电源上。

第三步，检查变频器显示窗的出厂显示是否正常，如果不正确应改复位操作试试，如果还是不正确就应该要求退换。

第四步，熟悉变频器的操作键。

除了上述两个方法之外，西门子变频器维修过程中还有其它的调试方法，比如变频器与上位机相连进行系统调试和带载试运行，大家可以自行进行了解。

杭州联凯机电工程有限公司成立于2011年，是一家专业从事工业自动化设备销售、维护及电气系统维修改造的高科技公司。

高压变频器操作规程第一章总则第一条为保证高压变频器的正常运行及操作人员的人身安全，特制定本操作规程。

第二条本规程适用于高压变频器的操作和维护。

第三条操作人员必须熟知高压变频器的结构及工作原理，并具备一定的电气知识和维修能力。

第四条操作人员必须熟悉本规程，按照规程要求操作高压变频器。

第五条操作人员在进行高压变频器的操作和维护时，必须穿戴好安全防护用品，保证自身安全。

第二章操作要求第六条在操作高压变频器之前，必须检查主电源和变频器之间的所有接线是否牢固，接地是否良好。

第七条在操作高压变频器之前，必须检查变频器的各个控制参数是否正确设置，是否与实际需要相符。

第八条在操作高压变频器之前，必须检查变频器周围是否存在易燃易爆等危险物质，必要时进行相应的防护措施。

第九条操作人员在操作高压变频器时，必须按照正确的步骤进行操作，不能随意更改设置或者进行其他未经授权的操作。

第十条操作人员在操作高压变频器时，必须保持手部干燥，禁止湿手操作。

第十一条操作人员在操作高压变频器时，必须严格按照变频器的额定工作电流进行操作，切勿超负荷操作，以免损坏设备。

第十二条操作人员在操作高压变频器时，必须注意观察变频器的工作状态，一旦发现异常情况，必须立即停机检修。

第三章维护要求第十三条高压变频器的维护工作必须由专业技术人员进行，不得由未经培训的人员擅自进行。

第十四条高压变频器的维护工作必须按照规定的周期进行，切勿因怠慢而造成设备故障。

第十五条高压变频器的维护工作必须按照操作手册的要求进行，不得随意更改或省略任何步骤。

第十六条高压变频器的维护工作必须保持设备清洁，防止灰尘等杂物进入设备内部。

第十七条在维护高压变频器之前，必须切断主电源，并标明禁止开机维护。

第十八条高压变频器的维护工作必须做好记录，以备日后参考。

第四章应急措施第十九条在高压变频器发生故障或意外情况时，操作人员必须立即切断主电源，并报告相关人员进行处理。

第二十条在处理高压变频器故障时，操作人员必须穿戴好绝缘手套和绝缘靴。

西门子高压变频器的日常操作及检修维护赵 晨（秦皇岛港股份有限公司第六港务分公司，河北 秦皇岛 066000）1 西门子高压变频器的操作运行1.1 上电前检查1.1.1 检查变频器周围环境，包括粉尘、温度和湿度是否符合变频器运行条件，变频器环境温度要求在0～40℃范围内，最好能够控制在25℃左右，湿度不超过95%，且无凝结或水雾，应尽量不要用湿布拖地，以保持室内干燥；1.1.2 检查变频器进出电缆是否紧固，检查高低压电缆是否有损伤；(3)清理变频器柜内及周围灰尘。

1.2 送380V 控制电检查1.2.1 关闭所有高压柜门(包括功率单元柜门和变压器柜门)，注意柜门上面的钥匙一定要锁好，们的电子开关在那里；1.2.2 将380V 电源（打开接口柜内的CDS1开关）和一路UPS 电源（按住UPS 的开关直到响了一声）送至变频器；，此时键盘左边的“POWER ON”指示灯亮，表示控制电源已送至变频器，并且冷却风机正常运转；1.2.3 上控制电后，确认变频器面板上是否有故障或报警（面板上的fault 灯亮），该故障或报警是否影响变频器正常运行，可否复位，如果不能复位，待问题解决后才能进行下一步操作；1.2.4 检查变频器冷却风机是否运行正常，变频器进风口滤网是否堵塞，如果滤网堵塞，需清洁滤网或更换备用滤网后方可进行下一步操作（用一张A4的纸，对折后，放在滤网上，看能否吸住）；1.2.5 大约60S 后，键盘恢复主界面，控制系统启动完成。

1.3 变频运行1.3.1 将变频器“Local/Remote”选择开关选择在“Remote”位置，注意变频器运行中禁止将开关放在“Local”位置。

1.3.2 合变频器进线6000V 高压，此时变频器高压柜内有高压电，键盘MODE 下面显示OFF，表示变频器处于待机状态，此时严禁打开变频器高压柜门（包括功率单元柜门和变压器柜门）1.3.3 确认变频器是否有故障或报警，该故障或报警是否影响变频器正常运行，可否复位，如果不能复位，待问题解决后才能进行下一步操作；1.3.4 若以上步骤均检查无误，此时变频器处于待机状态，可从远方运行变频器（即PLC 柜的操作面板）。

变频器旳维护检修规程维护、检查是防止装置发生偶发性故障旳有效手段。

为了有效进行维护、检查，应制作检查检查单，记录并保留装置固有旳特性变化和构成部件旳稳定性，防止发生故障，以及在发生故障时调查故障原因。

维护、检查分为平常检查和定期检查，在装置旳安装之初，应缩短检查周期，详细进行检查，防止发生初始故障，运转时间变长后，需要检查部件与否出现特性劣化等。

1、检查、维护作业时旳准备环节2、平常检查2.1检查周期：每月一次。

2.2检查项目：(1)确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；(2)确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；(3)确认有无异味、绝缘物旳气味及各电路元件特有旳气味；(4)确认设备内部脏污状况，根据脏污状况减少清洁周期；对于以上项目，以目测检查为中心实行，有异常时应立即进行维修。

3、定期检查3.1检查周期：按机组小修周期进行。

3.2检查旳项目如下：(1)柜内旳清洁；(2)设备内部旳清洁；(3)电路部件旳变色、变形，漏液（电容器电阻电抗器变压器等）确实认；(4)基板（电阻、电容器旳变色、变形，基板旳变色、变形、脏污、焊接旳老化等）确实认和清洁；(5)配线（有无因发热导致旳变色、腐蚀）确实认；(6)紧固部分（螺栓，螺帽，螺钉类旳松动）确实认；(7)进行装置旳主电路部分旳检查时，应在断开输入电源后，通过约5分钟以上，在验电后进行。

请注意：装置内部旳电容器在将输入电源断开后电荷仍会残留一段时间，会有触电旳危险。

此外，为防止发生触电事故，在设备运转旳状态下不要打开门。

4、维护重点4.1 主电路部及控制电路部旳清洁维护，检查旳第一步就是清洁。

清洁应根据设备旳状态实行。

清洁时，应在切断电源，确认主电路没有电压后，通过吸引或吹扫等将设备内旳尘埃取去。

注意：假如压缩空气旳压力太强，有也许会损坏部件和配线。

此外，吹扫无法除去旳附着物应用布擦掉。

清洁原则上从上部开始，在下部结束。

灰尘，金属旳切屑从上面落下，假如从先从下部检查，则无法发现和除去上面旳落下物。

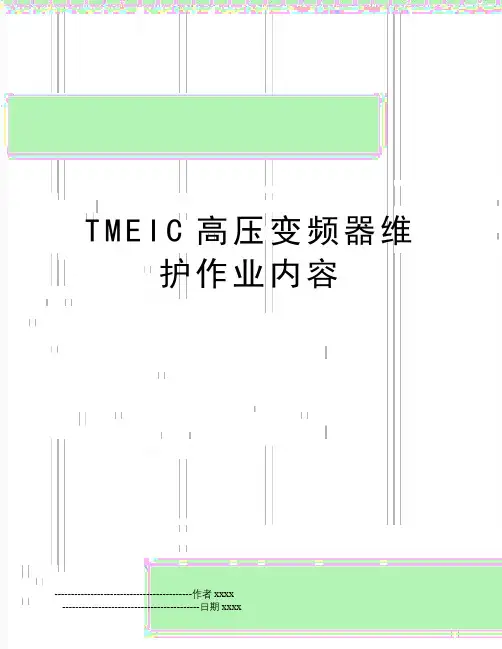

T M E I C高压变频器维护作业内容------------------------------------------作者xxxx------------------------------------------日期xxxx高压变频器维护作业内容指导 TMCN2014-5-15一，准备工具○：本公司准备◎：请贵公司准备×：不必要物品二，安全教育和碰头会议，确认作业流程1，确定用户责任人，配合人员。

2，明确作业顺序3，明确安全条目4，明确停电范围、时间、现场作业时间5，明确作业工具和测量仪器作业流程如下：停电时间：开始---------------结束停止设备对象：---------------------三，高压主电源停电确认1，确认变频器装置停止运行、禁止操作2，按下PS_W安全开关3，断开一次高压电源、拉出安全位置、接地、挂牌禁止操作4，使用调试软件下载变频器控制参数保存5，关闭控制电源6，过5分钟后，打开变频器装置柜门7，确认所有单元控制板充电灯LED熄灭8，用验电笔测试主电源盒控制电源没有电压9，使用电压表测试控制电源接线端子无电压10，主电源接线端子处安全接地注意事项：现场服务人员无权操作用户主电源，但必须在现场。

四，单元外观检查、目视检查，测量、清扫拆出所有单元，对单元内部进行点检和仔细清理。

1，拆除单元正面的固定支架2，拆除单元正面的电缆、光纤、连接母排3，取下单元固定螺丝4，用升降机拔出单元5，对单元的构件、底板、线缆等进行观察、触摸点检：逐一进行点检，进行维护清扫，点检项目参照附件6，依照上述顺序将拆除的组件复原注意事项：复原前进行逐一拍照，发现老化器件、有问题的部分附在报告书中可以目视到的组件范围，请勿拆除器件五，盘内点检、清扫1，对变压器柜内、单元柜内、控制柜内等构件进行检查和触摸点检清扫。

2，点检项目、判断标准参照点检确认表3，柜内清扫由上至下进行4，底板上粉尘使用毛刷清扫5，对空气滤网清理注意事项：复原前进行逐一拍照，发现老化器件、有问题的部分附在报告书中可以目视到的组件范围，请勿拆除器件六，绝缘性能测试6-1装置盘主电路对地绝缘测量1，输入主电路端子接地2，解开高压检测电阻板的输入线3，变频器输出高压端子短接4，输入变压器二次端子输出线全部短接5，全部单元的输入和输出端子全部短接6，使用1000V兆欧表测试主电路对地绝缘。

高压变频器检修规程目录第一章总则 (1)第二章变频装置介绍 (1)第三章日常维护 (5)第四章变频器保护功能整定值 (10)第五章变频器故障代码及故障原因 (11)第六章树脂浇注干式变压器的检修 (13)第七章双路互投电源的检修 (14)第一章总则一、本规程参照厂家提供的使用说明书、技术资料和图纸，结合我厂设备具体情况进行制定。

二、本规程是进行设备维护、检修的技术性依据，检修人员应严格执行本规程。

第二章变频装置介绍一、变频装置特点(1) 对电源影响小、高功率因数本变频器(TMdrive－MV)采用多段电平PWM控制，使输出电压波形实现了阶段状的近似正弦波形输出，输出电流波呈正弦波，控制方式为无监测器矢量控制。

实现了畸变小的清洁电源，即使不安装谐波滤波器，也能够达到高的谐波限制指标。

另外，装置输入侧采用了二极管整流器，实现了电源功率因数95％以上的高功率因数。

(2) 对负载电动机影响小，高功率因数通过变频器的多重连接及PWM控制，输出电压波形变为正弦波，因此扭矩波动低，不会发生共振浪涌电压，是对负载电动机影响小的高压变频器装置，能够继续使用原有的电动机。

另外，为提高转换装置的效率，采用了低频PWM控制，能够进行高效运转。

(3) 高性能和高可靠性通过采用大容量IGBT，在提高可靠性的同时，降低了开关损失，提高了控制性能。

控制电路采用了新开发的电力电子设备控制处理器PP7 ，并且通过采用8层集成电路板，实现了高集成化和高可靠性。

二、变频装置技术性能(1)变频装置类型为高－高方式(2)变频装置在6KV电源的瞬间闪变低于额定电压的75%（300ms以内）及工作电源切备用电源时，不会导致变频装置的停机。

额定运行工况下，使用变频器后电动机不降容。

(3)变频调速装置具有良好的调节性能，负荷从100%调节到40%的响应时间小于1min，现场可根据需要连续可调。

(4)变频器内的每一套冷却装置拆装方便，满足变频装置的安全可靠地运行。

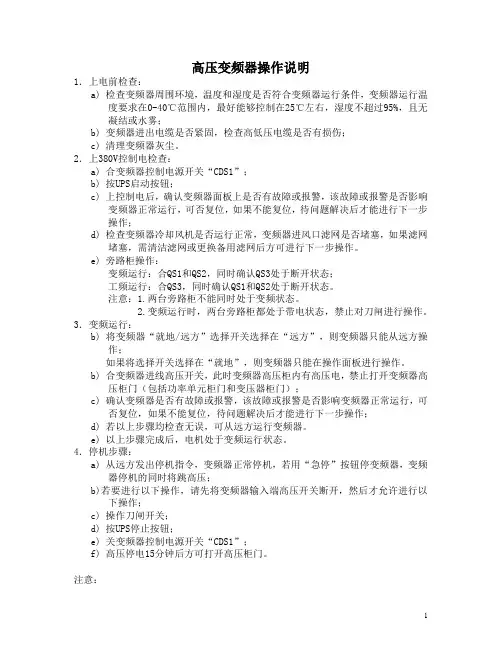

高压变频器操作说明1．上电前检查：a) 检查变频器周围环境，温度和湿度是否符合变频器运行条件，变频器运行温度要求在0-40℃范围内，最好能够控制在25℃左右，湿度不超过95%，且无凝结或水雾；b) 变频器进出电缆是否紧固，检查高低压电缆是否有损伤；c) 清理变频器灰尘。

2．上380V控制电检查：a) 合变频器控制电源开关“CDS1”；b) 按UPS启动按钮；c) 上控制电后，确认变频器面板上是否有故障或报警，该故障或报警是否影响变频器正常运行，可否复位，如果不能复位，待问题解决后才能进行下一步操作；d) 检查变频器冷却风机是否运行正常，变频器进风口滤网是否堵塞，如果滤网堵塞，需清洁滤网或更换备用滤网后方可进行下一步操作。

e) 旁路柜操作：变频运行：合QS1和QS2，同时确认QS3处于断开状态；工频运行：合QS3，同时确认QS1和QS2处于断开状态。

注意：1.两台旁路柜不能同时处于变频状态。

2.变频运行时，两台旁路柜都处于带电状态，禁止对刀闸进行操作。

3．变频运行：b) 将变频器“就地/远方”选择开关选择在“远方”，则变频器只能从远方操作；如果将选择开关选择在“就地”，则变频器只能在操作面板进行操作。

b) 合变频器进线高压开关，此时变频器高压柜内有高压电，禁止打开变频器高压柜门（包括功率单元柜门和变压器柜门）；c) 确认变频器是否有故障或报警，该故障或报警是否影响变频器正常运行，可否复位，如果不能复位，待问题解决后才能进行下一步操作；d) 若以上步骤均检查无误，可从远方运行变频器。

e) 以上步骤完成后，电机处于变频运行状态。

4．停机步骤：a) 从远方发出停机指令，变频器正常停机，若用“急停”按钮停变频器，变频器停机的同时将跳高压；b)若要进行以下操作，请先将变频器输入端高压开关断开，然后才允许进行以下操作；c) 操作刀闸开关；d) 按UPS停止按钮；e) 关变频器控制电源开关“CDS1”；f) 高压停电15分钟后方可打开高压柜门。

高压变频器操作规程前言高压变频器是电气控制系统的重要组成部分，因其功能强大、性能稳定受到了越来越多的关注和使用。

本文将阐述高压变频器的操作规程，以提高使用者对高压变频器的操作技能和安全意识。

操作前准备在进行高压变频器的操作前，必须进行以下准备：1.确保操作人员具备使用高压变频器的相关知识和技能；2.充分了解变频器的电气接线和工作原理；3.熟知相关安全规范，并按照规范进行操作。

操作步骤步骤一：检查电源线松紧程度在操作高压变频器之前，必须检查电源线的松紧程度。

若电源线出现松动现象，务必切断电源，检查问题所在，并进行维修。

步骤二：检查风扇转动情况在启动高压变频器之前，必须检查风扇转动情况是否正常。

若风扇出现异常运转情况，务必切断电源，检查问题所在，并进行维修。

步骤三：注意保护操作指示灯在操作过程中，必须注意保护变频器的操作指示灯。

切勿使用铁器或硬物敲打操作指示灯，以免破碎或损坏。

步骤四：注意保护触摸屏在操作过程中，必须注意保护变频器的触摸屏。

切勿用手带带有静电的物品或硬物触摸触摸屏，以免产生误操作或损坏。

步骤五：注意变频器散热在长时间操作高压变频器之前，必须注意变频器的散热情况。

若变频器的散热不良，可能会影响变频器正常工作，甚至损坏变频器。

步骤六：注意检查输出端子在进行接线操作之前，必须检查输出端子的接线情况。

若端子接触不良，可能会引发电流过大或短路现象，造成设备损坏。

操作注意事项除以上步骤外，还需注意以下事项：1.避免高压变频器接触湿度大、高温、较低温度等不适宜操作的环境；2.严格按照制造商说明书操作变频器；3.熟知高压变频器的各项参数和技术数据。

结语高压变频器是一种重要的电气控制设备，正确操作变频器对提高生产效率和设备的长寿命具有积极作用。

本文所述的操作规程对高压变频器的操作技能和安全意识提高有一定帮助作用。

高压变频器操作规程1. 前言高压变频器是一种非常重要的电力设备，在现代工业中被广泛应用。

具有节能、环保、精度高等优点。

为确保高压变频器正常运行，保护设备、保证安全，我们制定本操作规程。

2. 操作步骤2.1. 开机前2.1.1 环境准备•为了避免操作时受到外界影响，高压变频器的环境应该保持安静、干燥、无尘、无腐蚀性气体和易爆性气体等。

2.1.2 检查配电源•检查高压变频器的电源，电压是否匹配，并确认是否连接漏电保护器和过流保护器。

2.1.3 检查设备•检查高压变频器的悬挂装备是否牢固，电缆和设备连接端是否正确。

•确认设备的开启和关闭都处于正确位置，同时确认是否处于无阻力的状态。

•进行外观检查，确认设备表面没有损伤，并查找是否有可能影响设备运行的其他异常情况。

2.1.4 确认操作人员准备•操作人员应该对设备的性能和故障的处理有足够的了解和经验。

•操作人员应该佩戴适当的安全设备，比如手套、防护眼镜等。

•操作人员应该了解设备的紧急停机装置的位置和使用方法，并做好准备。

2.2 开机2.2.1 打开连接开关•确认高压变频器的负载已经停止。

打开连接开关，可进入开启状态。

•操作时需要保持安静，同时观察各个设备是否运转正常。

2.3 运行•高压变频器在运行状态时，应该观察仪表数据，例如电压、电流、温度和运行状态等，并且时刻保持监控。

•如果高压变频器运行出现故障，应该立即按下停止按钮，进行维修。

2.4 关机•关闭高压变频器之前，应该先停止负载的工作。

•把连接开关关闭并拔掉电源线。

•检查所有的连接线是否牢固并清理设备。

3. 注意事项•禁止在操作高压变频器时穿戴金属制品，以免发生意外情况。

•禁止在潮湿的环境下使用高压变频器。

•操作人员应该熟悉变频器的性能和操作规程，并进行定期维护，保证设备的正常运行。

•高压变频器的维修必须由专业技术人员进行，不得擅自拆卸或维修。

•急停装置应该安装在特定的位置，并且由操作人员随时掌握使用方法。

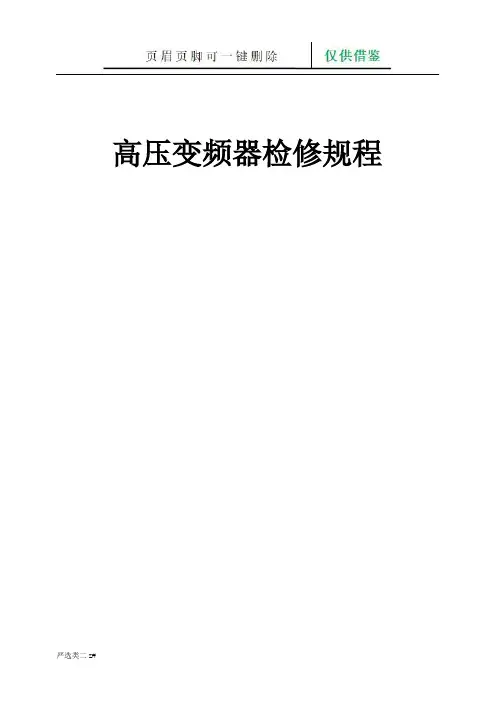

高压变频器检修规程
一.检修前准备：
1,按规定办理工作票证
2,准备安全辅助用具，验电器，接地线。

和工作用工具：扳手，吹风机、乙醇、抹布等。

二，检修内容步骤
1,高压停电，观察三相带电显示确无电压。

开关站做好安全措施后，拉开进线隔离刀闸，等待15分钟以上功率单元放完存储的电能以后方可开柜门进行下一步作业。

2,验电：首先打开高压进线柜（旁路柜）门，用IOKV电压等级验电器进行验电，验电前先试验，验电器正常后进行，确认无电压后进行下一步骤
3,挂接地线：按操作步骤先挂接地端，再将另一端挂到进线母排上面。

4,开始检修作业，紧螺丝时对接触到的每一部位逐一进行验电，遵循先验电，后干活。

5,对进线柜，变压器柜，和功率单元内的接线、压线螺丝逐一进行排查，检查接线有无变色，松动、老化。

螺母试探性紧固。

6,对控制回路接线端子排进行紧固检查，线鼻有无松动，铜线有无螺漏过长。

7,对柜顶风机检查有无异响，运转是否顺畅，测量电流是否正常。

8,对柜顶风机，风机超温信号进行测试，并查看触摸屏有无报警信息，对各门限位检查是否灵敏。

9,检查其它可能造成不良后果的隐患。

10,检修完成检查工具齐全,柜内不能有遗留物。

并关好柜门o11,撤掉进线柜接地线，注意拆接地顺序。

并合上进线隔离刀,检查隔离刀合到位后关好柜门。

12,开关站完成工作票手续，并登记准备送电。

送电时与现场配电室人员联系，再次确认具备送电条件。

13,送电后检查变频器无异常并做记录。

后续15・30分钟再进行一次巡检。

检修要求：规范、细致、认真
电仪三。

第六章高压变频器第一节高压变频器的日常维护及巡视一、检查室内温度，通风情况，确保室内温度不要超过45°C。

二、保持变频器室内清洁卫生。

三、检查变频器是否有异常声响，异味，显示温度是否正常，排风口是否有异味。

四、检查冷却风机是否运转正常。

五、建议变频器投入运行头一个月内，将变压器所有进出线电缆、功率单元进岀线电缆、控制电缆紧固一遍，以后每半年紧固一遍。

并用吸尘器清除柜内灰尘。

第二节高压变频器操作规程一、上电、运行1、巡视设备，确保正常。

2、送控制电源3、待控制器自检启动完毕，状态显示为高压不就绪，且无故障报警输出，则系统正常。

若有报警输出，应立即查看故障原因，采取措施消除故障,并按系统复位键，恢复到正常状态。

4、查看功能设置，确保控制状态为正常状态，且其他各项设置正确。

5、查看参数设定，确保基准频率、转矩提升、加速时间、减速时间等各项参数设置合理。

6、高压合闸，待高压就绪后，状态显示为系统待机。

7、启动电机，并按要求设定频率。

8、减速停机时，可在停机过程中直接再启动。

二、停机、断电1、运行过程中若岀现异常情况，可立即拍下柜门上的高压分断按钮，分断进线高压开关。

2、正常停机应按屏幕上的STOP RESET键（本地控制）或通过上位控制停机或在远程控制状态下断开启停机端子。

3、分断进线高压开关。

4、断高压后，待功率单元指示灯熄灭5分钟后，放电完成，断开控制电源。

第三节故障处理与维护一、轻故障分类与报警1、轻故障时，系统发出报警信号，故障指示灯闪烁。

轻故障包括：1）、变压器超温报警2）、单元柜超温报警3）、柜门打开4）、单元旁路2、系统对轻故障不作记忆处理，仅做故障指示，故障消失后报警自动取消。

3、变频器运行中出现轻故障报警，系统不停机。

4、停机时出现轻故障报警，变频器可以继续启动操作。

二、重故障分类与报警1、系统发生下列故障时，按照重故障处理：1）外部故障2）变压器过热3）电机过流4）柜温过热5）单元故障6）变频器过流7）高压失电8）接口板故障9）控制器不通讯10）接口板不通讯11）系统超速12）主控板故障2、其中单元故障包括：缺相故障、过热、驱动故障、光纤故障。

高压变频器检测维护方案一、维护方法1、维护方法（1）灰尘及有害物彻底清理，一二次接线检查。

（2）参数整定值测试及校准，部件保养。

（3）相应器件介电强度实验，预先知道器件损坏趋势。

（4）有寿命器件测试，提前知道器件在相应环境下工作的安全使用寿命。

（5）损耗器件的提出替换需求。

2、维护计划安排：（1)检测三台高压变频器采用单台设备进行，先检测凝结水泵变频器，然后再检测一次风机变频器，计划人数4-6人。

（2）时间安排：单台设备检测保养的时间3-5天，由于现场大修不能保养完后进行设备带载试机，所以只能分两次做，大修期间单元单体测试，大修结束后整机带载试机。

3、保障机制降低设备故障率，提高设备稳定性，延长设备运行寿命，提高客户满意度。

二、维护内容1、控制柜（1）主控箱全面清理，包括每块电路板的清洗重新喷三防漆，电源板每个电源模块输出电压及带载检测，主控箱风扇清洗。

（2）继电器管脚清洗，底座接线紧固检查。

（4~20mA与0~10V （3）PLC输入输出端子接线检查，模拟输入输出线性检查。

信号源万用表）（4）端子排接线紧固检查。

（5）人机界面参数和检查（6）UPS检查，电池容量测试2、功率柜（1）功率模块测试及检查模块内部及散热片清理除湿除尘，电路板清洗及重新喷三防漆。

模块单元控制板及驱动板检测，包括轻过压、过压、欠压缺相、驱动等预设定及整定，驱动电路波形检测，板级电源模块输出电压检测及带载能力检测，以上数据出据相应检测报告。

电解电容的容值检测，均压性检测，检测数据出据相应检测报告。

功率器件的特性检测及耐压检测，功率器件表面清理，以防爬电，检测结果及处理结果出据相应检测报告。

（2）、功率柜体检查测试清灰处理，看柜体内环氧板有无积灰及爬电痕迹，模块导轨分别对模块输入输出电缆做绝缘及耐压实验，实验数据出据报告。

模块光纤导光率检测，检测数据出据报告。

柜门行程开关检查，开关应稳定可靠，不会误触发。

柜门滤网检查清理，由于多次清洗滤网隔尘和透风率降低，提醒并建议用户购买新滤网。

高压变频器操作规程第一章总则第一条为了保证高压变频器的安全运行和性能稳定，制定本操作规程，以规范高压变频器的操作和维护。

第二条本操作规程适用于高压变频器的操作和维护人员，包括操作、维修、检修和维护等。

第三条高压变频器的操作和维护人员应具备相应的操作和维护知识，并按照本操作规程进行操作和维护。

第四条高压变频器的操作和维护应符合国家相关安全标准和规定。

第二章操作规程第五条高压变频器的操作和维护人员应熟悉高压变频器的结构、原理和操作方法，并按照使用说明书进行操作。

第六条开启高压变频器之前，应先检查外部电源和设备的接线情况是否正确，并确保电源电压和频率与高压变频器匹配。

第七条开机前应检查控制回路、保护回路和散热回路是否正常，发现问题应及时处理。

第八条操作人员应按照设备的运行要求设置变频器的工作参数，如电压、频率、转速等。

第九条高压变频器在运行过程中，应注意监控设备的运行状态，如电流、温度、振动等，发现异常情况应及时报警并采取相应的措施。

第十条停机时应先将变频器工作参数恢复至初始值，然后关闭外部电源。

第十一条高压变频器在长时间停机后，应进行检查和维护，包括散热器清洁、电缆接线检查和紧固等。

第十二条操作人员应做好日常记录和维护工作，如运行时间、故障处理、维护记录等，以便随时查阅和分析。

第三章维护规程第十三条高压变频器的维护应按照设备使用说明书和维护手册进行，以确保设备的长期稳定运行。

第十四条高压变频器的维护人员应具备相关维护知识和技能，并按照相关规定进行维护工作。

第十五条维护人员应定期检查高压变频器的散热器、电缆和接线端子的清洁情况，并及时清除杂物和污垢。

第十六条定期检查高压变频器的电缆接线和紧固情况，如发现异常应及时处理。

第十七条高压变频器的维护应定期进行设备检查和故障排除，如更换电容器、维修电路板等。

第十八条维护人员应定期检查高压变频器的工作参数和控制回路、保护回路是否正常，如发现异常应及时修复。

第十九条高压变频器维护完成后，应对设备进行检测和试运行，确保设备工作正常。

项目：标题:西门子高压变频器维护及点检标准操作程序版本修改内容Clause # 1 Initial Release N.A.编写：校核：批准：批准日期：项目：标题:西门子高压变频器维护及点检标准操作程序目录1. 基本信息 (3)1.1．设备清单 (3)1.2．校验以及点检频率 (3)1.3．校验以及点检用工具及其他材料 (3)2.技术文件 (3)2.1．重要参数 (3)2.2．备件明细 (6)3.高压变频器维护及点检程序 (6)3.1．高压变频器维护程序..................................................................... 错误!未定义书签。

3.2．高压变频器点检程序..................................................................... 错误!未定义书签。

4.安全注意事项 (7)项目：标题:西门子高压变频器维护及点检标准操作程序1. 基本信息1.1．设备清单序号品牌型号设备编号设备功能描述所属区域1 西门子NBH SWROF1-P001SWROF3-P001SWROF5-P001SWROF7-P0014#变电站2 西门子NBH SWROF2-P001SWROF4-P001SWROF6-P001SWROF8-P0015#变电站1.2．点检频率◆点检频率：三月一次1.3．校验以及点检用工具及其他材料◆吸尘器◆毛刷◆红外线测温仪◆万用表2.技术文件2.1. 重要参数项目描述马力范围0-3000hp输入线电压10.0KV输入电压允许误差额定输出时为标称值的+10%，-5 输入功率因数负载超过10%时的0.95输出线电压 6.6KV输出频率漂移+0.5%，-0.5%速度范围0.5-330Hz（与电机有关）加速时间范围0.5-3200秒（与负载有关）项目：标题:西门子高压变频器维护及点检标准操作程序输出转矩额定转速下恒转矩环境温度0-40℃柜体NEMA1空冷型，IP31粉尘污染<100微米@6.5毫克/立方英尺气体污染<4PPB活性卤化物和硫化物2.1.1. 主控系统2.1.2.闪存卡项目：标题:西门子高压变频器维护及点检标准操作程序2.1.3.键盘和版面显示项目：标题:西门子高压变频器维护及点检标准操作程序2.2. 备件明细3.高压变频器维护及点检程序3.1 高压变频器维护程序维修时应注意：◆禁止带电操作；◆停电15分钟以上方可打开高压柜门(包括功率单元柜门和变压器柜门)；◆在更换任何配件时，应严格作好记号，按原位置安装；◆对PCB板进行操作时，应按照要求作好防静电措施。

高压变频器操作说明)一、安全提示1.在操作高压变频器之前，请确保您已经仔细阅读并理解了本操作说明书，并且熟悉了相关的安全警示。

2.在操作高压变频器时，请戴上适当的安全防护设备，如绝缘手套、护目镜等。

3.在进行高压变频器的维护和检修时，必须将高压变频器的电源断开，并使用一个适合的电工工具，否则有电击的危险。

4.在操作高压变频器时，请保持良好的工作习惯，不要将手指或其他物体放入高压变频器的风扇或其他运转部件中，以免引发危险。

5.在操作高压变频器时，请确保操作环境干燥，以免引发短路等故障。

二、基本操作步骤1.接通电源在操作高压变频器之前，您需要将电源接通，并确保电源稳定。

接通电源时，请注意电源的电压和频率是否与高压变频器的要求相匹配。

2.设置参数接通电源后，您需要根据具体需求对高压变频器的参数进行设置。

通常，这些参数包括电压、频率、电流和功率等。

您可以通过高压变频器的控制面板或软件进行设置。

3.启动高压变频器设置完参数后，您可以通过高压变频器的控制面板或软件启动高压变频器。

请注意，启动过程中不要突然对高压变频器进行大负载的操作，以避免引发故障。

4.运行监控5.故障处理三、注意事项1.在操作高压变频器时，请保持设备的清洁和干燥。

2.避免在高压变频器操作时，将其他物体或液体放入设备中。

3.请勿随意更改高压变频器的设置参数，以免引发故障。

4.在操作高压变频器时，请定期检查电源电压和频率是否保持稳定。

5.如果高压变频器长时间不使用，请断开电源，并妥善保管设备。

6.高压变频器只能由专业人员进行维修和检修，切勿私自拆卸或维修。

四、常见故障处理办法1.如果高压变频器无法启动，请检查电源是否接通和电源稳定。

2.如果高压变频器运行过程中出现噪音较大的现象，请检查设备是否有松动或异常运转。

4.如果高压变频器不能正常接收信号，请检查信号线路是否正常连接。

五、保养与维护1.定期清洁高压变频器的外壳和风扇，以确保设备的散热效果良好。

SIEMENS 6SE80型高压变频器检修工艺规程1 主题内容、适用范围及引用标准1.1、主题内容本标准规定了山东百年电力发展股份有限公司装用的SIEMENS 6SE80型高压变频器的技术规范、检修周期、项目、检修工艺技术以及检修质量标准。

1.2适用范围本标准适用于山东百年电力发展股份有限公司现装用的SIEMENS 6SE80型高压变频器的大小修检修工作，是该型变频器检修质保与质检的主要技术依据。

1.3引用标准SIMENS SIMOVERT MV使用说明书SIMENS SIMOVERT MV维护说明书SIMENS SIMOVERT MV调试说明书2 检修一般规定和基本要求2.1 岗位职责2.1.1、班长的岗位职责：2.1.1.1对本班成员在生产劳动过程中的安全和健康负责，对管辖设备的安全运行负责；2.1.1.2负责制订和组织实施控制异常和未遂的安全目标；2.1.1.3严格安全教育、纪律教育，带领全班人员贯彻执行安全规程制度；2.1.1.4主持开好班前、班后会和每周一次班组安全日活动；2.1.1.5督促工作负责人做好每项工作任务；2.1.1.6做好岗位安全技术培训2.1.1.7开展好本班的定期安全检查;2.1.1.8抓好现场设备、设施、工器具管理工作。

2.1.2班组成员的岗位职责：2.1.2.1班组成员是现场安全生产的直接责任者；2.1.2.2参加班长召开的班前会、班后会；2.1.2.3参加班组安全活动；2.1.2.4认真贯彻本岗位责任制2.1.2.5认真学习技术知识；2.1.2.6对违反工艺标准所造成异常情况负直接主要责任。

2.2 检修管理制度2.2.1工作前办理工作票，办理工作票必须严格按《电业安全工作规程》及生技部、分场的有关规定执行。

2.2.2检修过程中必须严格按《电业安全工作规程》，确保人身及设备安全。

2.2.3检修工作完毕后，及时办理工作票终结，必要时给运行写检修交代，讲清检修中发现的问题、修后仍存在的问题及今后运行中的注意事项。

1．上电前检查：a）检查变频器周围环境，包括粉尘、温度和湿度是否符合变频器运行条件，变频器环境温度要求在0-40℃范围内，最好能够控制在25℃左右，湿度不超过95%，且无凝结或水雾；b）变频器进出电缆是否紧固，检查高低压电缆是否有损伤；c）清理变频器柜内及周围灰尘。

2．送380V控制电检查：a）关闭所有高压柜门（包括功率单元柜门和变压器柜门）；b）合变频器控制电源开关“CDS1”（I/O柜上的开关）；然后启动控制柜内UPS电源。

（打开控制柜门，长安启动按钮直至听到…滴‟声后松开）c）此时键盘左边的“POWER ON”指示灯亮，表示380V控制电源已送至变频器；d）上控制电后，检查变频器冷却风机是否运行正常，变频器进风口滤网是否堵塞，如果滤网堵塞，需清洁滤网或更换备用滤网后方可进行下一步操作（用一张A4的纸，对折后，放在滤网上，看能否吸住，控制系统需要一分钟左右的时间自检），确认变频器面板上是否有故障或报警，该故障或报警是否影响变频器正常运行，可否复位，如果不能复位，待问题解决后才能进行下一步操作3．变频运行：a）确认控制系统正常后合变频器高压电源；b）确认变频器“Local/Remote（就地/远方）”选择开关选择在Remote（远方）” ，变频器只能在远方操作。

转换到Local（就地）”用变频器控制面板操作控制变频器。

c）合变频器进线6000V主电源，此时变频器高压柜内有高压电，键盘显示屏MODE下面显示OFF，表示变频器处于待机状态，此时严禁打开变频器高压柜门（包括功率单元柜门和变压器柜门）d）确认变频器是否有故障或报警，（送高压后控制系统对主回路自检），该故障或报警是否影响变频器正常运行，可否复位，如果不能复位，待问题解决后才能进行下一步操作；e）若以上步骤均检查无误，变频器处于待机状态，可从变频器键盘或外部启动变频器。

f）以上步骤完成后，电机处于变频运行状态。

键盘上方的“RUN”灯亮。

4．停机步骤：a）发出停机指令，变频器正常停机，若用“Emergency（急停）”按钮停变频器，变频器停机的同时将跳开输入主电源开关；b）若要进行以下操作，请先将变频器输入端主电源开关断开；c）停380V控制电，将“CDS1”放在“断开”位置；d）6000V主电源停电15分钟后方可打开高压柜门。

高压变频器操作规程高压变频器是一种用于控制电动机转速的装置，广泛应用于工业生产中。

为了保证高压变频器的安全操作，提高工作效率，制定了一系列的操作规程。

下面是高压变频器的操作规程，详细介绍了高压变频器的正确使用方法。

一、操作前准备1. 使用前要了解高压变频器的基本原理和工作方式，熟悉控制面板上的各个按钮和指示灯的功能。

2. 检查高压变频器的各个接线是否正确，检查外壳是否有漏电的情况，确保电路连通和接地良好。

3. 确保电源电压和频率与高压变频器的额定电压和频率相匹配。

二、启动操作1. 按照操作面板上的启动步骤，按顺序按下相应的按钮，依次启动高压变频器和电动机。

2. 在启动过程中，在控制面板上观察指示灯的显示情况，确保各个步骤都正确完成，没有异常情况发生。

3. 注意观察电动机的启动情况，确认电动机转速恢复正常后，可以进行下一步操作。

三、参数设置1. 根据实际需要，设置高压变频器的工作参数，包括频率、转速、时间等参数。

可以通过控制面板上的按钮和旋钮进行设置。

2. 在参数设置之前，要仔细查看高压变频器的操作手册，了解各个参数的含义和设置范围，确保参数设置的合理性和安全性。

四、运行状态观察和监控1. 在正常运行期间，要随时观察高压变频器的运行状态和指示灯的显示情况，确保运行正常，没有异常情况发生。

2. 定期检查高压变频器的散热器和风扇的工作情况，确保散热良好，避免过热情况发生。

3. 注意监测电动机的转速和负载情况，根据需要调整参数，以提高工作效率和节约能源。

五、停止操作1. 停止高压变频器之前，应先停止电动机的运行，再按照操作面板上的步骤，按顺序关闭高压变频器的各个功能，并切断电源。

2. 在停止操作之后，要进行必要的清理和维护工作，清除控制面板上的任何指示灯和故障码，确保下次使用时能够正常启动。

六、故障排除1. 在使用过程中，如果出现任何故障或异常情况，首先要停止操作，切断电源，排除故障的原因。

2. 可以通过查阅高压变频器的操作手册或联系供应商的技术支持，进行故障排除和修复。
