CAD导入Sketchup建模(居住区规划导入爆掉的看这里)

cad导入su怎么成面我们平时在CAD中画图之后有的会要求导入进SU中，那么大家知道cad导入su怎么成面吗?下面是店铺整理的cad导入su怎么成面的方法，希望能给大家解答。

cad导入su怎么成面的方法一：这个问题有两个插件解决，一个是边线工具，一个是封面工具。

cad导入su怎么成面的方法二：规划图从CAD导入Sketchup后，曲线相交的地方经常会出现断点，描线很麻烦，该怎么办?因为Sketchup会把CAD的曲线拟合成多段直线，所以相交出会出现一点点的误差。

要想闭合就必须手工把这一点点误差补上或删掉，确实很麻烦。

如果用找线头的插件，就可以看到在直线和曲线相交的地方有很多断开的区域，所以即使用自动封面插件也不能很好的生成面。

设想一下，一个几千平方米的规划图，上百上千个面，一个一个去描的话，不死也要脱层皮了，左图是未处理的CAD导入Sketchup后，运行找断线插件和自动封面插件的结果。

可以看到很多断头，封面也不正确。

右图是经过处理的CAD导入Sketchup后，运行找断线插件和自动封面插件的结果。

可以看到没有断头，封面基本正确。

对这个问题，我想了很多种办法。

以前我是在CAD里对复杂区域就做成闭合面域导入Sketchup，但是也很麻烦。

后来想到，如果在CAD里手动把相交的地方打断，那么两边就是单独两条曲线，这样导入Sketchup后相交点的坐标就不会变动，也就不会出现细小的误差了。

经过实验，这个方法可行。

但是那么多的相交点，一个一个的去处理会非常麻烦。

国内最好的SketchUp爱好者交流乐园!SketchUp最具专业的中文论坛!4 i$ ^) H. v$ [, S3 Y所以我在网上搜索能一次性把所有相交点都打断的程序。

还真找到了!!经过测试，效果非常好，除了对闭合的圆和椭圆不能起作用外，对 PLINE，LINE，ARC，SPLINE都能正确打断。

处理后的图形再导入Sketchup，就没有断头了。

CAD教程：导入与导出数据的方法CAD（Computer-Aided Design）是一种常用的设计软件，可帮助用户进行2D和3D设计。

在使用CAD软件时，导入和导出数据是经常会遇到的任务。

本文将介绍如何使用CAD软件进行数据的导入和导出，以提高工作效率。

一、数据的导入方法在CAD软件中，导入外部数据是一个常见而重要的功能。

用户可以引入其他格式的文件，并将其转换为CAD软件可读取的格式。

下面是几种常见的导入数据的方法。

1. 文件菜单：大多数CAD软件都提供了文件菜单中的“导入”选项。

用户可以通过点击菜单中的“导入”选项，然后选择需要导入的文件并确定，即可将文件加载到CAD软件中进行编辑和修改。

2. 拖放：有些CAD软件支持拖放功能，用户只需将外部文件从资源管理器或桌面上拖放到CAD软件的工作区即可快速导入文件。

3. 命令行：一些CAD软件的命令行中提供了特定的导入命令。

用户可以输入相应的命令，并提供文件路径，然后按下回车键即可将文件导入到CAD软件中。

4. 插件或扩展：有些CAD软件允许用户安装插件或扩展，以便导入其他软件生成的文件。

用户可以通过下载合适的插件或扩展，并按照软件提供的安装指南进行安装和配置。

二、数据的导出方法在CAD软件中，将设计或绘图结果导出为其他格式的文件也是常见的需求。

下面是几种常见的导出数据的方法。

1. 文件另存为：大多数CAD软件都提供了“文件另存为”功能，用户可以通过选择该选项，然后选择导出格式并指定文件路径，最后点击保存按钮，即可将文件导出为指定格式。

2. 导出命令：一些CAD软件提供了特定的导出命令。

用户可以输入相应的命令，并提供导出格式和文件路径，然后按下回车键即可将文件导出为指定格式。

3. 批处理：有些CAD软件支持批处理功能，用户可以编写脚本或使用预定义的批处理命令，以实现批量导出文件的功能。

4. 插件或扩展：与导入类似，有些CAD软件允许用户安装插件或扩展，以便导出文件为其他软件可读取的格式。

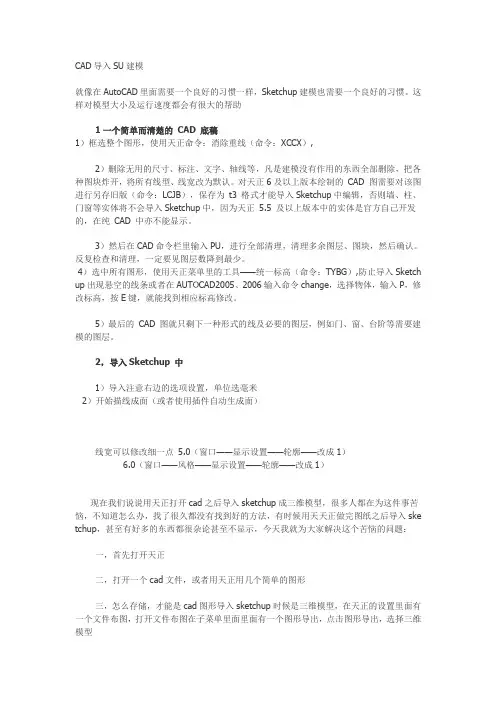

CAD导入SU建模就像在AutoCAD里面需要一个良好的习惯一样，Sketchup建模也需要一个良好的习惯。

这样对模型大小及运行速度都会有很大的帮助1一个简单而清楚的CAD 底稿1）框选整个图形，使用天正命令：消除重线（命令：XCCX）,2）删除无用的尺寸、标注、文字、轴线等，凡是建模没有作用的东西全部删除，把各种图块炸开，将所有线型、线宽改为默认。

对天正6及以上版本绘制的CAD 图需要对该图进行另存旧版（命令：LCJB），保存为t3 格式才能导入Sketchup中编辑，否则墙、柱、门窗等实体将不会导入Sketchup中，因为天正5.5 及以上版本中的实体是官方自己开发的，在纯CAD 中亦不能显示。

3）然后在CAD命令栏里输入PU，进行全部清理，清理多余图层、图块，然后确认。

反复检查和清理，一定要见图层数降到最少。

4）选中所有图形，使用天正菜单里的工具——统一标高（命令：TYBG）,防止导入Sketch up出现悬空的线条或者在AUTOCAD2005、2006输入命令change，选择物体，输入P，修改标高，按E键，就能找到相应标高修改。

5）最后的CAD 图就只剩下一种形式的线及必要的图层，例如门、窗、台阶等需要建模的图层。

2，导入Sketchup 中1）导入注意右边的选项设置，单位选毫米2）开始描线成面（或者使用插件自动生成面）线宽可以修改细一点5.0（窗口——显示设置——轮廓——改成1）6.0（窗口——风格——显示设置——轮廓——改成1）现在我们说说用天正打开cad之后导入sketchup成三维模型，很多人都在为这件事苦恼，不知道怎么办，找了很久都没有找到好的方法，有时候用天天正做完图纸之后导入ske tchup，甚至有好多的东西都很杂论甚至不显示，今天我就为大家解决这个苦恼的问题：一，首先打开天正二，打开一个cad文件，或者用天正用几个简单的图形三，怎么存储，才能是cad图形导入sketchup时候是三维模型，在天正的设置里面有一个文件布图，打开文件布图在子菜单里面里面有一个图形导出，点击图形导出，选择三维模型具体步骤是：设置---图形布图---图形导出--选择存为三维模型四，最后我们用sketchup导入看一下注意事项：墙的高度之类的参数可以在天正里面设置好了看似短暂的一生，其间的色彩，波折，却是纷呈的，深不可测的，所以才有人拼尽一切阻隔，在路漫漫中，上下而求索。

（完整版）第六讲：cad导入sketchup建模讲解第六讲：cad导入sketchup建模讲解（1）总体思路：1. 对于小面积建模时，常常直接截取总模型中的一部分导入到sketchup中，然后在sketchup中创建组件，从新描着再画一遍；2. 对于大面积建模时，常常将cad中的总平面全部导入sketchup 中，然后在sketchup中封面。

在cad导入sketchup之前，在cad中整理的思路：1. 在cad中，直接将要用的模型复制到一个新的cad图面上，它的目的是为了减少图层以及模型量，使后期建模不受干扰。

2. 在1的基础上删除不需要的线以及模型3. 输入pu将图层清理下4. 将cad图导入到sketchup中时，sketchup中的单位要与cad 中的单位一致5. 将图面在sketchup中创建组件，从新描着再画一遍；（注意：从cad图导入到sketchup中的图有很多断点，无法封面；当交叉点不断开时也无法封面）C ad中配景楼的处理方法：一般在sketchup建模中，配景楼的样式只做一到两种，若模型楼在cad中是块的话保留，它不会影响后期封面的处理，若不是块的话将线的全局宽度改为0，使其成为一条单线，这样它既不影响建模又使楼房的放置有一个依据。

C ad中植物的处理方法：一般在sketchup建模中，只保留直线形式的灌木块，将曲线的或圆线的灌木块删掉，因为曲线的或圆线的灌木块所占的模型量太大。

C ad中细节处理方法：一般在sketchup建模中，将有高度的起来体（地形，灌木）找个基准点挪到外面去，方便删减图面上没用的线。

将面积大的铺装删掉将重复的线删掉断开的线要连上第七讲：cad导入sketchup建模讲解（2）当cad图导入sketchup中时，用ctrl+shift+E键将导入的平面图充满视窗在cad中把重复出现的模型（树、房子等）做成块，当导入sketchup时会自动生成组件，利用组件的关联性便可一次性将场景中所有的（树、房子等）建立起来用图层工具将场景中重复出现的模型（树、房子等）暂时没用的东西放入图层隐藏起来对于一些大楼门前的小路，它们可能边界线长短不齐，我们可以将这些不齐的边界线拉齐然后延伸至构筑物中，这样既可以封上面又不影响整体效果在sketchup中制作灌木的方法：1. 全选灌木层的线，用make face封面2. 将封完面的灌木层全选上进行群组3. 用剪选面工具将灌木层中的面都选上，用联合推拉工具拉出一定的高度4. 将灌木层的边线隐藏掉5. 用基准点将灌木层移回平面总图在sketchup中制作微地形的方法：1. 选中其中的一个地形平面制作群组2. 若地形中的线被构筑物断开，将断开的线连接上3. 用推拉工具将地形拉出一定的高度4. 用地形工具制作地形5. 用基准点将微地形层移回平面总图平面总图上封面的方法：寻找断点的方法：插件→label stray lines→自动找到模型中的断点为了提高作图的质量，尽量将圆弧的段数改大点，使其光滑，一般段数为36一般有两种情况的断点：1. 没有和前面的线连上2. 断点出了前面的线连接断点的方法：情况1：方法一：直接画一条直线使其与前面的线相交，然后将多余的部分擦除方法二：用移动工具移动线的断点，使其与前面的线相交情况2：选择相交的线，使其与前面的线进行模型交错，将交点断开，删除多余的部分当一个面上交点比较多时，可能会有很多重复的面，要将多余的面删除用规划总图做模型时，当点不在一个平面上时，具体操作步骤：1. 将线全部选上，用extrude lines将线拉伸成面2. 将生成的面创建群组3. 画一个大的平面与生成的面进行模型交错4. 将生成的面删除5. 与大平面相交的线便是所需要的线。

怎么将cad导入su
CAD图形经常需要导入SU中，那么大家知道怎么将cad导入su 吗?下面是店铺整理的怎么将cad导入su的方法，希望能给大家解答。

将cad导入su的方法：
1.首先，小编在cad中画了一个图形，如图所示
2.cad导入su之前，需要先将cad整理一下，整理去掉我们不需要的线条，然后保证我们要导入的cad图是单独的cad图形，不然我们会导入其他的不需要的图形，比如下图
3.然后打开su，然后找到文件——导入，如图所示
4.找到我们需要导入图形所在的位置，选择cad类型，如果类型选择的不对，我们会找不到我们要导入的图形的，如图所示
5.然后点击图形，打开，如图所示
6.cad导入时，根据图形的大小，需要的时间不一样，所以耐心等待，当出现如下图形的时候，说明cad已经导入，点击关闭图框即可
7.有时候可能导入的图形不是在参考点的位置，不在当前的界面内，我们需要如图所示，
8.可以点击最大化工具，然后图形就会最大化的出现在我们视线内，如图所示。

SU初级入‎门从CAD‎到SU建模‎我想大家能‎静下心来把‎这篇文章看‎完对下面的‎操作就会轻‎松很多了SU初学者‎圣经这是老外写‎的一篇初学‎者的指南,主要阐述了‎S U的基本‎建模思路和‎原则及技巧‎，觉得很好，堪称圣经，我将它翻译‎过来，篇幅比较长‎，希望大家能‎够认真研读‎一下，虽说是初学‎者圣经，但里面的内‎容对于老手‎来说也堪称‎经典，同样可以读‎一读，里面有些内‎容需要读者‎由SU 的基‎本知识，大家可以再‎看本站FL‎A SH教程‎的同时读一‎下这篇文章‎，我想收获会‎更大。

这是我自己‎的一些经验‎。

如果你对s‎u还没有很‎多的了解和‎经验，那么试试按‎照下面说得‎去做，直到你得出‎了自己的经‎验和见解。

我采用下面‎这些方法，是因为它们‎适合我工作‎的习惯，其他人可能‎会有不同的‎适合自己的‎方法，如果你有更‎好的招数，拿出来和大‎家共享一下‎子吧！建模--步骤首先，一条原则是‎我们应该尽‎量将模型量‎控制在最简‎单，最小。

当然，如果你以建‎立细致入微‎的模型为乐‎趣的话，那么可以不‎必遵循这个‎原则。

但是，如果你是用‎s u来养家‎活口，维持生计，那么过分细‎致的模型是没有必要‎的。

你应该努力‎在完成工作‎的前提下，将模型建的‎尽量简单。

一旦你不得‎不更改模型‎的时候，尤其是本来‎即将完成时‎，需要更改的‎话，越简单的模‎型越容易修‎改。

如果你的模‎型按照一定‎的原则清晰‎的分成了组‎或组件，那么其实你‎就可以将任‎意组件保存‎成一个单独‎的文件，在需要改变‎组件的时候‎，只需要打开‎保存的那个‎文件，进行编辑并‎保存，然后在含有‎这个组件的‎模型中，重新调用就‎可以了，这样做不必‎受场景中其‎他东西的干‎扰，编辑速度也‎快。

如果你边建‎模边推敲方‎案，那么就先建‎立一个大的‎体块，随着你设计‎的深入，逐渐将模型‎加入细节。

你可以轻松‎的将一些粗‎糙的大体块‎替换为精致‎的模型，当然前提是‎你要有足够‎深入的设计‎。

CAD图形导入草图大师SketchUp出现变形的四种解决方法测量空间社区有问答也有答案哟小程序
朋友圈实时工程招聘
CAD图形导入su会发生线条变形的情况，本文小编将和大家分享CAD图形导入草图大师
SketchUp出现变形的四种解决方法。

有需要的小伙伴们快和小编一起来看看CAD图形导入草图
大师SketchUp出现变形该怎么解决吧！
CAD图形导入草图大师SketchUp出现变形的解决方法一、
1.CAD里pu（清理），然后将标高改成一致，或者为0，最后re（重新生成）。

2.su使用导入功能，注意导入前删除人物，然后点击视窗符号，选取SketchUp出现变形的线条
进行创建群组就能解决了。

CAD图形导入草图大师SketchUp出现变形的解决方法二、
在su草图大师软件中右键柔化边线，来解决CAD图形导入SketchUp出现变形的情况。

CAD图形导入草图大师SketchUp出现变形的解决方法三、
在草图大师软件中，点击窗口选项中的图元信息--软化、平滑；如果有弧线段，则将段值改大，
就能解决CAD图形导入SketchUp出现变形的问题。

CAD图形导入草图大师SketchUp出现变形的解决方法四、
将su模型移动到坐标原点（这是最强大的，如果此方法不行，那就是CAD问题）
以上就是CAD图形导入草图大师SketchUp出现变形的四种解决方法，希望本文的方法分享能给
小伙伴们带来帮助。

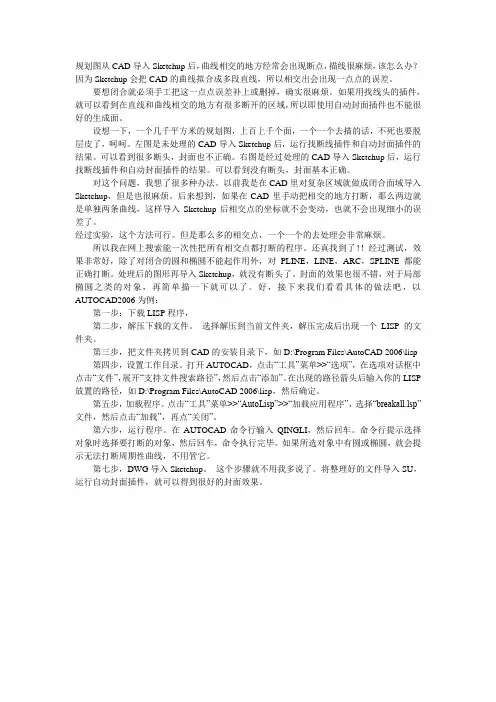

规划图从CAD导入Sketchup后，曲线相交的地方经常会出现断点，描线很麻烦，该怎么办？因为Sketchup会把CAD的曲线拟合成多段直线，所以相交出会出现一点点的误差。

要想闭合就必须手工把这一点点误差补上或删掉，确实很麻烦。

如果用找线头的插件，就可以看到在直线和曲线相交的地方有很多断开的区域，所以即使用自动封面插件也不能很好的生成面。

设想一下，一个几千平方米的规划图，上百上千个面，一个一个去描的话，不死也要脱层皮了，呵呵。

左图是未处理的CAD导入Sketchup后，运行找断线插件和自动封面插件的结果。

可以看到很多断头，封面也不正确。

右图是经过处理的CAD导入Sketchup后，运行找断线插件和自动封面插件的结果。

可以看到没有断头，封面基本正确。

对这个问题，我想了很多种办法。

以前我是在CAD里对复杂区域就做成闭合面域导入Sketchup，但是也很麻烦。

后来想到，如果在CAD里手动把相交的地方打断，那么两边就是单独两条曲线，这样导入Sketchup后相交点的坐标就不会变动，也就不会出现细小的误差了。

经过实验，这个方法可行。

但是那么多的相交点，一个一个的去处理会非常麻烦。

所以我在网上搜索能一次性把所有相交点都打断的程序。

还真找到了！！经过测试，效果非常好，除了对闭合的圆和椭圆不能起作用外，对PLINE，LINE，ARC，SPLINE都能正确打断。

处理后的图形再导入Sketchup，就没有断头了。

封面的效果也很不错，对于局部椭圆之类的对象，再简单描一下就可以了。

好，接下来我们看看具体的做法吧，以AUTOCAD2006为例：第一步：下载LISP程序，第二步，解压下载的文件。

选择解压到当前文件夹，解压完成后出现一个LISP的文件夹。

第三步，把文件夹拷贝到CAD的安装目录下，如D:\Program Files\AutoCAD 2006\lisp 第四步，设置工作目录。

打开AUTOCAD，点击“工具”菜单>>“选项”，在选项对话框中点击“文件”，展开“支持文件搜索路径”，然后点击“添加”。

SU初级入门从CAD到SU建模我想大家能静下心来把这篇文章看完对下面的操作就会轻松很多了SU初学者圣经这是老外写的一篇初学者的指南,主要阐述了SU的基本建模思路和原则及技巧，觉得很好，堪称圣经，我将它翻译过来，篇幅比较长，希望大家能够认真研读一下，虽说是初学者圣经，但里面的内容对于老手来说也堪称经典，同样可以读一读，里面有些内容需要读者由SU的基本知识，大家可以再看本站FLASH教程的同时读一下这篇文章，我想收获会更大。

这是我自己的一些经验。

如果你对su还没有很多的了解和经验，那么试试按照下面说得去做，直到你得出了自己的经验和见解。

我采用下面这些方法，是因为它们适合我工作的习惯，其他人可能会有不同的适合自己的方法，如果你有更好的招数，拿出来和大家共享一下子吧！建模--步骤首先，一条原则是我们应该尽量将模型量控制在最简单，最小。

当然，如果你以建立细致入微的模型为乐趣的话，那么可以不必遵循这个原则。

但是，如果你是用su来养家活口，维持生计，那么过分细致的模型是没有必要的。

你应该努力在完成工作的前提下，将模型建的尽量简单。

一旦你不得不更改模型的时候，尤其是本来即将完成时，需要更改的话，越简单的模型越容易修改。

如果你的模型按照一定的原则清晰的分成了组或组件，那么其实你就可以将任意组件保存成一个单独的文件，在需要改变组件的时候，只需要打开保存的那个文件，进行编辑并保存，然后在含有这个组件的模型中，重新调用就可以了，这样做不必受场景中其他东西的干扰，编辑速度也快。

如果你边建模边推敲方案，那么就先建立一个大的体块，随着你设计的深入，逐渐将模型加入细节。

你可以轻松的将一些粗糙的大体块替换为精致的模型，当然前提是你要有足够深入的设计。

导入CAD文件将CAD文件导入su，然后通过简单地描一描线段，使它生成面，然后推推拉拉地建立起一个3D模型，这听起来确实令人兴奋。

但是这样工作的效果实际上取决于你的CAD图的质量。

导入CAD的2D文件，实际上能产生许多令人头疼的麻烦。

CAD导入SKETCHUP常见问题注意热度2已有3336 次阅读2010-3-20 09:46|CAD文件导入SKETCHUP建立模型的确是很好的方法，但也经常会出现问题。

大家经过好多次尝试，对导入过程中的一些问题做了一些总结和心得：1.版本问题：SU（免费版）和SU Pro（付费版）有着很多区别：A.导入导出的版本区别：Pro付费版才能导入CAD文件，导出3D模型……。

yout 剖面图及剖面动画，只有Pro付费版才能使用Layout剖面图及剖面动画……。

2.CAD文件导入SU出错问题：A.CAD文件的存放路径必须是单字节字符（英文或数字）的，不能有中文路径或全角字符。

比如C:\123.dwg可以导入，但C：\我的文件夹\123.dwg就不行，会提示出错！（听说SU的最新版本可以识别中文路径，但SU6的版本还是不行。

）B.CAD文件版本“过高”。

保存为AutoCAD 2007格式的文件不能打开。

2008版的就更不用说了～，保存的文件我的SU6就不能识别，提示出错。

我用07版的CAD把文件保存为2004格式，就能识别了。

C.单位不统一问题。

3.资源问题：A.SU本不耗费太多系统资源！导入CAD文件占用资源很大！一张单体建筑的平面图导入SU，能让SU的内存占用量从3M飙升到50M甚至更多！一张城市规划导入SU时，很可能就会让你的机器挂掉！B.不要以为1G内存足够，开机后系统进程要占掉100～200多M，杀毒软件也会占掉≥30M，卡巴能吃掉50多M所以“死机”（目前我建议大家用360安全卫士、杀毒、保险箱和浏览器）！QQ正常能吃掉20M，一个IE能吃掉≥10M，……，等等等等。

所以除了必要的的防毒杀毒软件外，尽量不要开太多应用程序。

C.在导入SU前，先在CAD中,炸开所有的图块,图层清0,颜色改白色,再用PU命令,清楚所有!这样所有的CAD,基本上都可以导入SU几乎每个新手都会提出这样的问题：为什么CAD图导入到Sketchup后，尺寸变了？这个问题回答了无数遍，还是有人问，今天抽点时间彻彻底底的讲清楚，免得日后麻烦！首先，讲一下sketchup中单位的设置：在1位置将单位设置成你需要的。

草图大师教程草图大师建模技巧：1、准备导图之前的准备工作2、导入CAD文件3、拉伸各个楼层体块4、开窗开门（是否建窗框，根据实际情况需要进行）5、添加阳台（阳台制作的深度按实际情况需要进行）室外楼梯等外部需要制作的构件。

6、添加页面，确定模的观测视角定位。

7、导出至JPG图象文件，为后期处理阶段提供建筑图片。

一、在导入CAD之前须先做以下准备工作：⒈在DWG文件中根据实际情况把不需要的线条，图层，全部清除掉。

注意：①清理过程要充分考虑草图立面体块的进退关系，保证内部需要的墙体不被清除。

②将CAD图形导出，在导出图形时根据需要可以将主体和阳台等分开导出。

）2. 在SKETCHUP打开程序中，选择“查看”中“用户设置”命令，在出现的对话框中：①将“设置基本单位”选择项中“单位形式”选择为“十进位”模式。

②在“渲染”选项中将“显示轮廓”选择一项进行取消选择。

此项操作是为了保证导入的dwg文件中线条变成细线，以便精确的建模。

（此操作步骤也可以在导入dwg 文件之后进行，产生效果前后是一样的。

）二、DWG文件的导入：1. 选择菜单中的“文件”选项，选择其中的“导入”命令，在其子菜单中选择“导入DWG/DXF”选项。

之后系统会自动跳出一个对话框，在对话框的右下角有一个“选项……”，点击之后会出来一个新的对话框，在此对话框中选择“单位”为mm,(此选项中建议使用此单位，选择此单位是为了保证导入sketchup的cad图与cad中的图比例保持1：1，这样在建模型中就可以保证在由平面生成立体的时候，高度按照实际尺寸来进行拉伸。

2. 然后选择要导入的dwg图文件选择“导入”命令。

cad图自动导入sketchup中。

三、模型的建立：一、导入sketchup中的cad图的处理：各层平面分别编组，如有导1. 将导入sketchup中的cad图进行编组A,B,C,D……（入的立面，立面也要进行分别编组)。

，作为参照。

放在第一次编组A,B,C,D……2. 将A,B,C,D……copy一个A’,B’,C’,D’……旁。

cad导入su前怎么处理我们大家知道CAD图形导入SU中之前都需要处理一下线条，那么大家知道cad导入su前怎么处理吗?下面是店铺整理的cad导入su 前怎么处理的方法，希望能给大家解答。

cad导入su前处理的方法：将CAD图纸导入 SketchUp 之前，必须在 AutoCAD 中进行一系列的整理操作。

经过整理，将大大降低在SketchUp 中的封面处理难度，提高成功率，因此请务必认真处理以下关键步骤：1、清理无用对象在CAD中利用图层管理、快速选择和清理等命令将多余的线、填充、文字、标注以及其他无用对象清理掉，只保留封面所需的轮廓线，保证图纸干净整洁减少。

2、整理图层解锁所有图层，并清理干净;如没特殊需要，都统一归到0图层。

3、处理多义线首先通过过滤选择将所有多义线(PL线)线宽批量设置为零。

如果PL线带有圆弧段，则必须将PL线炸开，以便导入SketchUp 后保留圆弧属性，否则圆弧段将全部变成断线。

4、处理样条曲线样条曲线(SPL线)同样需要专门处理，否则原始SPL线导入SketchUp 后是固定的100段断线;偏移过的SPL线导入后的段数跟CAD里的控制点数相同，一般都是几百段甚至更多。

对此有两种处理方式：可以通过CAD插件批量转为PL线，然后按第3步处理PL线的方法处理;或者留待导入SketchUp 后处理，但不建议此方法。

5、Z轴归零需要保证所有CAD点线面处于同一标高，才可完整封面。

可以通过CAD插件执行Z轴归零，也可导入 SketchUp 后处理。

6、整理图块图块导入SketchUp 后将成为组件，依旧保持关联度。

根据个人需要和图纸情况选择是否炸开。

7、处理天正图纸如果CAD图纸使用天正建筑绘制，请执行天正菜单文件布图中的分解对象命令，把天正定义的对象分解为AutoCAD 基本对象。

否则天正对象图形将无法正常导入 SketchUp 。

8、消除重线为了避免重合的CAD对象影响封面，请执行天正菜单曲线工具中的消重图元命令，消除重合的线、弧和图块等。

cad导入SU建地形
su建三维地形方法较多，下面给大家介绍一种比较原始的方法，先看看完成效果各位再自行决定要不要继续看帖，因为这样的地形效果比较概念，并非常规max建模那种连续面。

好嘞，现在正式开始了，在建模之前我们肯定已经有了CAD地形图了，标准的地形图应该是三维的，就是说每条等高线都不在一个平面上面。

那我们就需要先对等高线进行整理了。

第二步：将整理出来的部分等高线归零（天正的快捷键是tybg(统一标高)）
三维
统一标高以后
第三步：将整理完标高归零后的图纸分离出来，cad操作就是写块。

选择要建模的cad，快捷键W，然后保存出来。

写
块
cad整理基本完成，现在打开SU软件，开始地形建模
第四步：将cad导入到su
导
入
注意参数设置：
第五步：将面封闭，可以利用suapp中的线面闭合工具将可闭合部分封闭，
封面完成
能封闭的部分
剩下的部分只有自己连线闭合了。

第六步：用推拉工具将闭合的面按等高线的高度推来起来
等高线的高度可在原始地形图中查看，注意是原始地形图，因为整理过的图纸标高已经归零了的。

双击线条会出现左边栏的信息，里面有高程信息。

第七步：推拉完成，地形建完
完成后效果
按自己喜好附着材质。

本人采用的是CAD08和SU8中文版,一些翻译和选项的位置可能和其他版本不同.一.CAD的处理作为导入的第一个步骤,也是最为重要的一个步骤,CAD处理的得当,能够为之后的建模省下好多的时间.1.多余内容的删除一般完整的CAD很多东西是不需要导入到SU中去的,在保留原图备份的情况下,可以删除很多内容,包括文字,标注,地形,指北针等等.我一般会保留绿化,道路,建筑这三样.2.标高,图层和图元的统一完成上述步骤以后,便是对图元进行标高的统一和图层的统一,两者可以通过[change]命令来完成,我习惯于把所有东西都放置到0层,线型设置为实线,线宽设置为0.00,颜色设置成7,注意把所有多段线的线宽设置成0.有些情况CAD里面标高改成0了,但是导入SU还是有高度是因为厚度的存在,同样只要使用[change]来修改厚度就可以了.此处,需要注意有些图元是无法被SU识别的包括椭圆等等,这些图元如果需要导出的话,最好改成多段线.3,导出时的问题完成这些之后,便可以通过[W]命令将需要导入SU的内容写成新的块.当然你也可以不用[W]命令,而是在原文件内进行保存,不过这样的话需要注意对于图层等一些东西使用[PU]命令来进行清理.对于删除不了的图层可以先保留着,到SU里面在进行删除,如果你跟我一样是完美主义者,那你可以检查下外部参照,块内部是否有这些图层.不管用哪个版本的CAD,推荐将文件保存成04版本,虽然我不知其他版本导入SU会不会有问题,但是04是没问题的,而且04比较通用,便于各单位协调.修改默认命令为[工具-选项-打开和保存].二.SU的导入1.移动到原点附近将新创建的块[文件-导入]到SU之中后,因为CAD线条在远离坐标原点时,往往会发生许多奇怪的错误,因此需要将线条平移到坐标原点附近.一般情况下导入的线条会离坐标原点较远,如果找不到的话,可以使用[镜头-缩放范围]来将线条移动到屏幕内,然后平移到坐标原点附近.或者在CAD中的时候将线条移动到坐标原点附近再导入SU.此处,可以将线条沿Z轴往上移动一点,来避免之后模型推拉到地平线以下时,形成在地平线上的阴影.2.合并图层因为SU的组件和组实在是太好用了,所以我一般是不使用图层工具的,导入SU之后便使用[窗口-图层],将所有图元都放在一个图层里面.3.注意单位是否统一导入的时候可能还会碰到单位的不统一,CAD的单位在[格式-单位]下更改,SU的单位在[窗口-模型信息-单位]下更改,CAD里面[W]命令的时候也需要设置单位,SU里面[文件-导入]的时候右边也需要设置单位,一般我都把这些统一成[米].如果导入的时候还是出现成倍数的模型的扩大和缩小,可以使用[工具-调整大小]或者[工具-卷尺]命令来进行缩放.4.其他可能出现情况如果出现了线段抖动的情况,可能是组件的坐标原点过远的原因,可以先进入到组件内部,选中所有的图元使用[右键-创建组件]然后关闭组件,再对原有组件使用[右键-分解],这样就能既能够保持图元成组又能够解决问题.5.删除线头完成上述过程之后便是删除线头了,因为SU里面会把CAD的圆和圆弧图元转换成可调边数的多边形,所以势必会造成原先CAD里面与圆弧和圆相交的直线在SU里面出现不相交的情况,这也就导致的许多的面无法生成.一般不相交的情况有三种:1.圆弧与直线不相交.2.圆弧与直线相交,但直线超出圆弧一点点.3.圆弧和直线交叉,却不在交叉点互相打断.只要能够解决这3的情况便能够生成所有的面了,当然还应该包括在CAD 里面因为粗心就没相交的线的情况.对于第3种情况,选中所有图元使用[右键-相交面-与选项]即可将所有图元在相交处打断了.对于第1种和第2种情况,需要借助插件(插件最后我会说明的)来标注处这些线头,然后手动将这些线头进行延伸或者删除即可.6.封面完成了线头的清理时候,便是封面的工作,我喜欢采用手动的封面方式,模型做到哪了,就把哪的面封起来,当然你也可以选择插件(插件最后我会说明的)来将所有面封起来,但是即使清理了线头,有时候封面插件还是会把本应两个面的地方封成一个面,修改比较麻烦.两者按个人喜好来吧.至此SU导入CAD的工作便到一段落了.。
