CAD导入草图大师后自动成面

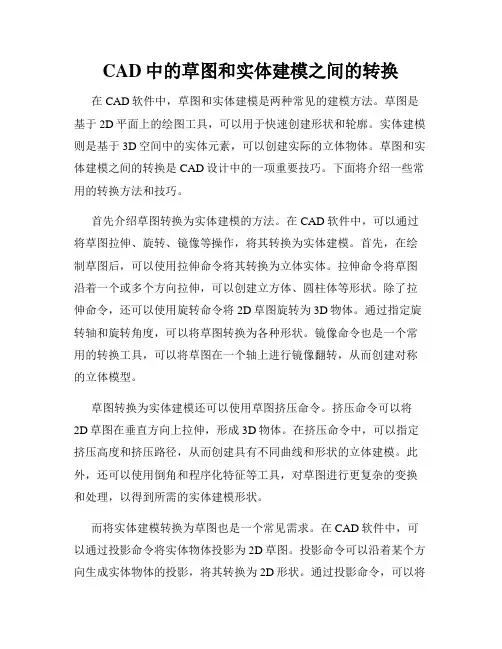

CAD中的草图和实体建模之间的转换在CAD软件中，草图和实体建模是两种常见的建模方法。

草图是基于2D平面上的绘图工具，可以用于快速创建形状和轮廓。

实体建模则是基于3D空间中的实体元素，可以创建实际的立体物体。

草图和实体建模之间的转换是CAD设计中的一项重要技巧。

下面将介绍一些常用的转换方法和技巧。

首先介绍草图转换为实体建模的方法。

在CAD软件中，可以通过将草图拉伸、旋转、镜像等操作，将其转换为实体建模。

首先，在绘制草图后，可以使用拉伸命令将其转换为立体实体。

拉伸命令将草图沿着一个或多个方向拉伸，可以创建立方体、圆柱体等形状。

除了拉伸命令，还可以使用旋转命令将2D草图旋转为3D物体。

通过指定旋转轴和旋转角度，可以将草图转换为各种形状。

镜像命令也是一个常用的转换工具，可以将草图在一个轴上进行镜像翻转，从而创建对称的立体模型。

草图转换为实体建模还可以使用草图挤压命令。

挤压命令可以将2D草图在垂直方向上拉伸，形成3D物体。

在挤压命令中，可以指定挤压高度和挤压路径，从而创建具有不同曲线和形状的立体建模。

此外，还可以使用倒角和程序化特征等工具，对草图进行更复杂的变换和处理，以得到所需的实体建模形状。

而将实体建模转换为草图也是一个常见需求。

在CAD软件中，可以通过投影命令将实体物体投影为2D草图。

投影命令可以沿着某个方向生成实体物体的投影，将其转换为2D形状。

通过投影命令，可以将实体物体转换为草图并进行编辑和修改。

除了投影命令，还可以使用分解命令将实体物体分解为多个表面或曲线，再将其转换为草图。

分解命令可以将实体物体的表面、边缘等分离出来，生成2D的几何元素。

这样就可以对实体物体进行更灵活的编辑和变换。

除了上述方法，CAD软件还提供了许多其他的工具和命令，用于完成草图和实体建模的转换。

操作过程中需要注意的是，草图转换为实体建模时要注意选择正确的操作命令和参数，以确保生成所需的3D模型。

而将实体建模转换为草图时，要合理选择投影方向和分解方式，以得到满足要求的2D形状。

草图大师（SU）初学者圣经-初学者必看这是我自己的一些经验。

如果你对su还没有很多的了解和经验，那么试试按照下面说得去做，直到你得出了自己的经验和见解。

我采用下面这些方法，是因为它们适合我工作的习惯，其他人可能会有不同的适合自己的方法，如果你有更好的招数，拿出来和大家共享一下子吧！建模--步骤首先，一条原则是我们应该尽量将模型量控制在最简单，最小。

当然，如果你以建立细致入微的模型为乐趣的话，那么可以不必遵循这个原则。

但是，如果你是用su来养家活口，维持生计，那么过分细致的模型是没有必要的。

你应该努力在完成工作的前提下，将模型建的尽量简单。

一旦你不得不更改模型的时候，尤其是本来即将完成时，需要更改的话，越简单的模型越容易修改。

如果你的模型按照一定的原则清晰的分成了组或组件，那么其实你就可以将任意组件保存成一个单独的文件，在需要改变组件的时候，只需要打开保存的那个文件，进行编辑并保存，然后在含有这个组件的模型中，重新调用就可以了，这样做不必受场景中其他东西的干扰，编辑速度也快。

如果你边建模边推敲方案，那么就先建立一个大的体块，随着你设计的深入，逐渐将模型加入细节。

你可以轻松的将一些粗糙的大体块替换为精致的模型，当然前提是你要有足够深入的设计。

导入CAD文件将CAD文件导入su，然后通过简单地描一描线段，使它生成面，然后推推拉拉地建立起一个3D模型，这听起来确实令人兴奋。

但是这样工作的效果实际上取决于你的CAD图的质量。

导入CAD的2D文件，实际上能产生许多令人头疼的麻烦。

熟手画得简单的轮廓线的CAD 图不会产生什么大的麻烦，生手画的细节繁多，杂乱无章的CAD图就不那么容易利用了。

“带有小小的线段、转角处两条线没有相交、一条线和另外一条看上去平行实际上只差一点点”，由这些问题的CAD图，都会在你建立模型的时候成为你的绊脚石，似乎应该说是钢针，因为它们小的让你很难察觉和纠正。

用这样的CAD图导入su作为底图，你花费在纠正错误上的时间反倒会比你节省的时间多。

草图大师sketchup工具技术1、选择的时候，双击一个单独的面可以同时选中这个面和组成这个面的线2、两次双击物体上的一个面，可以选择整个物体的面和线3、使用漫游命令和相机命令的时候，可以在右下角的输入框里面输入视线的高度4、使用动态缩放命令的时候，可以输入数字＋deg（例：60deg）来调整相机视角5、使用动态缩放命令的时候，可以输入数字＋mm（例：35mm）来调整相机焦距6、把物体做成组群或者组件，可以在右键菜单里面的沿轴镜相里面选择镜相方式7、选择物体，用比例缩放命令，选择缩放方向以后输入-1，可以镜相物体8、利用推拉命令一次,下次运用推拉命令时双击可重复上次的尺寸9、选择物体时按住ctrl可以增加选择,按住shift可以加减选择,同时按住ctrl 和shift为减选择10、shift+鼠标中键为pan功能11、当锁定一个方向时(如平行,极轴等)按住shift可保持这个锁定12、选择状态下单击物体是选线或面双击是线和面而三击可以选体选择物体后按住CTRL 用移动复制命令可以直接复制物体而如果该物体已经做成组的话复制出来的物体依然在同一组里使用橡皮檫只能删除线而不能删除面所以如果要删除一个面上杂乱的线用橡皮檫要比框选物体后用DEL命令方便13、滚轮+左键全按是pan哦，注意先按滚轮，在按左键。

14、在复制移动（按CTRL复制）后输入x/ 的数值时，如输入5/则两物体之间出现4个物体，如输入4/则两物体之间出现3个物体，阵列也一样！15、在导出cad时有一个选项（options，在save/cancel键下方），进入其中并选择边线（edges）和面（faces），导出后就线和面都有了。

16、查看－－显示隐藏组件,快捷键是shift+a。

crtl+A全选,同时按住Shift和ctrl 点击不想隐藏的物体,再按隐藏的快捷键就可以了17、SK－技巧－空间分割, 用画直线的工具在一表面停留（不要点击鼠标），按住SHIFT键，移动鼠标，会有一条平行于此表面的辅助线（虚线）出现，用来画空间分割是一个很好的方法。

草图大师教程草图大师建模技巧：1、准备导图之前的准备工作2、导入CAD文件3、拉伸各个楼层体块4、开窗开门（是否建窗框，根据实际情况需要进行）5、添加阳台（阳台制作的深度按实际情况需要进行）室外楼梯等外部需要制作的构件。

6、添加页面，确定模的观测视角定位。

7、导出至JPG图象文件，为后期处理阶段提供建筑图片。

一、在导入CAD之前须先做以下准备工作：⒈在DWG文件中根据实际情况把不需要的线条，图层，全部清除掉。

注意：①清理过程要充分考虑草图立面体块的进退关系，保证内部需要的墙体不被清除。

②将CAD图形导出，在导出图形时根据需要可以将主体和阳台等分开导出。

）2. 在SKETCHUP打开程序中，选择“查看”中“用户设置”命令，在出现的对话框中：①将“设置基本单位”选择项中“单位形式”选择为“十进位”模式。

②在“渲染”选项中将“显示轮廓”选择一项进行取消选择。

此项操作是为了保证导（此操作步骤也可以在导入dwg 入的dwg文件中线条变成细线，以便精确的建模。

文件之后进行，产生效果前后是一样的。

）二、DWG文件的导入：1. 选择菜单中的“文件”选项，选择其中的“导入”命令，在其子菜单中选择“导入DWG/DXF”选项。

之后系统会自动跳出一个对话框，在对话框的右下角有一个“选项……”，点击之后会出来一个新的对话框，在此对话框中选择“单位”为mm,(此选项中建议使用此单位，选择此单位是为了保证导入sketchup的cad图与cad中的图比例保持1：1，这样在建模型中就可以保证在由平面生成立体的时候，高度按照实际尺寸来进行拉伸。

2. 然后选择要导入的dwg图文件选择“导入”命令。

cad图自动导入sketchup中。

三、模型的建立：一、导入sketchup中的cad图的处理：1. 将导入sketchup中的cad图进行编组A,B,C,D……(各层平面分别编组，如有导入的立面，立面也要进行分别编组)。

2. 将A,B,C,D……copy一个A’,B’,C’,D’……，作为参照。

CAD中联动CAD外部程序的应用技巧在CAD设计中，我们经常会遇到需要使用到外部程序的情况，例如在AutoCAD软件中导入或编辑其他CAD软件的文件。

本文将介绍一些CAD中实现与外部程序的联动的应用技巧。

首先，我们需要明确一些常用的外部程序，如SolidWorks、SketchUp、Revit等，这些程序在CAD领域有着广泛的应用。

下面将分别介绍CAD与这些外部程序的联动技巧。

1. CAD与SolidWorks的联动技巧SolidWorks是一款专业的三维建模软件，常用于设计复杂的机械零件和装配体。

当我们需要在CAD中使用SolidWorks文件时，可以通过以下技巧实现联动：- 在SolidWorks软件中保存设计好的零件或装配体为STEP或IGES 等通用格式的文件；- 在AutoCAD软件中，使用“IMPORT”命令导入SolidWorks文件，即可将其插入到CAD图纸中进行编辑。

2. CAD与SketchUp的联动技巧SketchUp是一款广泛应用于建筑和室内设计的软件，能够进行快速建模和渲染。

当我们需要在CAD中使用SketchUp文件时，可以采用以下操作：- 在SketchUp软件中，将设计好的模型导出为DWG格式；- 在AutoCAD软件中使用“IMPORT”命令导入SketchUp文件，即可将其插入到CAD图纸中进行编辑。

3. CAD与Revit的联动技巧Revit是专为建筑信息模型（BIM）开发的软件，能够实现建筑设计和施工各个阶段的集成。

在CAD中使用Revit文件时，可以采用如下方法：- 在Revit软件中将设计好的模型导出为IFC或DWG格式；- 在AutoCAD软件中使用“IMPORT”命令导入Revit文件，即可将其插入到CAD图纸中进行编辑。

此外，为了提高CAD与外部程序联动的效率和稳定性，我们还可以使用一些插件或工具。

例如，在AutoCAD中，可以安装DWG TrueView，该工具可以方便地查看、打印和发布DWG文件，并提供与其他CAD软件的兼容性。

（完整版）第六讲：cad导入sketchup建模讲解第六讲：cad导入sketchup建模讲解（1）总体思路：1. 对于小面积建模时，常常直接截取总模型中的一部分导入到sketchup中，然后在sketchup中创建组件，从新描着再画一遍；2. 对于大面积建模时，常常将cad中的总平面全部导入sketchup 中，然后在sketchup中封面。

在cad导入sketchup之前，在cad中整理的思路：1. 在cad中，直接将要用的模型复制到一个新的cad图面上，它的目的是为了减少图层以及模型量，使后期建模不受干扰。

2. 在1的基础上删除不需要的线以及模型3. 输入pu将图层清理下4. 将cad图导入到sketchup中时，sketchup中的单位要与cad 中的单位一致5. 将图面在sketchup中创建组件，从新描着再画一遍；（注意：从cad图导入到sketchup中的图有很多断点，无法封面；当交叉点不断开时也无法封面）C ad中配景楼的处理方法：一般在sketchup建模中，配景楼的样式只做一到两种，若模型楼在cad中是块的话保留，它不会影响后期封面的处理，若不是块的话将线的全局宽度改为0，使其成为一条单线，这样它既不影响建模又使楼房的放置有一个依据。

C ad中植物的处理方法：一般在sketchup建模中，只保留直线形式的灌木块，将曲线的或圆线的灌木块删掉，因为曲线的或圆线的灌木块所占的模型量太大。

C ad中细节处理方法：一般在sketchup建模中，将有高度的起来体（地形，灌木）找个基准点挪到外面去，方便删减图面上没用的线。

将面积大的铺装删掉将重复的线删掉断开的线要连上第七讲：cad导入sketchup建模讲解（2）当cad图导入sketchup中时，用ctrl+shift+E键将导入的平面图充满视窗在cad中把重复出现的模型（树、房子等）做成块，当导入sketchup时会自动生成组件，利用组件的关联性便可一次性将场景中所有的（树、房子等）建立起来用图层工具将场景中重复出现的模型（树、房子等）暂时没用的东西放入图层隐藏起来对于一些大楼门前的小路，它们可能边界线长短不齐，我们可以将这些不齐的边界线拉齐然后延伸至构筑物中，这样既可以封上面又不影响整体效果在sketchup中制作灌木的方法：1. 全选灌木层的线，用make face封面2. 将封完面的灌木层全选上进行群组3. 用剪选面工具将灌木层中的面都选上，用联合推拉工具拉出一定的高度4. 将灌木层的边线隐藏掉5. 用基准点将灌木层移回平面总图在sketchup中制作微地形的方法：1. 选中其中的一个地形平面制作群组2. 若地形中的线被构筑物断开，将断开的线连接上3. 用推拉工具将地形拉出一定的高度4. 用地形工具制作地形5. 用基准点将微地形层移回平面总图平面总图上封面的方法：寻找断点的方法：插件→label stray lines→自动找到模型中的断点为了提高作图的质量，尽量将圆弧的段数改大点，使其光滑，一般段数为36一般有两种情况的断点：1. 没有和前面的线连上2. 断点出了前面的线连接断点的方法：情况1：方法一：直接画一条直线使其与前面的线相交，然后将多余的部分擦除方法二：用移动工具移动线的断点，使其与前面的线相交情况2：选择相交的线，使其与前面的线进行模型交错，将交点断开，删除多余的部分当一个面上交点比较多时，可能会有很多重复的面，要将多余的面删除用规划总图做模型时，当点不在一个平面上时，具体操作步骤：1. 将线全部选上，用extrude lines将线拉伸成面2. 将生成的面创建群组3. 画一个大的平面与生成的面进行模型交错4. 将生成的面删除5. 与大平面相交的线便是所需要的线。

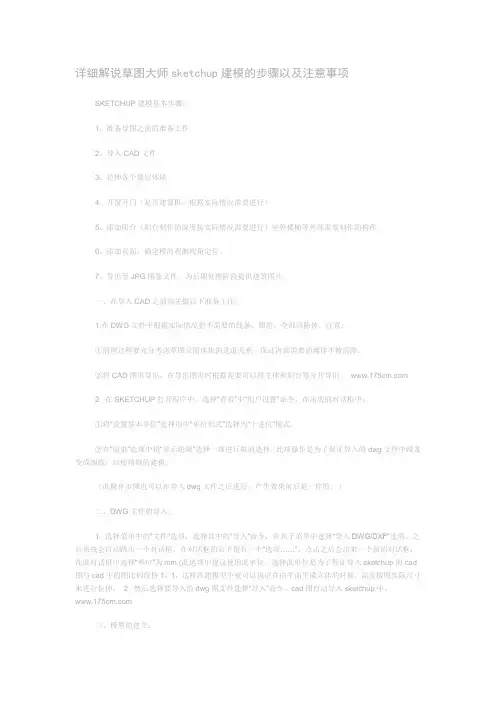

详细解说草图大师sketchup建模的步骤以及注意事项SKETCHUP建模基本步骤：1、准备导图之前的准备工作2、导入CAD文件3、拉伸各个楼层体块4、开窗开门（是否建窗框，根据实际情况需要进行）5、添加阳台（阳台制作的深度按实际情况需要进行）室外楼梯等外部需要制作的构件。

6、添加页面，确定模的观测视角定位。

7、导出至JPG图象文件，为后期处理阶段提供建筑图片。

一、在导入CAD之前须先做以下准备工作：1.在DWG文件中根据实际情况把不需要的线条，图层，全部清除掉。

注意：①清理过程要充分考虑草图立面体块的进退关系，保证内部需要的墙体不被清除。

②将CAD图形导出，在导出图形时根据需要可以将主体和阳台等分开导出。

2. 在SKETCHUP打开程序中，选择“查看”中“用户设置”命令，在出现的对话框中：①将“设置基本单位”选择项中“单位形式”选择为“十进位”模式。

②在“渲染”选项中将“显示轮廓”选择一项进行取消选择。

此项操作是为了保证导入的dwg文件中线条变成细线，以便精确的建模。

（此操作步骤也可以在导入dwg文件之后进行，产生效果前后是一样的。

）二、DWG文件的导入：1. 选择菜单中的“文件”选项，选择其中的“导入”命令，在其子菜单中选择“导入DWG/DXF”选项。

之后系统会自动跳出一个对话框，在对话框的右下角有一个“选项……”，点击之后会出来一个新的对话框，在此对话框中选择“单位”为mm,(此选项中建议使用此单位，选择此单位是为了保证导入sketchup的cad 图与cad中的图比例保持1：1，这样在建模型中就可以保证在由平面生成立体的时候，高度按照实际尺寸来进行拉伸。

2. 然后选择要导入的dwg图文件选择“导入”命令。

cad图自动导入sketchup中。

三、模型的建立：㈠、导入sketchup中的cad图的处理：1. 将导入sketchup中的cad图进行编组A,B,C,D……(各层平面分别编组，如有导入的立面，立面也要进行分别编组)。

怎么把cad导入su成为一个面在草图大师SU中用到CAD是因为需要建模，那么大家知道怎么把cad导入su成为一个面吗?下面是店铺整理的怎么把cad导入su成为一个面的方法，希望能给大家解答。

把cad导入su成为一个面的方法一1.现在cad中把要导入sketchup中的文件进行精简，只保留主要的墙体等线条。

这里主要利用的是图层，因此在画cad图是，图层的利用是很重要的。

2.一般精简只留下主要线条。

3.打开sketchup——文件——导入。

选择导入AUTO CAD(dwg,dxf)文件.4.点开右边的选项——这一步比较关键，勾上”合并共面平面“和”平面方向之一至“，单位选择毫米，因为cad文件单位也为毫米，此地要统一。

最后勾上保持绘图原点。

5.导入成功，显示导入结果对话框，可以直接关掉。

6.导入后如果找不到文件，点一下充满视窗按键。

此时看到的只是线框，只需在每个闭合框的任一边描上一遍即可生成面。

有的仍无法生成，说明这个不是闭合线，你只需找到缺口补上线即可。

7.现在就生成面了，只需用推拉工具图拉到一定高度即可了。

把cad导入su成为一个面的方法二1.首先，小编在cad中画了一个图形，如图所示2.cad导入su之前，需要先将cad整理一下，整理去掉我们不需要的线条，然后保证我们要导入的cad图是单独的cad图形，不然我们会导入其他的不需要的图形，比如下图3.然后打开su，然后找到文件——导入，如图所示4.找到我们需要导入图形所在的位置，选择cad类型，如果类型选择的不对，我们会找不到我们要导入的图形的，如图所示5.然后点击图形，打开，如图所示6.cad导入时，根据图形的大小，需要的时间不一样，所以耐心等待，当出现如下图形的时候，说明cad已经导入，点击关闭图框即可7.有时候可能导入的图形不是在参考点的位置，不在当前的界面内，我们需要如图所示，8.可以点击最大化工具，然后图形就会最大化的出现在我们视线内，如图所示。

《草图大师》课程教学大纲执笔人：审定人：批准人：一、课程概述（一）课程的性质地位本课程设计是为环境设计专业开设的一门专业基础课，草图大师是一门应用性很强的课程。

随着现代科技的发展进步迅猛，也必须以计算机设计来代替手工绘图。

尤其是在建筑方案草图设计时，虽然运用手绘较流利，绘图时间快，但是所表达出来的（效果图，各体量分析图）比例往往与现实相差甚大。

草图大师就是一门很好的电脑辅助设计软件，为了使同学们身怀一技，迅速上岗，所以我们很有必要开设本课程。

（二）课程的基本理念通过本课程的教学，使学生掌握计算机建筑蓝图设计制作方法，从而将设计者的设计概念与构思完整、直观、真实的摹拟、表现出来。

（三）课程设计思路首先，掌握好草图大师的基本命令；其次，让学生在学会了基本命令之后，利用案例进行引导，举一反三地在建筑设计中的应用；最后，通过对接公共建筑设计之“会所设计”进行运用，根据其方案设计流程中的草图设计、及方案推敲的过程来较完全的运用，达到即学即用之目的，用后即会的学习效果。

框架设计：教学方法手段：理论讲授、实践操作。

教学效果评价：1.有明确的教学目标，能体现先进的教学理念，符合课程标准。

2.在教学中教给学生思维方法，培养学生的思维能力。

3.发挥教师的主导作用和学生的主体作用，面向全体学生，并注重因材施教。

4.讲授正确、语言规范、板书工整、合理使用教具、实验操作规范。

5.教学效果良好，绝大多数学生能当堂理解并掌握所学知识，正确率较高。

教学过程：1.及时掌握学生的学习情况，注重当堂反馈，精心设计课堂提问和练习，有一定层次区别，使不同基础的学生都能得到发展。

2.教学环节安排自然、主次得当，并能较好地突破难点。

3、传授知识清楚正确，注重迁移反馈，注重知识的巩固。

学习态度：学生主动参与（提问、回答、演练等）率较大。

素质养成：德、美诸方面能科学有机地渗透，注重学生的兴趣、情趣、意志等非智力因素的培养。

二、课程目标（一）总体目标通过本课程的学习，使同学通过对实验过程的实际动手操作，更进一步掌握理论教学环节中讲授的基本知识，使学生基本做到能根据任务的需要，采用理论学习和上机实训相结合的原则，完成学习软件的过程。

CAD图形导入草图大师SketchUp出现变形的四种解决方法测量空间社区有问答也有答案哟小程序
朋友圈实时工程招聘
CAD图形导入su会发生线条变形的情况，本文小编将和大家分享CAD图形导入草图大师
SketchUp出现变形的四种解决方法。

有需要的小伙伴们快和小编一起来看看CAD图形导入草图
大师SketchUp出现变形该怎么解决吧！
CAD图形导入草图大师SketchUp出现变形的解决方法一、
1.CAD里pu（清理），然后将标高改成一致，或者为0，最后re（重新生成）。

2.su使用导入功能，注意导入前删除人物，然后点击视窗符号，选取SketchUp出现变形的线条
进行创建群组就能解决了。

CAD图形导入草图大师SketchUp出现变形的解决方法二、
在su草图大师软件中右键柔化边线，来解决CAD图形导入SketchUp出现变形的情况。

CAD图形导入草图大师SketchUp出现变形的解决方法三、
在草图大师软件中，点击窗口选项中的图元信息--软化、平滑；如果有弧线段，则将段值改大，
就能解决CAD图形导入SketchUp出现变形的问题。

CAD图形导入草图大师SketchUp出现变形的解决方法四、
将su模型移动到坐标原点（这是最强大的，如果此方法不行，那就是CAD问题）
以上就是CAD图形导入草图大师SketchUp出现变形的四种解决方法，希望本文的方法分享能给
小伙伴们带来帮助。

CAD到SU快速封面-神插件手动封面能加强对SU的理解。

CAD不要有重线。

组件打块。

巴拉巴拉的省略一万字。

基于LY、香磷、窝牛诸大神的资料，仅对提高封面效率做个小结。

纰漏之处请包涵指正。

特别鸣谢潘老师。

一、Z轴归零。

插件版：1. 整理好的CAD不在同一平面。

AP加载FLT.LSP。

FLT运行插件。

可将三维空间线都归零。

2. CAD中有三维实体（这种情况少吧）。

AP加载y2007v2.vlx。

Y运行。

Z轴归零。

手动版:1. 不是组件和群组的空间线面，S，蓝轴，0,模型交错。

是组件和群组这样缩放会让模型进组就飞走啦~而且不能撤销。

2. 平行投影-主视图-拖到同一平面。

3. 平行投影-顶视图-导出DWG。

二、惊艳的Breakall。

AP加载Breakall.lsp。

Breakall运行。

模型大时，耗时长。

可单选弧线与直线相交处打断。

不能打断的情况，将直线延伸出弧线再打断。

（SU封不上面大都出在这个弧线和直线相交的地方，插件作者业界良心啊~）三、导入SU封面1. Repair Add Face DWG延长孤立边线+删除废线解决一些没被打断的线。

DWG中的封面功能不好使。

可选择Makefaces插件来封面。

2. PowerCEMF收费插件。

安装后只能使用部分免费功能。

延长线+删除废线+封面，也够用了。

配合Edgetools插件、label stray lines查找线头、手动移动点线面检查，完成封面。

番外：1.需要段数高的圆或弧，属性中修改段数。

多条非连续段的，插件set arc segments可重建圆弧。

2.闪闪闪的组件，进组飞掉怎么办。

进组，全选，成组，出组，炸开。

或者更改组件轴。

组件闪就是因为轴离原点太远。

3.统一平面是个好习惯。

4.删除线头标注。

可将整体模型不停的滚轮缩小，统一删除。

插件不是万能，该动手时就动手啊。

并非需要所有的插件，取你所需。

脚得费金币去紫天搜索。

本主题由qiulinedu 于2014-4-19 12:25 移动上一篇：从概念到形式下一篇：某一屋顶花园模型素材齐全ChrisP_Repair_AddFace_DWG汉化.rar21.61 KB, 下载次数: 190, 下载积分: 金币-1 个tt_edgetools(边界工具)v2.0.4-DS汉化.rar51.13 KB, 下载次数: 181, 下载积分: 金币-1 个breakall.zip3.34 KB, 下载次数: 183, 下载积分: 金币-1 个FLT.zip3.54 KB, 下载次数: 117, 下载积分: 金币-1 个。

CAD导入SKETCHUP常见问题注意热度2已有3336 次阅读2010-3-20 09:46|CAD文件导入SKETCHUP建立模型的确是很好的方法，但也经常会出现问题。

大家经过好多次尝试，对导入过程中的一些问题做了一些总结和心得：1.版本问题：SU（免费版）和SU Pro（付费版）有着很多区别：A.导入导出的版本区别：Pro付费版才能导入CAD文件，导出3D模型……。

yout 剖面图及剖面动画，只有Pro付费版才能使用Layout剖面图及剖面动画……。

2.CAD文件导入SU出错问题：A.CAD文件的存放路径必须是单字节字符（英文或数字）的，不能有中文路径或全角字符。

比如C:\123.dwg可以导入，但C：\我的文件夹\123.dwg就不行，会提示出错！（听说SU的最新版本可以识别中文路径，但SU6的版本还是不行。

）B.CAD文件版本“过高”。

保存为AutoCAD 2007格式的文件不能打开。

2008版的就更不用说了～，保存的文件我的SU6就不能识别，提示出错。

我用07版的CAD把文件保存为2004格式，就能识别了。

C.单位不统一问题。

3.资源问题：A.SU本不耗费太多系统资源！导入CAD文件占用资源很大！一张单体建筑的平面图导入SU，能让SU的内存占用量从3M飙升到50M甚至更多！一张城市规划导入SU时，很可能就会让你的机器挂掉！B.不要以为1G内存足够，开机后系统进程要占掉100～200多M，杀毒软件也会占掉≥30M，卡巴能吃掉50多M所以“死机”（目前我建议大家用360安全卫士、杀毒、保险箱和浏览器）！QQ正常能吃掉20M，一个IE能吃掉≥10M，……，等等等等。

所以除了必要的的防毒杀毒软件外，尽量不要开太多应用程序。

C.在导入SU前，先在CAD中,炸开所有的图块,图层清0,颜色改白色,再用PU命令,清楚所有!这样所有的CAD,基本上都可以导入SU几乎每个新手都会提出这样的问题：为什么CAD图导入到Sketchup后，尺寸变了？这个问题回答了无数遍，还是有人问，今天抽点时间彻彻底底的讲清楚，免得日后麻烦！首先，讲一下sketchup中单位的设置：在1位置将单位设置成你需要的。

cad导入su前怎么处理我们大家知道CAD图形导入SU中之前都需要处理一下线条，那么大家知道cad导入su前怎么处理吗?下面是店铺整理的cad导入su 前怎么处理的方法，希望能给大家解答。

cad导入su前处理的方法：将CAD图纸导入 SketchUp 之前，必须在 AutoCAD 中进行一系列的整理操作。

经过整理，将大大降低在SketchUp 中的封面处理难度，提高成功率，因此请务必认真处理以下关键步骤：1、清理无用对象在CAD中利用图层管理、快速选择和清理等命令将多余的线、填充、文字、标注以及其他无用对象清理掉，只保留封面所需的轮廓线，保证图纸干净整洁减少。

2、整理图层解锁所有图层，并清理干净;如没特殊需要，都统一归到0图层。

3、处理多义线首先通过过滤选择将所有多义线(PL线)线宽批量设置为零。

如果PL线带有圆弧段，则必须将PL线炸开，以便导入SketchUp 后保留圆弧属性，否则圆弧段将全部变成断线。

4、处理样条曲线样条曲线(SPL线)同样需要专门处理，否则原始SPL线导入SketchUp 后是固定的100段断线;偏移过的SPL线导入后的段数跟CAD里的控制点数相同，一般都是几百段甚至更多。

对此有两种处理方式：可以通过CAD插件批量转为PL线，然后按第3步处理PL线的方法处理;或者留待导入SketchUp 后处理，但不建议此方法。

5、Z轴归零需要保证所有CAD点线面处于同一标高，才可完整封面。

可以通过CAD插件执行Z轴归零，也可导入 SketchUp 后处理。

6、整理图块图块导入SketchUp 后将成为组件，依旧保持关联度。

根据个人需要和图纸情况选择是否炸开。

7、处理天正图纸如果CAD图纸使用天正建筑绘制，请执行天正菜单文件布图中的分解对象命令，把天正定义的对象分解为AutoCAD 基本对象。

否则天正对象图形将无法正常导入 SketchUp 。

8、消除重线为了避免重合的CAD对象影响封面，请执行天正菜单曲线工具中的消重图元命令，消除重合的线、弧和图块等。

SketchUP怎么导⼊cad建筑平⾯图纸？
SketchUP中需要导⼊cad的图纸，该怎么导⼊呢？今天我们就来看看SketchUP中导⼊cad平⾯图纸的教程。

1、⾸先在CAD中选取⼀张平⾯图，并输⼊“co”复制多⼀个平⾯图（如图所⽰）
2、在选取好的CAD平⾯图的基础上，删除⼀些相对于在SketchUP 中建模的⽆⽤图形。

如标注、轴线、填充、⽂字、图框。

（除后效果如图）
3、再将平⾯图转成T3版本，存在⼀个⽂件中。

（注：不转成T3版本，导⼊SketchUP 中会显⽰不出某些线条）
4、打开SketchUP，点击左上⾓“⽂件”“导⼊”弹出此对话框，选择保存好的CAD-T3版本⽂件。

再点击“选项”勾选“平⾯⽅向⼀致”“，单位：毫⽶”，按“确定”，SketchUP中即显⽰此平⾯图
以上就是SketchUP中导⼊cad建筑平⾯图的教程，希望⼤家喜欢，请继续关注。
