CAD文件导入sketchup操作步骤

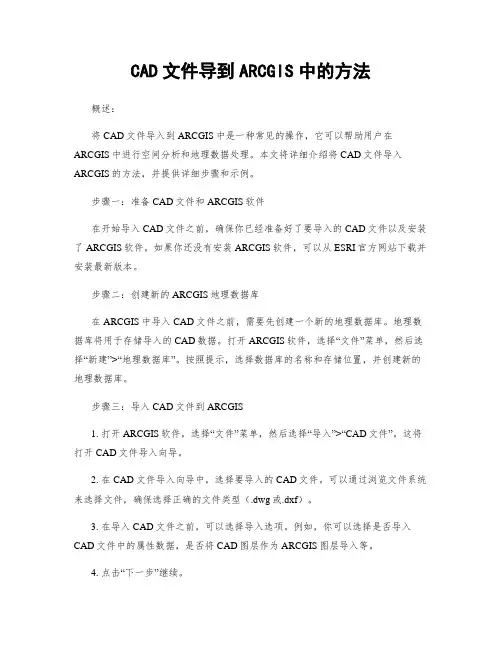

CAD文件导到ARCGIS中的方法概述：将CAD文件导入到ARCGIS中是一种常见的操作，它可以帮助用户在ARCGIS中进行空间分析和地理数据处理。

本文将详细介绍将CAD文件导入ARCGIS的方法，并提供详细步骤和示例。

步骤一：准备CAD文件和ARCGIS软件在开始导入CAD文件之前，确保你已经准备好了要导入的CAD文件以及安装了ARCGIS软件。

如果你还没有安装ARCGIS软件，可以从ESRI官方网站下载并安装最新版本。

步骤二：创建新的ARCGIS地理数据库在ARCGIS中导入CAD文件之前，需要先创建一个新的地理数据库。

地理数据库将用于存储导入的CAD数据。

打开ARCGIS软件，选择“文件”菜单，然后选择“新建”>“地理数据库”。

按照提示，选择数据库的名称和存储位置，并创建新的地理数据库。

步骤三：导入CAD文件到ARCGIS1. 打开ARCGIS软件，选择“文件”菜单，然后选择“导入”>“CAD文件”。

这将打开CAD文件导入向导。

2. 在CAD文件导入向导中，选择要导入的CAD文件。

可以通过浏览文件系统来选择文件，确保选择正确的文件类型（.dwg或.dxf）。

3. 在导入CAD文件之前，可以选择导入选项。

例如，你可以选择是否导入CAD文件中的属性数据，是否将CAD图层作为ARCGIS图层导入等。

4. 点击“下一步”继续。

5. 在下一步中，选择要导入的CAD图层。

可以选择导入所有图层，也可以选择只导入某些特定图层。

6. 点击“下一步”继续。

7. 在下一步中，选择导入的坐标系统。

可以选择与CAD文件相同的坐标系统，也可以选择ARCGIS中的其他坐标系统。

8. 点击“下一步”继续。

9. 在下一步中，选择导入的数据类型。

可以选择导入为点、线、面等不同的数据类型。

10. 点击“下一步”继续。

11. 在下一步中，选择导入的字段映射。

可以将CAD文件的属性字段映射到ARCGIS中的字段。

12. 点击“下一步”继续。

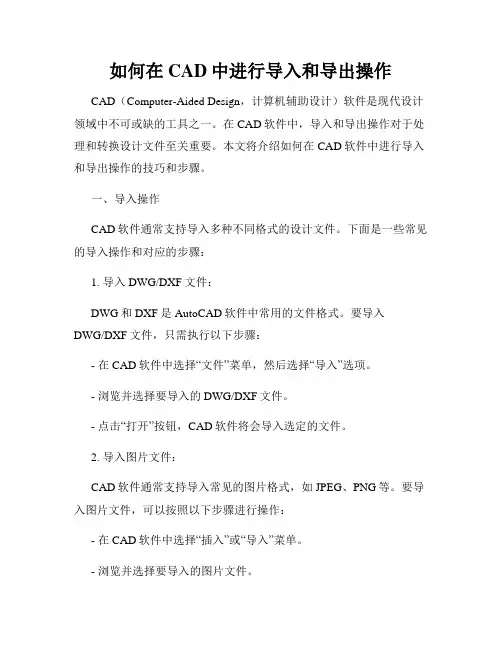

如何在CAD中进行导入和导出操作CAD（Computer-Aided Design，计算机辅助设计）软件是现代设计领域中不可或缺的工具之一。

在CAD软件中，导入和导出操作对于处理和转换设计文件至关重要。

本文将介绍如何在CAD软件中进行导入和导出操作的技巧和步骤。

一、导入操作CAD软件通常支持导入多种不同格式的设计文件。

下面是一些常见的导入操作和对应的步骤：1. 导入DWG/DXF文件：DWG和DXF是AutoCAD软件中常用的文件格式。

要导入DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“导入”选项。

- 浏览并选择要导入的DWG/DXF文件。

- 点击“打开”按钮，CAD软件将会导入选定的文件。

2. 导入图片文件：CAD软件通常支持导入常见的图片格式，如JPEG、PNG等。

要导入图片文件，可以按照以下步骤进行操作：- 在CAD软件中选择“插入”或“导入”菜单。

- 浏览并选择要导入的图片文件。

- 确定导入选项，如缩放比例、位置等。

- 点击“确定”或“导入”按钮，CAD软件将会导入选定的图片。

3. 导入其他CAD文件格式：除了DWG和DXF文件外，CAD软件还支持导入其他CAD软件的文件格式，如STEP、IGES等。

导入操作的步骤可能稍有不同，但一般来说仍然需要在CAD软件中选择“导入”选项并选择要导入的文件。

二、导出操作导出操作通常用于将CAD软件中的设计文件转换为其他格式，以便与其他软件或平台进行兼容。

以下是一些常见的导出操作和相应的步骤：1. 导出DWG/DXF文件：要导出CAD设计为DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“另存为”或“导出”选项。

- 指定导出文件的保存路径和文件名。

- 选择导出选项，如版本、图层、坐标系等。

- 点击“保存”或“导出”按钮，CAD软件将会将设计文件导出为DWG/DXF格式。

2. 导出图片文件：将CAD设计导出为图片文件可以方便地进行共享和传播。

CAD图形库的导入与导出方法CAD软件是设计师和工程师们常用的设计工具之一，它可以创建和编辑各种二维和三维图形。

在使用CAD软件进行设计时，我们常常需要使用图形库来获取一些标准的图形元素，以便在设计中使用。

在本文中，我将介绍一些常用的CAD图形库的导入和导出方法。

一、导入图形库1. 首先，打开CAD软件并新建一个空白的图纸。

然后点击菜单栏中的"插入"选项，选择"导入"或"导入图块"，这取决于你使用的CAD软件版本。

2. 在导入图形库的窗口中，你可以选择要导入的图形库文件。

通常，图形库文件的格式有.dwg、.dxf等。

选择你想要导入的图形库文件，并点击"打开"。

3. 接下来，你将会看到一个图形库的预览视图。

你可以在这个视图中选择你想要导入的具体图形元素。

在选择完后，点击"确定"按钮。

4. 现在，你已经成功地将图形库导入到你的CAD软件中了。

你可以在图纸上使用这些导入的图形元素进行设计和编辑。

二、导出图形库1. 在创建一个图形元素后，如果你想将其保存为图形库以备将来使用，你可以选择该图形元素，然后点击菜单栏中的"插入"选项，选择"创建图块"或"创建图形库"，这取决于你使用的CAD软件版本。

2. 在创建图形库的窗口中，你可以选择要保存为图形库的图形元素。

点击"确定"后，会出现一个对话框提示你选择要保存图形库的位置和文件名。

选择好后，点击"保存"。

3. 现在，你已经成功地将图形元素保存为图形库文件了。

你可以在将来的设计中导入和使用这些图形元素。

三、使用CAD图形库的注意事项1. 在导入图形库前，最好将图纸的比例设置好，以免导入的图形元素不符合比例。

2. 导入的图形元素可能有不同的图层设置。

在使用这些图形元素前，你需要注意查看和调整图层设置，以确保图形元素显示正常。

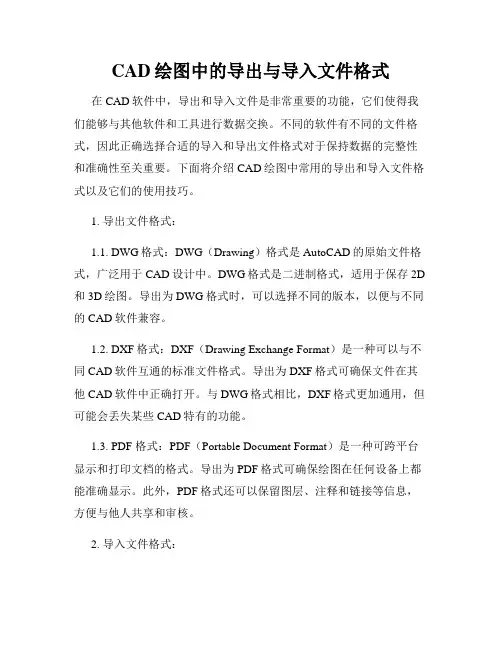

CAD绘图中的导出与导入文件格式在CAD软件中，导出和导入文件是非常重要的功能，它们使得我们能够与其他软件和工具进行数据交换。

不同的软件有不同的文件格式，因此正确选择合适的导入和导出文件格式对于保持数据的完整性和准确性至关重要。

下面将介绍CAD绘图中常用的导出和导入文件格式以及它们的使用技巧。

1. 导出文件格式：1.1. DWG格式：DWG（Drawing）格式是AutoCAD的原始文件格式，广泛用于CAD设计中。

DWG格式是二进制格式，适用于保存2D 和3D绘图。

导出为DWG格式时，可以选择不同的版本，以便与不同的CAD软件兼容。

1.2. DXF格式：DXF（Drawing Exchange Format）是一种可以与不同CAD软件互通的标准文件格式。

导出为DXF格式可确保文件在其他CAD软件中正确打开。

与DWG格式相比，DXF格式更加通用，但可能会丢失某些CAD特有的功能。

1.3. PDF 格式：PDF（Portable Document Format）是一种可跨平台显示和打印文档的格式。

导出为PDF格式可确保绘图在任何设备上都能准确显示。

此外，PDF格式还可以保留图层、注释和链接等信息，方便与他人共享和审核。

2. 导入文件格式：2.1. DWG格式：DWG格式不仅适用于导出，还适用于导入。

导入DWG格式文件可以将已有的绘图文件导入到当前绘图中，方便在不同的文件之间复用信息。

2.2. DXF格式：DXF格式同样适用于导入，可以将其他CAD软件中的DXF格式文件导入到当前绘图中。

导入后可以选择保留原有的块定义、图层和线型等信息，确保数据的完整性。

2.3. SketchUp格式：SketchUp是一款流行的3D建模软件，支持导出和导入不同的CAD格式。

导入SketchUp格式文件可以将3D模型导入到CAD绘图中进行编辑和进一步设计。

3. 导出和导入的技巧：3.1. 文件版本兼容性：在CAD软件中导出或导入文件时，选择正确的版本非常重要。

CAD教程：导入与导出数据的方法CAD（Computer-Aided Design）是一种常用的设计软件，可帮助用户进行2D和3D设计。

在使用CAD软件时，导入和导出数据是经常会遇到的任务。

本文将介绍如何使用CAD软件进行数据的导入和导出，以提高工作效率。

一、数据的导入方法在CAD软件中，导入外部数据是一个常见而重要的功能。

用户可以引入其他格式的文件，并将其转换为CAD软件可读取的格式。

下面是几种常见的导入数据的方法。

1. 文件菜单：大多数CAD软件都提供了文件菜单中的“导入”选项。

用户可以通过点击菜单中的“导入”选项，然后选择需要导入的文件并确定，即可将文件加载到CAD软件中进行编辑和修改。

2. 拖放：有些CAD软件支持拖放功能，用户只需将外部文件从资源管理器或桌面上拖放到CAD软件的工作区即可快速导入文件。

3. 命令行：一些CAD软件的命令行中提供了特定的导入命令。

用户可以输入相应的命令，并提供文件路径，然后按下回车键即可将文件导入到CAD软件中。

4. 插件或扩展：有些CAD软件允许用户安装插件或扩展，以便导入其他软件生成的文件。

用户可以通过下载合适的插件或扩展，并按照软件提供的安装指南进行安装和配置。

二、数据的导出方法在CAD软件中，将设计或绘图结果导出为其他格式的文件也是常见的需求。

下面是几种常见的导出数据的方法。

1. 文件另存为：大多数CAD软件都提供了“文件另存为”功能，用户可以通过选择该选项，然后选择导出格式并指定文件路径，最后点击保存按钮，即可将文件导出为指定格式。

2. 导出命令：一些CAD软件提供了特定的导出命令。

用户可以输入相应的命令，并提供导出格式和文件路径，然后按下回车键即可将文件导出为指定格式。

3. 批处理：有些CAD软件支持批处理功能，用户可以编写脚本或使用预定义的批处理命令，以实现批量导出文件的功能。

4. 插件或扩展：与导入类似，有些CAD软件允许用户安装插件或扩展，以便导出文件为其他软件可读取的格式。

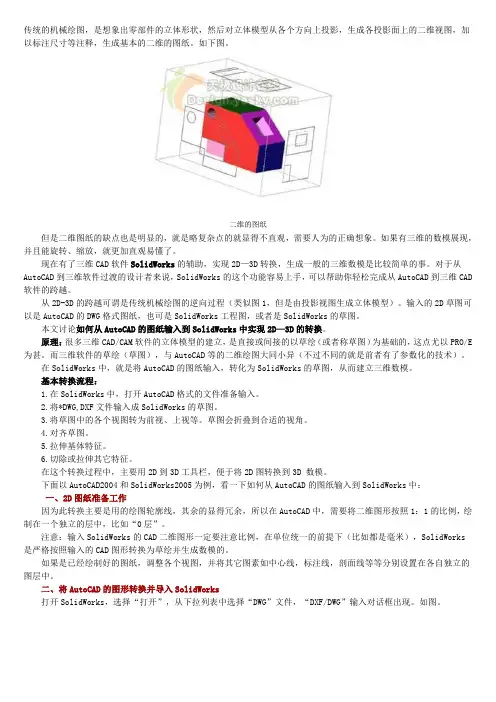

传统的机械绘图，是想象出零部件的立体形状，然后对立体模型从各个方向上投影，生成各投影面上的二维视图，加以标注尺寸等注释，生成基本的二维的图纸。

如下图。

二维的图纸但是二维图纸的缺点也是明显的，就是略复杂点的就显得不直观，需要人为的正确想象。

如果有三维的数模展现，并且能旋转、缩放，就更加直观易懂了。

现在有了三维CAD软件SolidWorks的辅助，实现2D—3D转换，生成一般的三维数模是比较简单的事。

对于从AutoCAD到三维软件过渡的设计者来说，SolidWorks的这个功能容易上手，可以帮助你轻松完成从AutoCAD到三维CAD 软件的跨越。

从2D-3D的跨越可谓是传统机械绘图的逆向过程（类似图1，但是由投影视图生成立体模型）。

输入的2D草图可以是AutoCAD的DWG格式图纸，也可是SolidWorks工程图，或者是SolidWorks的草图。

本文讨论如何从AutoCAD的图纸输入到SolidWorks中实现2D—3D的转换。

原理：很多三维CAD/CAM软件的立体模型的建立，是直接或间接的以草绘（或者称草图）为基础的，这点尤以PRO/E 为甚。

而三维软件的草绘（草图），与AutoCAD等的二维绘图大同小异（不过不同的就是前者有了参数化的技术）。

在SolidWorks中，就是将AutoCAD的图纸输入，转化为SolidWorks的草图，从而建立三维数模。

基本转换流程：1.在SolidWorks中，打开AutoCAD格式的文件准备输入。

2.将*DWG,DXF文件输入成SolidWorks的草图。

3.将草图中的各个视图转为前视、上视等。

草图会折叠到合适的视角。

4.对齐草图。

5.拉伸基体特征。

6.切除或拉伸其它特征。

在这个转换过程中，主要用2D到3D工具栏，便于将2D图转换到3D数模。

下面以AutoCAD2004和SolidWorks2005为例，看一下如何从AutoCAD的图纸输入到SolidWorks中：一、2D图纸准备工作因为此转换主要是用的绘图轮廓线，其余的显得冗余，所以在AutoCAD中，需要将二维图形按照1：1的比例，绘制在一个独立的层中，比如“0层”。

Sketchup教案Sketchup教案第一章 Sketchup的操作界面与绘图环境设置Sketchup是一款功能强大的三维建模软件。

在本章中，我们将介绍Sketchup的操作界面和绘图环境设置。

1.界面介绍Sketchup的界面由菜单栏、工具栏、状态栏和数值输入栏组成。

你可以通过【查看—工具栏】来打开或关闭工具条。

屏幕中的红色轴线代表x轴，绿色轴线代表y轴，蓝色轴线代表z轴。

2.视图切换Sketchup提供了透视图、顶视图、前视图、左视图、后视图和右视图等视图。

你可以通过【相机—透视显示】来切换轴测图和透视图。

3.旋转三维视图你可以使用快捷键或工具条来旋转三维视图。

按住鼠标中键不放可以转动视图，但相机机身不会改变。

按住ctrl+鼠标中间可以转动视图，相机机身也会转变。

4.平移视图你可以使用快捷键或工具来平移视图。

按住shift+鼠标中键即可平移视图。

5.缩放视图你可以使用缩放工具或快捷键来缩放视图。

滚动鼠标中键，向下滚动缩小，向上滚动放大。

6.单位设置你可以通过【窗口—模型信息—单位】来设置单位。

将“单位”改为“十进制”与“毫米”，精度改为“0mm”。

7.场景设置坐标轴你可以使用坐标轴工具来设定新的坐标轴。

当光标移动到需要设置坐标轴的物体表面并选中时，单击鼠标左键，再拉出x、y轴即可定义新的坐标轴。

8.使用模板你可以通过【窗口—参数设置—模板】选择毫米模板，重新启动软件就可以一直使用此常用单位作为模板，免去了每次都要设置绘图单位的麻烦。

9.六种显示模式Sketchup提供了六种显示模式，包括X光模式、线框模式、消影模式、着色模式、材质模式和单色模式。

建议建模时采用着色模式显示，出图时采用材质模式，以免影响建模速度。

10.绘制与显示剖面你可以使用绘制剖面和显示/隐藏剖切等工具来绘制和显示剖面。

选择剖面之后用移动工具便可移动剖面。

你还可以通过右键菜单的实体信息来查看、更改物体所在图层信息。

11.图层管理Sketchup的图层功能与cad的相似。

此软件教程是作者一边工作一边总结的,非常实用,是不可多得的好资料草图大师，SketchUp，图文，教程素本文中的蓝色字体表示认为有用的，红色字体表示无用或者特别标识SU操作顺序（以下内容综合各类途径收集而来的SU使用经验，按照视频教程顺序重新整理）安装后要整理出的草图大师su界面要安装这个插件才能出现第三排功能键，安装路径要求和草图大师su在同一个盘，V-Ray 1.49.02 顶渲中英文双语切换版+SUAPP for SketchUp 6_7_8.exe网上百度出来的快捷键很多用不了，是因为那些作者都是根据自己喜好调整过了，以下蓝字部分的快捷键是根据本文作者的喜好调整的shift+A如果用图层隐藏，shift+S隐藏的东西shift+A也无法恢复显示，用隐藏图层方法隐藏平立面就可以避免shift+A时连立面平面也显示出来，在进行建模的时候可以有效区分两种隐藏。

如果图形很卡，重装一般都可以解决重装SU需要用到的两个恢复文件如下：1.本文作者su 草图大师sketchup 建筑模板设置.skp2.本文作者SU 快捷键参数设置sketchup草图大师.dat快捷键设置方法：过滤功能可以搜索想要设置的命令，免得找起来麻烦，要添加新的快捷键，必须把老的快捷键先删除，设置好后可以导出快捷键，以后重装软件后导入即可（本文作者SU 快捷键参数设置sketchup草图大师.dat）编辑/撤销Ctrl＋z 编辑/放弃选择Ctrl＋t编辑/辅助线/删除Alt＋E 编辑/辅助线/显示Shift＋Q编辑/辅助线/隐藏Q 编辑/复制Ctrl＋C编辑/剪切Ctrl＋X 编辑/全选Ctrl＋A编辑/群组G 编辑/删除Delete编辑/显示/全部Shift＋A 编辑/显示/上一次Shift＋L编辑/显示/选择物体Shift＋H 编辑/隐藏H编辑/粘贴Ctrl＋V 编辑/制作组建Alt＋G编辑/重复Ctrl＋Y 编辑/将面翻转Alt＋V编辑/炸开/解除群组Shift＋G 查看/工具栏/标准Ctrl＋1查看/工具栏/绘图Ctrl＋2 查看/工具栏/视图Ctrl＋3查看/工具栏/图层Shift＋W 查看/工具栏/相机Ctrl＋4查看/显示剖面Alt＋，查看/显示剖切Alt＋.查看/虚显隐藏物体Alt＋H 查看/页面/创建Alt＋A查看/页面/更新Alt＋U 查看/页面/幻灯演示Alt＋Space 查看/页面/删除Alt＋D 查看/页面/上一页pageup查看/页面/下一页pagedown 查看/页面/演示设置Alt＋：查看/坐标轴Alt＋Q 查看/X光模式T查看/阴影Alt＋S 窗口/材质浏览器Shift＋X窗口/场景信息Shift＋F1 窗口/图层Shift＋E窗口/系统属性Shift＋P 窗口/页面设置Alt＋L窗口/阴影设置Shift＋S 窗口/组建Shift＋C工具/材质X 工具/测量/辅助线Alt＋M工具/尺寸标注D 工具/量角器/辅助线Alt＋P工具/路径跟随Alt＋F 工具/偏移O工具/剖面Alt＋/ 工具/删除E工具/设置坐标轴Y 工具/缩放S工具/推拉U 工具/文字标注Alt＋T工具/旋转Alt＋R 工具/选择Space工具/移动M 绘制/多边形P绘制/矩形R 绘制/徒手画F绘制/圆弧A 绘制/圆形C绘制/直线L 文件/保存Ctrl＋S文件/保存备份Shift＋N 文件/打开Ctrl＋O文件/打印Ctrl＋P 文件/导出/模型Ctrl＋M文件/导出/DWG/DXF Ctrl＋D 文件/导出/图像Ctrl＋I文件/另存为Ctrl＋Shift＋S 文件/退出Ctrl＋W文件/新建Ctrl＋N 物体内编辑/隐藏剩余模型I物体内编辑/隐藏相似组建J 相机/标准视图/等角透视F8相机/标准视图/底视图F3 相机/标准视图/顶视图F2相机/标准视图/后视图F5 相机/标准视图/前视图F4相机/标准视图/右视图F7 相机/标准视图/左视图F6相机/充满视图Shift＋Z 相机/窗口Z相机/漫游W 相机/配置相机Alt＋C相机/绕轴旋转Alt＋X 相机/上一次TAB相机/实时缩放Alt＋Z 相机/透视显示V渲染/材质贴图Alt＋4 渲染/单色Alt＋5渲染/透明材质K 渲染/线框Alt＋1渲染/消影Alt＋2 渲染/着色Alt＋3以下是google官方快捷键（存底参考）建筑设计风格风格SU自动保存功能：1．建模开始前一定要记得设置单位，最好是常用的毫米(mm)。

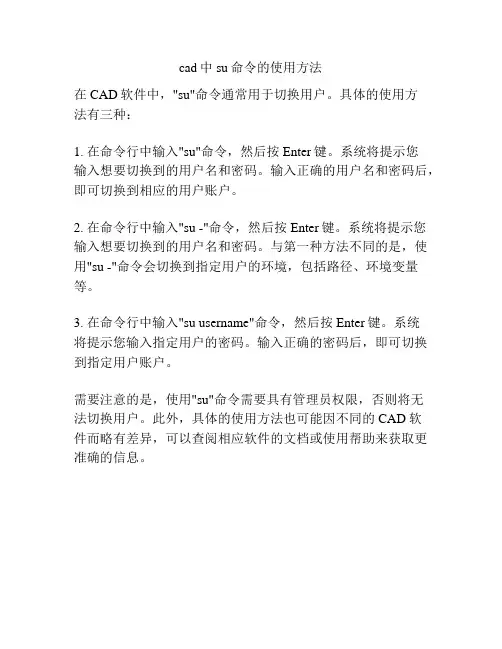

cad中su命令的使用方法
在CAD软件中，"su"命令通常用于切换用户。

具体的使用方
法有三种：
1. 在命令行中输入"su"命令，然后按Enter键。

系统将提示您
输入想要切换到的用户名和密码。

输入正确的用户名和密码后，即可切换到相应的用户账户。

2. 在命令行中输入"su -"命令，然后按Enter键。

系统将提示您输入想要切换到的用户名和密码。

与第一种方法不同的是，使用"su -"命令会切换到指定用户的环境，包括路径、环境变量等。

3. 在命令行中输入"su username"命令，然后按Enter键。

系统
将提示您输入指定用户的密码。

输入正确的密码后，即可切换到指定用户账户。

需要注意的是，使用"su"命令需要具有管理员权限，否则将无
法切换用户。

此外，具体的使用方法也可能因不同的CAD软
件而略有差异，可以查阅相应软件的文档或使用帮助来获取更准确的信息。

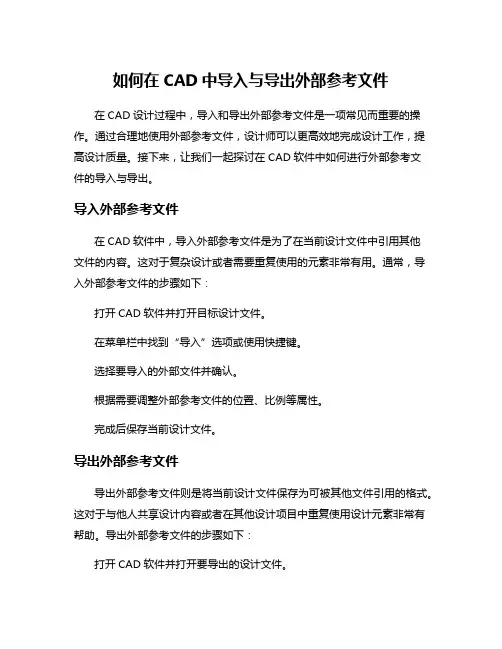

如何在CAD中导入与导出外部参考文件
在CAD设计过程中，导入和导出外部参考文件是一项常见而重要的操作。

通过合理地使用外部参考文件，设计师可以更高效地完成设计工作，提高设计质量。

接下来，让我们一起探讨在CAD软件中如何进行外部参考文
件的导入与导出。

导入外部参考文件
在CAD软件中，导入外部参考文件是为了在当前设计文件中引用其他
文件的内容。

这对于复杂设计或者需要重复使用的元素非常有用。

通常，导入外部参考文件的步骤如下：
打开CAD软件并打开目标设计文件。

在菜单栏中找到“导入”选项或使用快捷键。

选择要导入的外部文件并确认。

根据需要调整外部参考文件的位置、比例等属性。

完成后保存当前设计文件。

导出外部参考文件
导出外部参考文件则是将当前设计文件保存为可被其他文件引用的格式。

这对于与他人共享设计内容或者在其他设计项目中重复使用设计元素非常有帮助。

导出外部参考文件的步骤如下：
打开CAD软件并打开要导出的设计文件。

在菜单栏中找到“导出”选项或使用相应的快捷键。

选择导出的文件格式和保存路径，并确认导出选项。

确保导出的文件包含所有必要的设计元素。

完成后保存导出文件并关闭。

通过灵活运用CAD软件中的导入与导出外部参考文件功能，设计师们可以更好地处理复杂的设计任务，提高工作效率和设计质量。

导入与导出外部参考文件是CAD设计过程中不可或缺的一环，合理利用这一功能可以帮助设计师们更高效地完成设计工作。

熟练掌握外部参考文件的导入与导出技巧，将有助于提升设计效率和质量，为设计工作带来更多可能性。

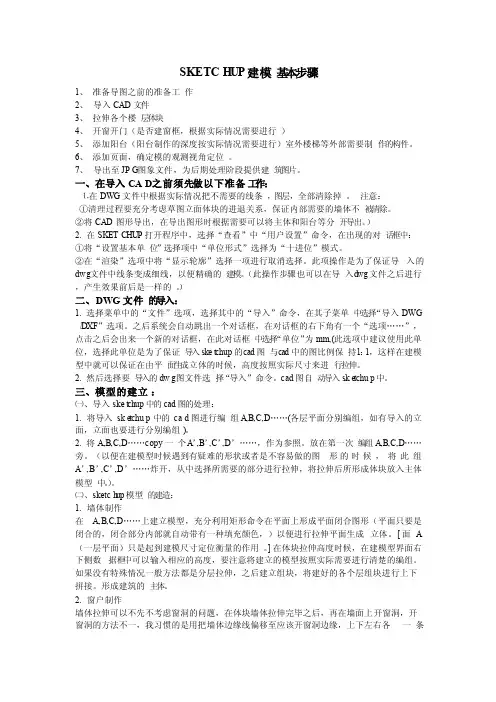

SKETC‎H UP建模‎基本步骤1、准备导图之‎前的准备工‎作2、导入CAD‎文件3、拉伸各个楼‎层体块4、开窗开门（是否建窗框‎，根据实际情‎况需要进行‎）5、添加阳台（阳台制作的‎深度按实际‎情况需要进‎行）室外楼梯等‎外部需要制‎作的构件。

6、添加页面，确定模的观‎测视角定位‎。

7、导出至JP‎G图象文件‎，为后期处理‎阶段提供建‎筑图片。

一、在导入CA‎D之前须先‎做以下准备‎工作：⒈在DWG文‎件中根据实‎际情况把不‎需要的线条‎，图层，全部清除掉‎。

注意：①清理过程要‎充分考虑草‎图立面体块‎的进退关系‎，保证内部需‎要的墙体不‎被清除。

②将CAD图‎形导出，在导出图形‎时根据需要‎可以将主体‎和阳台等分‎开导出。

）2. 在SKET‎CHUP打‎开程序中，选择“查看”中“用户设置”命令，在出现的对‎话框中：①将“设置基本单‎位”选择项中“单位形式”选择为“十进位”模式。

②在“渲染”选项中将“显示轮廓”选择一项进‎行取消选择‎。

此项操作是‎为了保证导‎入的dwg‎文件中线条‎变成细线，以便精确的‎建模。

（此操作步骤‎也可以在导‎入d wg文‎件之后进行‎，产生效果前‎后是一样的‎。

）二、DWG文件‎的导入：1. 选择菜单中‎的“文件”选项，选择其中的‎“导入”命令，在其子菜单‎中选择“导入DWG ‎/DXF”选项。

之后系统会‎自动跳出一‎个对话框，在对话框的‎右下角有一‎个“选项……”，点击之后会‎出来一个新‎的对话框，在此对话框‎中选择“单位”为mm,(此选项中建‎议使用此单‎位，选择此单位‎是为了保证‎导入ske‎t chup‎的cad图‎与cad中‎的图比例保‎持1：1，这样在建模‎型中就可以‎保证在由平‎面生成立体‎的时候，高度按照实‎际尺寸来进‎行拉伸。

2. 然后选择要‎导入的dw‎g图文件选‎择“导入”命令。

cad图自‎动导入sk‎e tchu‎p中。

三、模型的建立‎：㈠、导入ske‎t chup‎中的cad‎图的处理：1. 将导入sk‎e tchu‎p中的ca‎d图进行编‎组A,B,C,D……(各层平面分‎别编组，如有导入的‎立面，立面也要进‎行分别编组‎)。

把cad导入UG中的方法图解步骤
我们在画图纸的时候经常需要把CAD转成三维图形，就比如说ug绘制三维图形就需要导入cad图形。

那么大家知道把cad导入UG 吗？下面是店铺整理的把cad导入UG的方法，希望能帮到大家！
把cad导入ug的方法一
第一步：把你的DWG(CAD格式)或者DXF(CAD格式)保存的文件夹直接在UG导入就可以了。

第二步：打开UG-文件-导入-DWG/DXF-选择DWG/DXF文件-确定
需要注意：
保存的DWG或者DXF格式的文件必须在你导入软件的光盘内在导入之前应该在你安装软件的光盘内新建一个文件夹以便保存之用)。

导入的图形有可能由于颜色的问题会看不清楚。

把cad导入UG中的方法二
如图：
然后出现下面的对话框：
设置好后，点“确定”等待电脑自动导入
注意事项：CAD文件名及其存放路径不能有中文字符。

CAD文件导到ARCGIS中的方法将CAD文件导入到ArcGIS中是一种常见的GIS数据处理任务。

本文将介绍如何将CAD文件导入到ArcGIS中，以及可以使用的一些方法和技巧。

CAD文件通常包含矢量数据和属性信息，可以包括点、线、多边形等地理要素。

ArcGIS是一个功能强大的GIS软件，可以处理和分析各种不同类型的地理数据。

将CAD文件导入到ArcGIS中可以方便地进行空间分析、地理处理和数据可视化等操作。

1. 使用ArcGIS Data Interoperability扩展：ArcGIS Data Interoperability扩展是一种强大的ArcGIS工具，可以用于导入和导出各种不同格式的数据。

通过Data Interoperability扩展，可以直接将CAD文件导入到ArcGIS中，并将其转换为ArcGIS的地理要素。

要使用Data Interoperability扩展，首先需要安装扩展并激活许可证。

2. 使用ArcGIS Desktop的“导入CAD”工具：ArcGIS Desktop提供了一个名为“导入CAD”的工具，可以用于将CAD文件导入到ArcGIS中。

该工具可以将CAD文件转换为ArcGIS的地理要素，并将其添加到ArcMap中的地图图层。

要使用“导入CAD”工具，可以从ArcToolbox中找到并运行它。

3. 使用ArcGIS Online的“添加数据”功能：如果要将CAD文件导入到ArcGIS Online中，可以使用ArcGIS Online的“添加数据”功能。

在ArcGIS Online中，可以上传CAD文件，并将其转换为Web地图的图层。

要使用“添加数据”功能，首先需要登录到ArcGIS Online，然后在内容页面中选择“添加项目”> “从我的计算机”> “浏览”，选择要上传的CAD文件，并将其添加到ArcGIS Online中。

4. 使用第三方工具：除了上述方法外，还可以使用一些第三方工具将CAD文件导入到ArcGIS中。

CAD导入和插入其他文件的方法CAD（Computer-Aided Design）是一种常用的设计软件，广泛应用于工程、建筑和制造领域。

在使用CAD软件进行设计时，可能需要导入或插入其他文件，如图纸、图片或模型。

本文将介绍CAD导入和插入其他文件的方法，帮助读者更好地应用CAD软件。

CAD软件通常支持导入和插入多种文件格式。

以下是几种常见的文件格式及其导入和插入方法：1. 图片文件的导入和插入：CAD软件通常支持导入和插入多种图片文件格式，如JPEG、PNG和BMP等。

具体方法如下：a. 在CAD软件中打开或创建一个新的绘图文件。

b. 点击菜单栏中的“插入”或“导入”选项。

c. 选择所需的图片文件，并点击“打开”按钮。

d. 在绘图中选择插入图片的位置，并进行适当的缩放或旋转等操作。

2. PDF文件的导入和插入：CAD软件通常支持导入和插入PDF文件，方便在CAD绘图中引用和编辑。

具体方法如下：a. 在CAD软件中打开或创建一个新的绘图文件。

b. 点击菜单栏中的“插入”或“导入”选项。

c. 选择所需的PDF文件，并点击“打开”按钮。

d. 在绘图中选择插入PDF的位置，并进行适当的缩放或旋转等操作。

3. 其他CAD文件的导入和插入：CAD软件通常支持导入和插入其他CAD文件，如DWG、DXF 和STEP等。

具体方法如下：a. 在CAD软件中打开或创建一个新的绘图文件。

b. 点击菜单栏中的“插入”或“导入”选项。

c. 选择所需的CAD文件，并点击“打开”按钮。

d. 在绘图中选择插入CAD文件的位置，并进行适当的缩放或旋转等操作。

4. 文本文件的导入和插入：CAD软件通常支持导入和插入文本文件，如TXT和CSV等。

具体方法如下：a. 在CAD软件中打开或创建一个新的绘图文件。

b. 点击菜单栏中的“插入”或“导入”选项。

c. 选择所需的文本文件，并点击“打开”按钮。

d. 在绘图中选择插入文本的位置，输入或编辑文本内容。

CAD导入和导出坐标步骤详细说明一、导入坐标步骤：1.打开CAD软件并创建一个新的绘图文件。

2.在CAD软件的工具栏中找到“插入”或“导入”选项，并点击打开一个文件选择对话框。

3. 在文件选择对话框中，浏览并选择包含要导入坐标数据的文件。

通常，这些文件的扩展名可以是TXT、CSV或Excel等常见的文本格式。

4.确认文件选择后，CAD软件会弹出一个导入选项对话框，其中包含一些参数和设置供用户选择。

根据需要，设置合适的数据分隔符、数据格式和坐标原点等选项。

5.单击“导入”按钮开始导入坐标数据。

CAD软件将读取文件中的坐标数据，并在绘图文件中以点、线或多边形等形式呈现出来。

二、导出坐标步骤：1.打开CAD软件中的制图文件，并确保包含了要导出的坐标数据。

2.在CAD软件的工具栏中找到“导出”选项，并点击打开一个导出设置对话框。

3. 在导出设置对话框中，选择导出的文件格式。

通常，支持的文件格式包括TXT、CSV、Excel或GIS格式等。

4.选择导出的坐标数据范围。

根据需要，可以选择整个绘图文件或仅选择其中的一部分。

5.在导出设置对话框中，根据需要设置坐标数据的分隔符、数据格式和坐标原点等选项。

6.确认设置后，点击“导出”按钮开始导出坐标数据。

CAD软件将根据设置将坐标数据保存为指定的文件格式，并生成一个新的文件。

需要注意的是，CAD软件的导入和导出坐标步骤可能会因具体的软件版本和操作系统而有所不同。

因此，在使用特定的CAD软件进行导入和导出坐标之前，建议参考软件的用户手册或开发商提供的说明。

导入和导出坐标的好处：1.效率提升：导入和导出坐标数据可以大大提高设计、制造和建筑等方面的工作效率，避免了手工输入和复制粘贴的繁琐过程。

2.数据一致性：通过导入和导出，可以确保不同软件或系统中的坐标数据保持一致，避免了数据不准确或不一致的问题。

3.数据共享：通过导入和导出，可以方便地与其他软件或系统共享坐标数据，促进信息交流和合作。

SketchUp 实用操作手册1.模型深度1．1 根据目的不同SK建模可大致可分为单体表现，总体表现，内部表现三类。

1.1.1单体表现要求对单体建筑有详细的建模，对主要的围合结构，内部分割，立面形式有一个比较详细的表达，要表达建筑外观，功能结构，内部节点透视等相关视图。

可以通过由CAD图导入参照来完成建模，也可以直接在SK建模逐步深入来完成。

这里建议直接用SK建模，一来用SK直接建比较直观，可以逐步的深入来推敲方案，二来也避免了CAD直接导入给建模增加的技术上可能发生的困难。

对于方案设计阶段，墙体和楼板面可以只以轴线定位以单面表示，这样的优点是易于修改，但外立面上会不可避免的留下楼板面与墙体面、内墙面与外墙面的交线，这可能是立面上不想表达的，可以把这些线后期隐藏掉，但作为方案推敲阶段应无此必要。

待方案成熟后可能会考虑建一个墙体和楼板有厚度的比较真实的模型，生成一些更符合真实情况的视图，这实际上已经从方案推敲阶段到了成品表达阶段。

这时的建模过程相对比较复杂，详见后面章节的介绍。

1.1.2总体表现要求对用地的整体使用情况，道路体系，建筑排布，立面风格，环境布置有一个整体的表现。

相对于单体表现，建筑本身的模型可以尽量简化，基本上只要表达建筑的外观，所以只建外墙就可以了，用单面表达，如有需要可以对建筑外立面上的构架、阳台、门窗作简单表达，这里不推荐由CAD导入单体平面建模，但可以只导入建筑的轮廓线。

用地的地形建议由CAD导出JPG再以图片或贴图格式导入SK，因为一般设计规划部门提供的原始CAD地形图中表达的东西太多，且经常不在同一个平面内，所以直接导入SK再调整的工作量和难度很大。

导入JPG地形图的缺点在于它无法按单位比例导入，需要调整大小，但通过简单的作参照物的方法可以解决，相对于调整CAD平面工作量和难度要小得多，关于景观和道路要表达的内容基本上属于平面图形分块填材质，这里就不介绍了。

1.1.3内部表现这里指的是室内设计专业，室内建模只表达建筑的某空间内部，与建筑外观无关。

如何把su导入cad文件
在su中我们做了一个模型，在cad中重新画比较麻烦，那么怎么将su导成cad呢?小编给你演示一下，希望帮助到你。

把su导入cad文件的方法一
比如说如图所示的cad模型，小编想要将这个图形的正立面图导成cad
首先找到如图所示的图标将该模型改成正立面(根据需要变成自己需要的立面等)，如图所示
之后找到文件，如图所示
在文件里面选择导出——二维模型，如图所示
在类型里面选择如图所示的dwg格式，如图所示
之后模型就开始自动的导成cad格式了，但是需要时间，当出现如图所示的提示时，说明已经导出成功了，根据版本不同可能也不会出现这样的提示
之后在你保存的位置找到导成的cad，如图所示
打开cad，你就会看到刚才的正立面图已经导成cad格式了，如图所示，
把su导入cad文件的方法二
打开SketchUp软件
绘制需要导出剖面的模型
在工具栏选择“工具-剖切面”
点击要剖的面，便会显示剖面效果，也可以选择剖切面进行移动，在工具栏选择“相机-平行投影”
在工具栏选择“相机-标准视图-右视图”
选择“文件-导出-2d模型”选择dwg文件格式，确认导出。

打开cad文件，确认导出成功。

首先，您得学习Sketch up提供的教程1、2、3，这样您就懂得了基本的操作。

接着，您学习下面的第二项“学习心得”，这样，您对为认识了Sketch up的高效性会得意；随后，快捷键是必须掌握的，红色是重点，兰色为自行定义；最后，您将对Sketch up使用中出现的问题一一得以解答，您将不断增添问题，为学习掌握设计大师而做出自己的贡献。

当然，别忘了感谢AITOP的斑竹及网虫们，感谢他们为我们所付出的一切。

还有别忘了感谢我给您带来的速成教学^_^，谢谢！一、常用快捷键显示/旋转鼠标中键显示/平移Shift+中键编辑/辅助线/显示Shift＋Q编辑/辅助线/隐藏Q编辑/撤销Ctrl＋z编辑/放弃选择Ctrl+T; Ctrl＋D(用林京的快捷键)文件/导出/DWG/DXF Ctrl＋Shift+D编辑/群组G编辑/炸开/解除群组Shift＋G编辑/删除Delete编辑/隐藏H编辑/显示/选择物体Shift＋H编辑/显示/全部Shift＋A编辑/制作组建Alt＋G编辑/重复Ctrl＋Y查看/虚显隐藏物体Alt＋H查看/坐标轴Alt＋Q查看/阴影Alt＋S窗口/系统属性Shift＋P窗口/显示设置Shift＋V (用林京的快捷键)工具/材质X工具/测量/辅助线Alt＋M工具/尺寸标注 D工具/量角器/辅助线Alt＋P工具/偏移O工具/剖面Alt＋/工具/删除E工具/设置坐标轴Y工具/缩放S工具/推拉U工具/文字标注Alt＋T工具/旋转Alt＋R工具/选择Space工具/移动M绘制/多边形P绘制/矩形R绘制/徒手画F绘制/圆弧A绘制/圆形C绘制/直线L文件/保存Ctrl＋S文件/新建Ctrl＋N物体内编辑/隐藏剩余模型I物体内编辑/隐藏相似组建J相机/标准视图/等角透视F8相机/标准视图/顶视图F2相机/标准视图/前视图F4相机/标准视图/左视图F6相机/充满视图Shift＋Z相机/窗口Z相机/上一次TAB相机/透视显示V渲染/线框Alt＋1渲染/消影Alt＋2二、学习心得：1、连续复制：选择物体后，按M，按Ctrl同时点击左键，移动复制的距离，点击左键，输入数字加X(例：5X，既复制5份)；2、间隔复制：同上，输入数字加/(例：5/，表示间隔复制5份)；3、当物体和轴关系不是很明确时，不能对某轴进行移动。

sketchup stp格式-回复如何使用SketchUp导入和导出STP格式的文件概述：STP（Standard for the Exchange of Product model data）是一种通用的3D模型交换格式，被广泛用于CAD软件中。

SketchUp是一款容易上手且功能强大的建模软件，同时也支持STP格式的文件导入和导出。

本文将一步一步回答如何使用SketchUp导入和导出STP格式的文件，以帮助读者更好地利用这两种工具。

第一步：安装SketchUp首先，需要从SketchUp的官方网站下载并安装SketchUp软件。

SketchUp有免费版和付费版可供选择，读者可根据自己的需求选择合适的版本安装。

第二步：创建一个新项目安装完SketchUp后，打开软件并点击“文件”菜单，然后选择“新建”来创建一个空白项目。

在新的项目中，我们可以开始导入或导出STP格式的文件。

第三步：导入STP文件要导入STP格式的文件，点击“文件”菜单并选择“导入”。

在弹出的对话框中，找到并选择你想要导入的STP文件，然后点击“打开”。

SketchUp 将自动将STP文件导入到当前项目中。

请注意，导入的STP文件将被转换为SketchUp的特定格式。

第四步：编辑导入的模型一旦STP文件被成功导入到SketchUp中，你可以使用SketchUp的工具和功能对其进行编辑和修改。

这包括移动、旋转、缩放、拉伸等功能，可以帮助你根据自己的需要对3D模型进行定制化的处理。

第五步：导出到STP文件如果你想要将你当前的SketchUp项目导出为STP格式的文件，点击“文件”菜单并选择“导出”。

在接下来的对话框中，选择“STP文件”作为导出格式，并指定保存路径和文件名。

然后点击“保存”即可将当前项目导出为STP文件。

第六步：选择导出选项在导出STP文件之前，SketchUp会弹出一个导出选项对话框，可以让你调整导出的设置。

例如，你可以选择导出模型的精度、导出的文件大小、CAD软件兼容性等等，以确保导出的STP文件符合你的需求和要求。
