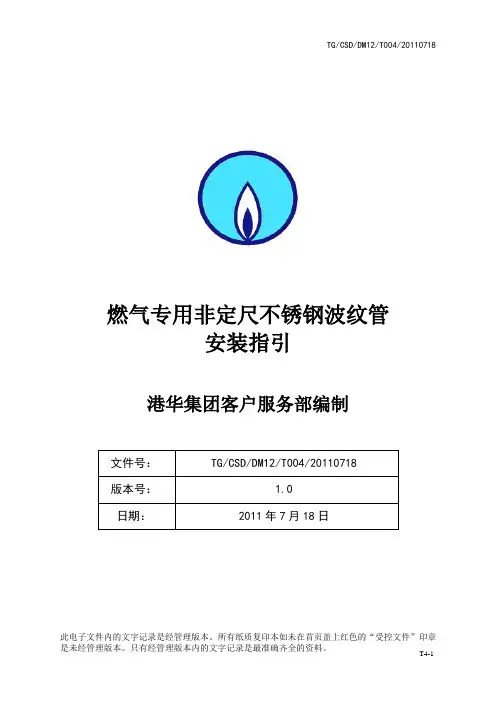

TG/CSD/DM12/T004/20110718燃气专用非定尺不锈钢波纹管安装指引港华集团客户服务部编制燃气专用非定尺不锈钢波纹管安装指引文件号：TG/CSD/DM12/T004/20110718版本号：1.0此份为港华集团的操作文件，供港华集团内各燃气公司使用。

如未经许可，不得翻印此档的全部或部份内容。

参编人：顾悦中、傅亦斌、顾建峰、王秀丽、伍建锋、杨朝波、李彬、胡敏辉、李志健。

参编合资公司：苏州港华燃气有限公司、南京港华燃气有限公司、吴江港华燃气有限公司、中山港华燃气有限公司、东永港华燃气有限公司、清远港华燃气有限公司。

此电子文件内的文字记录是经管理版本。

所有纸质复印本如未在首页盖上红色的“受控文件”印章修订页此电子文件内的文字记录是经管理版本。

所有纸质复印本如未在首页盖上红色的“受控文件”印章燃气专用非定尺不锈钢波纹管安装指引目录1目的 (5)2应用范围 (5)3技术标准 (5)4专业术语和符号 (5)5施工与安装 (6)5.1施工前的设计 (6)5.2波纹管选择 (7)5.3施工要求 (7)5.4安装准备 (13)5.5波纹管与接头的现场制做 (14)5.6管接头装配 (15)5.7波纹管与燃气具安装 (17)5.8波纹管与燃气具连接的方式 (18)6 强度及气密性试验 (19)6.1强度试验 (19)6.2严密性试验 (20)7 附件 (21)7.1安装案例 (21)7.2常用工具及配件 (23)7.3室内工程质量验收表 (24)此电子文件内的文字记录是经管理版本。

所有纸质复印本如未在首页盖上红色的“受控文件”印章1目的为了规范燃气不锈钢波纹管的敷设技术，确保管道工程的质量，保障燃气用户的生命财产的安全，依据了我国相关的国家标准和行业规程，参照了燃气用非定尺不锈钢波纹管生产厂家的技术要求，并结合DM12的技术要求及各成员对于敷设不锈钢波纹管工程的实战经验，制定《燃气专用非定尺不锈钢波纹管安装指引》供合资公司参考。

前序以前室内的燃气配管，使用钢管丝牙扣连接进行施工。

然而近几年的住宅建设，施工工期很短，建设的进度和煤气配管的施工很难协调。

因此，本公司开发了不用绞丝牙、分量轻、配管施工容易、安全性高的葫芦标志的波纹软管。

特别是生产了快装型管接头。

本产品解决了室内燃气配管的课题。

同时安全性、施工便利性等也得到大幅度提高，并且能够灵活的设计配管走向。

本书便于携带到现场，为施工资格者总结了基本的波纹软管配管要领。

请在实际施工时，随身携带本书，严格按照正确的施工方法进行施工。

以下是本书中专用名词的定义：波纹管：燃气用不锈钢波纹软管(有被覆层)原管：没有套被覆层的波纹管接头：连接波纹管的接头波纹软管：有波纹管和接头的燃气配管系统，本公司商品名。

1．关于施工1．1 波纹管施工的适用范围本波纹管适用于城市燃气的低压配管(0.01MPa未满)。

请在使用前确认燃气的种类、配管路径、施工方法等。

1．2 关于施工者资格施工者，符合①或者②，并且得到燃气公司承认者。

①参加敝社或者是销售代理店进行的讲座，实际操作合格，有结业证书者。

②参加燃气公司内①作为讲师进行的同样的施工讲习会、合格者。

1．3关于施工记录请施工者保存好记载了施工日·施工地点·施工者名·使用部件目录·配管路径图、漏气检查确认者名的施工记录(别纸参照)。

1．4施工部件、工具请使用本公司生产的管子和接头以及本公司指定的工具进行施工。

和其他公司的产品混用是造成事故的原因，所以禁止使用。

２构造１．１波纹管図１波纹管的构造２．２波纹管的标示方法図２波纹管的标示２．３接头図３接头的构造3②燃气表安装在室外的例示図５燃气表安装在室外时的例示3．2配管途径配管用软管请在到各燃气栓的低压(0.01MPa未满)配管中使用。

这个配管途径选择顺着建筑施工的配管延长为最短路径。

在选定途径时，注意以下事项的同时请依据城市燃气的设计规范(GB)。

(1)波纹管请在到阀门(末端燃气栓)为止的低压部使用。

波纹管安装作业指导书1 目的为规范波纹管安装作业，有效控制和减少波纹管安装作业中的危险源、危害因素，防止安全事故发生，确保施工生产安全，特制定本作业标准。

2 范围本作业标准适用于集团公司所属各工程项目波纹管安装作业。

3 术语定义无4 职责4.1钢筋工负责按图及技术交底下料、加工及成品保管工作，电工负责钢筋场供电设施的安装维护和检修工作。

4.2项目部工程部负责钢筋加工作业的技术指导，协调监督管理工作。

4.3 项目部安质部负责钢筋调直作业的安全质量监督管理，定期对施工作业人员进行安全质量培训。

5 作业流程图6 作业标准6.1 准备工作6.1.1班前会：6.1.1.1技术交底，班前安全讲话，强调安全注意事项。

6.1.1.2确认电焊及切割机械已检修，设备运转良好，确认已编制了施工技术交底及安全交底，熟悉相关机械操作规程，确认所有作业人员参加了安全交底并签字。

6.1.1.3安排专业人员对切割机、电焊机进行维护及调试，非专业人员不得擅自对其调试及操作；安排电工检查临时用电设备是否正常,并定期进行维护、检修。

6.1.2个人防护用品：防护面罩、工作服、安全帽、工作手套、防滑鞋。

6.1.3机具准备：电焊机、切割机。

6.1.4材料准备：待安装波纹管、胶带、连接套筒、衬芯管等6.1.5机具检查：6.1.5.1电焊机各部件应完好无损，线路设备无老化破损，是否接地，存在漏电危险;6.1.5.2机具应安装在坚实的地面上，放置平稳，铁轮用三角木块塞好。

6.1.6材料检查：波纹管外观无损伤、弯曲、规格尺寸符合设计等。

6.1.7下料：按设计要求切割波纹管，切口需平整。

加工好的波纹管在未安装前需妥善安放。

6.2波纹管安装施工：1）钢筋定位网应按图纸所示的位置准确安装、焊接牢固，曲线段需加密钢筋定位网，使其在浇筑砼过程中不致移动。

确保管道线型及走位。

2)按设计检查波纹管型号规格后方可安装接长。

波纹管的连接应采用大一号同型波纹管作接头管，接头长度不少于300mm。

波纹管安装操作手册
1. 引言
本操作手册旨在提供关于波纹管的安装步骤和操作要点，以确保安装过程安全可靠。

2. 波纹管安装步骤
以下是波纹管的安装步骤：
步骤 1: 准备工作
在安装之前，需进行以下准备工作：
- 清理安装区域，确保平整且无障碍物。

- 检查波纹管和连接配件的完整性和质量。

步骤 2: 测量和切割
根据实际安装需求，测量所需波纹管的长度，并使用合适的工具将波纹管切割成所需的尺寸。

步骤 3: 适配连接配件
将所需的连接配件与波纹管适配，并确保连接紧固牢固。

步骤 4: 安装波纹管
将波纹管放置在预定的安装区域，并按照以下步骤进行安装：
1. 将波纹管的一端插入连接配件，并确保连接紧固。

2. 依次将波纹管的其他端与相应的连接配件连接，确保连接牢固。

步骤 5: 检查和测试
在安装完成后，进行以下检查和测试：
- 检查连接点是否紧固，无松动现象。

- 进行水压测试，确保波纹管的耐压性能。

3. 注意事项
在进行波纹管安装时，需要注意以下事项：
- 安装前仔细阅读使用说明书，了解安装细节和注意事项。

- 使用适当的工具和安全装备，确保安全操作。

- 若遇到安装问题或疑问，及时与相关专业人员进行沟通和咨询。

4. 总结
本操作手册提供了波纹管的安装步骤和注意事项，希望能够帮助您顺利进行安装，确保安装质量和安全性。

如有其他疑问，请随时与我们联系。

以上为波纹管安装操作手册的内容，祝安装顺利！。

燃气用具连接用不锈钢波纹软管相关应用标准及使用问题浅析摘要：从CJ/T 197-2004《燃气用不锈钢波纹软管》标准颁布实施以来，不锈钢波纹软管在国内一些大中城市得到了推广和应用，取得了很多成果，目前，燃气用不锈钢波纹软管已经进入了国内几乎所有燃气公司的采购范围，燃气用不锈钢波纹软管的生产厂家也迅速增加。

控制产品质量，完善安装和使用环节的安全性及可靠性，是我们需要研究的方向。

关键词：燃气用不锈钢波纹软管；推广和利用；优点1.引言经过近十年的研究和探索，国内燃气用不锈钢波纹软管的技术得到了迅速的提升，产品的标准经过了多次修订，原来的CJ/T 197-2004《燃气用不锈钢波纹软管》标准分成两个标准：CJ/T 296-2008《燃气用非定尺不锈钢波纹管及接头》及CJ/T 197-2010《燃气用定尺不锈钢波纹软管》。

CJ/T 296-2008《燃气用非定尺不锈钢波纹管及接头》标准于2009年4月1日起实施，随后由行业标准经过修订，升级为国家标准GB/T26002-2010《燃气输送用不锈钢波纹软管及管件》，于2011年10月1日起实施，尚未颁布的CJ/T 197-2010《燃气用定尺不锈钢波纹软管》改名为《燃气用具连接用不锈钢波纹软管》，于2010年12月1日起实在设计、安装和居民在实际使用中的要求，产品的技术性能要求基本接近美国和日本的相关标准要求。

2.目前燃气用不锈钢波纹管道的应用情况随着燃气事业的发展，燃气用户的数量与日俱增。

由于户内燃气用胶管易发生老化、开裂、鼠咬、脱落等，导致燃气事故的发生，采用户内燃气不锈钢波纹管具能够有效解决使用胶管产生的问题，也能杜绝使用胶管发生的事故。

目前，已有部分城市采用燃气不锈钢波纹管替代橡胶软管，起到非常不错的效果。

但还有很多城市未使用不锈钢波纹管，仍然发生了不少的燃气事故，因而，推广使用户内用不锈钢波纹管势在必行，也是刻不容缓的。

不锈钢波纹燃气管早在上个世纪7O年代，不锈钢波纹软管逐渐得到美国、法国、德国等国家燃气部门的认可和广泛应用。

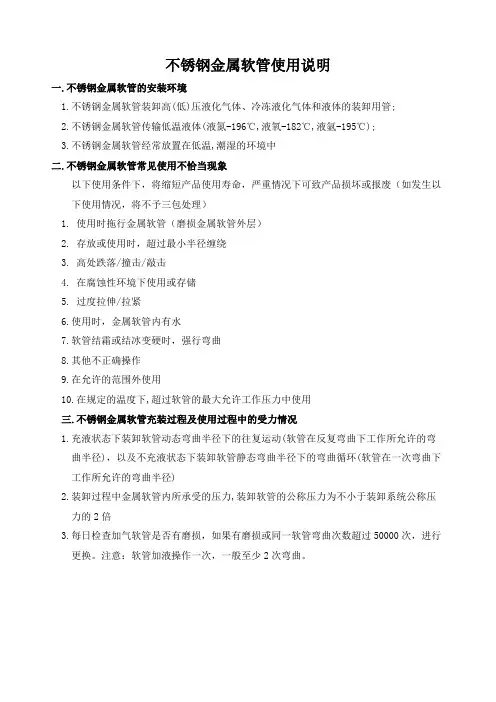

不锈钢金属软管使用说明
一.不锈钢金属软管的安装环境
1.不锈钢金属软管装卸高(低)压液化气体、冷冻液化气体和液体的装卸用管;
2.不锈钢金属软管传输低温液体(液氮-196℃,液氧-182℃,液氩-195℃);
3.不锈钢金属软管经常放置在低温,潮湿的环境中
二.不锈钢金属软管常见使用不恰当现象
以下使用条件下，将缩短产品使用寿命，严重情况下可致产品损坏或报废（如发生以下使用情况，将不予三包处理）
1. 使用时拖行金属软管（磨损金属软管外层）
2. 存放或使用时，超过最小半径缠绕
3. 高处跌落/撞击/敲击
4. 在腐蚀性环境下使用或存储
5. 过度拉伸/拉紧
6.使用时，金属软管内有水
7.软管结霜或结冰变硬时，强行弯曲
8.其他不正确操作
9.在允许的范围外使用
10.在规定的温度下,超过软管的最大允许工作压力中使用
三.不锈钢金属软管充装过程及使用过程中的受力情况
1.充液状态下装卸软管动态弯曲半径下的往复运动(软管在反复弯曲下工作所允许的弯
曲半径)，以及不充液状态下装卸软管静态弯曲半径下的弯曲循环(软管在一次弯曲下工作所允许的弯曲半径)
2.装卸过程中金属软管内所承受的压力,装卸软管的公称压力为不小于装卸系统公称压
力的2倍
3.每日检查加气软管是否有磨损，如果有磨损或同一软管弯曲次数超过50000次，进行
更换。

注意：软管加液操作一次，一般至少2次弯曲。

民用室内燃气不锈钢波纹管安装规程民用室内燃气不锈钢波纹管安装规程1 范围本规程规定了燃气不锈钢波纹软管（以下简称软管）敷设工程的术语和符号、要求、安装、检验及试验与验收。

本规程适用于居民用户室内改管，燃气表后至燃气管道未端阀门之间软管敷设工程，管道供气压力P≤5kPa（表压），公称通径DN≤32mm。

本规程适用的城镇燃气，其质量标准应符合GB17820《天然气》中的一、二类气、GB13612《人工燃气》和GB11174《液化石油气》的规定。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB17820 天然气GB13612 人工煤气GB11174 液化石油气GB50028 城镇燃气设计规范CJJ94 燃气室内工程施工及验收规范CJ/T197 燃气用不锈钢波纹软管3 术语和符合3.1 软管包覆管与接头的组合。

3.2 波纹管母线呈波纹纹状的不锈钢管。

3.3 包覆管有PVC包覆的不锈钢波纹管。

3.4 接头与包覆管相连接的专用管件。

3.5 管道暗封指软管敷设在管沟、管道井（管槽）、天花吊顶、橱柜内（贴墙）的安装方式，也可暗封在楼层地板垫层内。

3.6 管道暗埋指将软管直埋在墙体或地面混凝土内的安装方式。

3.7 弯曲半径按包覆管轴线测量的弯曲半径。

3.8 防护措施为避免暗埋软管不受外力损伤所采取的保护措施。

3.9 色标暗埋软管覆盖层外显示管位的颜色标志。

4 要求4.1 一般规定4.1.1 软管敷设工程的设计、安装、验收除应符合本规程的规定外，还应符合广州市煤气公司企业标准JS（L）002-2009《城市燃气输配及应用工程技术规定设计篇》、GB50028《城镇燃气设计规范》、CJJ94《城镇燃气室内工程施工与质量验收规范》等国家现行的相关强制性标准和规范要求。

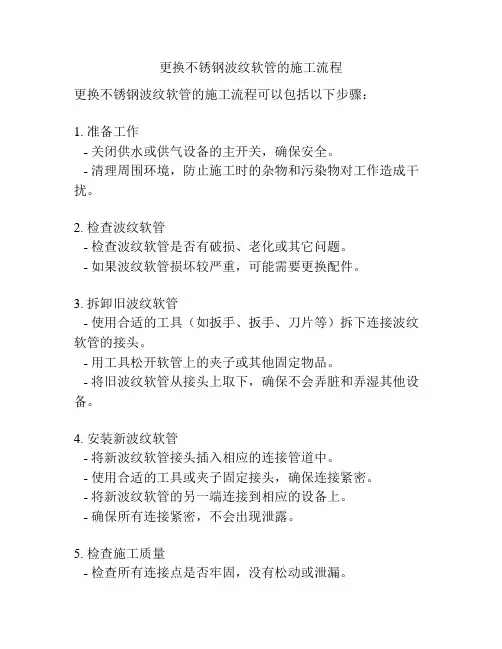

更换不锈钢波纹软管的施工流程
更换不锈钢波纹软管的施工流程可以包括以下步骤：
1. 准备工作
- 关闭供水或供气设备的主开关，确保安全。

- 清理周围环境，防止施工时的杂物和污染物对工作造成干扰。

2. 检查波纹软管
- 检查波纹软管是否有破损、老化或其它问题。

- 如果波纹软管损坏较严重，可能需要更换配件。

3. 拆卸旧波纹软管
- 使用合适的工具（如扳手、扳手、刀片等）拆下连接波纹软管的接头。

- 用工具松开软管上的夹子或其他固定物品。

- 将旧波纹软管从接头上取下，确保不会弄脏和弄湿其他设备。

4. 安装新波纹软管
- 将新波纹软管接头插入相应的连接管道中。

- 使用合适的工具或夹子固定接头，确保连接紧密。

- 将新波纹软管的另一端连接到相应的设备上。

- 确保所有连接紧密，不会出现泄露。

5. 检查施工质量
- 检查所有连接点是否牢固，没有松动或泄漏。

- 检查软管的外观是否正常，没有破损或其它问题。

- 打开供水或供气设备的主开关，检查软管是否正常运行。

6. 清理和整理
- 清理施工现场，清除杂物和残留物。

- 确保所有工具和材料正确归位，整理好施工环境。

需要注意的是，更换不锈钢波纹软管涉及到管道的连接和供水或供气等重要设备的操作，在施工过程中务必保持安全，遵守相关操作规范和施工标准。

如果不具备相关技能和经验，最好请专业人员进行施工。

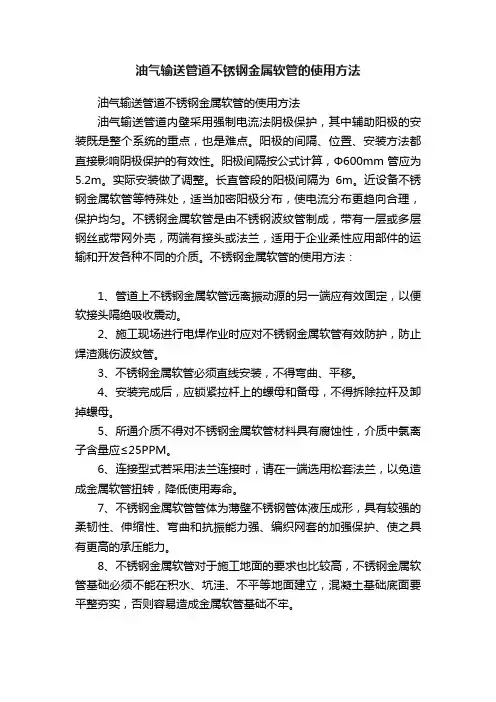

油气输送管道不锈钢金属软管的使用方法
