斜管沉淀池施工方案

沉淀池斜管安装施工方案1. 引言本文档描述了沉淀池斜管安装的施工方案。

施工人员应按照本方案的要求进行施工，确保沉淀池斜管的安全、可靠安装。

2. 施工前准备在沉淀池斜管安装施工前，施工人员需要进行以下准备工作：•确认施工地点和安装位置。

•准备所需的工具和设备，包括吊装设备、焊接设备等。

•检查斜管的材质和规格是否符合设计要求。

•确保施工人员具备相关的安装经验和技能。

3. 沉淀池斜管安装步骤3.1 斜管定位和标高测量在确定斜管的安装位置前，需要先进行定位和标高的测量，确保斜管的安装位置准确无误。

测量应遵循以下步骤：1.使用测量工具（如放线机、水平仪等）在施工现场标示出斜管的安装位置。

2.使用测高仪等工具测量斜管的标高，并标明在沉淀池内部的安装高度。

3.2 斜管制作与加工根据设计要求，将斜管进行制作与加工。

制作前应仔细检查斜管材质和规格，并进行必要的切割、焊接和加工。

1.使用相关工具将斜管按标准尺寸进行切割。

2.根据斜管的安装位置和角度，进行必要的弯曲和焊接。

3.对斜管进行打磨和喷涂等表面处理，以提高其耐腐蚀性能。

3.3 斜管吊装与安装安装斜管前需要进行吊装和固定，确保斜管的稳定性和安全性。

1.使用吊装设备将斜管吊装至安装位置，确保吊装过程中斜管不受损坏。

2. 使用焊接设备对斜管进行焊接，确保各部位焊接牢固可靠。

3. 对斜管进行定位和调整，使其与其他设备的连接准确无误。

4. 使用螺栓等固定设备将斜管固定在沉淀池上，以确保其稳定性。

4. 施工安全注意事项在进行沉淀池斜管安装施工时，施工人员应注意以下安全事项：•使用吊装设备时应按规定操作，确保斜管的安全吊装。

•在使用焊接设备时，应戴好个人防护装备，防止受伤。

•在施工现场严禁吸烟、使用明火等危险行为，防止火灾事故的发生。

•在安装斜管过程中，应注意环境的通风和通气，以防止有害气体的积聚。

5. 施工质量控制与验收施工完成后，应对斜管的安装质量进行验收，确保施工质量符合要求。

沉淀池改造工程建设一、沉淀池建设方案水池施工流程：水池钢筋制作安装→水池模板制作安装→现浇钢筋混凝土水池预埋件制作安装→钢筋保护层调整→混凝土搅拌→水池混凝土运输、储存→水池混凝土浇注→水池混凝土施工缝处理→水池混凝土养护→水池满水试验（一）水池钢筋工程施工工艺及要求：一、水池加固制作及安装⑴.钢筋生产安装流程：配料→代换→除锈→冷拔→矫直→切断→弯曲→焊接→绑扎。

二、施工要求及方法：⑴、钢材成分钢筋配料是根据钢筋图，按照钢筋编号的顺序绘制各种形状和规格的单根钢筋图，然后计算钢筋切割的长度和数量，填写配料表，申请加工.○1, 钢筋切割长度计算钢筋的长度会因弯曲或钩住而改变。

在配料过程中，不能直接按照图纸上的尺寸对材料进行切割。

要了解混凝土保护层、钢筋弯曲、弯钩的规定，然后根据图纸中的尺寸计算切割长度。

.直钢筋切割长度=杆件长度-保护层厚度+吊钩增加长度弯筋切割长度=直段长度+斜段长度-弯曲调整值+吊钩增加长度箍筋切割长度=箍筋周长+箍筋调整值a、弯曲调整值钢筋弯曲后的特点：一是弯曲处内蒙皮收紧，外蒙皮伸长，轴线长度不变；二是在弯道处形成圆弧。

钢筋的测量方法是沿直线测量外径。

因此，弯曲钢筋的测量尺寸大于下料尺寸，两者之差称为钢筋弯曲调整值。

乙。

弯曲以增加长度弯曲钢筋分为三种：半圆钩、直钩和斜钩。

半圆钩是最常用的钩，直钩只用在柱筋、箍筋和附加筋的下部。

斜钢筋仅用于直径较小的钢筋。

c 、箍筋调整值马镫调整值是挂钩的附加长度与弯曲调整值之差或之和，根据箍筋量的外径大小或内蒙皮大小确定。

(2) ,钢筋除锈○1, 钢筋表面应清洁。

可以用锤子剥掉的油渍、油漆污渍、浮皮、锈迹等应在使用前清除。

焊接前应清除焊点处的锈迹。

○2钢筋的除锈总则可以通过以下两种方式进行：一是在钢筋冷拔或矫直过程中除锈，对于大量的除锈，比较经济省力。

钢筋；另一种是用机械方法除锈，如电除锈。

除锈机更方便钢筋的局部除锈。

也可以使用手动钢丝刷去除锈迹。

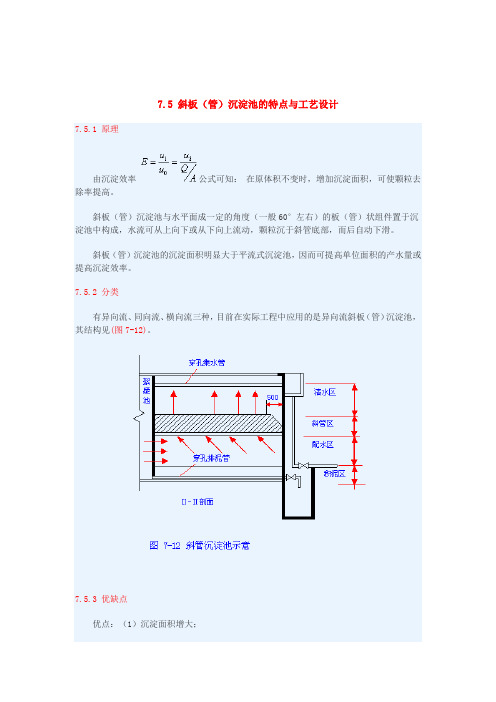

7.5 斜板（管）沉淀池的特点与工艺设计
7.5.1 原理
由沉淀效率公式可知：在原体积不变时，增加沉淀面积，可使颗粒去除率提高。

斜板（管）沉淀池与水平面成一定的角度（一般60°左右）的板（管）状组件置于沉淀池中构成，水流可从上向下或从下向上流动，颗粒沉于斜管底部，而后自动下滑。

斜板（管）沉淀池的沉淀面积明显大于平流式沉淀池，因而可提高单位面积的产水量或提高沉淀效率。

7.5.2 分类
有异向流、同向流、横向流三种，目前在实际工程中应用的是异向流斜板（管）沉淀池，其结构见(图7-12)。

7.5.3 优缺点
优点：（1）沉淀面积增大；
（2）沉淀效率高，产水量大；
（3）水力条件好，Re小，Fr大，有利于沉淀；
缺点：（1）由于停留时间短，其缓冲能力差；
（2）对混凝要求高；
（3）维护管理较难，使用一段时间后需更换斜板（管）
7.5.4 设计计算
1.沉淀池面积A
（7-32）选定表面负荷（2.5～3.0mm/s），计算得到面积A。

2．沉淀池总高度
（7-33）
式中：为超高0.3m，为清水层高度1.2m 为自身高度0.866m，为配水区高度1.0m
为污泥斗高度0.8m。

斜管斜板沉淀池设计参考1.沉淀池尺寸的确定：沉淀池的尺寸要根据处理水量、水质、絮凝剂用量等因素综合考虑。

一般来说，沉淀池的长度应大于等于水的停留时间×水的流速。

根据具体情况，可以选择合适的沉淀池宽度和深度。

2.斜管设计：斜管是沉淀池的关键部分，其作用是加速颗粒物的沉降。

斜管的倾角通常在50度到60度之间，并且要保持均匀。

斜管的数量和布置也要根据处理水量和沉降需求进行合理确定。

3.斜板设计：斜板的作用是提高沉降效果。

斜板的倾角一般在45度到60度之间，倾角过大会增加水流的速度，倾角过小会增加挂水现象。

斜板的数量和间距要根据预期的沉降效果进行设计。

4.水流分布装置的设计：水流分布装置的作用是使水均匀分布到斜管上，提高沉淀效果。

常用的水流分布装置有水把板、水分布管等。

设计时要考虑水流分布的均匀性和水流速度的适宜性。

5.出水装置的设计：出水装置的作用是将经过沉淀的清水从沉淀池中排出。

一般使用水口或者水泵来实现出水。

设计时要考虑出水位置和出水量的合理分配，避免二次悬浮物的产生。

6.污泥排泄装置的设计：污泥排泄装置的作用是将沉淀池中沉淀下来的污泥排出。

常见的方式有人工排泥和机械排泥。

设计时要考虑排泥的频率和方式，避免污泥对系统的影响。

综上所述，斜管斜板沉淀池的设计参考包括沉淀池尺寸的确定、斜管的设计、斜板的设计、水流分布装置的设计、出水装置的设计和污泥排泄装置的设计等方面。

在设计过程中，需要根据具体情况进行合理的选择和调整，以达到优化的处理效果。

污水沉淀池的斜管施工方案1. 引言污水沉淀池是污水处理系统中的重要组成部分，它的主要功能是利用重力作用使污水中的固体颗粒沉淀下来，从而减少污水中的悬浮物和有机物的含量。

斜管是污水沉淀池中常用的沉淀装置，通过其特殊的结构，能够加速污水的分流和沉淀过程。

本文将介绍污水沉淀池的斜管施工方案。

2. 斜管施工方案2.1 施工前的准备工作在施工前，需要进行以下准备工作：•设计方案：根据污水处理系统的要求和工程实际情况，设计合理的斜管布置方案。

•施工材料准备：准备好所需的斜管和相关连接配件，确保其质量和规格符合要求。

•场地准备：清理施工现场，确保施工区域平整、干净，并确保有足够的操作空间。

•安全措施：制定施工安全措施和应急预案，确保工作人员的安全。

2.2 斜管的安装斜管的安装步骤如下：1.按照设计方案确定斜管的布置位置，并在污水沉淀池内部进行标记。

2.安装斜管支架：根据斜管的布置，设置合适的支架，确保支架的稳固性和可靠性。

3.铺设斜管：根据标记的位置，逐个安装斜管。

首先将斜管的一端与进水口相连，然后根据设计方案，调整斜管的倾斜角度和长度，最后将斜管的另一端与污水沉淀池的出水口相连。

4.固定斜管：使用合适的固定装置将斜管固定在支架上，确保斜管的位置稳定。

5.进行检查和测试：完成斜管的安装后，对斜管及其连接部分进行检查，确保无漏水和漏气现象。

同时，进行水位测试，验证斜管的工作效果。

2.3 斜管的维护和保养斜管的维护和保养是确保其正常工作的关键。

以下是一些建议的维护和保养措施：•定期清洗斜管：定期检查和清洗斜管内部，清除堵塞物和沉积物，保持斜管的通畅。

•检查斜管的连接件：定期检查斜管的连接件，确保其紧固可靠，防止漏水和漏气。

•注意斜管的倾斜角度：定期检查斜管的倾斜角度，调整不合适的角度，保证斜管的正常工作。

•定期检查支架和固定装置：定期检查支架和固定装置的情况，确保其稳定性和可靠性，及时修复或更换。

3. 总结本文介绍了污水沉淀池的斜管施工方案。

斜管（斜板）沉淀池工艺及控制说明
污水深度处理中应用较多的是上向流即逆向流斜管沉淀池，，通常布置见图5-3所示。

加过絮凝剂的原水经过反应后生成良好的矾花由整流配水板均匀流入配水区，然后自下而上通过斜管，原水中杂质与水在斜管内迅速分离，清水从上部经集水区，通过集水槽送出池外，沉淀在斜管壁上的杂质沿壁滑下入积泥区由穿孔排泥管或其他排泥设施定期排出池外。

在污水深度处理中斜管沉淀池的表面负荷为2.5m³/（m²·h）左右较为合适。

运行中如果斜管顶部出现泥毯则应降低水位、露出管孔，并用压力水进行冲洗。

斜管斜板沉淀池设计一、斜管斜板沉淀池的原理二、斜管斜板的设计原则1.斜管斜板沉淀池的设计应考虑进水速度和不同污水流量的处理能力，要保证污水在沉淀池内停留的时间足够长，使悬浮颗粒物可以充分沉淀。

2.斜板设计应合理，使沉淀任意方向均匀，避免死角和漩涡的产生，保证沉淀效果的均匀性。

3.斜管斜板的倾角需要按照流体力学原理进行设计，使污水在通过斜管和斜板时可以充分展开、混合和分离。

4.斜管和斜板的材质应具有抗腐蚀性能，以免长时间使用后出现腐蚀和磨损。

三、斜管斜板沉淀池的设计步骤1.确定污水处理量和质量要求，根据需要设计沉淀池的尺寸和容积，一般来说，沉淀池的容积为进水流量的2至3倍。

2.确定斜管和斜板的倾角，一般根据实际情况设计为45度至60度之间。

3.确定斜管和斜板的尺寸，斜管的长度和直径一般按照沉淀池尺寸进行设计，斜板的高度和宽度一般为沉淀池宽度的1/10至1/20。

4.设计污泥排放设备，包括污泥收集器和排泥管道，以保证沉淀池内的沉淀物可以方便地清理和排除。

5.设计出水装置，包括出水管道和溢流装置，以保证沉淀池内的澄清水可以顺利排出。

四、斜管斜板沉淀池的优点和应用范围1.沉淀效果好，可以有效去除悬浮颗粒物和泥沙。

2.结构简单，运行稳定可靠。

3.设备占地面积小，适用于空间有限的场所。

4.设备维护简单，清理和维修方便。

综上所述，斜管斜板沉淀池是一种常见的污水处理设备，具有沉淀效果好、结构简单、运行稳定可靠等优点。

在设计斜管斜板沉淀池时，需要考虑进水速度、斜板的倾角和尺寸等因素，以保证污水在沉淀池内停留的时间足够长，使悬浮颗粒物能够充分沉淀。

斜管斜板沉淀池适用于各种工业和市政污水处理工程，是一种应用广泛的污水处理设备。

斜管沉淀池简易设计方案1.工程规模：依据贵单位提供相关资料，设计水处理量为8-10m3/h；已考虑到水量调整与余量需求。

2.进/出水水质：设计进水水质依据贵单位提供相关资料，参照贵单位要求及其他行业的相关资料；出水质达到饮用水标准。

进水水质为深井地下水，水中含有较高的锰、铁元素及其混浊度。

根据以上资料，现采用以下工艺。

3.工艺流程：原水（地下水）→机械混凝池→沉淀池→出水↓污泥排放4.工艺说明：原水为地下水，地下水含有锰、铁离子。

由水泵抽水进入曝汽池，水进入后打开风机进行曝汽，汽水经过充分混和，将水中的锰，铁离子进行氧化、分解，使之达到容易沉淀，然后进入PAC机械混凝反应池，计量投加PAC作为混凝剂，以利于污泥的凝结沉淀，并改善污泥的脱水性能。

斜板沉淀池设置机械混凝反应区、主流区、过渡区、斜管区。

混凝反应区的主要作用是通过PAC的作用将水中细小的难以沉降的物质捕集，使之成为交易沉降的矾花。

主流区位于斜管沉淀池底部流动的流动区域，它的主要作用是传输待分离的混合液进入斜管区，沉淀后的污泥又从此进入斜板沉淀池污泥斗。

过度区的作用是消能和调整流态，防止污泥上翻，保证固液分离效果，斜管区是泥水分离的实际区域，即工作区，在这里，污泥絮花体形成并在重力作用下沉降到斜管上，澄清后的污水进入清水区。

清水区能够分隔沉淀工作区与出水堰，使斜管工作区的沉降过程不受出水水流影响；锯齿形溢流堰比普通的水平堰更易加工更易保证出水均匀。

斜管沉淀池的污泥通过水的自身压力，定时排出池外。

5.主体设备尺寸：曝汽池：数量：1台规格：1200*2000*1500结构：A3钢制作（煤沥青防腐）机械混凝池：数量：1台规格：800*2000*1500结构：A3钢制作（煤沥青防腐）斜管沉淀池：数量：1台规格：2500*2000*2800结构：A3钢制作（煤沥青防腐）6.其它设备：一，风机：型号：HC-25S风量：0.29m3/min风压：0.4kgf/cm2功率：0.55kw二，搅拌减速机数量：1台型号：BLD10-43-0.75轴径：DN257.附件：一，报价单二，平面图村务公开民主管理示范单位创建活动总结[村务公开民主管理示范单位创建活动总结]村务公开民主管理示范单位创建活动总结镇属于半山区镇，总人口2.5万，镇域面积69平方公里，所辖13个行政村，村务公开民主管理示范单位创建活动总结。

第1篇一、工程概况本工程为某住宅小区排水管道沉淀池施工，位于小区中心位置，占地面积约为1000平方米。

设计容量为1000立方米，有效容积为800立方米。

本工程主要包括沉淀池主体结构施工、进出水管施工、电气设备安装、防雷接地系统施工等。

二、施工准备1. 施工组织设计（1）施工进度计划：根据工程特点和施工要求，制定详细的施工进度计划，确保工程按期完成。

（2）施工方案：根据设计图纸和现场实际情况，制定合理的施工方案，确保工程质量。

（3）施工人员：组织具备相应资质的施工人员，确保施工质量。

2. 施工材料（1）水泥、砂、石子、钢筋等原材料，应符合国家标准，确保质量。

（2）施工设备：挖掘机、装载机、混凝土搅拌车、泵车、钢筋加工机械等。

3. 施工技术（1）施工技术交底：对施工人员进行技术交底，确保施工人员掌握施工技术。

（2）施工质量控制：严格执行国家相关标准和规范，确保工程质量。

三、施工方案1. 沉淀池主体结构施工（1）基础处理：对地基进行夯实，确保地基承载力满足设计要求。

（2）混凝土浇筑：按照设计图纸进行混凝土浇筑，严格控制混凝土配合比，确保混凝土强度。

（3）钢筋绑扎：按照设计图纸进行钢筋绑扎，确保钢筋间距和位置准确。

（4）模板安装：按照设计图纸进行模板安装，确保模板牢固、平整。

（5）混凝土养护：按照规范要求进行混凝土养护，确保混凝土质量。

2. 进出水管施工（1）管道材料：选用符合国家标准的水管，确保管道质量。

（2）管道安装：按照设计图纸进行管道安装，确保管道位置、高程和方向准确。

（3）管道连接：采用焊接或法兰连接，确保管道连接牢固、密封。

（4）管道试压：对管道进行试压，确保管道无泄漏。

3. 电气设备安装（1）设备材料：选用符合国家标准和设计要求的电气设备。

（2）设备安装：按照设计图纸进行设备安装，确保设备位置、高程和方向准确。

（3）线路敷设：按照设计图纸进行线路敷设，确保线路整齐、安全。

（4）设备调试：对安装的电气设备进行调试，确保设备运行正常。

沉淀池斜管安装施工方案一、施工前准备详细了解施工图纸，掌握斜管安装的具体位置、尺寸和标高要求。

检查施工现场，确保施工区域无障碍物，施工所需道路畅通。

准备施工所需材料、工具和设备，包括但不限于斜管材料、连接件、测量工具、挖掘机、焊接设备等。

制定施工安全方案，确保施工人员的人身安全。

二、定位与标高测量根据施工图纸，利用全站仪或其他测量工具，在施工现场进行定位标记。

使用水准仪进行标高测量，确保斜管的安装位置符合设计要求。

三、斜管制作与加工根据施工图纸，按照所需尺寸和角度，进行斜管的制作与加工。

制作过程中要严格控制斜管的尺寸精度，确保安装后的斜管与设计要求一致。

四、安装槽挖掘与固定根据定位标记，使用挖掘机挖掘安装槽。

挖掘过程中要注意保护周边土壤和结构，避免破坏。

安装槽挖掘完成后，进行斜管的固定，确保斜管在安装过程中不发生移动。

五、管道连接使用合适的连接件，按照施工图纸的要求，进行斜管与其他管道的连接。

连接过程中要保证管道连接牢固，密封性好，不漏水。

六、施工过程监测在斜管安装过程中，要实时监测斜管的安装位置和标高，确保安装质量。

监测过程中如发现问题，要及时进行调整和处理。

七、试运行与效果检查安装完成后，进行试运行，观察斜管的工作情况。

试运行过程中，要检查斜管的流量、流速等参数是否符合设计要求。

试运行结束后，进行效果检查，评估斜管的安装质量和使用效果。

八、施工完成与验收经过试运行和效果检查，确认斜管安装合格后，进行整体验收。

验收过程中要检查斜管的安装位置、尺寸、连接情况等是否符合设计要求。

验收合格后，整理施工记录，编写施工总结报告，并提交给相关部门。

以上即为沉淀池斜管安装施工方案的主要内容，请在实际施工过程中严格按照方案要求进行施工，确保施工质量和安全。
