【CN210146066U】一种颚式破碎机传动V带快速张紧装置【专利】

专利名称：一种颚式破碎机吊紧装置的改良结构专利类型：实用新型专利
发明人：张金兰,沈士忠,万修红
申请号：CN201420614567.3
申请日：20141023
公开号：CN204276038U
公开日：
20150422
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种颚式破碎机吊紧装置的改良结构，包括万向滑动连接装置、钢丝绳和吊紧装置座，所述万向滑动连接装置的一端连接下吊紧丝杆，另一端与钢丝绳相连接，所述吊紧装置座内固装有滑轮装置，吊紧装置座上安装弹簧装置，所述弹簧装置包括弹簧座、安装在所述弹簧座上的弹簧、自上而下传入所述弹簧内的空心轴、与空心轴顶端固接的连接器，所述钢丝绳经过滑轮的底端并自下而上穿入弹簧座和空心轴，钢丝绳穿出空心轴的端部与连接器固定连接。

本实用新型克服了现有颚式破碎机吊紧装置在作业时拉杆易折断、噪音大、更换拉杆费时的缺陷，在延长拉杆使用周期的同时，降低了维修人员的劳动强度，提高了生产效率。

申请人：上海昌新钢渣有限公司
地址：200441 上海市宝山区长逸路88号
国籍：CN
代理机构：上海伯瑞杰知识产权代理有限公司
代理人：付博宇
更多信息请下载全文后查看。

(10)申请公布号(43)申请公布日 (21)申请号 201510570787.X(22)申请日 2015.09.09B02C 1/04(2006.01)B02C 1/10(2006.01)B02C 19/00(2006.01)(71)申请人池州市墩上选矿有限公司地址247000 安徽省池州市贵池区墩上街道办事处(72)发明人彭爱国(74)专利代理机构上海市华诚律师事务所31210代理人章登亚(54)发明名称一种颚式破碎机(57)摘要本发明涉及一种颚式破碎机,包括机架、活动颚板、固定颚板、调整座、弹簧、肘板、动颚拉杆和驱动装置，所述固定颚板垂直固定在机架前壁上，固定颚板上安装有一钢板；所述活动颚板倾斜设置在与固定颚板相对的位置上，所述活动颚板与所述钢板间的夹角为15～20度，形成一个破碎腔；所述调整座一端固定在机架上，一端与肘板连接；所述弹簧一端固定在机架上，一端与动颚拉杆连接；所述活动颚板和固定颚板的下面设有二次破碎机构。

本发明在固定颚板上增设了截面形状上宽下窄的楔形钢板，使破碎腔的开口角度减小至15～20度，使其吃料速度和下料顺畅程度得到了明显的改善，提高了破碎效率。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书2页 附图1页CN 106513087 A 2017.03.22C N 106513087A1.一种颚式破碎机, 包括机架、活动颚板、固定颚板、调整座、弹簧、肘板、动颚拉杆和驱动装置，其特征在于：所述固定颚板垂直固定在机架前壁上，固定颚板上安装有一钢板；所述活动颚板倾斜设置在与固定颚板相对的位置上，所述活动颚板与所述钢板间的夹角为15～20度，形成一个破碎腔；所述调整座一端固定在机架上，一端与肘板连接；所述弹簧一端固定在机架上，一端与动颚拉杆连接；所述活动颚板和固定颚板的下面设有二次破碎机构。

2.如权利要求1所述的一种颚式破碎机,其特征在于：所述二次破碎机构包括小链轮、破碎电机、链条、大链轮、滚筒和破碎箱；所述破碎箱设置在活动颚板和固定颚板下方，破碎箱的上方设有进料口，所述破碎箱的下方设有出料口；所述滚筒偏心设置在破碎箱内部，滚筒外壁上焊接有等间距的凸块；所述滚筒的中心装有大链轮；所述小链轮安装在破碎电机的输出轴上；所述大链轮和小链轮由链条连接实现链传动。

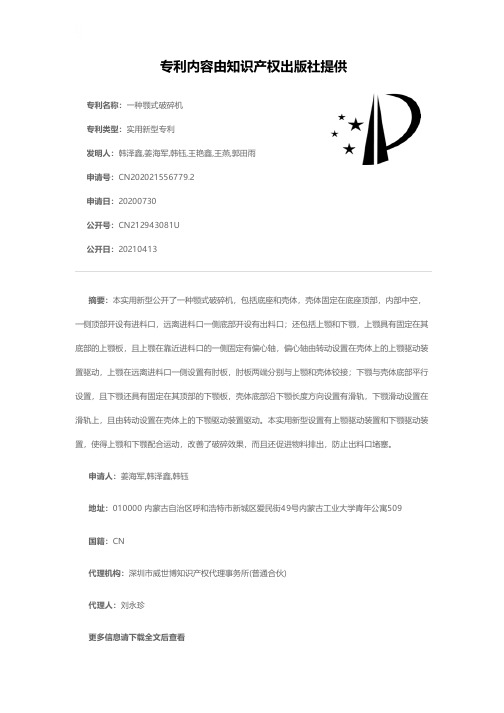

专利名称：一种颚式破碎机
专利类型：实用新型专利
发明人：韩泽鑫,姜海军,韩钰,王艳鑫,王燕,郭田雨申请号：CN202021556779.2
申请日：20200730
公开号：CN212943081U
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种颚式破碎机，包括底座和壳体，壳体固定在底座顶部，内部中空，一侧顶部开设有进料口，远离进料口一侧底部开设有出料口；还包括上颚和下颚，上颚具有固定在其底部的上颚板，且上颚在靠近进料口的一侧固定有偏心轴，偏心轴由转动设置在壳体上的上颚驱动装置驱动，上颚在远离进料口一侧设置有肘板，肘板两端分别与上颚和壳体铰接；下颚与壳体底部平行设置，且下颚还具有固定在其顶部的下颚板，壳体底部沿下颚长度方向设置有滑轨，下颚滑动设置在滑轨上，且由转动设置在壳体上的下颚驱动装置驱动。

本实用新型设置有上颚驱动装置和下颚驱动装置，使得上颚和下颚配合运动，改善了破碎效果，而且还促进物料排出，防止出料口堵塞。

申请人：姜海军,韩泽鑫,韩钰
地址：010000 内蒙古自治区呼和浩特市新城区爱民街49号内蒙古工业大学青年公寓509
国籍：CN
代理机构：深圳市威世博知识产权代理事务所(普通合伙)
代理人：刘永珍
更多信息请下载全文后查看。

专利名称：一种简单摆动颚式破碎机专利类型：实用新型专利
发明人：姜建炎
申请号：CN201620434271.2
申请日：20160513
公开号：CN205731366U
公开日：
20161130
专利内容由知识产权出版社提供
摘要：一种简单摆动颚式破碎机，包括动颚、连杆、推力板和调整垫片，机架一侧设置有静颚，静颚一侧设置有侧壁，动颚一侧设置有衬板，动颚上侧设置有悬挂轴，飞轮中心设置有偏心轴，偏心轴下端设置有连杆，后壁一侧设置有挡板，挡板一侧设置有肘板，推力板一侧设置有支撑座，支撑座一侧设置有调整垫片，螺帽下端设置有弹簧，弹簧一侧设置有拉杆。

有益效果在于：性能稳定，运营成本低，破碎比大，破碎腔深而且无死区，提高了进料能力与产量，破碎比大，产品粒度均匀，采用垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性，部件更换方便，运营费用低，设备节能环保，排料口调整范围大，噪音低，粉尘少。

申请人：姜建炎
地址：364100 福建省龙岩市永定区抚市镇华丰村鹊岭97号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种设有护端型活动颚板的颚式破碎机专利类型：发明专利
发明人：谢振兴,方宣华,樊晓栋
申请号：CN201010553766.4
申请日：20101122
公开号：CN101992137A
公开日：
20110330
专利内容由知识产权出版社提供
摘要：本发明涉及一种设有护端型活动颚板的颚式破碎机，机架前壁安装有固定颚板，活动颚板设有竖向齿条的正面朝向固定颚板安装，它的护端型活动颚板背面上下两端的横向加强筋条向中部缩进，护端型活动颚板背面上下两端的横向加强筋条的外侧面呈“八字”形，护端型活动颚板下端背面的横向加强筋条配合安置在动颚下部的内凹槽上，动颚下部内凹槽的外端部托住护端型活动颚板；护端型活动颚板设有竖向齿条的正面下端完全覆盖动颚下部内凹槽的外端部。

由于动颚的上、中、下部都被护端型活动颚板覆盖和保护，物料下落时都只会接触护端型活动颚板，使动颚不会被物料挤压磨损，因从而大大地提高了动颚的寿命。

申请人：江西稀有金属钨业控股集团有限公司
地址：330046 江西省南昌市北京西路118号
国籍：CN
代理机构：南昌新天下专利商标代理有限公司
代理人：施秀瑾
更多信息请下载全文后查看。

专利名称：一种液压颚式破碎机组专利类型：实用新型专利
发明人：何刚,高锦
申请号：CN201820155440.8申请日：20180130
公开号：CN208161667U
公开日：
20181130
专利内容由知识产权出版社提供
摘要：本实用新型公开一种液压颚式破碎机组。

所述液压颚式破碎机组包括：进料装置、筛分装置、颚式破碎机、输送装置、液压站以及一体化车架；所述进料装置、所述筛分装置、所述颚式破碎机、所述输送装置和所述液压站设置于所述一体化车架中；所述颚式破碎机采用深腔为双曲面腔型的破碎颚板结构；所述液压站为所述进料装置、所述筛分装置、所述颚式破碎机、所述输送装置提供工作油压；物料经过所述进料装置进入所述筛分装置，经过所述筛分装置筛分后进入所述颚式破碎机进行破碎；经过破碎后的物料进入所述输送装置。

整个机组各部分设备可实现工厂内预装调试，整体运输、生产现场无需组装，无需土建施工。

申请人：北京博岳恒科技发展有限公司,泽睿科技发展(天津)有限公司
地址：101100 北京市通州区宋庄镇前夏村西
国籍：CN
代理机构：北京高沃律师事务所
代理人：王戈
更多信息请下载全文后查看。

专利名称：颚式破碎机
专利类型：实用新型专利
发明人：管培鹏,祁玉龙,魏广娟申请号：CN201621030840.3申请日：20160831
公开号：CN206064491U
公开日：
20170405
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种颚式破碎机。

颚式破碎机包括机架、定颚齿板和动颚齿板，定颚齿板与机架固定设置，动颚齿板相对于定颚齿板可移动地设置，定颚齿板的下端与动颚齿板的下端形成排料口，颚式破碎机还包括排料口自动调节系统，排料口自动调节系统包括控制器和致动装置，致动装置与动颚齿板驱动连接，控制器与致动装置耦合以根据设定值来自动控制致动装置带动动颚齿板运动来调节定颚齿板的下端与动颚齿板的下端之间的距离以调节排料口的大小。

本实用新型的颚式破碎机在定颚齿板或动颚齿板因磨损而导致排料口变大后，可通过控制器来对排料口的大小进行自动调节，而无需人工周期性的调整，因此提高排料口的调节效率。

申请人：徐工集团工程机械有限公司
地址：221004 江苏省徐州市经济开发区工业一区
国籍：CN
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：艾春慧
更多信息请下载全文后查看。

专利名称：颚式破碎机定颚板锁紧装置
专利类型：实用新型专利
发明人：李书水,宋祥利,王仲刚,刘明辉,李严宏,傅鑫立,李莉,薛姗姗
申请号：CN201420627667.X
申请日：20141027
公开号：CN204182414U
公开日：
20150304
专利内容由知识产权出版社提供
摘要：本实用新型属于机械设备领域，具体涉及一种颚式破碎机定颚板锁紧装置，包括侧板、螺杆、夹紧块、斜铁和固定架，固定架两侧固定侧板，固定架上表面固定斜铁，斜铁两端对称均设有倾斜角，斜铁两端与定颚板之间分别设置夹紧块，夹紧块靠近斜铁的一面与斜铁贴合，夹紧块靠近定颚板的一面与定颚板贴合，夹紧块中心设置螺纹孔，螺杆通过穿过固定架两端设置的侧板和夹紧块，螺杆两端的螺纹方向相反。

本实用新型结构简单，操作方便，有助于提高效率，降低劳动强度，螺杆一侧固定有L形摇把，可以大幅减小螺杆转动所需的作用力，L形摇把水平边设有防滑套，降低操作难度。

申请人：山东大通机械科技有限公司
地址：255200 山东省淄博市博山城东办事处良庄北首
国籍：CN
代理机构：青岛发思特专利商标代理有限公司
代理人：耿霞
更多信息请下载全文后查看。

专利名称：颚式破碎机专利类型：实用新型专利发明人：母福生
申请号：CN96249590.5申请日：19961230
公开号：CN2291970Y 公开日：
19980923
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种破碎设备,特别是涉及一种节能型无空行程双腔颚式破碎机。

本实用新型所提出的双腔颚式破碎机包括上机架、下机架、四连杆机构、二个动颚板、二个定颚板和二个破碎腔。

所述的四连杆机构由偏心轴、连杆、摇杆和机架组成。

其中所述的一个动颚板与一个定颚板形成一个破碎腔,所述的另一个动颚板与另一个定颚板形成另一个破碎腔。

本实用新型与现有技术相比,破碎效率高,能量消耗少。

本实用新型可应用在矿山、冶金、电力、建材、化工、交通等粉碎作业的领域。

申请人：母福生
地址：410083 湖南省长沙市中南工业大学机电工程学院机械设计与制造研究所
国籍：CN
更多信息请下载全文后查看。

专利名称：一种颚式破碎机投料缓冲装置专利类型：发明专利
发明人：孙启祥,马驰,孙法虎
申请号：CN201810491840.0
申请日：20180522
公开号：CN108465506A
公开日：
20180831
专利内容由知识产权出版社提供
摘要：本发明提供了一种颚式破碎机投料缓冲装置，属于破碎机技术领域，包括箱体，所述箱体左上方设置一级缓冲装置；所述一级缓冲装置下方箱体内部设置滑板，所述滑板左高右低倾斜设置，且滑板上方固定连接两根拉簧，滑板内侧和外侧设置有挡板，所述拉簧顶部固定连接至固定杆，所述固定杆焊接至箱体。

本发明通过一级缓冲装置和二级缓冲装置对待破碎的物料进行双重缓冲，有效的防止了物料因高速下坠造成的设备损坏，同时，一级缓冲装置和二级缓冲装置的原理简单，缓冲效果好。

申请人：枣庄鑫金山智能机械股份有限公司
地址：277400 山东省枣庄市台儿庄区经济开发区台中路西首北侧
国籍：CN
更多信息请下载全文后查看。
