08级模具09年秋刀具期末考试

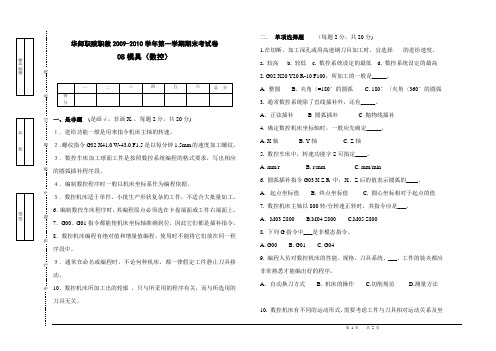

华师职院职教2009-2010学年第一学期期末考试卷08模具（数控）一、是非题 (是画√，非画X ，，每题2分，共20分) １．进给功能一般是用来指令机床主轴的转速。

２．螺纹指令G32 X41.0 W-43.0 F1.5是以每分钟1.5mm 的速度加工螺纹。

３．数控车床加工球面工件是按照数控系统编程的格式要求，写出相应的圆弧插补程序段。

４．编制数控程序时一般以机床坐标系作为编程依据。

５．数控机床适于单件、小批生产形状复杂的工件，不适合大批量加工。

6．编制数控车床程序时，其编程原点必须选在卡盘端面或工件右端面上。

7．G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。

8．数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

９．通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

10．数控机床所加工出的轮廓 ，只与所采用的程序有关，而与所选用的刀具无关。

二． 单项选择题 （每题2分，共20分)1.在切断、加工深孔或用高速钢刀具加工时，宜选择 的进给速度。

a. 较高 b. 较低 c. 数控系统设定的最低 d. 数控系统设定的最高2. G02 X20 Y20 R-10 F100；所加工的一般是_____。

A. 整圆B. 夹角〈=180°的圆弧C. 180°〈夹角〈360°的圆弧 3. 通常数控系统除了直线插补外，还有_____。

A ．正弦插补 B 圆弧插补 C 抛物线插补 4. 确定数控机床坐标轴时，一般应先确定_____。

A. X 轴 B. Y 轴 C. Z 轴 5. 数控车床中，转速功能字S 可指定____。

A. mm/r B. r/mm C. mm/min6. 圆弧插补指令G03 X Z R 中，X 、Z 后的值表示圆弧的____。

A ．起点坐标值 B. 终点坐标值 C. 圆心坐标相对于起点的值7. 数控机床主轴以800转/分转速正转时，其指令应是___。

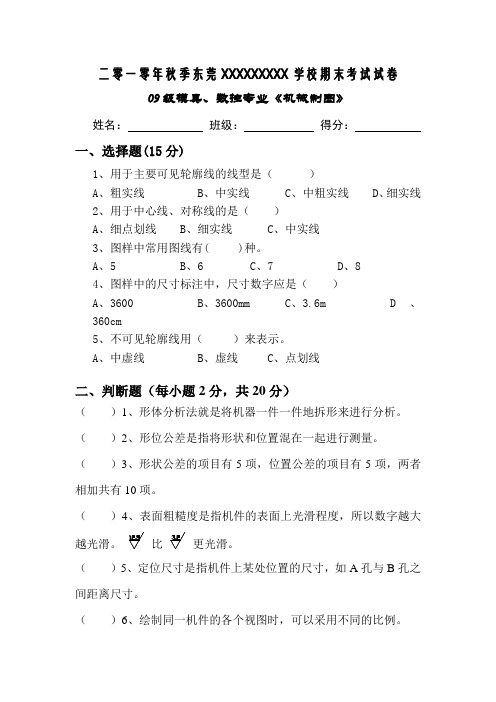

二零一零年秋季东莞XXXXXXXXX学校期末考试试卷09级模具、数控专业《机械制图》姓名：班级：得分：一、选择题(15分)1、用于主要可见轮廓线的线型是（）A、粗实线B、中实线C、中粗实线D、细实线2、用于中心线、对称线的是（）A、细点划线B、细实线C、中实线3、图样中常用图线有( )种。

A、5B、6C、7D、84、图样中的尺寸标注中，尺寸数字应是（）A、3600B、3600mmC、3.6mD、360cm5、不可见轮廓线用（）来表示。

A、中虚线B、虚线C、点划线二、判断题（每小题2分，共20分）（）1、形体分析法就是将机器一件一件地拆形来进行分析。

（）2、形位公差是指将形状和位置混在一起进行测量。

（）3、形状公差的项目有5项，位置公差的项目有5项，两者相加共有10项。

（）4、表面粗糙度是指机件的表面上光滑程度，所以数字越大越光滑。

比更光滑。

（）5、定位尺寸是指机件上某处位置的尺寸，如A孔与B孔之间距离尺寸。

（）6、绘制同一机件的各个视图时，可以采用不同的比例。

（）7、剖视图和剖面图都是表达机件的内形，因此它们没有区别。

（）8、尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线中断处。

（）9、相贯线是指立体表面的交线。

（）10、蜗杆的齿形与梯形螺纹牙型相似，因此它们没有区别。

三、填空题（每空1分共15分）1、一张完整的装配图应当包括五项内容：、、、、。

2、将机件向投影面投影，所得到的图形称谓视图，视图分为、、、、。

3、为了表达机件的内形，常将机件剖切后再进行投影，这种图形称为剖视图。

它的种类有、、、。

4、滚动轴承是标准件，其外圈与机体上孔的配合为，其内圈与轴的配合为。

5、现有一套6210向心球面球轴承，其内径尺寸为。

四、根据物体的两视图求作第三视图。

(10分)五、想出物体的形状，补齐投影图中所缺漏的线条。

（10）分六、指出下列局部剖视图中的错误(用符号“X”标记)。

（10分）七、看零件图,回答下列问题。

2008年~2009年08春数控专业《机械制图》 期末试卷 一、填空题（共30分） 1、基本视图一共有 个，它们的名称分别是 。

2、表达形体外部形状的方法，除基本视图外，还有 、 、 、 、四种视图。

3．三视图的投影规律是：主视图与俯视图 ；主视图与左视图 ；俯视图与左视图 。

4．按剖切范围的大小来分，剖视图可分为、 、三种。

5．移出断面和重合断面的主要区别是：移出断面图画在 ，轮廓线用 绘制；重合断面图画在 ，轮廓线用 绘制。

6．外螺纹的规定画法是：大径用 表示，小径用 表示，终止线用 表示。

7．在剖视图中，内螺纹的大径用 表示，小径用表示，终止线用 表示。

8．齿轮轮齿部分的规定画法是：齿顶圆用 绘制；分度圆用 绘制；齿根圆用 绘制，也可省略不画。

在剖视图中，齿根圆用 绘制。

班级_____________________姓名___________________分数_____________________**************************************密************封*************线**********************************************六、读零件图（20 分）1、该零件的名称叫2、该零件共用个视图表达，其中主视图采用剖视图，左视图采用了视图，另外还添加了一个视图；3、端盖的轴向基准为，径向基准为；4、零件上有个地方有表面粗糙度要求，其中Ra值为 3.2的有_______________个6.3表示；5、端盖有个沉孔，沉孔的直径是，深；其定位尺寸为；6、：基准要素是，被测要素，公差项目是，公差值；。

刀具工程师考试试卷一、单项选择题（每题2分，共20分）1. 刀具材料中，以下哪种材料的硬度最高？A. 高速钢B. 硬质合金C. 陶瓷D. 金刚石2. 在切削加工中，刀具的前角通常用来：A. 增加切削力B. 减少切削力C. 增加切屑厚度D. 减少切屑厚度3. 刀具的后角主要影响的是：A. 切削力B. 刀具寿命C. 表面粗糙度D. 切削速度4. 刀具的刃倾角对切削过程的影响是：A. 增加切削力B. 减少切削力C. 提高切削速度D. 降低切削速度5. 刀具的几何参数中，以下哪个参数对刀具寿命影响最大？A. 前角B. 后角C. 刃倾角D. 刃口圆角半径6. 在刀具材料的选择中，以下哪种材料最适合高速切削？A. 高速钢B. 硬质合金C. 陶瓷D. 金刚石7. 刀具磨损的类型中，以下哪种磨损对刀具寿命影响最大？A. 磨粒磨损B. 热磨损C. 化学磨损D. 疲劳磨损8. 刀具涂层的主要作用是：A. 提高刀具的硬度B. 提高刀具的韧性C. 提高刀具的耐磨性D. 降低刀具的温度9. 在刀具设计中，以下哪种因素对刀具的切削性能影响最大？A. 刀具材料B. 刀具几何参数C. 刀具涂层D. 刀具制造工艺10. 刀具的切削液主要作用是：A. 降低切削力B. 降低切削温度C. 提高切削速度D. 改善表面粗糙度二、多项选择题（每题3分，共15分）1. 刀具材料应具备以下哪些特性？A. 高硬度B. 高韧性C. 高耐磨性D. 高热导率2. 刀具的几何参数包括以下哪些？A. 前角B. 后角C. 刃倾角D. 刃口圆角半径3. 刀具磨损的类型包括以下哪些？A. 磨粒磨损B. 热磨损C. 化学磨损D. 疲劳磨损4. 刀具涂层的作用包括以下哪些？A. 提高刀具的硬度B. 提高刀具的耐磨性C. 降低刀具的温度D. 改善刀具的表面粗糙度5. 刀具设计时需要考虑的因素包括以下哪些？A. 刀具材料B. 刀具几何参数C. 刀具涂层D. 刀具制造工艺三、判断题（每题1分，共10分）1. 高速钢刀具适合用于低速切削。

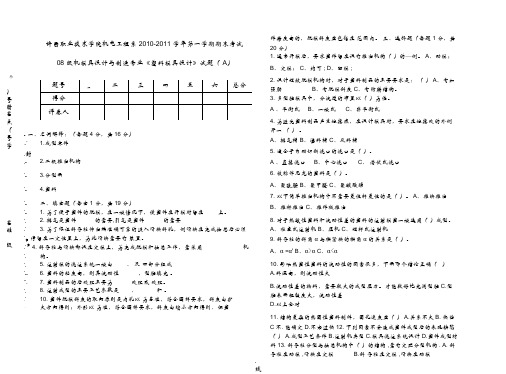

许昌职业技术学院机电工程系 2010-2011 学年第一学期期末考试08 级机模具设计与制造专业《塑料模具设计》试题（ A ）个 ）号册名点（号学名姓 级. 一、名词解释：（每题 4 分，共 16 分） ...1.成型零件 .封..2.二级推出机构 ..3.分型面 ..4.塑料.. 二、填空题（每空 1 分，共 19 分）.. 1. 为了便于塑件的脱模，在一般情况下，使塑件在开模时留在 上。

.. 2. 排气是塑件 的需要,引气是塑件 的需要..3. 为了保证斜导柱伸出端准确可靠的进入滑块斜孔，侧滑块在完成抽芯后必须 .密 停留在一定位置上，为此滑块需要有 装置。

..密4. 斜导柱与滑块都设在定模上，为完成脱模和抽芯工作，需采用机 .. 构。

.. 5. 注射模的浇注系统一般由 、 及 四部分组成 ... 6. 塑料的粘度高，则其流动性 ，型腔填充 。

... 7. 塑料制品的后处理主要为 处理或 处理。

.. 8. 注射成型的主要工艺参数是 、 和 。

..10. 塑件脱模斜度的取向原则是内孔以 为基准，符合图样要求，斜度由扩 . .大方向得到；外形以 为准，符合图样要求，斜度由缩小方向得到．但塑件精度高的，脱模斜度应包括在 范围内。

三、选择题（每题 1 分，共20 分）1. 通常开模后，要求塑件留在设有推出机构（ ）的—侧。

A 、动模； B 、定模； C 、均可 ; D 、凹模 ;2. 设计螺纹脱模机构时，对于塑料制品的主要要求是： （ ） A 、有加强肋 B 、有脱模斜度 C 、有防转结构。

3. 多型腔模具中，分流道的布置以（ ）为佳。

A 、平衡式B 、一般式C 、非平衡式4. 为避免塑料制品产生熔接痕，在设计模具时，要求在熔接处的外侧开一 （ ） 。

A 、排气槽B 、溢料槽C 、反料槽 5. 适合于自动切断浇口的浇口是（ ）。

A 、直接浇口B 、中心浇口C 、 潜伏式浇口6. 被称作尼龙的塑料是（ ）。

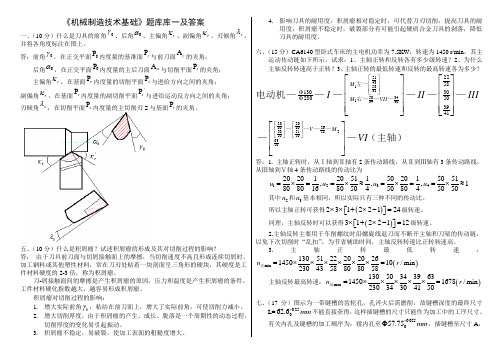

《机械制造技术基础》题库库一及答案一、（10分）什么是刀具的前角0γ、后角0α、主偏角r κ、副偏角'r κ、刃倾角s λ。

并将各角度标注在图上。

答：前角0γ，在正交平面0P 内度量的基准面P γ与前刀面A γ的夹角；后角0α，在正交平面0P 内度量的主后刀面A α与切削平面P s 的夹角；主偏角r κ，在基面P r 内度量的切削平面P s 与进给方向之间的夹角；副偏角'r κ，在基面P r 内度量的副切削平面'P s 与进给运动反方向之间的夹角；刃倾角sλ，在切削平面P s 内度量的主切削刃S 与基面P r 的夹角。

五、（10分）什么是积屑瘤？试述积屑瘤的形成及其对切削过程的影响？答： 由于刀具前刀面与切屑接触面上的摩擦，当切削速度不高且形成连续切屑时，加工钢料或其他塑性材料，常在刀刃处粘着一块剖面呈三角形的硬块，其硬度是工件材料硬度的2-3倍，称为积屑瘤。

刀-屑接触面间的摩擦是产生积屑瘤的原因，压力和温度是产生积屑瘤的条件。

工件材料硬化指数越大，越容易形成积屑瘤。

积屑瘤对切削过程的影响：1. 增大实际前角b γ，粘结在前刀面上，增大了实际前角，可使切削力减小。

2. 增大切削厚度，由于积屑瘤的产生、成长、脱落是一个周期性的动态过程，切削厚度的变化易引起振动。

3. 积屑瘤不稳定，易破裂，使加工表面的粗糙度增大。

4. 影响刀具的耐用度，积屑瘤相对稳定时，可代替刀刃切削，提高刀具的耐用度；积屑瘤不稳定时，破裂部分有可能引起硬质合金刀具的剥落，降低刀具的耐用度。

六、（15分）CA6140型卧式车床的主电机功率为7.5KW ，转速为1450 r/min ，其主运动传动链如下所示。

试求：1、主轴正转和反转各有多少级转速？2、为什么主轴反转转速高于正转？3、主轴正转的最低转速和反转的最高转速各为多少？（主轴）————————电动机—————左———右VI III II I M V M VII M ⎥⎥⎦⎤⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎥⎦⎤⎢⎢⎣⎡ΦΦ2582680205051802050505063435138561303434501413950305822230130答：1. 主轴正转时，从Ⅰ轴到Ⅱ轴有2条传动路线，从Ⅱ到Ⅲ轴有3条传动路线，从Ⅲ轴到Ⅴ轴4条传动路线的传动比为12342020120511502015051,,,180801680504508045050u u u u =⨯==⨯≈=⨯==⨯≈ 其中2u 和3u 基本相同，所以实际只有三种不同的传动比。

班级 学籍号姓名考试科目 ------------------------------------------------------------------------------装-----------订-----------线-------------------------------------------------一、 判断题: （正确的打√，错的打x ，每小题1分，共20分） 1）（√）为使零件的几何参数有互换性必须把零件的加工误差控制在给定的范围 内。

2) （x ）按极限尺寸的平均值加工出的尺寸是比较理想的。

3） （x ）实际尺寸就是真实的尺寸，简称真值。

4) （√）同一尺寸、同一公差等级的孔和轴的标准公差数值一定相等。

5) （ X ）某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。

6) （√）尺寸公差是极限尺寸代数差的绝对值。

7) （√）φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。

8）（√）为了得到基轴制的配合，不一定要先加工轴，也可以先加工孔。

9) （ X ）尺寸公差大的一定比尺寸公差小的公差等级低。

10) （√）孔φ50R6与轴φ50r6的基本偏差绝对值相等，符号相反。

11) （√）偏差可为正、负或零值，而公差为正值。

12) （√）各级a--h 的轴与基准孔必定构成间隙配合。

13) （ X ）因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。

14) （ X ）数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。

15）（ X ）某一配合，其配合公差等于孔与轴的尺寸公差之和。

16)（ X ）公差值可以是正的或负的。

17) （√)标准公差的数值与公差等级有关，而与基本偏差无关。

18） （√）若已知φ30f7的基本偏差为-0.02mm ，则φ30F8的基本偏差一定是+0.02mm 。

19) （√）公差带相对于零线的位置，是用基本偏差来确定的。

二零零九年秋季东莞XXXXXXXX学校期末考试08级数控专业《刀具》试卷姓名：班级：得分：一、填空：（每空1分，共17分）1.防止积削瘤形成，切削速度可采用（）或（）；2.一般在切削脆性金属材料和切削厚度较小的塑性金属材料时，所发生的磨损往往在刀具的（）刀面上；。

3.麻花钻由（）、颈部、（）组成；4.常用切削液类型（），常用切削液的添加剂有（）；5.外圆车刀切削部分由（）、（）和（）组成；6.高速钢与硬质合金相比，强度高韧性好的是（）材料，硬度高、脆性大的是（）材料；7.镗孔加工时，精度范围为（），表面粗糙度为（）；8.由于工件材料和切削条件的不同，形成的切屑形状也就不同，一般切屑的形状有（）切屑、（）切屑、（）切屑和崩碎切屑四种。

二、判断正误：（每空2分，共计28分，对的划∨、错的划×）1、高速钢刀具急剧磨损的主要原因是相变磨损（）。

2、刀具耐用度是指一把新刀从开始切削到报废为止所经历的总的切削时间（）。

3、积屑瘤是来自于工件与刀具两方面材料在前刀面上的堆积（）。

4、在车削外圆时三个切削分力中一般最大的可能是进给力Ff （）。

5、在切削用量三要素中，对切削温度影响最大的是切削深度，其次才是切削速度（）。

6.积屑瘤的产生在精加工时要设法避免，但对粗加工有一定的好处。

（）7.刀具材料的硬度越高，强度和韧性越低。

（）8、钨钴类硬质合金（YG）因其韧性、磨削性能和导热性好，主要用于加工脆性材料，有色金属及非金属。

（）9、刀具寿命的长短、切削效率的高低与刀具材料切削性能的优劣有关。

（）10、立方氮化硼是一种超硬材料，其硬度略低于人造金刚石，但不能正常的切削速度切削淬火等硬度较高的材料。

（）11、安装在刀架上的外圆车刀切削刃高于工件中心时，使切削时的前角增大，后角减小。

（）12.精磨时为获得较低的表面粗糙度值及较好廓形精度，宜先用粗的细粒度（）13.板牙是加工与修正外螺纹的标准刀具。

（）14.为了避免砂轮对拉刀槽底产生过切现象，砂轮直径不能太大。

模具部考试题题库是非题（是画J,非画义）1、高度游标卡尺可专门用来测量高度和划线等。

（J）2、为保证千分尺不生锈，使用完毕后，应将其浸泡在机油或柴油里。

（义）3、千分尺可以当卡规使用。

（义）4、去应力退火的目的是消除铸件、焊接件和切削加工件的内应力。

（J）5、任何钢经淬火后，其性能总是硬而脆。

（义）6、有一50钢的工件，图样上标出淬火硬度要求为（36〜38）HRC。

那么当回火前测出硬度58HRC,则表示不合格。

（义）7、钢回火后的硬度主要决定于回火温度，同回火的冷却速度无关。

（J）8、表面淬火的零件常用低碳结构钢制造，经淬火表面获得高硬度。

（义）9、调质钢是指经淬火加上高温回火处理后使用的钢。

（J）10、高速钢由于具有极高的硬度而可以进行高速切削。

（义）11、黄铜是铜铝合金。

（义）12、青铜是铜锡合金，而铝青铜是铜铝合金。

（J）13、铳削属断续切削，切削刃受冲击，刀具寿命较低。

（J）14、铰削不通孔时，采用右螺旋槽铰刀，可使切屑向柄部排出。

（J）15、在切削用量中，切削速度对切削温度的影响最大。

（J）16、专用夹具需考虑通用性。

（义）17、螺旋、偏心、凸轮等机构是斜楔夹紧的变化应用。

（J）18、弹簧垫圈和双螺母都属于利用机械防松。

（义）19、螺旋传动通常能将直线运动变换成旋转运动。

（义）20、机器可以在回转中作润滑、清洗、调整或修理之工作。

（义）21、没有指导人员之许或监督，不能操作没学过的机器。

（J）22、小尺寸钻头须用高速钻削，大尺寸钻头则用低速度钻削。

（J）23、铳床必须完全停止回转手，始能进行改变主轴转速。

（J）24、车削长尺寸工件一次切削太深或使用过大之进刀，不会影响任何工作安全。

（义）25、铳刀装置完成后，尽量避免敲击，移动床台以调整工作物件位置时必须与铳刀保持适当的距离。

（J）26、机器电源切断之后操作员方可离开位置。

（J）27、车床旋转时，不能用量具测量工件或用手试控刀具之锋利度。

模具期末考试试题及答案### 模具期末考试试题及答案#### 一、选择题（每题2分，共20分）1. 模具设计中，以下哪项不是模具的基本组成部分？A. 型腔B. 型芯C. 导柱D. 螺丝2. 注塑模具中，冷却系统的主要作用是什么？A. 加速塑料的固化B. 增加塑料的流动性C. 减少塑料的收缩率D. 提高模具的耐用性3. 下列哪项不是模具制造过程中的质量控制要点？A. 材料选择B. 加工精度C. 操作人员数量D. 表面处理4. 模具寿命通常由什么因素决定？A. 模具材料B. 使用频率C. 模具设计D. 所有以上因素5. 以下哪种注塑工艺不适用于精密模具？A. 热流道注塑B. 冷流道注塑C. 气体辅助注塑D. 多色注塑#### 二、简答题（每题10分，共30分）1. 简述模具设计中的“三要素”是什么，并解释它们各自的作用。

2. 描述模具制造过程中的“五步法”流程，并说明每一步的重要性。

3. 解释什么是“模具寿命”及其影响因素。

#### 三、计算题（每题15分，共30分）1. 假设一个模具的型腔深度为50mm，型腔直径为100mm，材料为ABS塑料，其热膨胀系数为0.00007/°C。

如果模具在加工过程中温度从20°C上升到80°C，请计算型腔的体积变化。

2. 给定一个模具的闭合力为500吨，模具的闭合面积为0.02平方米。

计算模具的闭合压力。

#### 四、论述题（20分）论述现代模具制造技术中的“快速原型制造”技术，并探讨其在模具设计和制造中的优势和局限性。

#### 答案#### 一、选择题1. D2. A3. C4. D5. B#### 二、简答题1. 模具设计中的“三要素”包括：型腔、型芯和分型面。

型腔是模具中形成产品外形的部分；型芯是形成产品内腔或细节的部分；分型面是模具闭合时形成产品分界线的部分。

2. “五步法”流程包括：设计、加工、装配、调试和生产。

每一步都是确保模具质量和功能的关键环节。
