模具制造工艺学期末试卷及答案

01（2）班《模具制造工艺学》期末试卷学号______姓名_________一、填空：26分1、修整成形砂轮的方法有________________、__________________。

２、划分工序的依据是_________、__________是否变动以及加工是否________。

３、刀具从被加工表面上每切下一层金属即称为______。

４、根据基准的作用不同，可分为________和_________ 。

５、用已经加工过的表面作定位基准称为_________。

６、在生产中，工件、刀具之间的相对位置常用________或_____来保证。

７、成形磨削可以用来对________、_______电火花加工用______等的成形表面进行精加工。

８、在坐标磨床上进行磨削加工的基本方法有________、_______、________、_________和铡磨。

９、常见的型腔形状，大致可分成________和__________两种。

１０、机床、_______、________和________构成一个工艺系统。

１１、工艺系统抵抗________的能力称为系统的刚度。

１２、手工抛光的操作，可用________抛光和用_______抛光。

二、判断题：18分１、在钻床上将一批工件都钻完后再进行逐个铰孔，钻、铰加工可以划分为一道工序。

（）２、当材料要求具有良好的塑性时，应采用铸件作毛坯。

（）３、几乎所有的凸模或凹模都可用成形磨削加工。

（）４、作为基准的几何要素只能是工件的面。

（）５、一般情况下，粗基准应尽量使用。

（）６、如果零件上有几个不加工表面，则应以其中与加工表面相互位置精度不高的不加工表面作粗基准。

７、对于应该限制的自由度，没有布置适当的支承点加以限制时称为不完全定位。

（）８、用夹具装夹工件，一般用于成批和大量生产中。

（）９、对于加工质量要求高的有色金属零件，一般采用精细车、精细铣等，应避免采用磨削加工。

试卷评分细则参考答案：一、填空题（每空1分，共28分）1、板类、轴类、套类。

2、形状、尺寸、相对、性质3、工件斜置式、刀具斜置4、上模座、下模座，导柱、导套5、阳极，阴极，阳极溶解6、单件生产、批量生产、大量生产7、成形砂轮磨削、用挤轮修正成形砂轮磨削法8、砂纸抛光、油石抛光、研磨。

9、十字滑板、回转部分、分度部分、工件的装夹部分。

二、判断题（每题2分，共20分）1.╳ 2 ╳ 3. ╳ 4. √ 5. √ 6. √7. ╳8. √9. ╳10 ╳三、名词解释（每题4分，共12分）1. 一个或一组工人，在一个工作地点对同一个或同时对几个工件加工所连续完成的那一部分工艺过程。

2. 是在一定的生产条件下，规定生产一件产品或完成一道工序所需消耗的时间。

3. 相邻两工序的工序尺寸之差。

是被加工表面在一道工序切除的金属层厚度。

四、问答题（简答题）（每题9分，共27分）1. 答：加工定位用中心孔的作用是以便为后继工序提供可靠的定位基准。

修正中心孔可采用在车床上用磨削方法修正中心孔，用研磨法修正中心孔，用挤压法修正中心孔。

2. 答1）零件分段加工时，应遵循“先粗后精”的加工顺序。

2）先加工基准表面，后加工其它表面3）先加工主要表面，后加工次要表面4）先加工平面，后加工内孔3. 答：（1）工件在一次装夹后，可以加工多个表面。

能较好地保证表面之间的相互位置精度；可以减少装夹工件的次数和辅助时间；减少工件在机床之间的搬运次数，有利于缩短生产周期。

（2）可减少机床数量、操作工人，节省车间生产面积，简化生产计划和生产组织工作。

（3）采用的设备和工装结构复杂、投资大，调节和维修的难度大，对工人的技术水平要求高。

（4）单件小批生产采用工序集中五、综合题（13分）。

《模 具 制 造 工 艺 学》 闭卷一 、填空题（每空1分，共28分）1、注射模的结构零件按其外形分为 板类 、 轴类 和 套类 。

2、生产过程中为改变生产对象的 形状 、 尺寸 、 相对 位置和 性质 等，使其成为成品或半成品的过程称为工艺过程。

3、凸模刃口形状为平面结构型，采用的加工方法有 工件斜置式 、 刀具斜制 和将刀具做成与工件形状一致。

4、冷冲模模架是由 上模座 、 下模座 ， 导柱、 导套组成5、电解修磨抛光是将工件作为 阳极 ，抛光工具作为 阴极 ，在电解液中发生 阳极溶解 作用，从而对工件进行抛光的一种工艺。

6、生产类型是指企业（或车间、工段、班组、工作地）生产专业化程度的分类称为生产类型，包括 单件生产 、 批量生产 、 大量生产 三种类型7、成形磨削的方法有 成型砂轮磨削 、 用挤轮成型砂轮磨削 、成形夹具法、仿形磨法 。

8、手工抛光采用的方法有 砂纸抛光 、 油石抛光 和 研磨 。

二、判断题（每题2分，共20分；在题后（）中对的打“√”、错的“╳”。

）1、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。

（ x ）2、零件结构的工艺性好是指零件的结构形状只要能满足使用要求，不管采用什么方法只要能加工出来就是好工艺。

（ x ）3、在加工过程中直接保证的尺寸等称为封闭环。

（ x ）4、量具的选择主要是根据被检零件的形状和尺寸精度来决定。

（ y ）5、数控设备中五轴同时控制，可对被加工表面凹入部分进行加工。

（ y ）6、若被磨削工件是凹圆弧，则修整凸圆弧砂轮的半径比工件圆弧半径小0.01～0.02mm.。

( y )7、仿形销的形状与靠模的形状相适应，因此其形状、尺寸与铣刀完全相同。

（ x ） 8、TD 法是将工件浸入添加的Fe-V 、Fe-Nb 、 Fe-Cr 等铁合金粉末的高温硼砂盐熔炉中，保持0.5~10h ，在工件表面上形成1~10μm 或更厚些的碳化物涂覆层，然后进行水冷、油冷或空冷。

模具制造工艺学期末试卷及答案一.选择题（10分）二.填空题（15分）1.表面层力学物理性能：（2.P55）①表面层加工硬化（又称冷作硬化）；②表面层金相组织的变化；③表面层残余应力。

2.工艺基准的分类：（2.P19）工艺基准零件在加工和装配过程中所使用的基准，称为工艺基准。

a.定位基准加工时，工件在机床上占据正确位置所依据的基准。

b.测量基准检验时，测量已加工表面尺寸及位置所依据的基准。

c.装配基准装配时，零件在部件或产品中占据正确位置所依据的基准。

3.万能夹具的结构：(3.P31)万能夹具是成型磨床的主要部件，也可在平面磨床或万能工具磨床上使用。

它由十字滑板、回转部分、分度装置和工件的装夹部分组成。

能磨削刃口由直线和凸、凹圆弧组成的形状复杂的凹模。

4.模具制造的主要技术经济指标：（1.P12）(1)制造精度高(2)使用寿命长(3)制造周期短(4)模具成本低5.工艺阶段划分的主要原因：（2.P30）a.保证加工质量b.有利于合理使用设备c.便于安排热处理工序d.便于及时发现毛坯缺陷e.精加工和光整加工过的表面少受磕碰损坏6.成形磨削分类（加工原理）：（3.P18）成形磨削加工示意图a)成形砂轮磨削法b)夹具磨削法成形磨削按加工原理可分为成形砂轮磨削法与夹具成形磨削法两大类。

7.模具装配的工艺方法：模具装配的工艺方法有互换法、修配法和调整法。

目前模具装配以修配法及调整法为主，互换法应用较少三.简答题1.机床坐标系与工件坐标系的联系和区别（定义）？答：机床坐标系是为了确定工件在机床的位置、机床运动部件的特殊位置以及运动范围等而建立的几何坐标系，是机床上固有的坐标系。

编辑时选工件图纸上的某一固定点为原点建立的坐标系，称为工件坐标系，该固定的点即为工件原点。

工件坐标系与机床坐标系的坐标轴平行、同向，但原点不同。

2.为什么模具工作零件多采用锻件毛坯？答：给原型材下料，再通过锻造获得合理的几何形状和尺寸的模具零件坯料，叫锻件毛坯。

模具制作期末试题及答案1. 试题1.1. 单选题1. 将模具设计中的“减肉”指的是：A. 背面误差的补偿B. 沟槽和凸台的设计C. 材料磨损后的修复D. 模具外形尺寸的缩小2. 模具制作中，最常用的材料是：A. 铜B. 铝C. 钢D. 铁3. 以下哪个不属于模具制作的主要工艺步骤？A. 设计B. 铣削加工C. 淬火处理D. 装配4. 下列哪个部位是模具中的活动构件？A. 顶针B. 模板C. 固定板D. 基板5. 通常用于金属模具的表面处理是：A. 硬化B. 镀铬C. 碳化D. 喷漆1.2. 多选题1. 模具制作过程中的CAD软件主要用于：A. 模具设计B. 材料选择C. 工艺分析D. 数字化加工E. 零件装配2. 下列哪些因素会影响模具寿命？A. 材料质量B. 使用环境C. 模具结构设计D. 维护保养E. 加工精度要求3. 下列哪些是注塑模具的主要组成部分？A. 模板B. 滑块C. 顶针D. 固定板E. 凸台1.3. 简答题1. 工艺性设计是模具设计中的重要内容，请简要说明工艺性设计的意义及其不同方面的考虑点。

2. 请简述模具制作中的重要工艺步骤，并说明各个步骤的作用。

3. 论述模具结构设计中的注意事项，包括模具零件的布置原则和配合尺寸的选择。

2. 答案1.1. 单选题1. D. 模具外形尺寸的缩小2. C. 钢3. C. 淬火处理4. A. 顶针5. B. 镀铬1.2. 多选题1. A. 模具设计C. 工艺分析D. 数字化加工2. A. 材料质量B. 使用环境C. 模具结构设计D. 维护保养3. A. 模板D. 固定板1.3. 简答题1. 工艺性设计是指在模具设计中考虑到模具的制造工艺、使用工艺和维护保养工艺等因素，以确保模具的生产效率和质量。

在工艺性设计中，需要考虑材料的可加工性、模具结构的可实现性、工装夹具的便捷性等因素。

2. 模具制作的重要工艺步骤包括：模具设计、材料选用、模具加工、热处理和表面处理、模具装配和调试等。

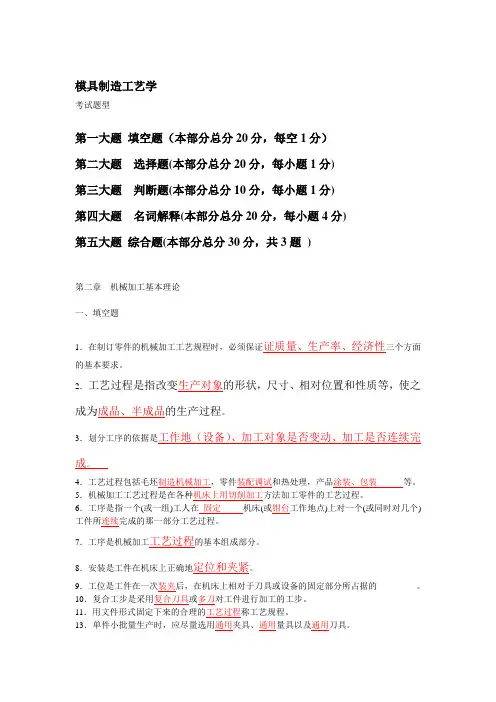

模具制造工艺学考试题型第一大题填空题（本部分总分20分，每空1分）第二大题选择题(本部分总分20分，每小题1分)第三大题判断题(本部分总分10分，每小题1分)第四大题名词解释(本部分总分20分，每小题4分)第五大题综合题(本部分总分30分，共3题)第二章机械加工基本理论一、填空题1．在制订零件的机械加工工艺规程时，必须保证证质量、生产率、经济性三个方面的基本要求。

2．工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程。

3．划分工序的依据是工作地（设备）、加工对象是否变动、加工是否连续完成。

4．工艺过程包括毛坯制造机械加工，零件装配调试和热处理，产品涂装、包装等。

5．机械加工工艺过程是在各种机床上用切削加工方法加工零件的工艺过程。

6．工序是指一个(或一组)工人在固定机床(或钳台工作地点)上对一个(或同时对几个)工件所连续完成的那一部分工艺过程。

7．工序是机械加工工艺过程的基本组成部分。

8．安装是工件在机床上正确地定位和夹紧。

9．工位是工件在一次装夹后，在机床上相对于刀具或设备的固定部分所占据的。

10．复合工步是采用复合刀具或多刀对工件进行加工的工步。

11．用文件形式固定下来的合理的工艺过程称工艺规程。

13．单件小批量生产时，应尽量选用通用夹具、通用量具以及通用刀具。

14．模具零件中常用的毛坯主要有锻件、铸件、半成品件、焊接件、各种型材及板料等。

15．定位是使工件的加工表面在机床上或夹具中处于正确加工位置。

17．工艺基准包括工序基准、定位基准、测量基准和装配基准。

18．定位基准应从与加工表面有相对位置精度要求的表面中选择。

19．在零件图上所使用的基准为设计基准。

20．在工艺过程中所采用的基准为工艺基准。

121．基准重合即选设计基准为定位基准，这是选择精基准的原则。

22．工件在机床上的装夹方法有找正法、夹具法。

123．机械加工的最初工序只能用工件毛坯上未经加工的表面作定位基准，这种定位基准称粗基准，用已经加工过的表面作定位基准称精基准。

模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。

1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来 （ √ ）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次 （ × ）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

（ √ ）4、在加工过程中直接保证的尺寸等称为封闭环。

（ × ）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面 （ × ）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（ × ）7、周磨加工精度较高，适用于精磨。

（ √ ）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（ √ ）9、成形磨削中，凸模必须设计为镶拼结构。

（ × ）10、电火花成型加工适宜加工低刚度工件及微细加工。

（ √ ） 11.工件加工前在机床或夹具上占有一个固定的位置称做定位。

（ × ）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。

（ × ）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。

（ √ ）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。

（ √ ）15. 电火花成型加工放电通道中心温度可达2000℃以上 （ × ）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面 （ √ ）17、电火花线切割的尺寸精度达不到01.0 mm 。

（ × ） 18、3B 编程时，对于平行于X 轴或Y 轴的直线、当X 或Y 为零时、X 、Y 值均可不写、但分隔符号必须保留。

（ √ ）19、模具常用的装配方法有完全互换法、修配法和调整法 （ √ ）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。

模具制造工艺学试卷及答案公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。

1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

（√）4、在加工过程中直接保证的尺寸等称为封闭环。

（×）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（×）7、周磨加工精度较高，适用于精磨。

（√）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（√）9、成形磨削中，凸模必须设计为镶拼结构。

（×）10、电火花成型加工适宜加工低刚度工件及微细加工。

（√）11.工件加工前在机床或夹具上占有一个固定的位置称做定位。

（×）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。

（×）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。

（√）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。

（√）15. 电火花成型加工放电通道中心温度可达2000℃以上（×）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面（√）17、电火花线切割的尺寸精度达不到01mm。

（×）.018、3B编程时，对于平行于X轴或Y轴的直线、当X或Y为零时、X、Y值均可不写、但分隔符号必须保留。

（√）19、模具常用的装配方法有完全互换法、修配法和调整法（√）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。

一、判断题：（每题2分，共20分）1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

???????????????????（?√?）4、在加工过程中直接保证的尺寸等称为封闭环。

??（?×?）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（×）7、周磨加工精度较高，适用于精磨。

（?√?）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（?√?）9、成形磨削中，凸模必须设计为镶拼结构。

（×）10、电火花成型加工适宜加工低刚度工件及微细加工。

（√）二、选择题：（每题2分，共20分）1、在不同的生产类型下，同一产品的工艺过程是（C）A、相同的；B、相似的；C、不同的。

2、下列不属于平面加工方法的是（D）A、刨削B、磨削C、铣削D、铰削。

3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝0.4μm时，它的终了加工方法应该采用（A）A、精车；B、精磨；C、粗磨；D、研磨。

4、选择精基准的原则中讲到的“基准重合”是指（A）A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工表面本身作为精基准5、以下适合线切割加工的对象是（C）A、阶梯孔、阶梯轴；B、型腔；C、成型刀、样板；D、非导电材料。

6.哪一种材料是电火花线切割高速走丝电极丝所用的材质（A）A.钼B.黄铜C.石墨D.铸铁7、电火花加工凹模型孔是利用（C）之间脉冲放电产生电腐蚀现象的原理而进行的。

A.工作液与工件；B.工作液与工具电极；C.工件与工具电极。

8、用坐标镗床加工孔系，其表面粗糙度可达（B）A、Ra=0.8；B、Ra=0.4；C、Ra=1.6。

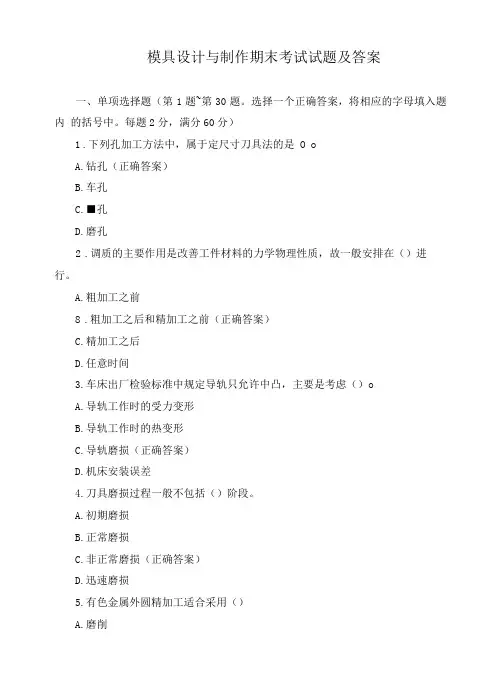

模具设计与制作期末考试试题及答案一、单项选择题（第1题~第30题。

选择一个正确答案，将相应的字母填入题内的括号中。

每题2分，满分60分）1.下列孔加工方法中，属于定尺寸刀具法的是 O oA.钻孔（正确答案）B.车孔C.■孔D.磨孔2.调质的主要作用是改善工件材料的力学物理性质，故一般安排在（）进行。

A.粗加工之前8.粗加工之后和精加工之前（正确答案）C.精加工之后D.任意时间3.车床出厂检验标准中规定导轨只允许中凸，主要是考虑（）oA.导轨工作时的受力变形B.导轨工作时的热变形C.导轨磨损（正确答案）D.机床安装误差4.刀具磨损过程一般不包括（）阶段。

A.初期磨损B.正常磨损C.非正常磨损（正确答案）D.迅速磨损5.有色金属外圆精加工适合采用（）A.磨削B.车削（正确答案）C.铳削D.像削6.毛坯误差复映所引起的加工误差属于（）oA.变值系统误差B.常值系统误差C.随机误差（正确答案）D.形位误差7.车刀刀尖高于工件旋转中心时，刀具的工作角度（）A.前角增大,后角减小（正确答案）B.前角减小、后角增大C.前角、后角都增大D.前角、后角都减小8.在主剖面（正交平面）内标注的角度有（）A.前角和后角（正确答案）B.主偏角和副偏角C.刃倾角D.工作角度9.定位基准是指（）oA.机床上的某些点、线、面B.夹具上的某些点、线、面C.工件上的某些点、线、面（正确答案）D.刀具上的某些点、线、面10.采用键模法加工箱体孔系,其加工精度主要取决于（）A.机床主轴回转精度B.机床导轨的直线度C.键模的精度（正确答案）D.机床导轨的平面度11.普通车床的传动系统中,属于内联系传动链的是A.主运动传动链B.机动进给传动链C.车螺纹传动链（正确答案）D.快速进给传动链12.车床在加工螺纹时,要求严格保证（）A.主轴每转一周，刀架纵向移动一个螺距B.主轴每转一周，刀架纵向移动一个导程（正确答案）C.主轴每转一周，刀架纵向移动一个进给量D.主轴每转一周，刀架横向移动一个进给量13.一般情况下双联齿轮只能在（）上加工。

XX技师学院________学年第二学期《模具制造工艺》课程期末考试试卷专业模具年级 __ 考试形式：闭卷，所需时间 90 分钟2分）1、工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程。

2、修整成型砂轮的方法有两种：用挤压轮修整成形砂轮、用金刚石修整成型砂轮。

3、修整成形砂轮的夹具有修整砂轮角度的夹具和修整砂轮圆弧的夹具。

4、正弦分中夹具适用于磨削同一中心的凸圆弧，对于凹圆弧磨削，则需要用成形砂轮配合进行。

5、线切割加工中常用的电极丝有钼丝、铜丝、钨丝。

其中钼丝应用最广泛。

6、生产中常用的装配方法有互换法、分组法、修配法、调整法。

7、在冷冲模装配过程中，导柱、导套与模座，凸模与凸模固定板等零件的连结可采用压入法固定、低熔点合金固定、环氧树脂粘结和无机粘结剂粘结等技术。

8、塑料模导柱、导套装配后，应保证动模板在启模和合模时都能灵活滑动，无阻滞现象，长导柱装配，应在定模板上的导套装配完成后，以导套导向将导柱压入动模板内。

9、凸模常用的固定方法是压入法。

它包括铆接和台肩固定两种形式。

10、塑料模导柱、导套分别安装在塑料模的动模和定模部分上，是模具合模和启模的导向装置。

2 分）将答案填在试题前面的括号内轴类零件在一台车床上车端面、车外圆和切断，此时工序应为 A 。

A．一个B．二个 C.三个 D.四个（）2、关于机械加工工艺过程中的工步、工序、安装之间关系说法 A 是正确的。

A．一道工序可以划分为几次安装，一次安装又可划分为几个工步B．一次安装可以划分为几道工序，一道工序又可划分为几个工步C一道工序只有两次安装，一次安装可以划分为几个工步D．一道工序可以划分为几个工步，每个工步有两次安装（）3、测量零件已加工表面的尺寸和位置所使用的基准为 B 。

A．定位基准B．测量基准C．装配基准D．工艺基准（）4、在机械加工工艺过程中，首先要加工精基准面，这是为了B 。

A．消除工件中的残余变形应力，减少工件变形误差B．使以后各道工序加工有精确的定位基准C．避免主要的加工表面产生加工硬化D．有利于减小以后各工序加工表面的表面租糙度E．有利于精基准面本身的表面精度的提高（）5、某导柱材料为40钢，外圆面要达IT6级精度，Ra达0.8μm，则加工方案可选 A 。

期末试题1一、填空题（20分，每空1分）1.模具设计有两个基本条件，即和。

2.冲压加工工序主要分为和两大类。

3.影响材料塑性的主要因素是、和。

4.冲裁的变形过程一般分为、和三个阶段。

5.拉深的主要工艺性问题是拉深过程中产生的和。

6.外缘翻边按变形的性质，可以分为和。

7.注射模中的分流道是与之间的进料通道。

8.压铸模浇注系统按金属液导入方向，可以分为和。

9.车削运动通常分为和两种。

二、判断题（10分，每题1分）1.金属材料的晶粒大小对塑性影响也很大，晶粒大，塑性好，变形时不易破裂。

（）2.冲压模具的导柱和导套大都使用高碳钢制造。

（）3.弯曲的回弹量与材料的屈服强度σs成反比，与弹性模量E成正比。

（）4.毛坯相对厚度越小，拉深过程中越容易引起起皱。

（）5.硬化指数值大的材料可以获得较大的胀形深度。

（）6.热塑性塑料与热固性塑科相比，其具有较大收缩率。

（）7.材料的塑性越好，最小相对弯曲半径越大。

（）8.充型时间越短越容易得到高质量的薄壁和长流程的铸件。

（）9.表面处理后的模具，其力学性能会发生很大变化。

（）10.电火花线切割时，当其他的电参数不变的情况下，增大脉冲宽度能减小工件表面粗糙度。

（）三、选择题（16分，每题2分）1.平板类坯料胀形时变形区的应力为（）。

A、径向拉应力和切向拉应力B、径向拉应力和切向压应力C、径向压应力和切向拉应力D、径向压应力和切向压应力2.对于热敏性塑料，最小注射量应不小于注射机额定注射量的（）。

A、10％B、20％C、50％D、80％3.压铸过程中，金属熔体从冲头向前快速运动，高速通过内浇口直至充满型腔，此时熔体流动速度称为（）。

A、冲头速度B、充型速度C、冲头空压射速度D、熔体速度4.模具加工中最传统的加工方法是（）。

A、数控加工B、塑性加工C、铸造加工D、机械加工5.将钢件加热到相变温度以上，保温一定时间后在冷却介质中快速冷却的热处理工艺称为（）。

A、退火B、正火C、淬火D、回火6.一般地，模具设计和制造时，型芯尺寸先取（）值，型腔尺寸先取（）。

模具制造工艺学考试题型第一大题填空题（本部分总分20分，每空1分）第二大题选择题(本部分总分20分，每小题1分)第三大题判断题(本部分总分10分，每小题1分)第四大题名词解释(本部分总分20分，每小题4分)第五大题综合题(本部分总分30分，共3题)第二章机械加工基本理论一、填空题1．在制订零件的机械加工工艺规程时，必须保证证质量、生产率、经济性三个方面的基本要求。

2．工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程。

3．划分工序的依据是工作地（设备）、加工对象是否变动、加工是否连续完成。

4．工艺过程包括毛坯制造机械加工，零件装配调试和热处理，产品涂装、包装等。

5．机械加工工艺过程是在各种机床上用切削加工方法加工零件的工艺过程。

6．工序是指一个(或一组)工人在固定机床(或钳台工作地点)上对一个(或同时对几个)工件所连续完成的那一部分工艺过程。

7．工序是机械加工工艺过程的基本组成部分。

8．安装是工件在机床上正确地定位和夹紧。

9．工位是工件在一次装夹后，在机床上相对于刀具或设备的固定部分所占据的。

10．复合工步是采用复合刀具或多刀对工件进行加工的工步。

11．用文件形式固定下来的合理的工艺过程称工艺规程。

13．单件小批量生产时，应尽量选用通用夹具、通用量具以及通用刀具。

14．模具零件中常用的毛坯主要有锻件、铸件、半成品件、焊接件、各种型材及板料等。

15．定位是使工件的加工表面在机床上或夹具中处于正确加工位置。

17．工艺基准包括工序基准、定位基准、测量基准和装配基准。

18．定位基准应从与加工表面有相对位置精度要求的表面中选择。

19．在零件图上所使用的基准为设计基准。

20．在工艺过程中所采用的基准为工艺基准。

121．基准重合即选设计基准为定位基准，这是选择精基准的原则。

22．工件在机床上的装夹方法有找正法、夹具法。

123．机械加工的最初工序只能用工件毛坯上未经加工的表面作定位基准，这种定位基准称粗基准，用已经加工过的表面作定位基准称精基准。

一、判断题：正确的打符号√，错误的打符号×。

〔每题2分，共20分〕1、零件构造的工艺性好就是指零件的构造形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来〔√〕2、外表粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次〔×〕3、工步是在加工外表、加工工具都不变的情况下，连续完成的那一局部工序。

〔√〕4、在加工过程中直接保证的尺寸等称为封闭环。

〔×〕5、采用正弦精细平口钳或正弦磁力台夹具只能磨削平面或斜面〔×〕6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

〔×〕7、周磨加工精度较高，适用于精磨。

〔√〕8、铰孔是对中小直径未淬硬孔进展半精加工和精加工。

〔√〕9、成形磨削中，凸模必须设计为镶拼构造。

〔×〕10、电火花成型加工适宜加工低刚度工件及微细加工。

〔√〕二、选择题：〔每题2分，共20分〕1、在不同的生产类型下，同一产品的工艺过程是〔 C 〕A、一样的；B、相似的；C、不同的。

2、以下不属于平面加工方法的是〔 D 〕A、刨削B、磨削C、铣削D、铰削。

3、对有色金属零件的外圆外表加工，当精度要求为IT6，时，它的终了加工方法应该采用〔 A 〕A、精车；B、精磨；C、粗磨；D、研磨。

4、选择精基准的原则中讲到的"基准重合〞是指〔A〕A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工外表本身作为精基准5、以下适合线切割加工的对象是〔 C 〕A、阶梯孔、阶梯轴；B、型腔；C、成型刀、样板；D、非导电材料。

7、电火花加工凹模型孔是利用〔 C 〕之间脉冲放电产生电腐蚀现象的原理而进展的。

A.工作液与工件；B.工作液与工具电极；C.工件与工具电极。

8、用坐标镗床加工孔系，其外表粗糙度可达〔 B 〕A、；B、；C、。

9、模具电火花穿孔加工常用的电极构造形式有〔 A 〕。

期末试题1一、填空题（20分，每空1分）1.模具设计有两个基本条件，即和。

2.冲压加工工序主要分为和两大类。

3.影响材料塑性的主要因素是、和。

4.冲裁的变形过程一般分为、和三个阶段。

5.拉深的主要工艺性问题是拉深过程中产生的和。

6.外缘翻边按变形的性质，可以分为和。

7.注射模中的分流道是与之间的进料通道。

8.压铸模浇注系统按金属液导入方向，可以分为和。

9.车削运动通常分为和两种。

二、判断题（10分，每题1分）1.金属材料的晶粒大小对塑性影响也很大，晶粒大，塑性好，变形时不易破裂。

（）2.冲压模具的导柱和导套大都使用高碳钢制造。

（）3.弯曲的回弹量与材料的屈服强度σs成反比，与弹性模量E成正比。

（）4.毛坯相对厚度越小，拉深过程中越容易引起起皱。

（）5.硬化指数值大的材料可以获得较大的胀形深度。

（）6.热塑性塑料与热固性塑科相比，其具有较大收缩率。

（）7.材料的塑性越好，最小相对弯曲半径越大。

（）8.充型时间越短越容易得到高质量的薄壁和长流程的铸件。

（）9.表面处理后的模具，其力学性能会发生很大变化。

（）10.电火花线切割时，当其他的电参数不变的情况下，增大脉冲宽度能减小工件表面粗糙度。

（）三、选择题（16分，每题2分）1.平板类坯料胀形时变形区的应力为（）。

A、径向拉应力和切向拉应力B、径向拉应力和切向压应力C、径向压应力和切向拉应力D、径向压应力和切向压应力2.对于热敏性塑料，最小注射量应不小于注射机额定注射量的（）。

A、10％B、20％C、50％D、80％3.压铸过程中，金属熔体从冲头向前快速运动，高速通过内浇口直至充满型腔，此时熔体流动速度称为（）。

A、冲头速度B、充型速度C、冲头空压射速度D、熔体速度4.模具加工中最传统的加工方法是（）。

A、数控加工B、塑性加工C、铸造加工D、机械加工5.将钢件加热到相变温度以上，保温一定时间后在冷却介质中快速冷却的热处理工艺称为（）。

A、退火B、正火C、淬火D、回火6.一般地，模具设计和制造时，型芯尺寸先取（）值，型腔尺寸先取（）。

《模具设计与制造》期末考试试题2带答案work Information Technology Company.2020YEAR期末试题2一、填空题（20分，每空1分）1.模具设计有两个基本条件，即和。

2.常用的冲压材料主要有、和。

3.弯曲变形过程可以分为、和三个阶段。

4.拉深可分为和。

5.空心坯料胀形的方法一般分为和。

6.根据成型工艺的性能不同，塑料可分为和。

7.常见的压铸机按压射室的特点可分为和两类。

8.模具中常用的成形铣削加工方法有和。

9.注射模的浇注系统可分为和两大类。

二、判断题（10分，每题1分）1.冲压模具的导柱和导套大都使用高碳钢制造。

（）2.相对弯曲半径大，弯曲变形程度小，则弯曲后的回弹量就小。

（）3.材料硬化指数值越大，拉深性能就越差，越容易拉裂。

（）4.落料时，应以凸模为基准配制凹模。

（）5.外缘翻边时应力应变的分布是不均匀的，在变形区内切向的拉应力和应变在中部最小，向两端逐渐增大。

（）6.带有活动镶件的注射模具生产效率高，一般用于大批量生产。

（）7.当工件表面有硬皮，或机床的进给机构有间隙时，尽量采用顺铣。

（）8.材料的应力状态中，压应力的成分越大，拉应力的成分越小，越有利于材料塑性的发挥。

（）9.在压力机的一次行程中，能完成两道或两道以上的冲压工序的模具称为级进模。

（）10.刀具半径补偿的目的在于编程时可以不考虑刀具的半径，只要在实际加工中输入刀具半径即可。

（）三、选择题（16分，每题2分）1.缩口变形区的材料主要受（）。

A、两向拉应力B、两向压应力C、径向拉应力和切向压应力D、径向压应力和切向拉应力2.在注射模中，为便于凝料从主流道中拉出，需要将主流道设计成圆锥形，锥度一般为（）。

A、2°~6°B、6°~10°C、10°~16°D、16°~20°3.在注射成型的每个周期中，将塑件及浇注系统凝料从模具中脱出的机构称为（）。

模具制造技术试卷附答案《模具制造技术》学科期末试卷后附答案(适⽤班级)系班级姓名学号得分⼀、填空题（每空1分，共23分）1、机械加⼯⽅法是制造模具零件的主要加⼯⽅法，即将按图样要求加⼯的模具零件。

2、模架由与组成，其主要作⽤是把模具的其他零件连接起来，并保证模具的⼯作部分在⼯作时有正确的相对位置。

3、模座的加⼯主要是和的加⼯。

为了使加⼯⽅便和容易保证加⼯要求，⼀般应遵循的加⼯原则，即先加⼯，后加⼯。

4、研磨导套常出现的缺陷是。

5、为了去除模具型腔（型芯）表⾯切削加⼯痕迹的加⼯⽅法称为。

6、电⽕花线切割加⼯是利⽤和之间脉冲放电的电腐蚀作⽤，对⼯件进⾏加⼯的⼀种⽅法。

常⽤的电极丝是或。

7、导柱外圆常⽤加⼯⽅法有、和研磨加⼯等。

8、铰孔适⽤于的孔精加⼯，⽽镗孔适⽤的孔的加⼯。

9、⽬前在模具型腔电⽕加⼯中应⽤最多的电极材料是和。

10、电规准分为、、三种，从⼀个规准调整到另⼀个规准称为电规准的转换。

⼆、名词解释（每题5分，共计20分）1.电⽕花加⼯————2.超声加⼯————3.成型砂轮磨削法————4.模具————三、选择题（每题3分，共24分）1、下列不属于型腔加⼯⽅法的是（）。

A、电⽕花成形B、线切割C、普通铣削D、数控铣削2、下列不属于平⾯加⼯⽅法的是（）A、刨削B、磨削C、铣削D、铰削3、某导柱的材料为40钢，外圆表⾯要达到IT6级精度，Ra0.8µm则加⼯⽅案可选（）A、粗车—半精车—粗磨—精磨B、粗车—半精车—精车C、粗车—半精车—粗磨4、但电极平动法的特点是（）A、只需⼯作台平动B、只需⼀个电极C、较轻易加⼯⾼精度的型腔D、可加⼯具有清⾓、清棱的型腔5、对于⾮圆型孔的凹模加⼯，正确的加⼯⽅法是：（）A、可以⽤铣削加⼯铸件型孔B、可以⽤铣削作半精加⼯C、可⽤成型磨削作精加⼯6、对于⾮圆凸模加⼯，不正确的加⼯⽅法是：（）A、可⽤刨削作粗加⼯B、淬⽕后，可⽤精刨作精加⼯C、可⽤成型磨削作精加⼯7、轴类零件在⼀台车床上车端⾯、外圆和切断。

模具期末考试试题及答案一、选择题（每题2分，共20分）1. 模具设计中的“三要素”是指（）。

A. 材料、工艺、设备B. 材料、结构、尺寸C. 工艺、结构、精度D. 精度、材料、工艺2. 模具的寿命主要取决于（）。

A. 模具材料B. 模具结构C. 模具制造精度D. 模具使用次数3. 以下哪个不是塑料模具的分类（）。

A. 注塑模具B. 吹塑模具C. 压铸模具D. 冲压模具4. 模具制造过程中，常用的加工方法不包括（）。

A. 车削B. 铣削C. 铸造D. 焊接5. 模具的冷却系统设计的主要目的是（）。

A. 提高模具的强度B. 减少模具的重量C. 缩短产品的成型周期D. 增加产品的尺寸精度二、填空题（每空2分，共20分）6. 模具的制造成本中，材料费用通常占________%。

7. 模具的热处理工艺可以提高模具的________和________。

8. 模具设计时，应考虑产品的________和________。

9. 模具的维护保养包括定期________和________。

10. 模具的类型根据成型材料的不同可分为金属模具和________模具。

三、简答题（每题10分，共30分）11. 简述模具设计的基本流程。

12. 说明模具制造过程中的精度控制要点。

13. 描述模具的维护保养的重要性及其基本方法。

四、计算题（每题15分，共30分）14. 假设有一套模具的制造成本为10万元，其中材料费占30%，人工费占40%，其他费用占30%，请计算各部分的具体费用。

15. 某模具的使用寿命为5万次，每次成型周期为30秒，若每天工作8小时，计算该模具一年内能成型多少件产品。

答案一、选择题1. C2. A3. D4. C5. C二、填空题6. 30-407. 硬度，韧性8. 形状，尺寸9. 清洁，润滑10. 塑料三、简答题11. 模具设计的基本流程包括：需求分析、概念设计、详细设计、制造工艺规划、模具制造、试模及优化。

一填空题：（每项1分,共计16分）1模具工艺路线按工序性质一般分为粗加工阶段、半精加工阶段和精加工阶段和光整加工阶段。

2电火花加工是利用工具电极和工件间脉冲火花放电时的电腐蚀现象来加工工件的。

3模具装配时控制凸凹模间隙常用透光法、测量法，垫片法，涂层法和镀铜法。

4模具型腔抛光手段主要有手工抛光和用抛光机抛光两种。

5安排模具零件加工顺序应遵循先粗后精和先基准后其它，先主后次和先面后孔。

二多项选择题：（每项2分,共计14分）1以工件上已经加工过的表面作定位基准时，此定位基准为（①）。

①精基准②粗基准2电火花加工时侧面产生的斜度是由于（①、②）产生的。

①二次放电②电极损耗3工艺过程卡片是以（①）为单位说明产品过程的工艺文件。

①工序②工步4超声波加工是一种适于(②)的加工方法。

①塑性材料②硬脆材料5激光加工主要用于（①、②）。

①小孔加工②成形切割三判断题：（每小题2分，共计10分）1模具工艺过程是生产过程的一部分（√）。

2电火花线切割加工一般用于模具型腔加工。

( ×)3无导柱模具总装可不考虑上、下模的装配顺序。

(√)4冷冲模上，下模座一般选用铸件毛坯。

( √)5坐标磨床加工孔系工序应安排在淬火后。

( √)四简答题：（每项6分，共计24分）1、极性效应答：电火花加工中由于极性不同而发生蚀除速度不一样的现象。

2、工艺规程答：用于指导生产，将工艺内容以一定的格式写成的书面文件。

3、电规准答：电火花加工中所用的一组脉冲参数。

4、试述模具装配法与场合互换装配法：零件按规定公差加工，不需修配，选择与调整，就能保证装配精度的方法。

用于批量生产，组成环较多且装配精度较低或组成环少且装配精度较高的装配尺寸链中。

分组装配法：零件按实测尺寸分组，装配时按组内进行互换装配达到装配精度法。

用于成批生产中，产品装配精度高，组成环少场合。

修配装配法：在装配时修去指定零件上的预留修配量以达到装配精度的方法。

用于单件小批量生产。

模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。

1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来 （ √ ）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次 （ × ）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

（ √ ）4、在加工过程中直接保证的尺寸等称为封闭环。

（ × ）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面 （ × ）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（ × ）7、周磨加工精度较高，适用于精磨。

（ √ ）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（ √ ）9、成形磨削中，凸模必须设计为镶拼结构。

（ × ）10、电火花成型加工适宜加工低刚度工件及微细加工。

（ √ ） 11.工件加工前在机床或夹具上占有一个固定的位置称做定位。

（ × ）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。

（ × ）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。

（ √ ）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。

（ √ ）15. 电火花成型加工放电通道中心温度可达2000℃以上 （ × ）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面 （ √ ）17、电火花线切割的尺寸精度达不到01.0 mm 。

（ × ）18、3B编程时，对于平行于X轴或Y轴的直线、当X或Y为零时、X、Y值均可不写、但分隔符号必须保留。

（√）19、模具常用的装配方法有完全互换法、修配法和调整法（√）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。
