《塑料模具》测试题 时间:60分钟班级 姓名 考号1、填空题(每题1分,共10分)1、注射成型一般用于 塑料的成型。
2、注射时,模具型腔充满之后,需要的一定的 时间。
3、注射模的浇注系统一般由 、 、 及组成。
4、塑料制品的后处理主要为 处理或 处理。
5、塑料一般是由 和 组成。
二、选择题(每题1分,共10分)1、通常开模后,要求塑件留在设有推出机构()的—侧。
A、动模;B、定模;C、凹模;D、均可;2由于塑件的特殊要求或受形状限制,开模后塑件将留在定模一侧或有可能留在定模一侧,模具结构应()A、在动模—侧设推出机构;B、在定模—侧设侧向分型抽芯机构;C、在定模—侧设推出机构;3、注射成型机最大注射量应( )塑料制品的重量或体积。
A、稍大于;B、等于 ;C、小于;4、压缩模具主要用于()的成型。
A、热塑性塑料大型塑件;B、热固性塑料大型塑件;C、热塑性塑料小型塑件。
D、热固性塑料小型塑件;5、浇口应开设在塑件壁厚()处,以减少流动阻力,并有助于补缩。
A .较厚B .较薄C .均匀D .以上都不6、压注模是主要用于加工|( )的模具。
A、热塑性塑料B、热固性塑料C、通用塑料D、工程塑料7、环氧树脂又被称为“万能胶”是由于()A.电气绝缘性能B.较好的力学性能C.粘结能力强8、结构复杂的热固性塑料制件,固化速度应( )A.快些B.关系不大C.不能确定D.不宜过快9、硬质塑料要比软质塑料脱模斜度()A相等 B小 C大 D不能确定10、挤出制品截面形状与()完全一致。
A.挤出口模B.定型装置C.卷取装置D.材料三、名词解释(每题5分,共30分)1、冷料穴2、成型零件3、主流道4、侧向分型抽芯机构5、注射压力6、脱模斜度四、简答题(每题6分,共30分)1、填充剂的作用有哪些?2、塑件镶入嵌件的目的是什么3、塑件为什么要有脱模斜度,其大小取决于什么 ?4、简述注射成型原理。
5、浇注系统是组成及重要性?四、简答题(共20分)认真阅读下列单分型面注塑模具装配图,回答问题。

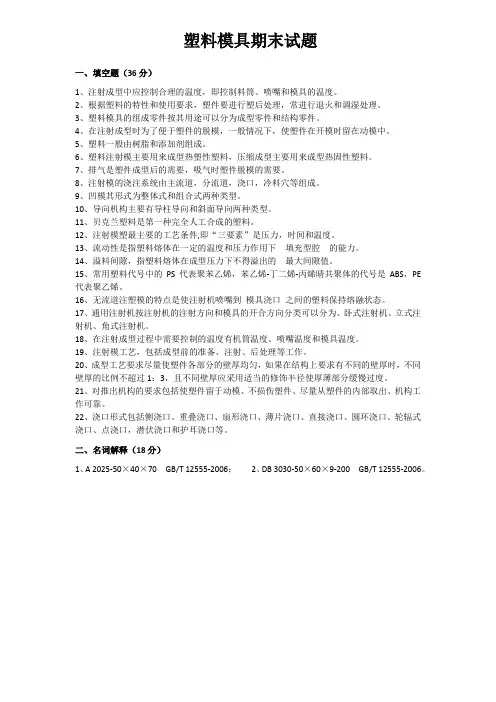

塑料模具期末试题一、填空题(36分)1、注射成型中应控制合理的温度,即控制料筒、喷嘴和模具的温度。
2、根据塑料的特性和使用要求,塑件要进行塑后处理,常进行退火和调湿处理。
3、塑料模具的组成零件按其用途可以分为成型零件和结构零件。
4、在注射成型时为了便于塑件的脱模,一般情况下,使塑件在开模时留在动模中。
5、塑料一般由树脂和添加剂组成。
6、塑料注射模主要用来成型热塑性塑料,压缩成型主要用来成型热固性塑料。
7、排气是塑件成型后的需要,吸气时塑件脱模的需要。
8、注射模的浇注系统由主流道,分流道,浇口,冷料穴等组成。
9、凹模其形式为整体式和组合式两种类型。
10、导向机构主要有导柱导向和斜面导向两种类型。
11、贝克兰塑料是第一种完全人工合成的塑料。
12、注射模塑最主要的工艺条件,即“三要素”是压力,时间和温度。
13、流动性是指塑料熔体在一定的温度和压力作用下填充型腔的能力。
14、溢料间隙,指塑料熔体在成型压力下不得溢出的最大间隙值。
15、常用塑料代号中的PS代表聚苯乙烯,苯乙烯-丁二烯-丙烯晴共聚体的代号是ABS,PE 代表聚乙烯。
16、无流道注塑模的特点是使注射机喷嘴到模具浇口之间的塑料保持熔融状态。
17、通用注射机按注射机的注射方向和模具的开合方向分类可以分为、卧式注射机、立式注射机、角式注射机。
18、在注射成型过程中需要控制的温度有机筒温度、喷嘴温度和模具温度。
19、注射模工艺,包括成型前的准备、注射、后处理等工作。
20、成型工艺要求尽量使塑件各部分的壁厚均匀,如果在结构上要求有不同的壁厚时,不同壁厚的比例不超过1:3,且不同壁厚应采用适当的修饰半径使厚薄部分缓慢过度。
21、对推出机构的要求包括使塑件留于动模、不损伤塑件、尽量从塑件的内部取出、机构工作可靠。
22、浇口形式包括侧浇口、重叠浇口、扇形浇口、薄片浇口、直接浇口、圆环浇口、轮辐式浇口、点浇口,潜伏浇口和护耳浇口等。
二、名词解释(18分)1、A 2025-50×40×70 GB/T 12555-2006;2、DB 3030-50×60×9-200 GB/T 12555-2006。
塑模模具考试试题及答案一、选择题(每题2分,共20分)1. 塑料模具的主要组成部分不包括以下哪一项?A. 型腔板B. 型芯C. 顶针D. 螺丝2. 在注塑成型过程中,以下哪个因素对产品的精度影响最大?A. 材料选择B. 注塑压力C. 模具温度D. 冷却时间3. 下列哪项不是塑料模具设计时需要考虑的因素?A. 塑料的流动性B. 塑料的收缩率C. 模具的强度D. 操作者的技术水平4. 注塑模具的浇口系统通常不包括以下哪个部件?A. 主浇道B. 分浇道C. 冷料井D. 型腔5. 在模具制造过程中,以下哪种材料通常不用于制作型腔?A. 钢B. 铝C. 铜D. 塑料6. 下列哪一项不是塑料模具的常见问题?A. 翘曲B. 缩水C. 熔接线D. 腐蚀7. 以下哪种冷却方式不属于塑料模具的冷却系统?A. 水冷B. 风冷C. 油冷D. 电冷8. 在塑料模具的顶出系统中,以下哪个部件不是必需的?A. 顶针B. 顶针板C. 弹簧D. 型腔板9. 以下哪种塑料不适合使用热流道系统进行注塑成型?A. ABSB. PCC. POMD. PVC10. 在模具设计中,以下哪种方法不用于提高模具的使用寿命?A. 使用耐磨损材料B. 表面硬化处理C. 减少模具的复杂度D. 增加模具的尺寸二、填空题(每题2分,共20分)11. 塑料模具的型腔数通常由________、________和________共同决定。
12. 注塑机的注射量应该________(大于/小于)模具所需的塑料量。
13. 塑料模具的排气系统的主要作用是________和________。
14. 在模具设计中,冷却管道的布局应________以确保制品的均匀冷却。
15. 塑料模具的分型面选择应尽量避免在制品的________。
16. 热流道系统中的分流板通常由________材料制成。
17. 塑料模具的顶出系统设计应确保制品的________和________。
18. 注塑成型过程中,背压的调整可以影响塑料的________和________。
塑料成型模具设计考试试题
一、单项选择题
1.塑胶模具设计的主要内容有()
A.模型结构设计
B.模具原理分析
C.模具制作工艺
D.铸造切削工艺
2.塑料成型模具设计时,设计部件和模具结构时,应考虑的基本因素有()
A.加工工艺
B.模具分配
C.模具原理
D.部件尺寸
3.塑料成型模具的基本结构有()
A.具有界限的模型
B.具有灌注系统的模具
C.具有供料系统的模具
D.具有推床系统的模具
二、多项选择题
1.塑料成型模具的设计程序一般有()
A.加工工艺分析
B.模具原理设计
C.模具结构设计
D.模具制作
E.模具验证
2.塑料模具设计时应注意的因素包括()
A.硬度分析
B.模具结构分析
C.模具表面粗糙度
D.模具尺寸分析
E.模具焊接分析
3.塑料模具制作过程中,重要操作步骤有()
A.模具安装
B.模具调整
C.模具试验
D.模具清洗
E.模具保养。
8 9 10 11 12 13 14 15题目 1 2 3 4 5 67 答案08-09学年第一学期《塑料模具设计》期末试卷(07模具)班别:姓名: 学号:成绩:一、填空题(每小题1.5分,共30分)1 •塑料模按模塑方法分类,可分为2 .分开型腔取出塑件的面叫 面,分型面的形状有 面、面、和 面四种。
3 .压注模是主要用于加工___________________ 塑料的模具。
4. 影响塑件收缩的因素可归纳为5. 塑料模成型零件的制造公差约为塑件总公差的 成型零件的最大 磨损量,对于中小型塑件取,对于大型塑件则取6. ------------------------------------------------------------ 塑料模的组成零件按用途可分 ---------------------------------------------- -------------- 两大类。
7为了保证塑件质量.分型面选择时,对有同轴度要求的塑件,将有同轴度要求的部分设在 ___________________________ 内。
二、选择题(每题2分,共30分) 1 .环氧树脂又称“万能胶”是由于。
A 、电气绝缘性能B 、较好的力学性能C 、粘附能力强D 、配以石英粉浇铸各种模具2 .影响热塑性塑料的流动性的因素很多,下面哪个结论是正确的,A、料温高,则流动性好B、流动性差的塑料,需要较大的成型压力,才能较好地充满型腔C、型腔表面粗糙度大,流动差D、以上全对3.塑料品种的流动性差,塑料的总体尺寸-A,不能太小 B.不能太大C.受模具制件工艺限制D.根据塑件的使用性能而定,不受流动性限制4.压注模的最大特点是 oA.具有单独的加料腔。
B.在普通压机上使用C,在专用压机上使用D,没有主流道5 .下列因素不能影响注射成型的塑料精度A模具的制造精度B模具的磨损程度C塑料收缩率的波动 D注射机的关系6.选择塑件的壁厚时,下列说法错误的是A.要求壁厚具有足够的强度和刚度;B.壁厚越厚越好;C.同一塑件上各部位的壁厚尽可能均匀;7.塑料轴类尺寸的标注一般是A正偏差B负偏差C双向偏差D没有规定8.同一塑件上有前后两段同轴螺纹时,说法错误的是-A应使两段螺纹的旋向相反,螺距相等;B应使两段螺纹的旋向相同,螺距相等,C当螺距不等或旋向不同时,把两段螺纹型芯组合在一起,开模时分段拧拆下;9 塑件表面粗糙度主要与有关A塑件的成型工艺B尺寸精度C注射机类型D模具型腔表面的粗糙度10下列哪个情况不属于表观质量问题___________A熔接痕B塑件翘曲变形C塑件有气泡D塑件强度下降11塑件壁厚太薄会造成A气泡,凹陷B收缩不一致C塑件缺料现象D变形12挤出成型模具被称为A牵引装置 B挤出成型部件 C 口模D挤出机头13加强肋的方向应与料流方向A 一致B垂直C 45°D没有关系14在注射成型过程中,金属嵌件预热的目的是A 加热物料B增加嵌料的加强度C 降低嵌料周围塑料的收缩压力 D有利于排气15在注射模中,为了避免小型芯的变形,孔深不能超过孔径的A 1B 1.5C 2D 3三、判断题(每小题2分,共10分)题号 1 2 3 4 5答案()1.一副塑料模可能有一个或两个分型面,分型面可能是垂直、倾斜或平行于全模方向。
塑料模具复习题汇编(doc 8页)塑料模具复习题1、几种配合浇口套与模板H7/m6,浇口套与定位圈H9/f9凸、凹模与固定板H7/m6导柱与固定板H7/m6、H7/k6导套与固定板H7/m6、H7/k6、H7/r6导柱导套H7/f7~ H8/f7推杆与模板H8/f7~H8/f8,推管与模板H7/f7~H8/f8复位杆与动模板H9/f9,拉料杆与动模板H8/f7斜导柱与导向孔H11/b11,0.4~0.5mm间隙2、几个数字注射机利用率K=80%浇口套0.5~1mm、1~2mm、3~5mm、2 °~6°开模行程5~10mm直接浇口2 °~4°浇口平衡0.07~0.09导柱8~12mm推杆0.05~0.1mm、1mm、5mm、6mm推件板0.2~0.25mm、 3 °~5°侧抽芯0.4~0.5mm、2~3mm、 2 °~3°、12°~22°、25°、0.2~0.5mm、0.4~0.6mm、30°、40°冷却水道10~15mm3、几种材料Q235、20、45、T8A、T10A、CrWMn、Cr12、Cr12MoV、HT2004、几种粗糙度要求塑件Ra0.8~0.2μm主流道Ra≤0.8μm、分流道Ra=1.6μm型芯、型腔导柱、导套推杆、推管、推件板斜导柱、斜滑块5、几种硬度要求浇口套53~57HRC型芯、型腔、导柱、导套、斜导柱、侧型芯滑块影响流动性的因素(塑料品种、成型工艺、模具结构等)塑料成型过程中的取向:流动取向和拉伸取向降解或裂解:聚合物成型塑件是在高温和应力作用下进行的,因此,聚合物分子可能由于受到热和应力的作用或由于高温下聚合物中微量水分、酸、碱等杂质及空气中氧的作用而导致其相对分子质量降低,使聚合物的大分子结构发生化学变化。
通常把相对分子质量降低的现象称为降解。
塑料模具期末试题及答案噢,我理解了。
下面是"塑料模具期末试题及答案"的文章。
塑料模具期末试题及答案一、选择题(每题2分,共20分)1. 塑料模具的主要材料是:A. 铝合金B. 钢C. 纸D. 陶瓷答案:B2. 塑料模具的制作工艺中,通常使用的加工方法是:A. 3D打印B. 数控加工C. 铸造D. 焊接答案:B3. 下列哪项不是模具加工的主要步骤:A. 设计模具结构B. 材料选择C. 加工模具D. 检验模具答案:B4. 塑料模具具有以下哪项优点:A. 制造成本低B. 加工速度快C. 制造精度高D. 设计灵活性低答案:AC5. 塑料模具设计中,以下哪项不是要考虑的因素:A. 材料选择B. 结构强度C. 模具尺寸D. 操作便捷性答案:C6. 塑料模具的冷却方式通常采用的是:A. 水冷却B. 空冷却C. 电冷却D. 油冷却答案:A7. 下列哪项不是塑料模具的常见制作工艺:A. 铣削B. 铺砂C. 线切割D. 晶须切割答案:D8. 塑料模具在注塑成型中需要考虑的因素有:A. 泡孔B. 缩水C. 翘曲D. 收缩答案:ABCD9. 塑料模具的寿命通常受到以下哪些因素的影响:A. 使用环境B. 材料选择C. 加工方式D. 维护保养答案:ABCD10. 塑料模具在使用过程中,维护保养措施中的以下哪项不是必要的:A. 清洗模具表面B. 定期润滑模具C. 更换损坏零件D. 维修模具设备答案:A二、问答题(每题10分,共20分)1. 简述塑料模具的主要组成部分及其功能。
答案:塑料模具的主要组成部分包括模具腔、模具芯、导向装置、顶针等。
其中,模具腔和模具芯是直接控制塑料产品形状的部分,导向装置用于实现模具的开合运动,顶针用于形成模具中的突出部分或挤压出材料。
2. 解释塑料模具的收缩是什么意思以及收缩率的影响因素。
答案:塑料模具的收缩是指塑料材料在冷却后缩小的现象。
收缩率受到塑料材料的种类、尺寸、加工温度等因素的影响。
塑料成型模具一、填空题1、模fl•足指利用其本身特定的形状去成型fl•有一定形状和尺、j•的制品工具。
2、期料模其是指利用其本身特定密闭腔体上成型具有一定形状和尺、J-的立体形状塑料制品。
3、先进的成型工艺、髙效的设备、先进的模具足影响塑料制品生产的三人重要因素。
4、塑件的壁厚要求尽可能基本一致,否则会因冷却和固化速度的不M引起翘曲和变形。
5、一般模fl.表面組糙度要比塑件的要求低:T2等级。
6、加强筋能提高制件的强度,防止和避免塑料的翘曲和变形。
7、在满足使用要求的前提下,制仲的所有转角尽可能设计成圆角,或者用圆弧过渡。
8、通常塑件一般不以塑件的整个底面作为支撑Ifti,而是以底角或边框为支撑而。
9、在塑料内压入其他的零件形成不可拆卸的连接,此压入零件称为嵌件。
10、注.射成型主要用于热塑性塑料的成型。
11、注射机按外形分为立式、卧式、角式注射机。
按類化方式分为柱塞式注射机和螺旋式注射机。
12、注射成型的工艺条件湿度、ffi、M。
13、注射机的最人注槊景是以国际上规定以一•次注槊聚苯乙烯料的最人克数为标准。
14、通常注射机的实际注射量最好在注射机的80%以内。
15、影响槊件收缩的冈素塑料的品种、塑件特点、模具结构、成型方法及工艺条件。
16、主流道一般位于模具史公位置,与注槊机喷嘴在同一轴心线上。
17、无流道浇注系统足桁注朔过程中不产生流道凝料的浇注系统。
18、分型面的形状毡括相垂直的平面、倾斜的平面、弯折面、曲面。
19、导向机构的作川有导向作用、定位作用、承受注塑时产生的侧压力。
20、当塑件有侧孔和侧川时,需对成型零件采用A动侧句分型抽芯。
21、无流道浇注系统是指注朔过程屮不产生流道凝料的浇注系统。
22、压缩成型主要用于成型热固性塑料。
23、为了保证塑件的质量,分型面的选择吋,对M轴度要求的塑件,将有M轴度要求的部分放介同一模板内。
24、影响塑件尺寸公差的因素25、槊料合模的导昀零什科导柱导句和锥而定位,通常用导柱导句。
(勤奋、求是、创新、奉献)2006〜2007学年第一学期考试试卷主考教师:廖秋慧学院材料工程班级_0511031__姓名 ______________ 学号_____________《塑料模设计》课程试卷A答案(本卷考试时间120分钟)一、填空(本题共10小题,每空1分,共20分)1.顶出推板与凸模(型芯)在安装时应采用锥面配合,其目的是辅助定位,防止偏心溢料。
2.螺杆式注塑机与柱塞式相比,其优点在于螺杆式注塑机剪切塑化能力强,塑化量大。
3.调湿处理是针对吸湿性塑料而言,具体方法是将制品放在热水中处理。
4.压制成形与压铸成形均可用于热固性塑料,二者在模具结构上的主要差别在于压铸模有浇注系统,而压制成型没有。
5.ABS属于高强度塑料,在注塑成型前需要预先干燥,而且成型时的流动性也稍差。
6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角大。
主要是为了模具开模时防止造成干涉。
7.塑件允许的最小壁厚与塑料品种和塑件尺寸有关。
8.塑料模的基本结构都由动模和定模两大部分组成。
9.型腔气体的排除,除了利用顶出元件的配合间隙外,主要靠分型面,排气槽也都设在分型面上。
10.塑件尺寸精度的影响因素有很多,在计算时需考虑的主要有:成型零部件的制造误差、成型零部件的磨损和塑料的成型收缩。
11.当分流道设计的比较长时,其末端应留有冷料穴,以防前锋冷料阻塞浇口或进入模腔,造成充模不足或影响制品的熔接强度。
12.适用于要求自动切除浇口凝料的注塑模浇口方式是潜伏式浇口二、判断正误(本题共10小题,每题1分,共10分)1.厚壁塑件不容易产生表面凹陷和内部缩孔。
(X )2.当模具采用脱件板脱模机构时,可以采用Z形拉料杆与冷料井匹配。
(X )3.冷却系统的通道要尽量避开塑件的熔接痕部位,以免影响塑件的强度。
(V )4.斜导柱侧抽芯机构中的滑块导滑长度有一定的要求,完成抽拔后,滑块留在导滑槽中的长度不应小于滑块长度的3/2 。
(X )5 .潜伏式浇口是点浇口的演变形式,因此其模具也应设计成三板式结构(X )6.细长型芯应避免偏心进料,否则会造成塑件的壁厚不均,脱模困难(V )7.注塑时最后充满的往往是离浇口最远的部位。
一、填空题(每空1分,共计35分)1、根据塑料受热后的性能特点,可将塑料分为热塑性塑料和热固性塑料两类。
2、塑料成型最重要的工艺是温度、压力和时间。
3、按注塑部分和锁模部分的位置和方向不同,注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面,一般把动模和定模部分之间的分型面称为主分型面,在模具装配图上用“ PL ”表示,并用“”标出,箭头的指向为动模移动的方向。
5、注射模的零件比较多,根据模具上各部件的主要功能,一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。
6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。
7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。
8、常用的复位机构有复位杆复位和弹簧复位两种形式,而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。
9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。
10、根据流到获取热量方式不同,一般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具又称压制模,简称压缩模或压模。
12、根据具体的成型方法,吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。
二、判断题(正确的打√,错误的打×.每题2分,共计10分)( √ )1.一副塑料模可能有一个或两个分型面,分型面可能是垂直、倾斜或平行于合模方向。
( × )2.多数塑料的弹性模量和强度较高,受力时不容易发生变形和破坏。
( √ )3.成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。
( √)4.塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。
( √ )5.冷却回路应有利于减小冷却水进、出口水温的差值。
三、选择题(每题1分,共计10分)1、三板式注射模(双分型面注塑模)的一个分型面用于取出塑件,另一个分型面用于取出()A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为()A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面()打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由()浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于()状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是()A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动,并使熔融塑料件进一步塑化。
第一章绪论1、什么叫模具?什么叫塑料模具?模具是利用其本身所特有的形状去成型具有一定形状和尺寸的制品的工具;成型塑料制品的模具叫塑料模具。
第二章塑料制件设计2*、影响塑件尺寸精度的主要因素有哪些?(1)成型零件的制造误差;(2)成型零件的磨损;(3)塑料的收缩率波动;此外,还有模具零件的安装、定位误差及飞边的厚薄变化。
6*、对塑件的壁厚有哪些要求?塑件的壁厚在满足其使用要求的前提下,应尽量薄些,以节省材料,但应满足成型的要求;塑件各处壁厚应尽量均匀。
8*、塑件的转角处为什么一般应用圆角过渡?什么情况下不能用圆角过渡?可提高塑件和模具的强度,便于料的流动,有时可便于模具的加工。
在分型面、零件的镶嵌处及使用要求不能用圆角的地方,不要用圆角过渡。
10*、成型塑件通孔的型芯的安装固定方式有哪几种(作图表示)?各有什么特点?成型塑件通孔的型芯的安装固定方式有:(1)一个一端固定一端自由的型芯;(2)两个对接型芯;(3)一个一端固定一端导向的型芯(图略)。
其特点可从型芯的稳定性和模具结构的复杂性两方面考虑11*、设计塑件上的螺纹时,应注意哪些问题?(1)在满足使用要求的前提下,精度尽量低些;(2)直径不要过小;(3)螺距不要过小;(4)始末端应有光的台阶部分,并留有过渡段;(5)旋合长度一般不要超过5牙。
第三章注射成型模具第一节概述2*、注射模一般由哪些部分所组成?各部分起什么作用?根据模具上各部件所起的作用,可细分为以下几个部分:1、成型零件成型零件是构成模具型腔的零件。
2、浇注系统将熔融塑料由注射机喷嘴引向型腔的流道。
3、导向机构用于引导动、定模正确闭合,保证动、定模合模后的相对准确位置。
4、侧向分型与抽芯机构使侧向型芯移动的机构称为侧向抽芯机构。
5、脱模机构将塑件和浇注系统凝料从模具中脱出的机构。
6、温度调节控制系统满足注射工艺对模具温度的要求。
7、排气系统排出模腔内气体。
8、其它结构零件其它结构零件是为了满足模具结构上的要求而设置的,如固定板、动、定模座板、支承板、连接螺钉等。
塑料模具设计期末考试题塑料模具设计期末考试题一、选择题:(每题2分,共20分)1、按照树脂的分子结构及其特性塑料可以分为热塑性塑料和热固性塑料,热塑性塑料是(A)。
A.树脂是线型或带支链型结构;具有可塑性,其热变形过程是可逆的;成型过程只有物理变化B.体型网状结构;一经成型后,不再具有可逆性;成型过程既有物理变化也有化学变化C.线型或带支链型结构;一经成型后,不再具有可逆性,生产废料不能回收 D.体型网状结构;具有可塑性,其变形过程是可逆的;成型过程只有物理变化2、在注射成型过程中,金属嵌件预热的目的是(C)。
A.可以加热物料 B.增加嵌件的强度C.降低嵌件周围塑料的收缩应力D.有利于排气3、塑件轴类尺寸的标注一般是(A)。
A.正偏差 B.负偏差 C.双向偏差 D.没有规定4、将注射模具分为单分型面注射模、双分型面注射模等是按(B)分类的。
A.按所使用的注射机的形式B.按成型材料C.按注射模的总体结构特征 D.按模具的型腔数目5、哪组零件是推出装置的零件?(C)A.推板、支承钉、垫块、推杆、复位杆、拉料杆 B.推杆固定板、支承板、推板、推杆、复位杆、拉料杆 C.支承钉、推杆固定板、推板、推杆、复位杆、拉料杆D.推杆、复位杆、推杆固定板、推板、支承钉6、主流道、分流道、浇口、冷料穴组成注射模的(B)系统。
A.导向机构 B.浇注系统 C.结构零部件 D.推出装置7、限制性浇口的作用(D)A.提高注射压力 B.防止型腔中熔体倒流C.有利于塑件与浇口凝料的分离D.以上全是8、热流道浇注系统中的塑料处于(A)状态。
A.熔融 B.凝固 C.室温 D.半凝固9、斜导柱的倾角α与楔紧块的楔紧角α′的关系是(B)。
A.α >α′+2°~3° B.α =α′+2°~3° C.α<α′+2°~3°D.α =α′10、压缩模与注射模的结构区别在于压缩模有(D),没有()。
膨&®IVM^S?^ ^。
鄢OOBO.2017-2018学年度二学期《塑料模具》期末考试卷制卷人:适用班级:模具一、填空题(每空1分,共20分)1 .普通流道浇注系统一般有、、和等四部分组成。
2.塑料模的合模导向装置主要有导向和定位,通常用□3.塑料模的基本组成零件按用途可以分为零件和零件。
4.推出元件设置位置应避免,或影响制品的使用性能。
5.塑件的后处理主要方法是和处理。
6.斜导柱在定模,滑块在,设计这种结构时,必须避免现象。
7 .为了实现合模方向唯一性原则,导柱布置通常采用两种方法:、O8.如果侧向力完全由导柱来承受,则会发生导柱、或开模时增加磨损。
9.按照合成树脂的分子结构及其特性分类:、o二、选择题(每题2分,共30分)1.卧式注射机SX-Z-63/50中的50表示锁模力为()A、500s'B、50cm^ C^ 50kN D、500kN2.下列不属于注射模导向机构的是()?3.主流道一般位于模具中心位置,它与注射机的喷嘴轴心线(A、垂直B、相交C、相切D、重合4.下列不属于推出机构零件的是()?A、推杆B、复位杆C、型芯D、推板5.压缩模具中凸模的结构形式多数是()以便于加工制造。
的,A、不锈钢B、整体式C、工具钢D、组合式6.下列不属于塑料模具结构零件的作用的是()?A、装配B、定位C、安装D、成型7.()的作用,除了用其顶部端而构成冷料穴的部分几何形状之外,还负责在开模时把凝料从主流道中拉出。
A、推杆B、冷料穴C、拉料杆D、型腔8.与单分型面注射模具相比较,双分型面注射模具在定模部分增加了一块可以局部移动的()oA.支承板B.推件板C.推板D.中间板9.对于注射成型大型厚壁长流程深腔的塑件以及一些高粘度塑料,常采用的浇口形式是()0A.侧浇口B.直接浇口C、护耳浇口D、扇形浇口10.压缩模主要用于加工()的模具。
A.热塑性塑料B.热固性塑料C.通用塑料D.工程塑料11.由于推出机构一般设置在动模一侧,所以应尽量使塑件在分型后留在()一边。
模具期末考试试题及答案### 模具期末考试试题及答案#### 一、选择题(每题2分,共20分)1. 模具设计中,以下哪项不是模具的基本组成部分?A. 型腔B. 型芯C. 导柱D. 螺丝2. 注塑模具中,冷却系统的主要作用是什么?A. 加速塑料的固化B. 增加塑料的流动性C. 减少塑料的收缩率D. 提高模具的耐用性3. 下列哪项不是模具制造过程中的质量控制要点?A. 材料选择B. 加工精度C. 操作人员数量D. 表面处理4. 模具寿命通常由什么因素决定?A. 模具材料B. 使用频率C. 模具设计D. 所有以上因素5. 以下哪种注塑工艺不适用于精密模具?A. 热流道注塑B. 冷流道注塑C. 气体辅助注塑D. 多色注塑#### 二、简答题(每题10分,共30分)1. 简述模具设计中的“三要素”是什么,并解释它们各自的作用。
2. 描述模具制造过程中的“五步法”流程,并说明每一步的重要性。
3. 解释什么是“模具寿命”及其影响因素。
#### 三、计算题(每题15分,共30分)1. 假设一个模具的型腔深度为50mm,型腔直径为100mm,材料为ABS塑料,其热膨胀系数为0.00007/°C。
如果模具在加工过程中温度从20°C上升到80°C,请计算型腔的体积变化。
2. 给定一个模具的闭合力为500吨,模具的闭合面积为0.02平方米。
计算模具的闭合压力。
#### 四、论述题(20分)论述现代模具制造技术中的“快速原型制造”技术,并探讨其在模具设计和制造中的优势和局限性。
#### 答案#### 一、选择题1. D2. A3. C4. D5. B#### 二、简答题1. 模具设计中的“三要素”包括:型腔、型芯和分型面。
型腔是模具中形成产品外形的部分;型芯是形成产品内腔或细节的部分;分型面是模具闭合时形成产品分界线的部分。
2. “五步法”流程包括:设计、加工、装配、调试和生产。
每一步都是确保模具质量和功能的关键环节。
二、选择题(每题2分,共20分)1. ( A )热塑性塑料在常温下,呈坚硬固态属于。
A、玻璃态B、高弹态C、粘流态D、聚集态2. ( D )卧式注射机SX-Z-63/50中的50表示锁模力为 _ __ _。
A、500B、 50C、 50D、 5003. ( b)凹模是成型塑件的成型零件。
A、内表面B、外表面C、上端面D、下端面4. ( D )下列不属于注射模导向机构的是。
A、导柱B、导套C、导向孔D、推杆5. ( C )在注射成型中,金属嵌件预热的目的是。
A、可以加热物料B、增加嵌件的强度C、降低嵌件周围塑料的收缩应力D、有利于排气6. ( C )下列哪种情况不属于表面质量问题。
A、熔解痕B、塑件翘曲变形C、塑件强度下降D、塑件有气泡7. ( D )卧式注射机的注射系统与锁模系统的轴线分布。
A、都水平B、注射系统的垂直,锁模系统的水平C、都垂直D、注射系统的水平,锁模系统的垂直8. ( B )在斜导向柱侧向分型抽芯机构中,斜导柱的倾斜角度范围应该是______。
A、0°~30°B、15°~25°C、15°~30°D、15°~45°9. ( C )将注射模具分为单分型面注射模、双分型面注射模等是按______分类的。
A、按所使用的注射机的形式B、按成型材料C、按注射模的总体机构特征D、按模具的型腔数目10. ( A )设计浇注系统时,应_____ _。
A、尽可能减短流道长度B、流道断面选择比表面积大的形状为佳C、尽可能提高流道表面粗糙度D、选择小尺寸浇口,以使浇口断痕不影响制品的外观2.注射机料筒温度的分布原则是什么?( A )A、前高后低B、前后均匀C、后端应为常温D、前端应为常温4.下列不属于塑料模失效形式的是( D )?A、变形B、断裂C、磨损D、冷却6.球头铣刀主要用于加工塑料模具零件中的( D )内容?A、大平面B、孔C、键槽D、轮廓7.下列不属于注射模导向机构的是( D )?A、导柱B、导套C、导向孔D、推杆8.主流道一般位于模具中心位置,它与注射机的喷嘴轴心线( D )?A、垂直B、相交C、相切D、重合9.下列不属于推出机构零件的是( C )?A、推杆B、复位杆C、型芯D、推板10.压缩模具中凸模的结构形式多数是( B )的,以便于加工制造。
塑料模具期末复习题1.什么是合成树脂?什么是塑料?合成树脂:是由人工合成的一类高分子聚合物。
在外力作用下可呈塑性流动状态,某些性质与天然树脂相似,即人工合成的树脂。
塑料:1。
通常所称的塑料是指在室温下处于玻璃态的一类高聚物。
2。
是指利用单体原料以合成或缩合反应聚合而成的材料,由合成树脂及填料、增塑剂、稳定剂、润滑剂、色料等添加剂组成。
玻璃化温度或结晶聚合物熔点在室温以上,添加辅料后能在成型中塑制成一定形状的高分子材料。
即合成的高分子化合物。
2.什么是结晶?结晶聚合物与非结晶聚合物性能有什么区别?结晶是指聚合物从熔融状态到冷凝时,分子由独立移动的、完全处于无序状态变成分子停止自由移动,取得一个略微固定的位置,并有一个使它们自己排列成为正规模型倾向的一种现象。
区别:结晶聚合物和非结晶聚合物的物理及注射性能有很大差别,结晶高聚物一般具有耐热性、非透明性和较高的力学性能,而非结晶型高聚物则相反。
3.什么是玻璃化温度、流动温度、分解温度?玻璃化温度(Tg)是指非结晶型或半结晶型的高聚物从粘流态或高弹态(橡胶态)向玻璃态转变(或相反转变)的温度,它是塑料产品的最高使用温度。
流动温度(Tf或Tm)是指从高弹态向粘流态转变(或相反转变)的温度,它是塑料的最低成型温度。
分解温度:指处于粘流态的聚合物当温度进一步升高时,便会使分子链的降解加剧,升至使聚合物分子链明显降解时的温度为分解温度,通常用Td表示。
热分解温度(Td)是指聚合物在高温下开始发生分解的温度,是塑料最高成型温度。
4.塑料有哪些部分组成?各组分的作用是什么?塑料组成及作用: 树脂(约占塑料总重量的40%--100%。
其作用是使塑料具有可塑性和流动性,将各种助剂粘结在一起,并决定塑料的类型和主要性能)、填充剂(改善塑料性能,扩大它的使用范围,减少树脂用量,降低成本。
)、增塑剂(降低树脂的熔融粘度和熔融温度,改善其成型加工性能。
加入增塑剂后,加大了聚合物分子间的距离,削弱了大分子之间作用力,使树脂分子变得容易滑移,从而使塑料能在较低温度下具有良好的可塑性和柔顺性。
注塑模具设计习题集编制:彭超襄樊职业技术学院机械电子信息工程学院版本:V1。
0(20090915)第1页目录第1章塑料及其性能 (3)第2章常用塑料特性与应用 (3)第3章塑料制品设计 (5)第4章注塑机与模具 (7)第5章注塑模概述 (11)第6章注塑模成型零件设计 (13)第7章排气系统的设计 (18)第8章注塑模结构件的设计 (20)第9章注塑模侧向分型与抽芯机构的设计 (23)第10章注塑模浇注系统的设计.................................... 错误!未定义书签。
第11章热流道模具的设计........................................ 错误!未定义书签。
第12章注塑模温度控制系统设计.................................. 错误!未定义书签。
第13章注塑模脱模系统设计...................................... 错误!未定义书签。
第14章注塑模导向定位系统设计.................................. 错误!未定义书签。
第15章注塑模设计步骤和实例.................................... 错误!未定义书签。
第16章注塑模具常用钢材及性能.................................. 错误!未定义书签。
第17章制品常见缺陷分析........................................ 错误!未定义书签。
第3页第1章 塑料及其性能 第2章 常用塑料特性与应用一、填空题1. 塑料的主要成分是 合成树脂 ,这是一种合成的 高分子 聚合物。
2. 用玻璃纤维能增强塑料(PA/PS/ABS/AS/PC 等)的机械性能,玻璃纤维占塑料的比重一般为 20 %至 40% ,通常用 30 % 。
一、填空:1、注射成型一般用于热塑性塑料的成型。
压缩模塑主要用于热固性塑料成型2、分型面选择时要便于侧分型和抽芯。
若塑件有侧孔或侧凹时,宜将侧型芯设置在垂直开模方向上,,除液压抽芯机构外,一般应将抽芯或分型距较大的放在开模方向上。
3、在塑件注射成型过程中,侧型心在抽芯方向上受到型腔内塑料熔体较大的推力作用,为了保护斜导拄和保证塑件精度而使用楔紧块,楔紧块的斜角a —般为a+ (2〜3)。
4、注射模的浇注系统一般由主流道、分流道、浇口及冷料穴四部分组成。
5、注射成型的主要工艺参数是温度、压力和时间6、塑料中的添加剂之一的稳定剂按其作用分为热稳定剂、光稳定剂和抗氧化剂。
7、注射模塑成型完整的注射过程包括么赴、塑化、注射、保压、冷却和脱模8、塑料按性能及用途可分为通用塑料、工程塑料、特殊塑料9、塑料的性能包括使用性能和工艺性能,使用性能体塑料的使用价值;工艺性能体现了塑料的成型特性。
10、注射机按塑化方式分为柱塞式螺杆式两种,其中整赶式注射机塑化效果较11、塑料一般是由树脂和添加剂组成12、浇口的类型可分点浇口、侧浇口、直接浇口、中心浇口、潜伏式浇口、护耳浇口六类。
13、注射模的排气方式有开设排气槽排气和利用模具分型面可模具零件的配合间隙自然排气。
排气槽通常开设在型腔最后被填充的位置14、线型无定型塑料的热力学曲线图中,I区为玻璃态,II区为高弹态,钻加工;II区可进行真空成型区可进行注射成型、挤出成型、15、塑件脱模斜度的取向原则是内孔以」]^_为基准,符合图样要求,斜度由扩大方向得到;外形以大端为准,符合图样要求,斜度由缩小方向得到.但塑件精度高的,脱模斜度应包括在塑件的公差范围内。
16、制备合成树脂的方法有加聚反应和缩聚反应两种。
17、注射机的锁模力必须大于型腔内熔体压力与塑料及浇注系统在分型面上的投影面积之和的乘积18、设计注射模的推出机构时,推杆要尽量短,一般应将塑件推至高于型芯10 mm左右.注射成型时,推杆端面一般高出所在型芯或型腔的表面0.05〜0.1 mm o19、设计的注射模闭合厚度应满足下列关系:HminSHm彡Hmax ,若模具厚度小于注按塑料在不同温度下形变率可分三态,III区为粘流态;I区可进行车、铳、压延成型、中空成型等加工,III 吹塑等加工方式。
射机允许的模具最小厚度时,则可采用加垫板的方法来调整,使模具闭合。
20、在多型腔模具中,型腔和分流道的排列有平衡式和非平衡式两种21、注射模的排气方式有幵设排气槽排气和利用模具分型面可模具零件的配合间隙自然排气。
排气槽通常开设在型腔最后被填充的位置22、模具中导向装置的作用是导向作用和定位作用以及承受一定的侧向压力。
23、塑料制品的后处理主要为退火处理或调湿处理24、模具中导向装置的作用是导向作用和定位作用以及承受一定的侧向压力。
二、选择题1、浇口套进口的直径d应比注射机喷噴孔直径d ( B )A、小 1 〜2mm;B、大 1 〜2mm ;C、大2〜3mm;D、小2〜3mm:2、某些情况下,开模后塑件留在或可能留在没有推出机构的定模一侧,模具结构应设计(A )A、双向推出机构;B、侧抽芯机构;C、二次推出机构;3、注射成型机的最大注射压力应(C )塑料制品成型所需的注射压力。
A、小于;B、等于;C、稍大于;4、推杆推出机构设计时,推杆与推杆孔配合间隙(B)所用塑料的溢边值。
溢边值一般为0. 02〜0. 08mm。
A、大于等于;B、小于等于;C、大于;D、小于5、设计螺纹脱模机构时,对于塑料制品的主要要求是:(C )A、有脱模斜度B、有加强肋C、有防转结构6、压缩模具主要用于(B )的成型。
A、热塑性塑料大型塑件;B、热固性塑料大型塑件;C、热塑性塑料小型塑件。
D、热固性塑料小型塑件;7、多型腔模具中,分流道的布置以(B )为佳。
A、一般式B、平衡式C、非平衡式8、适合于自动切断浇口的浇口是(C)。
A、直接浇口B、中心浇口C、潜伏式浇口9、斜导柱的斜角a与楔紧块的楔角a •的关系是(C)。
A、a > a •B、 a 二a’C、 a < a •10、压缩模与注射模的结构区别之一在于压缩模(D )。
A .有成型零件,没有加料室B .有导向机构,没有加热系统C .有加料室,没有支承零部件D .有加料室,没有浇注系统11、浇口应开设在塑件壁厚(A )处,以减少流动阻力,并有助于补缩。
A .较厚B .较簿C .均匀D .以上都不12、采用直接浇口的单型腔模具,适用于成型(B)塑件,不宜用来成型(A )的塑件。
A、平薄易变形B、壳形C、箱形13、加强肋的方向应与料流方向(A)。
A、一致B、垂直C、45度D、没有关系14、注射机XS-ZY-125中的“125”代表(D )A最大注射压力B锁模力C喷嘴温度D最大注射量15、采用挤出模塑成型工艺时,塑料制品的形状和尺寸主要取决于(C )A注射模具B压塑模具C机头与口模D传递模具三、问答题(除注明外,每题5分)。
1、下图所示分型面的选择是否合理?简要说明理由。
(6分)图A 图B答:图A是正确的,这是因为将具有同轴度要求的双联塑料齿轮的型腔设计在同一分型上,有利于保证同轴度的要求。
图B是不正确的,因为一般侧向分型抽芯的抽拔距离较小,故在选择分型面时应将抽芯或分型距离大的放在开模方向上。
2.塑料是由哪些成分组成的?答:塑料是由树脂和添加剂组成,树脂是其主要成分,他决定了塑料的类型和基本性能。
添加剂的作用是改善成型工艺性能,提高塑件性能和降低成本等,。
添加剂包括填充剂,增塑剂,着色剂,润滑剂,稳定剂,固化剂等。
3.填充剂的作用有哪些?答:填充剂在塑料中的作用有两个:1.减少树脂用量,降低塑料成本;2.改善塑料某些性能,扩大塑料的应用范围。
4 .在塑料成型中改善流动性的办法有哪些?答:提高料混;增大注射压力;降低熔料的流动阻力;合理设计浇注系统的形式,尺寸,位置,行腔表面粗糙度,浇道截面厚度,行腔形式,排气系统和冷却系统5.浇口位置选择的原则是什么?答:浇口的位置选择应注意:(1)避免引起熔体破裂(2)浇口的位置应可能避免熔接痕的产生。
如果实在无法避免,应使他们不处于功能区,负载区,外观区。
(3)有利于熔体流动和补缩。
(4)有利于型腔内气体排出。
(5)防止料流将型芯或嵌件挤压变形。
(6)保证流动比在允许范围内。
6、为什么要设排气系统?常见的排气方式有哪些?(8分)答:在注射成型过程中,模具内除了型腔和注射系统有原因的空气外,还有塑料受热或凝固产生的低分子挥发气体,这些气体若不能被熔融塑料顺利的排除 型腔,则有可能因填充时气体被压缩而产生高温,引起塑件局部炭化烧焦,或是 塑件产生气泡,或是塑料熔接不良而引起塑件强度的降低,甚至阻碍塑料填充等。
为了使这些气体从型腔中及时排出,在设计模具时必须考虑气体排出的问题。
常见的排气方式有开设排气和利用模具分型面或模具零件的配合间隙自然排 出。
7、 什么情况需要注射模有斜导柱的侧向抽芯?答当塑件侧壁有通空,凹穴或凸台时,其成型零件必须制成可以侧向移动的, 否则塑件无法脱模,实现型心滑块侧向移动的整个机构称侧向分形和抽芯机构8、 分型面选择的一般原则有哪些? (10分)答:首先,必须选择塑件断面轮廓最大的地方作为分型面,这是确保塑件 能够脱出模具而必须遵循的基本原则。
此外还应遵循以下几个基本原则:a. 便于塑件的脱模b. 考虑塑件的外观c. 保证塑件尺寸精度的要求d. 有利于防止溢料和考虑飞边在塑件上的部位e. 有利于排气f. 考虑脱模斜度对塑件尺寸的影响g. 尽量使成型零件便于加工四、分析、计算题1、如图所示塑料制品,其材料为ABS ,收缩 率为0.6%,求该塑料制品注射成型的成 型零件工作尺寸。
(12分) 解:(1)型腔尺寸计算; 032=(30 + 30x0.006-0.75x0.32)(7 = 29.94j _°W7mm 9°-o,H M =(H+HS (//o -y 3 =(9 + 9x0.006 —%xO.2)o 3 =8.92^(2)型芯尺寸计算 018 ±0.12 转化为:0>17.88^24d M =(d+ds(//o + %= (17.88 +17.88 x 0.006 + 0.75 x 0.24)°2、下图所示的注射模中, 1 )、指出图中的成型零件;2 )、指出侧抽芯机构的黎件;zo 030-°03,018 1012 030 0 -0.32D M ,+DS C //O - ra 5-4侧向分甲抽芯的注射模 I 慣紧块2-斜tfl 3 芯滑块4 一沏芯 S —WJ 定板6支承板7-哝块8动校痄板 9 一後:极10 —推杆囚定板11—推杆12—拉3)、试分析该模具中塑料制品的脱模过程。
(1 0分)答:1)图中成型零件为:4-型芯、16-定模座板、3-侧型芯滑块2)抽芯机构零件为:2-斜销、3-侧型芯滑块、1-楔紧块3)塑件脱模过程:,幵模时,斜销2依靠幵模力带动侧型芯滑块3作侧向运动,使其与塑件先分离,然后再由推出机构将塑件从型芯4上推出模外’。
