天津天保电力有限公司
文件编号：Q/TBH DL026—2014-11202
文件名称: 电力电缆故障检修作业指导书
发布日期：版本号：
2014
天津天保电力有限公司发布
目录1、10kV电缆主绝缘故障查找作业指导书
实用文档
1 范围
本作业指导书适用于电缆作业10kV电缆主绝缘故障查找作业。
2 引用文件
GB 50168--1992 电气装置安装工程电缆线路施工及验收规范
GB/Z 18890 1--2002额定电压10 kV交联聚乙烯绝缘电力电缆及附件GB 50127--1994电力工程电缆设计规范
DL 409—1991 电业安全工作规程（电力线路部分）
DL/T 800 电力企业标准编制规则
3 修前准备

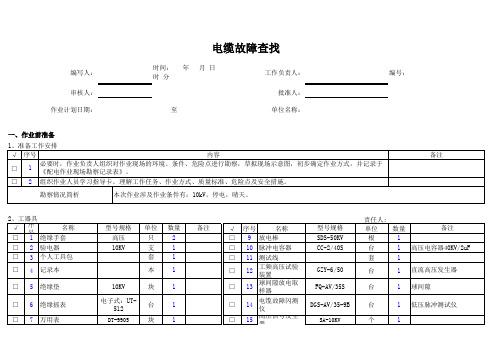

3.1 准备工作安排
实用文档
实用文档
3.2 工器具
实用文档
3.3危险点分析
实用文档
实用文档
3.5 安全措施
实用文档
3.6 作业分工
实用文档
实用文档
4 作业程序4.1开工
实用文档
实用文档
4.2 作业内容及标准
实用文档
实用文档
实用文档
实用文档
实用文档。
电缆主绝缘故障作业指导书前言1、为了进一步提高35kV及以上电缆线路(以下简称“电缆线路”或“线路”)的故障查找效率，规范电缆故障查找作业现场，使其达到标准化、制度化，保证设备安全、可靠、经济运行，特制定本指导书。
2、本指导书依据国家（行业）有关法律法规，标准（包括规程、规范等）以及网、省公司发布的生产技术文件（包括导则、管理制度等）并结合近年来高压电缆线路运行经验，设备评估分析而制定。
目录1 范围 (4)2 引用标准 (4)3 支持文件 (4)4 术语和定义 (4)5 安全及预控措施 (4)6 作业准备 (6)7 工期定额 (7)8 设备主要参数 (8)9作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业后的工作记录与交接 (12)1范围2引用标准DL 409-1991 电业安全工作规程（电力线路部分）Q/CSG 2 0002-2004 架空线路及电缆运行管理标准Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准Q/CSG 1 0007-2004 电气设备预防性试验规程3支持文件电缆线路设计和施工图纸电缆线路地理走向图电缆线路预防性试验报告4 术语和定义（无）5 安全及预控措施5.1 安全措施5.1.1 故障查找作业工作应填写第一种工作票。
5.1.2 故障查找作业工作应由有经验的人员担任，开始工作前，工作负责人应对全体工作人员交待工作时的安全注意事项。
5.1.3 故障查找工作结束后，工作人员清理现场，检查现场无遗留工器具和杂物。
5．2 危险点及预控措施危险点及预控措施见表1。
表1 危险点及预控措施6 作业准备6.1 工作人员准备6.1.1工作人员不少于4人，其中技工（高级工）1-2人；辅助工（中级工）2-4人，工作负责人应有具有高级工及以上资质人员担任。
6.1.2 专业技术要求：，现场工作人员应经过电缆专业技术培训，掌握有关仪器、机具的正确操作，并熟练掌握各项技能，熟悉本作业指导书。
高低压电缆的维护和检修范本高低压电缆是电力系统中重要的组成部分，对电力传输起到了关键作用。
为了保障电力系统的正常运行，高低压电缆的维护和检修工作十分重要。
本文将介绍高低压电缆的维护和检修的一般范本，以供参考。
1. 定期检查定期检查是高低压电缆维护的基础。
对高低压电缆进行定期的外观检查，可以及早发现电缆的损坏、老化等问题。
检查内容包括电缆外观、接线箱、绝缘层、接头等方面。
2. 清洁电缆保持电缆的清洁对维护电缆的正常运行非常重要。
在进行清洁时，应使用干净柔软的布料和清洁剂，坚决不能使用腐蚀性的溶剂或化学用品。
3. 确保电缆接头紧固电缆接头是电缆运行中容易出现问题的地方，因此需要定期检查电缆接头的紧固情况。
如果发现接头松动，应及时进行紧固，并确保紧固力度适中，避免过紧或过松。
4. 密封终端头高低压电缆的终端头是电缆的重要部分，应该保持良好的密封性能。
在检查时，应特别留意终端头的密封性，如发现有漏水、渗水等情况，应及时进行修复或更换。
5. 检查绝缘层绝缘层是高低压电缆的重要组成部分，应保持良好的绝缘性能。
定期检查绝缘层的厚度和绝缘性能，如发现绝缘层老化、破损等情况，应及时进行修复或更换。
6. 注意电缆散热电缆的散热也是电缆维护的重要方面。
特别是在高温环境下，电缆的散热问题会更加突出。
因此，需要及时清理电缆周围的杂物，确保电缆可以正常散热，避免过热引发故障。
7. 检查接地情况电缆的接地是电力系统中保障人身安全的重要措施。
定期检查电缆的接地情况，如接地线是否正常、接地电阻是否在合理范围内等，确保电缆的接地系统正常运行。
8. 定期测试除了定期检查外，还需要定期进行测试，以确保电缆的正常运行。
测试内容包括绝缘电阻测试、电涌测试、介质损耗测试等。
测试结果应记录在养护记录表中，以备参考。
9. 及时处理故障若发现电缆存在故障，应及时处理。
处理故障时，应遵循电缆维护的规范和要求，并注意安全问题，确保工作的顺利进行。
以上是高低压电缆维护和检修的一般范本。
高低压配电设备的故障分析及处理措施高低压配电设备的故障是指在使用过程中出现的各种异常情况，包括电源、开关设备、保护装置等的故障。
以下是对高低压配电设备常见故障的分析及处理措施。
一、电源故障1. 供电电压不稳定：可能导致配电设备工作不正常，甚至无法正常工作。
应使用电压稳定器或UPS设备对电源进行稳定。
2. 供电电流过大：可能引起配电设备过载，造成设备烧坏。
应检查供电回路，确保电流在设备额定值范围内。
二、开关设备故障1. 开关不能正常启动或断开：可能是由于接触不良、触点烧毁等原因导致的。
应检查并清理接触面，更换损坏的触点。
2. 开关不能正常切换：可能是由于机械零件磨损或堵塞导致的。
应检查并修理或更换相应的零件。
3. 开关发生过热现象：可能是由于负载过大或连接不好导致的。
应及时调整负载大小或检查连接处是否松动。
三、保护装置故障1. 保护装置无法正常动作：可能是由于保护装置故障、过载或短路等原因导致的。
应检查并修理保护装置，排除过载或短路故障。
2. 保护装置误动作：可能是由于灵敏度设置不当或环境干扰等原因导致的。
应调整保护装置的灵敏度，并保持环境清洁。
四、其他故障1. 设备温度过高：可能是由于通风不良或负载过大导致的。
应加强通风，适当减小负载。
2. 绝缘阻值下降：可能是由于潮湿环境、灰尘等因素导致的。
应定期进行绝缘测试，以及定期清理设备内部。
3. 外界干扰：可能导致设备工作不正常。
应做好设备的屏蔽和接地工作，减少外界干扰的影响。
针对以上故障，处理措施如下：1. 配电设备应定期进行巡检和维护，及时发现和排除潜在故障隐患。
2. 在设备选择和安装时，应根据实际需求和使用环境选择合适的设备，并采取有效的防护措施。
3. 对设备进行必要的保养和维修，定期更换老化和损坏的零部件。
4. 进行设备的负载检测和绝缘测试，确保设备正常工作。
5. 建立完善的设备管理制度，加强对设备的监控和管理，提高故障的预防和处理能力。
通过以上的故障分析及处理措施，可以有效预防高低压配电设备故障的发生，确保设备的安全稳定运行。
高低压配电设备的故障分析及处理措施高低压配电设备是电力系统中至关重要的组成部分，一旦发生故障，可能会导致停电、设备损坏甚至火灾等严重后果。
对高低压配电设备的故障分析及处理措施十分重要。
一、故障分析高低压配电设备的故障主要有以下几种情况：1. 电气短路：电气短路是指电流在不正常路径上流动，可能导致电器设备烧毁、线路过载等。
短路可能由设备绝缘破损、设备内部元件故障、设备老化等原因导致。
2. 过载：过载是指电流超过设备额定负荷，导致设备发热严重、烧毁甚至起火的情况。
过载可能由电气负荷过重、设备运行不正常等原因引起。
3. 电压问题：电压过高或过低可能导致设备无法正常运行或损坏。
电压问题可能由电网负荷过重、电压波动等原因引起。
4. 绝缘故障：绝缘故障是指设备或线路的绝缘材料损坏或不合格，导致设备失效或火灾。
绝缘故障可能由绝缘材料老化、绝缘强度下降等原因引起。
二、处理措施在发现高低压配电设备故障时，应采取以下处理措施：1. 停电与隔离故障点：在发现故障时，首先应立即切断电源，停电并确保现场安全。
然后，找出故障点，并采取隔离措施，以防止故障蔓延。
2. 检修与更换故障设备：确定故障设备后，应及时进行检修或更换。
对于设备的检修，可以根据故障的具体情况来判断是更换部件还是进行维修。
对于严重损坏的设备，应予以更换。
3. 检查与维护相关设备：故障检修后，还应对配电设备的相关部件进行检查与维护。
对设备的各个接点进行检查，确保连接良好；对设备的绝缘材料进行检查，确保绝缘强度符合要求。
4. 故障分析与记录：在处理完故障后，应对故障进行分析，并记录下故障原因和处理过程。
这样做可以为以后遇到相似故障时提供参考。
高低压配电设备的故障分析及处理措施应该是及时并系统的。
通过合理的故障分析和处理，可以尽早恢复设备的正常运行，确保电力系统的安全稳定运行。
对配电设备的定期检查与维护也是预防故障的重要手段。
电缆故障处理作业指导书1适用范围本指导书适用于高速、普速铁路电力电缆故障处理作业。
2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运（1999）103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3安全风险提示3.1风险识别3.1.1电缆故障处理过程中存在触电伤害。
3. 1.2电缆故障处理过程中存在车辆伤害。
3.1.3电缆故障处理过程中存在滑跌伤害和蛇犬伤害。
3.2管控措施3.2.1电力电缆故障处理时必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护工作。
3.2.2电力电缆故障处理过程中，对于必须停电的高压设备停电要彻底，并在有可能来电的方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。
3.2.3电缆故障处理需在栅栏内进行的，危及行车且需进入栅栏或上道进行故障处理时，工区应在接到故障抢修通知后，按要求办理相关登记手续，设置驻站人员，取得许可后方可进行故障处理。
不危及行车但需进入栅栏或上道进行故障处理时，工区应在接到故障抢修通知后，做好相关抢修准备工作，在天窗点内按要求办理相关手续进行故障处理。
在故障抢修中，抢修组受路局供电调度指挥、并指定专人负责与其保持联系。
3.2.4需要进入铁路栅栏内的抢修作业，抢修时不得在道心内行走、坐卧，应尽量靠近线路外侧，以免触及断落导线。
3.2.5电气化区段电力电缆故障测试时测试人员应站在绝缘垫上,高压试验须两人及以上，一人操作、一人监护。
3.2.6试验仪器的接线必须正确，防止仪器烧坏，高压试验结束后必须放电。
3.2.7在使用高压信号发生器进行电缆故障查找时，对电缆进行充分放电后，拆开两头高压电缆头并悬空，并在离试验高压部位3米处及故障电缆另一端设置围栏或警告绳，设专人监护，禁止无关人员靠近。
高压低压配电柜的故障排查流程及处理方案概述高压低压配电柜作为电力系统中的重要组成部分，负责将电能从高压输电线路输送至低压用户端。
然而，由于长期使用、设备老化等原因，配电柜可能会出现故障，导致供电中断或不稳定，影响用户正常用电。
因此，在日常维护保养中，及时排查故障并采取正确处理方案显得尤为重要。
本文将介绍高压低压配电柜的故障排查流程及处理方案，帮助读者更好地解决相关问题。
一、故障排查流程1. 收集信息在故障排查开始前，首先需要收集必要的信息。
可以参考以下几点：①用户所在地点②故障发生时间③与故障现象相关的证人观察到的情况④是否有其他相似故障发生的记录2. 现场检查在确定了故障区域后，进行现场检查是非常关键的一步。
具体操作包括：①安全措施：确保自身和他人的安全，遵守相关的安全操作规程。
②观察配电柜外部：查看是否有异常现象，如烧焦痕迹、异味等。
③配电柜内部检查：检查电缆是否松动、插头接触是否良好、设备运转是否正常等。
④使用测试仪器：通过示波器、测量仪等设备对电流、电压进行测量，判断是否符合正常范围。
3. 故障分析根据现场检查的结果，进行故障分析。
可以采用以下步骤进行：①对比数据：将检测到的数据与正常情况下的数据进行对比，判断是否存在异常。
②分步检查：逐步排查每个环节，确定可能出现问题的部分。
③故障追踪：结合配电柜内的回路图、接线图等，逐步追踪可能出现问题的具体设备或接线。
4. 故障修复确定了故障的具体原因后，需要及时采取正确的处理方案进行修复。
具体方法包括：①更换损坏元件：对于损坏的元件，应及时更换，确保设备正常工作。
②恢复接触：如果是因为接触不良导致的故障，应重新插拔、连接相应接线，确保良好接触。
③调整参数：对于某些需要参数调整的设备，可以根据需要进行相应调整。
5. 故障后续处理故障修复后，还需要进行一定的后续处理工作，以确保类似故障不再发生。
建议如下：①故障报告：记录详细的故障信息，并向上级主管或维护人员报告，以便今后参考。
电力电缆故障检修作业指导书一、故障检修作业指导书概述电力电缆故障检修作业指导书是为了指导电力工程师和维修人员在电力电缆故障发生时进行有效的检修作业而编写的。
本指导书旨在提供详细的操作步骤、安全注意事项和技术要求，以确保故障检修作业的顺利进行，保障电力系统的安全运行。
二、故障检修作业指导书内容1. 作业前准备1.1 确定故障类型和位置在进行故障检修作业之前，首先需要通过故障报警系统或者巡检等方式确定故障的类型和位置。
根据故障类型的不同，采取相应的检修方法和工具。
1.2 制定作业计划根据故障类型和位置，制定详细的作业计划，包括人员配备、工具准备、时间安排等。
确保作业过程有序进行，减少故障修复时间。
1.3 安全防护措施在进行故障检修作业之前，必须采取必要的安全防护措施，包括穿戴个人防护装备、设置警示标识、确保作业区域的安全等。
同时，还应对现场进行安全评估，排除潜在的危（wei）险因素。
2. 故障检修作业步骤2.1 断电和放电在进行电力电缆故障检修作业之前，必须先断开电源，并对电缆进行放电处理，以确保作业安全。
2.2 清理作业区域清理作业区域的杂物和污物，确保作业环境整洁，减少作业过程中的安全风险。
2.3 检查电缆连接检查电缆的连接情况，确保连接坚固，没有松动或者腐蚀现象。
如有问题，及时进行修复或者更换。
2.4 检测电缆绝缘使用绝缘测试仪对电缆绝缘进行测试，判断是否存在绝缘损坏的情况。
如发现绝缘损坏，需要进行绝缘修复或者更换。
2.5 定位故障点根据故障类型和位置，采用适当的故障定位方法，如反向测量法、时域反射法等，准确确定故障点的位置。
2.6 确认故障原因根据故障点的位置和性质，结合现场实际情况，分析故障原因，找出故障的根源。
2.7 修复故障根据故障类型和原因，选择合适的修复方法和工具，进行故障修复。
修复过程中要注意操作规范，确保修复质量。
2.8 检测修复效果在故障修复后，使用合适的检测设备对修复效果进行验证，确保故障得到彻底修复，电力系统恢复正常运行。
低压电缆故障排查步骤
低压电缆故障排查步骤如下：
1.安全措施：切断电源，确保工作区域安全。
同时，工作人员应佩戴工作手套和防电
靴等防护设备。
2.感官检查：对故障电缆进行感官检查，包括目测法和手摸法，检查是否有明显的破
损、变色或松动的现象。
3.测量绝缘电阻：使用兆欧表测量电缆相间及相间与地之间的绝缘电阻。
根据阻值高
低判断是低阻短路或断线开路，还是高阻闪络性故障。
4.确定故障性质：根据测量结果，确定故障性质。
例如，短路故障时电阻值为0，断
线故障时电阻值极高。
5.确定故障点：对于低阻故障，可以采用低脉冲法直接测定故障点。
对于高阻故障，
可采用直流高压闪测法确定故障点。
6.修复故障：根据确定的故障性质和故障点，采取相应的修复措施。
例如，更换损坏
的电缆或修复断线等。
7.测试修复效果：完成修复后，再次进行绝缘电阻测量和功能测试，确保故障已完全
修复。
总之，在低压电缆故障排查中，应遵循安全第一的原则，合理选用测量和测试方法，准确判断和修复故障，确保电缆的正常运行。
