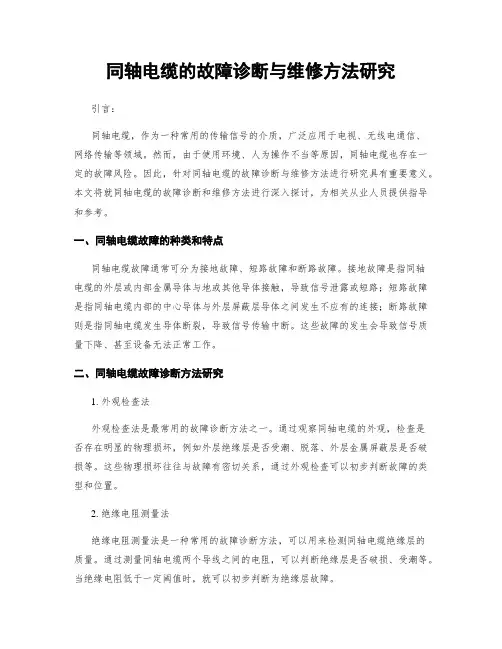

同轴电缆的故障诊断与维修方法研究引言：同轴电缆，作为一种常用的传输信号的介质，广泛应用于电视、无线电通信、网络传输等领域。
然而，由于使用环境、人为操作不当等原因，同轴电缆也存在一定的故障风险。
因此，针对同轴电缆的故障诊断与维修方法进行研究具有重要意义。
本文将就同轴电缆的故障诊断和维修方法进行深入探讨，为相关从业人员提供指导和参考。
一、同轴电缆故障的种类和特点同轴电缆故障通常可分为接地故障、短路故障和断路故障。
接地故障是指同轴电缆的外层或内部金属导体与地或其他导体接触，导致信号泄露或短路；短路故障是指同轴电缆内部的中心导体与外层屏蔽层导体之间发生不应有的连接；断路故障则是指同轴电缆发生导体断裂，导致信号传输中断。
这些故障的发生会导致信号质量下降、甚至设备无法正常工作。
二、同轴电缆故障诊断方法研究1. 外观检查法外观检查法是最常用的故障诊断方法之一。
通过观察同轴电缆的外观，检查是否存在明显的物理损坏，例如外层绝缘层是否受潮、脱落、外层金属屏蔽层是否破损等。
这些物理损坏往往与故障有密切关系，通过外观检查可以初步判断故障的类型和位置。
2. 绝缘电阻测量法绝缘电阻测量法是一种常用的故障诊断方法，可以用来检测同轴电缆绝缘层的质量。
通过测量同轴电缆两个导线之间的电阻，可以判断绝缘层是否破损、受潮等。
当绝缘电阻低于一定阈值时，就可以初步判断为绝缘层故障。
3. 反射法反射法是一种比较高级的故障诊断方法，可以检测同轴电缆中的接地故障和短路故障。
通过发送脉冲信号，测量信号的回波时间和强度，可以定位故障的位置。
反射法的优势在于可以检测较小的故障，但需要专业的测试设备和技术支持。
三、同轴电缆故障的维修方法探索1. 绝缘层修复当同轴电缆的绝缘层破损或受潮时，可以通过维修方法修复。
首先需要清洁并干燥绝缘层周围的区域，然后使用绝缘胶布或绝缘漆进行修复。
修复后需要进行绝缘电阻测量，确保修复效果。
2. 导线修复当同轴电缆的中心导线或外层屏蔽层导体发生断裂时，需要进行导线修复。
电缆故障查找方法
电缆是电力传输和通信的重要设备，但在使用过程中难免会出现各种故障。
及时准确地查找和排除故障是保障电缆正常运行的关键。
下面将介绍几种常见的电缆故障查找方法。
首先，对于电缆的绝缘故障，可以采用绝缘电阻测试的方法。
通过测量电缆的绝缘电阻值，可以判断电缆是否存在绝缘故障。
一般来说，绝缘电阻值低于一定数值就表明存在绝缘故障，可以根据测试结果进行相应的维修和更换。
其次，对于电缆的接头故障，可以采用接地测试的方法。
通过测试接头的接地情况，可以判断接头是否存在故障。
如果接地电阻过大或者接地不良，就说明存在接头故障，需要及时处理。
另外，对于电缆的线路故障，可以采用电缆定位仪进行故障查找。
电缆定位仪可以通过发送信号和接收信号的方式，准确地定位出电缆线路中的故障点，为后续的维修工作提供准确的位置信息。
此外，对于电缆的局部损坏故障，可以采用红外热像仪进行检测。
红外热像仪可以通过红外线摄像头来检测电缆表面的温度分布
情况，从而找出电缆的局部损坏点，为后续的修复工作提供依据。
最后，对于电缆的外部损伤故障，可以采用目视检查的方法。
定期对电缆进行目视检查，可以及时发现电缆的外部损伤情况，及时进行维修和更换，避免故障的扩大和影响电缆的正常使用。
总之，电缆故障的查找方法有很多种，可以根据具体的故障情况选择合适的方法进行查找和处理。
通过及时准确地排除故障，可以保障电缆的正常运行，延长电缆的使用寿命，提高电力传输和通信的可靠性和安全性。
浅谈电力电缆的故障分析及检测方法电力电缆是输送大功率电能的主要设备之一，其正常运行对于电网的稳定运行和电能的供应至关重要。
电力电缆在长时间的使用过程中，由于各种原因可能会出现故障，如绝缘破损、接头接触不良等，这些故障不仅会导致电能的损失，还可能引起火灾、事故等安全隐患。
必须对电力电缆进行及时的故障分析和检测，以保证电缆线路的安全运行。
一、电力电缆的故障分析1. 接头接触不良电缆接头是连接电缆线路与设备的重要环节，其接触不良会导致电阻增加，引起局部发热，甚至引发火灾。
接头接触不良的原因有接头材质不合格、施工不规范等。
对于接触不良的故障，可以通过检测电缆接头的温升来判断是否存在故障。
2. 绝缘破损电力电缆的绝缘材料通常是聚乙烯、交联聚乙烯等，长时间的运行可能会引起绝缘老化、破损等问题。
绝缘破损会导致电缆的局部绝缘性能下降，容易形成局部放电，进一步破坏绝缘层，造成电能损失、局部发热等问题。
对于绝缘破损的故障，可以通过检测局部放电的信号来判断是否存在问题。
3. 金属外护层损伤电力电缆的金属外护层通常是铅护套、铜护套等，用于防止电缆绝缘层的机械损伤和外界环境的侵蚀。
金属外护层也可能因为外力撞击、腐蚀等原因而损伤，导致电缆的绝缘层暴露在外。
金属外护层损伤会导致电缆的绝缘层易受损，并可能引起漏电、短路等故障。
对于金属外护层损伤的故障，可以通过对电缆的外观检查和测试测量电缆的绝缘电阻来判断是否存在问题。
二、电力电缆的故障检测方法1. 红外热像仪检测红外热像仪可以通过对电力电缆进行红外辐射图像的拍摄和分析，来检测电缆的接头、绝缘破损、金属外护层损伤等故障。
因为这些故障会产生不同的温升，通过红外热像仪可以清楚地观察到故障部位的温度异常情况。
2. 局部放电检测局部放电是电力电缆存在故障时产生的，对其进行检测可以判断电缆绝缘的性能是否正常。
常用的局部放电检测方法包括超声波检测和电磁波检测。
超声波检测可以通过探测仪器发出声波信号，来判断电缆绝缘层的破损情况；电磁波检测可以通过对电缆周围的电场和磁场进行检测，来判断放电情况。
电力电缆常见故障及处理方法—、10kV电力电缆常见故障及原因1.故障类型电缆故障可概括为接地、短路、断线三大类，其故障类型主要有以下几方面：(1)闪络故障。
电缆在低压电时处于良好的绝缘状态，不会存在故障。
可只要电压值升高到一定范闱，或者一段吋间后某一电压持续升高，那么就会瞬间击穿绝缘体，造成闪络故障。
(2)一相芯线断线或多相断线。
在电缆导体连续试验中，电缆的各个导体的绝缘电阻与相关规定相符，但是在检查中发现有一相或者多相不能连续，那么就说明一相芯线断线或者多相断线。
(3)三芯电缆一芯或两芯接地。
三芯电缆的•芯或者两芯导体用绝缘摇表测试出不连续，然后又进行-芯或者两芯对地绝缘电阻遥测。
如果芯和芯Z间存在着比正常值低许多的绝缘电阻，这种绝缘电阻值高于1000欧姆就被称Z为高电阻接地故障；反Z,就是低电阻接地故障。
这两张故障都称为断线并接地故障。
(4)三相芯线短路。
短路时接地电阻大小是电缆的三相芯线短路故障判断的依据。
短路故障有两种：低阻短路故障、高阻短路故障。
当三相芯线短路吋，低于1000欧姆的接地电阻是低阻短路故障，相反则是高阻短路故障。
2、原因电缆故障的最直接原因就是绝缘降低而被击穿，归纳起来主要有以下几种情况: (1)外力损坏。
电缆故障中外力损坏是最为常见的故障原因。
电缆遭外力损坏以后会出现大面积的停电/故。
例如地下管线施工过程中，电缆因为施工机械牵引力太大而被拉断；电缆绝缘层、屏蔽层因电缆过度弯曲而损坏：电缆切剥时过度切割和刀痕太深。
这些直接的外力因素都会对电缆造成一定的损坏。
(2)绝缘受潮。
电缆制造生产工艺不精会导致电缆的保护层破裂；电缆终端接头密封性不够；电缆保护套在电缆使用中被物体刺穿或者遭受腐蚀。
这些是电缆绝缘受潮的主要原因。
此时，绝缘电阻降低，电流增大，引发电力故障问题。
(3)化学腐蚀。
长期的电流作用会让电缆绝缘产生大量的热量。
如果电缆绝缘工作长期处于不良化学环境中就会改变它的物理性能，使电缆绝缘老化甚至失去效果，电力故障会由此产生。

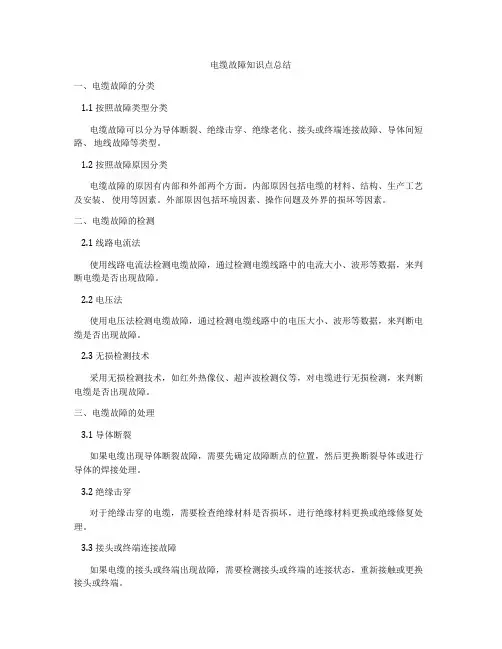

电缆故障知识点总结一、电缆故障的分类1.1 按照故障类型分类电缆故障可以分为导体断裂、绝缘击穿、绝缘老化、接头或终端连接故障、导体间短路、地线故障等类型。
1.2 按照故障原因分类电缆故障的原因有内部和外部两个方面。
内部原因包括电缆的材料、结构、生产工艺及安装、使用等因素。
外部原因包括环境因素、操作问题及外界的损坏等因素。
二、电缆故障的检测2.1 线路电流法使用线路电流法检测电缆故障，通过检测电缆线路中的电流大小、波形等数据，来判断电缆是否出现故障。
2.2 电压法使用电压法检测电缆故障，通过检测电缆线路中的电压大小、波形等数据，来判断电缆是否出现故障。
2.3 无损检测技术采用无损检测技术，如红外热像仪、超声波检测仪等，对电缆进行无损检测，来判断电缆是否出现故障。
三、电缆故障的处理3.1 导体断裂如果电缆出现导体断裂故障，需要先确定故障断点的位置，然后更换断裂导体或进行导体的焊接处理。
3.2 绝缘击穿对于绝缘击穿的电缆，需要检查绝缘材料是否损坏，进行绝缘材料更换或绝缘修复处理。
3.3 接头或终端连接故障如果电缆的接头或终端出现故障，需要检测接头或终端的连接状态，重新接触或更换接头或终端。
3.4 绝缘老化温升试验检测方法：在规定的温度条件下对电缆进行温升试验，判断电缆的绝缘老化情况。
3.5 地线故障如果出现地线故障，需要检查地线的接触状态，重新连接或更换地线。
四、电缆故障的预防通过提高电缆的质量、规范安装和使用、定期检测和维护等方法，预防电缆故障的发生。
五、电缆故障的维护5.1 定期检测和维护对电缆进行定期的检测与维护，发现问题及时处理，预防故障的发生。
5.2 温升试验对电缆进行定期的温升试验，判断电缆的绝缘老化情况，及时更换老化严重的电缆。
5.3 防护措施对电缆进行防护措施，预防外界的损坏，延长电缆的使用寿命。
六、电缆故障的修复6.1 更换故障电缆若电缆故障无法修复，则需要更换故障电缆，重新安装。
6.2 修复故障对于一些轻微的电缆故障，如断裂的导体或破损的绝缘，可以进行修复处理。
高压电缆故障的分析判断和故障点查找摘要：随着我国经济的迅速发展，以及社会的现代化进程，电力市场对电力的需求量越来越大，电力电缆的安全问题也越来越引起人们的重视。
与常规的电缆相比，高压电缆具有更高的安全性、更好的稳定性和更好的维护能力，是当前电力设备、电能传输、电能分配的首选电缆。
随着高压电缆的失效，电力系统的运行受到很大的影响，对高压电缆的故障进行了分析，为正确的分析和诊断、找出故障点提供了依据，以便及时、高效的解决问题，确保电力的正常供给，避免对人们生活、生产造成较大困扰。
关键词：高压电缆；故障分析；故障点查找1.高压电缆故障概述1.1电缆老化电缆在长时间的工作中，由于受到机械、电力、光、热等多种因素的影响，电缆的绝缘性能会明显下降，从而增加电缆失效的几率。
一般条件下，高压电缆在30年后会逐步老化。
但是，由于外界因素的作用，使其在较短的时期内发生老化是非常常见的。
造成电缆过早老化的原因有：①选用的电缆型号不合理，造成了长时间超负荷运行时电缆过早老化；②高压电缆线路与热源距离较近，在长时间的高温下，会导致电缆的热老化；③环境中有一种材料，它会对电缆绝缘层造成不利的化学反应。
在长时间的使用中，线缆会不断地产生化学反应，从而引起线缆的提前老化。
1.2电缆附件故障高压电缆的配件质量要求很高，生产工艺也比较复杂，因此，电缆的连接器、端子及其它附属设备都有可能发生故障。
目前，造成附件失效的主要原因有：①导线压接、导线连接管压接等，由于加工工艺和技术上的规定不符合要求，造成零件质量低劣，造成失效；②配件的制作材料选用不当，造成线缆配件与主体膨胀系数差距大，造成密封性差，造成短路失效；③在电缆接头制造时，由于环境湿度达不到要求，会严重地影响到电缆的绝缘性能，严重时会造成电缆失效。
1.3电缆护层故障为了保证线缆本体的腐蚀损伤降至最低，一般会在线缆的外层增加一层外壳。
为了保证电缆外壳的工作性能，电缆外壳必须具备很好的绝缘能力。
试述配电网电缆故障的测定和故障选线配电网电缆故障的测定和故障选线是配电网运行和维护中非常重要的一环。
电缆故障会导致供电中断，影响用户的用电需求，所以及时准确地测定和选择故障线路对于保障电网的稳定运行至关重要。
本文将从电缆故障的常见形式、测定方法以及故障选线方面进行详细介绍。
一、电缆故障的常见形式电缆故障主要有线路断、短路和接地故障三种形式。
线路断是指电缆中的导线或绝缘体在长期工作后发生开路故障；短路是指两根或多根导线之间（包括导线与接地之间）发生相互接触，使电流绕过负载回路而形成的一种故障；接地故障是指某一相或几相导线接地引起的故障。
这三种故障形式的产生都会导致电网的供电中断，所以及时准确地测定和选择故障线路就显得尤为重要。
二、电缆故障的测定方法1. 直接检测法直接检测法是利用测试仪器，对故障线路进行逐点的测量，在故障点处电缆悬空或引出，将测试仪器分别接在故障点的两端，通过测量电阻的大小或电流的大小，来判断故障的位置和形式。
这种方法的优点是测定的精度高，对故障点的位置和形式有更直观的了解，但也存在着对设备的依赖性和一定的复杂性。
2. 反距离测量法反距离测量法是通过在电缆线路上设置感应器，将感应器信号传输到测量仪器上，通过对信号的分析，来判断故障点的位置和形式。
这种方法适用于故障线路较长、测量范围较广的情况，具有测定速度快、测量范围广的优点。
但是对于一些特殊情况，如电缆线路受到干扰、外界环境复杂等，测定结果可能会受到一定程度的影响。
3. 电缆故障预测系统电缆故障预测系统是利用现代科技手段，通过对电缆线路的参数、工作状态等进行监测和分析，利用数据模型和算法，对电缆故障进行预测和定位。
这种方法不仅可以实现对电缆故障的及时测定，还可以在一定程度上提前预警，从而提供更大范围的保障。
三、故障选线的方法1. 人工选线人工选线是根据故障的位置和形式，通过人工逐点检查、比对，确定故障点的具体位置，并进行选线。
这种方法的优点是简单易行，适用范围较广。
电缆故障常见波形分析与精确定点三要素摘要：本文首先介绍了电缆故障的分类及产生的原因，接着介绍了几种常见电缆故障波形，通过波形分析判断电缆故障点。
关键词：电缆故障；波形分析；精确定点1电缆故障的分类及原因1.１故障分类：按故障性质划分：接地故障、短路故障、断线故障、闪络性故障和混合故障。
现在国内主要分类方式：开路（断线）故障、低阻故障（相间或接地）、高阻故障（相间或接地）。
1.２故障原因：绝缘击穿、机械损伤、过电压。
1.2.1绝缘击穿其主要原因有以下几个方面，电缆本体及附件质量不合格、受潮、腐蚀、过热。
1.2.2机械损伤其它设备造成的损伤（如冲击性负荷或震动造成电缆护套开裂）。
直接外力损伤（如挖土，打桩，搬运，交叉施工敷设管线等）。
自然现象造成的损伤（如地基下沉引起的过大拉力拉断电缆）1.2.3过电压主要是指由于雷电等形成的大气过电压和电缆内部过电压，过电压主要会引起电缆终端头故障，而且还会加速有缺陷电缆发生故障。
2电缆故障常见波形分析高阻故障，波形上幵始有明显差异的点即故障点。
低阻故障，波形上第一个重合下探最深波形下探起始处。
开路故障，波形上第一处上升波形起始处。
主要分析方法：电缆故障测距的方法主要是三次脉冲法。
它是对故障电缆施加高压脉冲，使高阻故障呈现出低压脉冲短路故障波形；在电缆故障点燃弧放电瞬间，通过脉冲发生器发射三次脉冲，取其一标准波形与低压脉冲波形相比较。
比较两次探测设备接收到的脉冲反射波形，其中明显的发散点就是电缆的故障点。
常见的故障波形有以下7种。
3精确定点三要素粗测距离米数、声测法定位、声磁时间差接收法定位、三要素吻合。
辅助因素：环境因素，在定位的同时注意观察电缆路径上方有无施工、有无塌陷、有无管线敷设、有无种树等、马葫芦井等。
（因为电缆故障有50%是因为施工造成隐形缺陷后产生故障）。
注意观察可以加快我们对电缆故障的查找。
3.1典型电缆故障。
（开放型故障）3.1.1用绝缘摇表与万用表测试出电缆故障性质。
电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。
下面介绍电力电缆故障的分类及常用的检测方法。
一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。
2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。
3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。
二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。
2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。
3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。
4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。
5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。
6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。
7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。
总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。
电力电缆故障查找方法与应用电力电缆具有供电安全可靠,受自然气象条件影响少,运行和维护成本相对较少等优点,但在实际的运行中由于城市的施工,电缆附件安装工艺不良,长期过负荷运行等因素致使电缆发生故障,影响供电安全。
如何快速查找故障点,恢复电缆正常供电，是运行维护人员面临的一个挑战。
笔者总结多年的工作经验,给出以下分享。
电力电缆故障点查找一般分四步骤进行：1.故障类型判断2.故障点预定位3.路径确认4.精确定点一、故障类型判断故障判断：用万用表、兆欧表测量电缆的故障电阻，并根据故障电阻大小，判断电缆的故障性质；进一步了解该故障的原因、电缆敷设环境及运行情况等。
电缆故障类型可分为以下5种：1、开路（断线）故障：电缆有一芯或多芯导体断裂或者金属护层断裂。
断线故障一般都伴有经电阻接地的现象。
2、短路故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻低于10Ω，其中电缆的一芯或多芯对地绝缘电阻低于10Ω的故障也叫死接地故障。
3、低阻故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于10Ω，不高于200Ω（非标准值）。
4、高阻泄露性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于200Ω。
5、高阻闪络性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻非常高，但对电缆进行耐压试验时，当电压加到某一数值，突然出现绝缘击穿的现象。
二、故障点预定位上述故障类型分类的目的是为了选择合适的测试方法，目前电缆故障测距的常用方法主要有电桥法和波反射法（脉冲法）两种。
1、电桥法：测距方法是基于电缆沿线均匀，电缆长度与缆芯电阻成正比的特点。
并根据惠斯通电桥的原理，将电缆短路接地故障点两侧的环线电阻引入电桥回路，测量其比值。
由测得的比值和已知的电缆全长，计算出测量端到故障点的距离。
此方法需要一个截面相同长度相等的完好的相线作为测试辅助相。
适用于短路、低阻与高阻泄露性故障。
2、波反射法（脉冲法）：又分为低压脉冲法、二次（多次）脉冲法、脉冲电流法。
电力电缆的故障检测与诊断方法电力电缆的故障检测与诊断是电力行业中非常重要的一项工作。
随着电力设备的不断发展和电网的快速扩展，电缆的安全和可靠运行对于保障电力系统的稳定供电至关重要。
然而，由于电缆埋藏在地下或地下水中，故障的检测和诊断相对困难。
本文将介绍一些常见的电力电缆故障检测与诊断方法，以期提升电力系统的可靠性和安全性。
一、开路故障检测与诊断方法开路故障是指电力电缆中导体断裂或绝缘失效导致的电流无法正常流通的情况。
针对开路故障的检测与诊断，常用的方法包括：电缆反演法、时域反射法和频域反射法。
电缆反演法是一种利用复杂矩阵计算电缆线路参数的方法，在检测开路故障时，可以通过对电缆两端电流和电压进行分析，计算出电阻和电感等参数，从而判断是否存在开路故障。
时域反射法是一种利用电磁波在电缆中从故障点反射回来的原理进行故障检测的方法。
通过在电缆一端施加短脉冲信号，利用反射波的信号特征来判断故障点的位置和类型，然后通过测量仪器进行分析和诊断。
频域反射法是一种利用频率信号在电缆中传输的原理进行故障检测的方法。
通过在电缆一端施加不同频率的信号，利用反射波的频谱特征来判断故障点的位置和类型，然后通过频谱分析仪器进行诊断。
二、短路故障检测与诊断方法短路故障是指电力电缆中导体之间出现串联导通的情况，导致电流异常增大，可能引发火灾等危险。
针对短路故障的检测与诊断，常用的方法包括：电缆阻抗法、时域反射法和热红外成像法。
电缆阻抗法是一种通过测量电缆两端的电压和电流，计算电缆的等效阻抗来判断是否存在短路故障的方法。
阻抗值的计算可以利用复杂矩阵法或者有功功率法等数学方法进行求解。
时域反射法在短路故障检测中同样也有应用。
通过施加短脉冲信号，利用反射波的特征来判断短路故障的位置和类型。
与开路故障时域反射法类似，需要使用相应的测量仪器进行分析和诊断。
热红外成像法是一种利用红外辐射热图像来检测和诊断电力电缆短路故障的方法。
通过红外热成像仪器，可以感知电缆局部温度的异常变化，从而判断是否存在短路故障及其位置。
电力电缆故障原因和检测方法研讨9篇第1篇示例：电力电缆是输送电力的重要设备，它在电力系统中起着至关重要的作用。
电力电缆在运行过程中难免会出现各种故障，而故障的及时检测和排除对于维护电力系统的正常运行非常关键。
本文将从电力电缆故障的原因和检测方法两个方面展开研讨，希望能够为电力工程师提供一些参考。
一、电力电缆故障的原因1、绝缘老化：绝缘老化是电力电缆故障的常见原因之一，长时间的使用会导致绝缘材料老化、老化严重后会出现绝缘损坏。
2、外部损坏：电力电缆往往被埋设在地下或架空，容易受到外部环境的损坏，比如机械碰撞、挤压等都会导致电缆绝缘损坏。
3、潮湿环境：潮湿环境会导致电缆绝缘受潮，继而导致绝缘老化、击穿等故障。
4、负载过大：电缆的敷设有一定容量，如果超过了负载容量，就会导致电缆过载，进而导致故障。
5、接头松动：电缆的接头在长时间运行过程中可能会出现螺纹松动或其他问题，导致电缆接触不良，从而引发故障。
1、红外热像仪检测：通过红外热像仪可以检测电缆的温度分布情况，从而发现潜在的故障点。
2、局部放电检测：局部放电是电力电缆故障的主要前兆，通过局部放电检测设备可以对电缆进行全面的检测。
3、交流耦合：利用交流耦合技术可以检测电缆的绝缘情况，快速准确地判断电缆的绝缘性能。
4、超声波检测：超声波检测可以检测电缆内部的空气孔隙、异物等问题，及时发现电缆故障隐患。
5、局部放电分析：通过局部放电信号的分析，可以准确地判断电缆故障的位置和严重程度，为维修提供重要参考。
电力电缆故障的原因多种多样，及时的检测和排除故障对于维护电力系统的正常运行至关重要。
希望通过本文的研讨，能够使电力工程师对电力电缆故障有更深入的了解，有效的维护和管理电力系统，确保电力供应的稳定性和安全性。
【本文2000字】第2篇示例：电力电缆故障是电力系统中常见的问题，它可能导致设备损坏、停电甚至火灾等严重后果。
及时检测电力电缆故障并排除故障十分重要。
本文将探讨电力电缆故障的原因和常见的检测方法。
电缆故障查找方法
电缆故障的查找方法主要有以下几种：
1. 直观检查法：通过目视观察电缆外观、连接头、连接处等是否有损坏、老化、松动等情况，以及是否有明显的烧焦、破损的痕迹，从而初步排除可能存在的故障点。
2. 电阻测量法：使用电阻表或万用表对电缆的各个导线、连接头进行测量，判断其是否符合正常范围。
如果发现某个导线的电阻值异常高或异常低，就可以怀疑该导线存在断路、短路等故障。
3. 绝缘测量法：使用绝缘电阻表对电缆绝缘层进行测试，判断其是否符合正常的绝缘阻值。
如果测试结果较低，表示绝缘性能可能存在问题，需要进一步检查和修复。
4. 高频探测法：使用高频电流注入仪、高频电压法等设备对故障电缆进行高频信号注入，通过测量回路的电流和电压波形的变化，可以定位到故障的具体位置。
5. 热红外扫描法：使用热像仪对电缆进行扫描，通过检测电缆的热量分布情况，可以找到可能存在的局部过热故障点。
6. 变电站设备检测法：通过对变电站设备如断路器、隔离开关等的检测，判断
是否存在与电缆有关的故障。
例如，通过断路器的热重载测试、测量隔离开关的接触电阻等，可以判断电缆接线是否正确、电缆夹是否过紧等。
以上方法可以根据具体情况和设备的可用性选择适合的方式进行故障查找。
在使用上述方法时，应注意安全问题，避免触电或其他意外事故发生。
此外，如果遇到复杂或难以排查的故障，建议请专业的电气工程师或电缆维护人员进行故障排查和维修。
试述配电网电缆故障的测定和故障选线配电网电缆故障的测定和故障选线是电力系统维护和运行中的重要环节。
电缆故障常常导致供电中断，给生活和工作带来不便。
及时准确地测定电缆故障并进行故障选线是非常必要的。
一、电缆故障的测定1. 线路检查：首先对故障电缆的线路进行检查，查看接头、绝缘子和金属护套是否损坏。
如果发现损坏，就需要及时更换。
2. 电阻测量：使用万用表或特殊仪器对故障电缆的电阻进行测量，以确定导体是否断开。
如果电阻非常大或无限大，就说明导体中存在断开。
3. 绝缘电阻测量：通过对故障电缆的绝缘电阻进行测量，可以判断绝缘是否损坏。
在正常情况下，绝缘电阻应该非常大，如果绝缘电阻很小或为零，就说明绝缘损坏。
4. 非纹波直流电压试验：使用非纹波直流电压进行试验，观察电缆表面是否出现漏电现象。
如果电缆表面出现漏电，就说明绝缘层存在破损。
5. 可能性测定：通过对其他相关因素的排查，如破坏时机、周围环境等，可以判断可能的故障类型。
二、故障选线1. 故障类型判断：根据实际测定结果，确定电缆故障的类型，如短路、断路、接地故障等。
2. 故障距离定位：通过测量故障发生点与供电站之间的电缆长度，根据电缆的电阻、电抗和电导等参数，计算出故障的位置。
3. 故障导线选定：根据故障距离和电缆型号，选择合适的导线进行故障选定。
4. 选线计算：根据故障的电流和电压等参数，使用选线公式进行计算，确定故障选线的截面积。
5. 回路判断：对于长距离和交叉电缆的故障，需要进行回路判断，确定具体的故障电缆。
配电网电缆故障的测定和故障选线是一个综合性工作，需要进行多种测量和判断。
只有通过准确地测定故障和选择合适的故障选线，才能及时恢复电力供应，提高电力系统的可靠性和稳定性。
也能够减少维修时间和费用，提高维护效益。
电力电缆的故障分析及检测方法电力电缆是输送电能的重要设备，但在运行中难免会出现故障。
电力电缆的故障一般分为三类：绝缘故障、电缆接头故障和电缆外包层故障。
处理故障需要实施合适的检测方法，据此本文将就电力电缆故障的检测方法进行探讨。
一、绝缘故障检测方法1、绝缘电阻测试法绝缘电阻测试法是比较常用的一种绝缘故障检测法。
它主要是利用高压直流放电器将试验电缆的一端接地，另一端接通500V或1000V直流电压（也可以根据实际情况对电压进行调整），并记录电流与电压。
如果读书在在50MΩ以上，说明绝缘没有问题。
此法的优点是简单易行，缺点在于只能检测到大面积的绝缘故障，不能检测到局部绝缘故障。
2、局部放电检测法局部放电检测法是一种常用的局部绝缘故障检测方法。
它的原理是利用放电电流产生信号，通过放大和滤波等处理得到故障信号，然后再通过分析断层发生的时间、位置、大小等综合条件来定位故障。
局部放电检测法主要适用于高压交流电缆及其附件的检测，检测结果更为可靠，但仪器昂贵，操作比较麻烦。
二、电缆接头故障检测方法电缆接头故障比较常见，如果及时发现故障，不仅可以延长电缆的使用寿命，而且可以提高电缆系统的可靠性。
电缆接头故障的检测方法包括如下：1、分接箱可视检查法通过检查分接箱外观，连接方式、接线端子、连接盘上的引线及连接板上的引线等情况来判断电缆接头的质量。
2、分接箱绝缘电阻测试法通过对接头进行高压试验，测量其绝缘阻值，从而判断接头质量。
3、分接箱局部放电检测法通过检测接头所产生的局部放电信号，来定位接头故障位置。
三、电缆外包层故障检测方法电缆外包层故障往往不易发现，如果长期不修复，很容易引起电缆系统故障。
这类故障的检测方法有以下几种：1、有线检测法通过检测电极间导通状态的变化来定位电缆外包层故障点的位置。
该方法精度高，定位准确，但是在大功率电缆上的实用性不足。
2、雷电冲击测试法利用冲击波法产生的电磁场，通过定位电缆故障处反射回来的信号来寻找故障点。
1 电缆故障的种类与判断
无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。
电缆故障可概括为接地、短路、断线三类，其故障类型主要有以下几方面：
①三芯电缆一芯或两芯接地。
②二相芯线间短路。
③三相芯线完全短路。
④一相芯线断线或多相断线。
对于直接短路或断线故障用万用表可直接测量判断，对于非直接短路和接地故障，用兆欧表摇测芯线间绝缘电阻或芯线对地绝缘电阻，根据其阻值可判定故障类型。
故障类型确定后，查找故障点并不是一件容易的事情，下面根据笔者的经验，介绍几种查找故障点的方法，供参考。
2 电缆故障点的查找方法
(1) 测声法：
所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。
此方法所用设备为直流耐压试验机。
电路接线如图1所示，其中SYB为高压试验变压器，C为高压电容器，ZL为高压整流硅堆，R为限流电阻，Q为放电球间隙，L 为电缆芯线。
当电容器C充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生“滋、滋”的火花放电声，对于明敷设电缆凭听觉可直接查找，若为地埋电缆，则首先要确定并标明电缆走向，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。
查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到“滋、滋”放电声最大时，该处即为故障点。
使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。
(2) 电桥法：
电桥法就是用双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算出故障点。
该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障，判断误差一般不大于3m，对于故障点接触电阻大于1Ω的故障，可采用加高电压烧穿的方法使电阻降至1Ω以下，再按此方法测量。
测量电路如图2所示，首先测出芯线a与b之间的电阻R1，则R1=2Rx+R，其中Rx为a相或b相至故障点的一相电阻值，R为短接点的接触电阻。
再就电缆的另一端测出a′与b′芯线间的直流电阻值R2，则R2=2R(L-X)+R,式中R(L-X)为a′相或b′相芯线至故障点的一相电阻值，测完R1与R2后，再按图3所示电路将b′与c′短接，测出b、c两相芯线间的直流电阻值，则该阻值的1/2为每相芯线的电阻值，用RL表示，RL=Rx+R(L-X)，由此可得出故障点的接触电阻值：R=R1+R2-2RL，因此，故障点两侧芯线的电阻值可用下式表示：Rx=(R1-R)/2，R(L-X)=(R2-R)/2。
Rx、R(L-X)、RL三个数值确定后，按比例公式即可求出故障点距电缆端头的距离X或(L-X)：X=(RX/RL)L，(L-X)=(R(L-X)/RL)L，式中L为电缆的总长度。
采用电桥法时应保证测量精度，电桥连接线要尽量短，线径要足够大，与电缆芯线连接要采用压接或焊接，计算过程中小数位数要全部保留。
(3) 电容电流测定法：
电缆在运行中，芯线之间、芯线对地都存在电容，该电容是均匀分布的，电容量与电缆长度呈线性比例关系，电容电流测定法就是根据这一原理进行测定的，对于电缆芯线断线故障的测定非常准确。
测量电路如图4所示，使用设备为1～2kV A单相调压器一台，0～30V、0.5级交流电压表一只，0～100mA、0.5级交流毫安表一只。
测量步骤：
①首先在电缆首端分别测出每相芯线的电容电流(应保持施加电压相等)Ia、Ib、Ic的数值。
②在电缆的末端再测量每相芯线的电容电流Ia′、Ib′、Ic′的数值，以核对完好芯线与断线芯线的电容之比，初步可判断出断线距离近似点。
③根据电容量计算公式C=1/2πfU可知，在电压U、频率f不变时C与I成正比。
因为工频电压的f(频率)不变，测量时只要保证施加电压不变，电容电流之比即为电容量之比。
设电缆全长为L，芯线断线点距离为X，则Ia/ Ic=L/X，X=( Ic/ Ia)L。
测量过程中，只要保证电压不变，电流表读数准确，电缆总长度测量精确，其测定误差比较小。
(4) 零电位法：
零电位法也就是电位比较法，它适应于长度较短的电缆芯线对地故障，应用此方法测量简便精确，不需要精密仪器和复杂计算，其接线如图5所示，测量原理如下：将电缆故障芯线与等长的比较导线并联，在两端加电压E时，相当于在两个并联的均匀电阻丝两端接了电源，此时，一条电阻丝上的任何一点和另一条电阻丝上的对应点之间的电位差必然为零。
反之，电位差为零的两点必然是对应点。
因为微伏表的负极接地，与电缆故障点等电位，所以，当微伏表的正极在比较导线上移动至指示值为零时的点与故障点等电位，即故障点的对应点。
图中K为单相闸刀开关，E为6V蓄电池或4节1号干电池，G为直流微伏表，测量步骤如下： ①先在b和c相芯线上接上电池E，再在地面上敷设一根与故障电缆长度相等的比较导线S，该导线要用裸铜线或裸铝线，其截面应相等，不能有中间接头。
②将微伏表的负极接地，正极接一根较长的软导线，导线另一端要求在敷设的比较导线上滑动时能充分接触。
③合上闸刀开关K，将软导线的端头在比较导线上滑动，当微伏表指示为零时的位置即为电缆故障点的位置。
