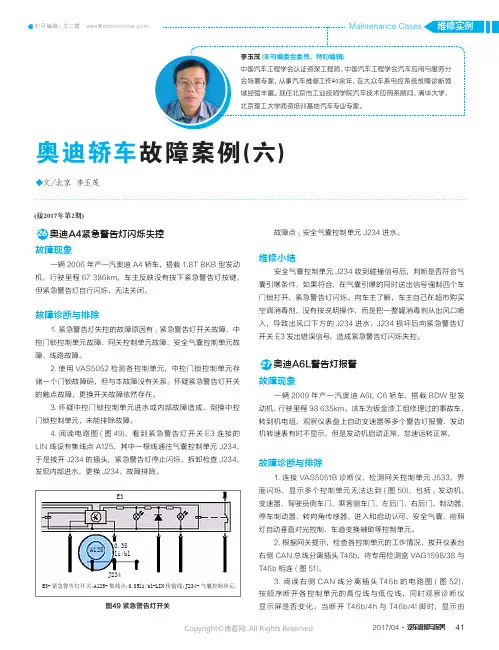

E3A1250.35li/bl J2342017/04·汽车维修与保养41故障案例(六)26奥迪A4紧急警告灯闪烁失控故障现象一辆2006年产一汽奥迪A4轿车，搭载1.8T BKB 型发动机，行驶里程67 386km，车主反映没有按下紧急警告灯按键，但紧急警告灯自行闪烁，无法关闭。

故障诊断与排除1.紧急警告灯失控的故障原因有：紧急警告灯开关故障、中控门锁控制单元故障、网关控制单元故障、安全气囊控制单元故障、线路故障。

2.使用VAS5052检测各控制单元，中控门锁控制单元存储一个门锁故障码，但与本故障没有关系。

怀疑紧急警告灯开关的触点故障，更换开关故障依然存在。

3.怀疑中控门锁控制单元进水或内部故障造成，倒换中控门锁控制单元，未能排除故障。

4.阅读电路图(图49)，看到紧急警告灯开关E3连接的LIN 线设有集线点A125，其中一根线通往气囊控制单元J234，于是拔开J234的插头，紧急警告灯停止闪烁。

拆卸检查J234，发现内部进水，更换J234，故障排除。

图49 紧急警告灯开关(接2017年第2期)故障点：安全气囊控制单元J234进水。

维修小结安全气囊控制单元J234收到碰撞信号后，判断是否符合气囊引爆条件，如果符合，在气囊引爆的同时送出信号强制四个车门锁打开、紧急警告灯闪烁。

向车主了解，车主自己在超市购买空调消毒剂，没有按说明操作，而是把一整罐消毒剂从出风口喷入，导致出风口下方的J234进水。

J234损坏后向紧急警告灯开关E3发出错误信号，造成紧急警告灯闪烁失控。

27奥迪A6L警告灯报警故障现象一辆2009年产一汽奥迪A6L C6轿车，搭载BDW 型发动机，行驶里程98 635km。

该车为钣金漆工组修理过的事故车，转到机电组，观察仪表盘上自动变速器等多个警告灯报警，发动机转速表有时不显示，但是发动机启动正常，怠速运转正常。

故障诊断与排除1.连接VAS5051B 诊断仪，检测网关控制单元J533，界面闪烁，显示多个控制单元无法达到(图50)，包括：发动机、变速器、驾驶员侧车门、乘客侧车门、左后门、右后门、制动器、停车制动器、转向角传感器、进入和启动认可、安全气囊、前照灯自动垂直对光控制、车道变换辅助等控制单元。

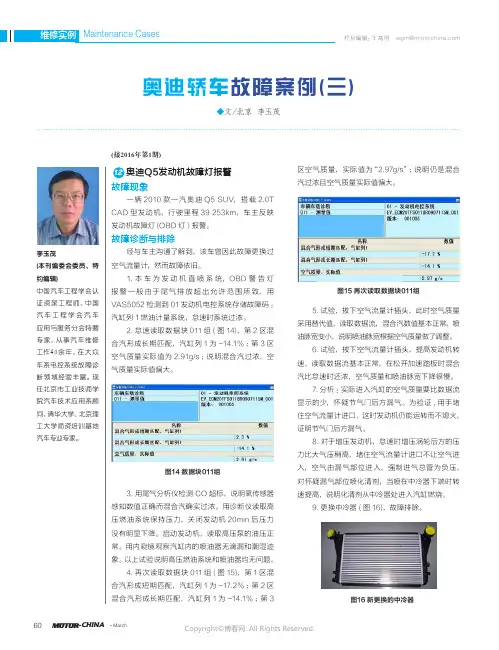

栏目编辑：王高明 ******************60·March-CHINA 奥迪轿车故障案例(三)李玉茂(本刊编委会委员、特约编辑)中国汽车工程学会认证资深工程师、中国汽车工程学会汽车应用与服务分会特聘专家，从事汽车维修工作40余年，在大众车系电控系统故障诊断领域经验丰富。

现任北京市工业技师学院汽车技术应用系顾问，清华大学、北京理工大学师资培训基地汽车专业专家。

◆文/北京 李玉茂(接2016年第1期)12奥迪Q5发动机故障灯报警故障现象一辆2010款一汽奥迪Q5 SUV ，搭载2.0TCAD 型发动机，行驶里程39 253km，车主反映发动机故障灯(OBD 灯)报警。

故障诊断与排除经与车主沟通了解到，该车曾因此故障更换过空气流量计，然而故障依旧。

1.本车为发动机直喷系统，OBD 警告灯报警一般由于尾气排放超出允许范围所致，用VAS5052检测到01发动机电控系统存储故障码：汽缸列1燃油计量系统，怠速时系统过浓。

2.怠速读取数据块011组(图14)，第2区混合汽形成长期匹配，汽缸列1为-14.1％；第3区空气质量实际值为2.91g/s ；说明混合汽过浓，空气质量实际值偏大。

区空气质量，实际值为“2.97g/s”；说明仍是混合汽过浓且空气质量实际值偏大。

图14 数据块011组图15 再次读取数据块011组图16 新更换的中冷器3.用尾气分析仪检测CO 超标，说明氧传感器感知数值正确而混合汽确实过浓。

用诊断仪读取高压燃油系统保持压力，关闭发动机20min 后压力没有明显下降。

启动发动机，读取高压泵的油压正常。

用内窥镜观察汽缸内的喷油器无滴漏和潮湿迹象。

以上试验说明高压燃油系统和喷油器均无问题。

4.再次读取数据块011组(图15)，第1区混合汽形成短期匹配，汽缸列1为-17.2％；第2区混合汽形成长期匹配，汽缸列1为-14.1％；第35.试验，拔下空气流量计插头，此时空气质量采用替代值，读取数据流，混合汽数值基本正常，喷油脉宽变小，说明喷油脉宽根据空气质量做了调整。

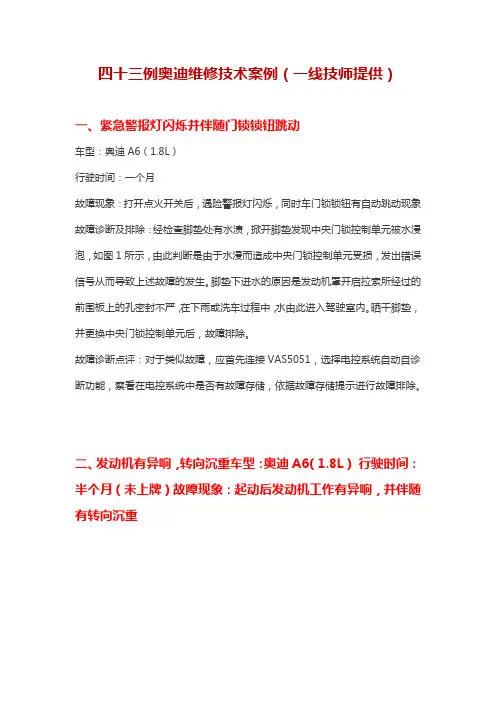

四十三例奥迪维修技术案例（一线技师提供）一、紧急警报灯闪烁并伴随门锁锁钮跳动车型：奥迪A6（1.8L）行驶时间：一个月故障现象：打开点火开关后，遇险警报灯闪烁，同时车门锁锁钮有自动跳动现象故障诊断及排除：经检查脚垫处有水渍，掀开脚垫发现中央门锁控制单元被水浸泡，如图1所示，由此判断是由于水浸而造成中央门锁控制单元受损，发出错误信号从而导致上述故障的发生。

脚垫下进水的原因是发动机罩开启拉索所经过的前围板上的孔密封不严，在下雨或洗车过程中，水由此进入驾驶室内。

晒干脚垫，并更换中央门锁控制单元后，故障排除。

故障诊断点评：对于类似故障，应首先连接VAS5051，选择电控系统自动自诊断功能，察看在电控系统中是否有故障存储，依据故障存储提示进行故障排除。

二、发动机有异响，转向沉重车型：奥迪A6（1.8L）行驶时间：半个月（未上牌）故障现象：起动后发动机工作有异响，并伴随有转向沉重故障诊断及排除：打开发动机舱盖，注意到异响来自于转向助力泵，同时发现转向助力液油罐内缺油，表明转向系统泄漏。

如图1所示，转向机漏油，更换转向机，故障排除。

故障诊断点评：该车故障现象很具体，因此诊断起来较容易。

四、车速表指针摆动过大车型:奥迪A6（1.8L）故障现象：随着车速的提高，车速表指针摆动较大故障诊断及排除：影响车速表指针摆动大的主要因素有：仪表本身、传动齿轮、车速传感器或线路故障等。

首先用VAS5051检查电控系统故障记忆，无故障，然后，在车辆行驶状态下，用VAS5051检查传感器信号，发现VAS5051显示的信号与仪表一致，因此判定仪表没有问题。

在对线路进行检查，也未发现故障，检查传动齿轮，发现传动齿轮未安装好，如图1所示，重新安装后，试车正常，故障排除。

故障诊断点评：该车故障诊断步骤正确，因此，很容易将故障排除。

五、离合器异响车型:奥迪A6（1.8L）故障现象：离合器有异响，有时踏下离合器踏板后响声加重故障诊断及排除：根据故障现象及异响发生的部位，判断离合器内部有摩擦的地方，将离合器及飞轮拆下后，对元件的摩擦情况进行分析，发现是隔板上端没有装入槽内所造成，重新安故障诊断点评：有关异响的故障，应仔细倾听异响发生的部位，分析产生异响发生的原因，拆检相应的部件。
