奥迪A6L__2.8偶发性无法启动故障案例

功能众多/上手简单奥迪A6L 2.8使用手册提起奥迪A6系列，相信所有人的脑海里闪过的第一个印象就是这是一款行政用车，也就是俗称的官车。

凭借着沉稳的外形，奥迪A6L在中大型车中一直保持着出色的销量，让宝马5系、奔驰E级以及口碑一直出色的皇冠等都望尘莫及。

而随着FSI技术的广泛应用，奥迪A6L家族也增添了一员新丁——奥迪A6L 2.8FSI。

相比3.2车型，排量低于3.0L的2.8L 发动机让奥迪A6L在公务车市场上有了更强的竞争力。

最近，编辑部也对这款新丁进行了详细的测试，对这款车有了一个更为全面的了解，在性能和日常体验之前，让我们先来看看这个大家伙都有那些功能，哪些功能用起来最有意思。

由于本篇文章主要对奥迪A6L各项功能进行讲解，而外观、性能以及功能实用性等方面我们会在近期陆续推出，敬请期待。

功能详解一座椅记忆功能详解因为是实际使用手册，所以今天我们就不对外观进行过多的描述，而是直接切入正题，了解一下每项功能究竟是如何工作的。

和多数中大型车一样，奥迪A6L 2.8也提供了2组电动座椅记忆功能，使用时只需先按动门板上的SET按钮，在按下数字键就可以完成记录，以后只需按动数字键就能够自动调整到记录的位置。

说完电动座椅记忆，那么就让我们一起来看一下奥迪A6L的座椅，正副驾驶都提供了8方向的电动调节以及4方向的腰部调节功能。

另外座椅的调节范围非常的大，各种身材的人都能找到适合自己的位置。

灯光按钮设计在了仪表盘左侧，硕大的按钮将功能分为了自动挡、远光、雾灯等，平实可以将挡位放置在自动挡，方便车辆在亮度不足的情况下自动不光照明。

仪表盘右侧为车辆自检、里程表清零以及仪表盘亮度调节功能，其中车辆自检功能只需要按动一下，行车电脑就会对水温、载油量、胎压等项目进行自我检测，防止发生不必要的意外。

功能详解二方向盘有大秘密奥迪A6L的中控台液晶屏右侧为手套箱开关以及液晶屏开关，其总手套箱只能自动打开，关闭还是需要自己解决的。

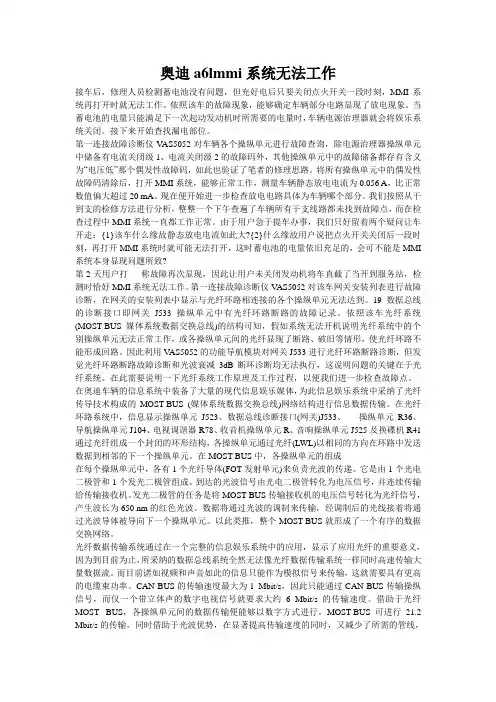

奥迪a6lmmi系统无法工作接车后，修理人员检测蓄电池没有问题，但充好电后只要关闭点火开关一段时刻，MMI系统再打开时就无法工作。

依照该车的故障现象，能够确定车辆部分电路显现了放电现象。

当蓄电池的电量只能满足下一次起动发动机时所需要的电量时，车辆电源治理器就会将娱乐系统关闭。

接下来开始查找漏电部位。

第一连接故障诊断仪V AS5052对车辆各个操纵单元进行故障查询，除电源治理器操纵单元中储备有电流关闭级1、电流关闭级2的故障码外，其他操纵单元中的故障储备都存有含义为“电压低”那个偶发性故障码，如此也验证了笔者的修理思路。

将所有操纵单元中的偶发性故障码清除后，打开MMI系统，能够正常工作，测量车辆静态放电电流为0.056 A，比正常数值偏大超过20 mA。

现在便开始进一步检查放电电路具体为车辆哪个部分。

我们按照从干到支的检修方法进行分析，整整一个下午查遍了车辆所有干支线路都未找到故障点，而在检查过程中MMI系统一直都工作正常。

由于用户急于提车办事，我们只好留着两个疑问让车开走：{1}该车什么缘故静态放电电流如此大?{2}什么缘故用户说把点火开关关闭后一段时刻，再打开MMI系统时就可能无法打开，这时蓄电池的电量依旧充足的，会可不能是MMI 系统本身显现问题所致?第2天用户打称故障再次显现，因此让用户未关闭发动机将车直截了当开到服务站，检测时恰好MMI系统无法工作。

第一连接故障诊断仪V AS5052对该车网关安装列表进行故障诊断，在网关的安装列表中显示与光纤环路相连接的各个操纵单元无法达到。

19数据总线的诊断接口即网关J533操纵单元中有光纤环路断路的故障记录。

依照该车光纤系统(MOST-BUS 媒体系统数据交换总线)的结构可知，假如系统无法开机说明光纤系统中的个别操纵单元无法正常工作，或各操纵单元间的光纤显现了断路、破旧等情形，使光纤环路不能形成回路。

因此利用V AS5052的功能导航模块对网关J533进行光纤环路断路诊断，但发觉光纤环路断路故障诊断和光波衰减3dB断环诊断均无法执行，这说明问题的关键在于光纤系统。

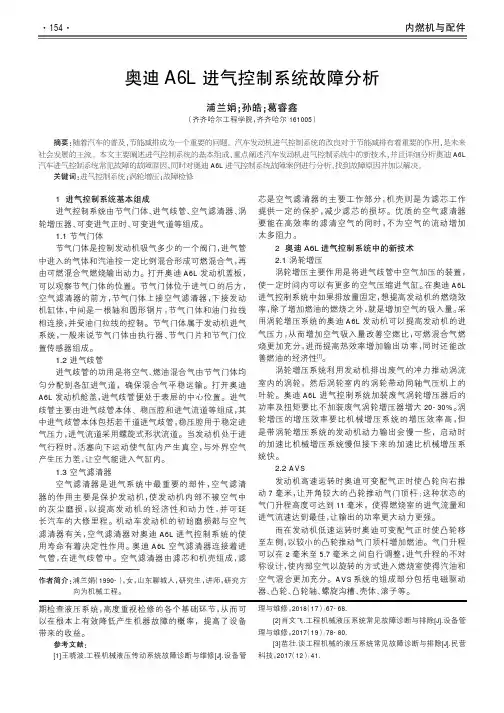

1进气控制系统基本组成进气控制系统由节气门体、进气歧管、空气滤清器、涡轮增压器、可变进气正时、可变进气道等组成。

1.1节气门体节气门体是控制发动机吸气多少的一个阀门，进气管中进入的气体和汽油按一定比例混合形成可燃混合气，再由可燃混合气燃烧输出动力。

打开奥迪A6L 发动机盖板，可以观察节气门体的位置。

节气门体位于进气口的后方，空气滤清器的前方，节气门体上接空气滤清器，下接发动机缸体，中间是一根轴和圆形钢片，节气门体和油门拉线相连接，并受油门拉线的控制。

节气门体属于发动机进气系统，一般来说节气门体由执行器、节气门片和节气门位置传感器组成。

1.2进气歧管进气歧管的功用是将空气、燃油混合气由节气门体均匀分配到各缸进气道，确保混合气平稳运输。

打开奥迪A6L 发动机舱盖，进气歧管便处于表层的中心位置。

进气歧管主要由进气歧管本体、稳压腔和进气流道等组成，其中进气歧管本体包括若干道进气歧管，稳压腔用于稳定进气压力，进气流道采用螺旋式形状流道。

当发动机处于进气行程时，活塞向下运动使气缸内产生真空，与外界空气产生压力差，让空气能进入气缸内。

1.3空气滤清器空气滤清器是进气系统中最重要的部件，空气滤清器的作用主要是保护发动机，使发动机内部不被空气中的灰尘磨损，以提高发动机的经济性和动力性，并可延长汽车的大修里程。

机动车发动机的初始磨损都与空气滤清器有关，空气滤清器对奥迪A6L 进气控制系统的使用寿命有着决定性作用。

奥迪A6L 空气滤清器连接着进气管，在进气歧管中。

空气滤清器由滤芯和机壳组成，滤芯是空气滤清器的主要工作部分，机壳则是为滤芯工作提供一定的保护，减少滤芯的损坏。

优质的空气滤清器要能在高效率的滤清空气的同时，不为空气的流动增加太多阻力。

2奥迪A6L 进气控制系统中的新技术2.1涡轮增压涡轮增压主要作用是将进气歧管中空气加压的装置，使一定时间内可以有更多的空气压缩进气缸。

在奥迪A6L 进气控制系统中如果排放量固定，想提高发动机的燃烧效率，除了增加燃油的燃烧之外，就是增加空气的吸入量。

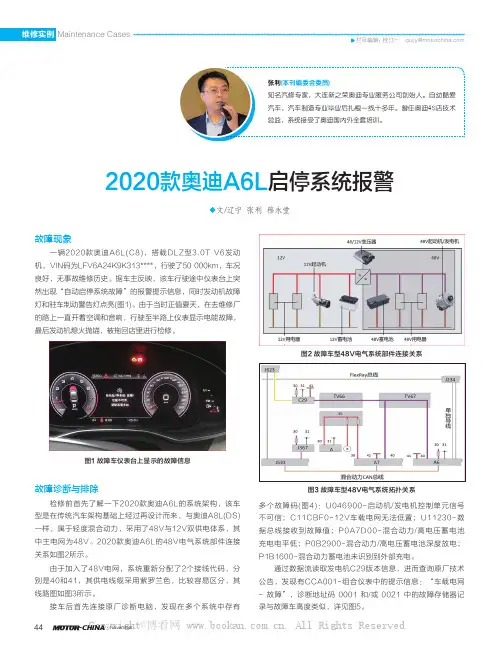

◆文/辽宁 张利 穆永堂2020款奥迪A6L 启停系统报警故障现象一辆2020款奥迪A6L(C8)，搭载DLZ型3.0T V6发动机，VIN码为LFV6A24K9K313****，行驶了50 000km，车况良好，无事故维修历史。

据车主反映，该车行驶途中仪表台上突然出现“自动启停系统故障”的报警提示信息，同时发动机故障灯和驻车制动警告灯点亮(图1)。

由于当时正值夏天，在去维修厂的路上一直开着空调和音响，行驶至半路上仪表显示电能故障，最后发动机熄火抛锚，被拖回店里进行检修。

图1 故障车仪表台上显示的故障信息故障诊断与排除检修前首先了解一下2020款奥迪A6L的系统架构，该车型是在传统汽车架构基础上经过再设计而来，与奥迪A8L(DS)一样，属于轻度混合动力，采用了48V与12V双供电体系，其中主电网为48V。

2020款奥迪A6L的48V电气系统部件连接关系如图2所示。

由于加入了48V电网，系统重新分配了2个接线代码，分别是40和41，其供电线缆采用紫罗兰色，比较容易区分，其线路图如图3所示。

接车后首先连接原厂诊断电脑，发现在多个系统中存有多个故障码(图4)：U046900-启动机/发电机控制单元信号不可信；C11CBF0-12V车载电网无法低置；U11230-数据总线接收到故障值；P0A7D00-混合动力/高电压蓄电池充电电平低；P0B2900-混合动力/高电压蓄电池深度放电；P1B1600-混合动力蓄电池未识别到外部充电。

通过数据流读取发电机C29版本信息，进而查询原厂技术公告，发现有CCA001-组合仪表中的提示信息：“车载电网 - 故障”，诊断地址码 0001 和/或 0021 中的故障存储器记录与故障车高度类似，详见图5。

张利(本刊编委会委员)知名汽修专家，大连新之荣奥迪专业服务公司创始人。

自幼酷爱汽车，汽车制造专业毕业后扎根一线十多年。

曾任奥迪4S店技术总监，系统接受了奥迪国内外全套培训。

奥迪A6L案例合集：A6L2.4行驶中熄火，起动无反应，仪表黑屏等【一】故障现象:A6L2.4行驶中熄火，起动无反应，仪表黑屏车型：A6L2.4 发动机型号：BDW 变速箱型号：故障里程:25600km 故障频次：持续故障现象：现场施救：我站维修人员赶到现场后用VAS5052检测发现动力系统无法达到，于是把车辆拖回站内，故障确认：通过检查发现，钥匙插入点火开关后转向柱能够解锁，仪表黑屏，动力系统控制单元：J623、J104、J234、J217、J431和J540无法达到故障分析：点火开关插入点火锁后能够听到转向柱解锁声音说明J518工作正常，问题应该集中在动力系统上，影响动力系统工作的条件之一是网关15号线是否接通。

通过检查J533的15号线保险丝没爆，但测试保险丝处没有电，顺着电路图查找SC8(5A)处的供电是通过B273由J329（15号继电器）来的，J329继电器的工作受J518控制，通过检查发现J329的控制线路正常，那B273线路没有15号电的唯一原因只有15号继电器不工作，于是我们给其更换了位于驾驶侧下部9座继电器的第一位J329，更换后仪表显示正常，电脑显示动力系统通讯正常，拧动点火开关顺利起动。

排除措施：更换J329继电器。

【二】故障现象：车辆正常行驶急加油收油时发动机前部有时有“咔啦、咔啦”的异响；车型： A6L 发动机型号： BPJ 变速箱型号：01J故障里程 :16300KM 故障频次：偶尔故障分析：首先进行试车，经过长时间的试车确定异响出现的频率与条件，急加油（1000-1500r/min）然后收油的时候，无论是转弯还是直行，有时异响就会在现。

异响类似涨紧器调节的声音，怀疑是皮带涨紧器，调换一个皮带张紧器，检查发电机没有异常。

试车异响还是存在。

先后调换了发电机及皮带，转向助力泵，异响与开空调无关，故障依旧。

发展到后来在原地加油收油有时也有异响，仔细体会方向盘也有振动的感觉，用手握住方向机有明显的振动。

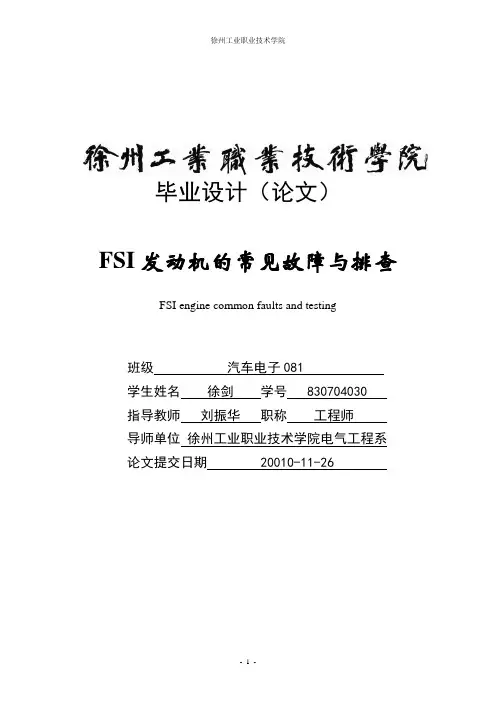

毕业设计（论文）FSI发动机的常见故障与排查FSI engine common faults and testing班级汽车电子081学生姓名徐剑学号 830704030指导教师刘振华职称工程师导师单位徐州工业职业技术学院电气工程系论文提交日期 20010-11-26徐州工业职业技术学院毕业设计（论文）任务书课题名称 FSI发动机常见故障分析与排查课题性质工程设计班级汽车电子 081 学生姓名徐剑学号 830704030指导教师刘振华导师职称工程师一．选题意义及背景通过对奥迪V6 2.8L FSI发动机的各主要组成部分的介绍，对实际应用中奥迪V6 2.8L FSI发动机的常见故障进行分析、排查，并提出解决方案，明确奥迪V6 2.8L FSI发动机的工作原理、常见故障的检修方法及日常维护、保养，具有一定的实用价值。

FSI技术可以使燃料直接注入燃烧室中，在热力学上优于传统的进气歧管喷射系统。

在燃烧室中混合气体可以冷却吸入的新鲜空气，提高混合气体的密度，从而提高负载，同时也减小了发动机爆震的趋势。

该技术可以实现点火定时，有助于提高效率性。

FSI技术还可以提高压缩比，从而提高了压缩机有效性，因此也提高了效率。

这使得FSI发动机可以消耗更少的燃料而达到更高能量和动力性。

配备新款V6 2.8 FSI发动机的奥迪A6L将成为同级别中最为经济的轿车。

与前代发动机相比，这款高度精制的V6发动机经过了很大改进，包含一整套高科技解决方案：FSI汽油直接喷射、创新的气门控制系统“AVS奥迪可变气门升程系统”以及更多有助于减小内部摩擦从而提高能效的举措。

作为奥迪家族V型发动机的成员，2.8 FSI发动机都具有90度的发动机夹角，外形紧凑，重量分别只有165千克。

该发动机能够产生154千瓦(210马力)的输出功率，发动机转速在3000转/分到5000转/分之间峰值扭矩达280牛·米。

奥迪A6L 2.8 FSI车型0-100公里/小时加速时间为8.0秒，最高时速为238公里/小时，平均油耗为8.3升/百公里。

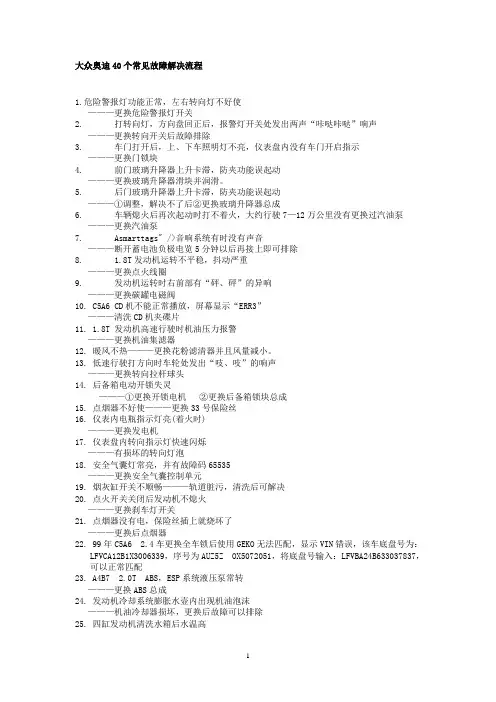

大众奥迪40个常见故障解决流程1.危险警报灯功能正常，左右转向灯不好使———更换危险警报灯开关2. 打转向灯，方向盘回正后，报警灯开关处发出两声“咔哒咔哒”响声———更换转向开关后故障排除3. 车门打开后，上、下车照明灯不亮，仪表盘内没有车门开启指示———更换门锁块4. 前门玻璃升降器上升卡滞，防夹功能误起动———更换玻璃升降器滑块并润滑。

5. 后门玻璃升降器上升卡滞，防夹功能误起动———①调整，解决不了后②更换玻璃升降器总成6. 车辆熄火后再次起动时打不着火，大约行驶7—12万公里没有更换过汽油泵———更换汽油泵7. Asmarttags" />音响系统有时没有声音———断开蓄电池负极电览5分钟以后再接上即可排除8. 1.8T发动机运转不平稳，抖动严重———更换点火线圈9. 发动机运转时右前部有“砰、砰”的异响———更换碳罐电磁阀10. C5A6 CD机不能正常播放，屏幕显示“ERR3”———清洗CD机夹碟片11. 1.8T 发动机高速行驶时机油压力报警———更换机油集滤器12. 暖风不热———更换花粉滤清器并且风量减小。

13. 低速行驶打方向时车轮处发出“吱、吱”的响声———更换转向拉杆球头14. 后备箱电动开锁失灵———①更换开锁电机②更换后备箱锁块总成15. 点烟器不好使———更换33号保险丝16. 仪表内电瓶指示灯亮(着火时)———更换发电机17. 仪表盘内转向指示灯快速闪烁———有损坏的转向灯泡18. 安全气囊灯常亮，并有故障码65535———更换安全气囊控制单元19. 烟灰缸开关不顺畅———轨道脏污，清洗后可解决20. 点火开关关闭后发动机不熄火———更换刹车灯开关21. 点烟器没有电，保险丝插上就烧坏了———更换后点烟器22. 99年C5A6 2.4车更换全车锁后使用GEKO无法匹配，显示VIN错误，该车底盘号为：LFVCA12B1X3006339，序号为AUZ5Z OX5072051，将底盘号输入：LFVBA24B633037837，可以正常匹配23. A4B7 2.0T ABS，ESP系统液压泵常转———更换ABS总成24. 发动机冷却系统膨胀水壶内出现机油泡沫———机油冷却器损坏，更换后故障可以排除25. 四缸发动机清洗水箱后水温高———水箱与水箱框架中间有一隔风胶条脱落，导致电动风扇卡死，不能转动，最终导致电动风扇保险丝烧断，更换新保险丝，取出胶条即可26. 水温高排除方案———①更换节温器———②更换水泵———③正确调整冷却液浓度———④清洗水箱散热器和冷凝器———⑤三元催化器堵塞，更换后可排除———⑥冷却系统正确排气———⑦更换冷却液散热器———⑧风扇控制器损坏27. 发动机冒黑烟———空气流量计损坏或汽油标号不够28. 热车不好着车———喷油嘴渗油（须更换）/水温传感器损坏/碳罐电磁阀损坏29. 打起动没有反应———①变速箱多功能开关损坏———②起动机损坏———③点火开关损坏30. 刹车灯常亮———更换刹车灯开关31. 打开暖风/空调后，出风口不出风，风量开到最大也没有风———鼓风机损坏，或鼓风机调节器损坏32. 发动机热车后，组合仪表内冷却液温度表指针来回摆动———更换冷却温度传感器33. 手自动一体式变速器换挡杆扳到手动方式时组合仪表内档位指示灯无变化———检查换档杆处鱼鳞片上磁铁是否脱落34．安全气囊灯亮，故障码含义为驾驶侧或乘客侧座椅侧气囊线路故障———检查座椅上侧气囊插头连接35．遥控器无反应，室内灯不亮，门灯不亮———14号保险丝损坏，检查门灯线路，前座椅后面的照明灯线路短路，造成烧14号保险（在座椅内部）36．全车自诊断系统都无法进入———倒车雷达控制单元诊断线故障，拨下倒车雷达控制单插头，其它控制单元就可以正常进入了37．内部监控系统不好使，车门上指示灯常亮———传感器损坏，更换后故障排除38．车跑到100km/h时ABS系统自动工作，有轻微制动的感觉，并且刹车踏板能感觉到有轻微振动———轮胎型号不一致、花纹不一致、磨损程度不一样或充气不足39．雨刮片在刮水时抖动———使用3358调整雨刮臂角度40．1.8T发动机机油消耗大，排气冒蓝烟———更换涡轮增压器奥迪常见故障及解决方法（每天３个，你问我答相互学习１机油消耗大，可作机油消耗试验正常数值是每千公里消耗不能超过.0.5Ｌ,如果公里数多的可换其他牌子机油２热车加油不走，可做电脑检测变速箱是否有故障，一般此现象多为变速箱电脑故障Ｃ５Ａ６ＣＶＴ箱子居多Ａ８D3,C6A6L也有３起步慢加速行车闯车怠速表不稳，多为节气门造成，可清洗节气门（此现象不用清洗喷油嘴），这里面有很多花活儿的，要注意。

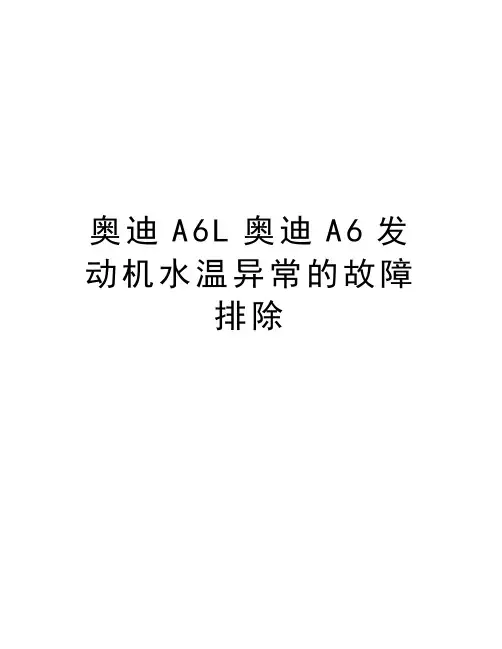

奥迪A6L奥迪A6发动机水温异常的故障排除奥迪A6L奥迪A6发动机水温异常的故障排除一辆德国产奥迪A6轿车，因仪表板上的水温报警图标闪亮报警维修。

奥迪A6L 价格： 34.82-69.60 万元车辆进车间后，将发动机熄火（因发动机水温异常不允许发动机再继续运转），对该车发动机冷却系统进行简单直观的检查。

首先检查冷却液，发现冷却液充足，发动机冷却系统无泄漏现象。

为了证实发动机水温是否异常，维修人员先冷却发动机一段时间，再起动发动机，在暖机过程中就发现仪表板上正在闪烁水温报警图标。

将电脑检测仪接入发动机电控系统中，读取水温在96℃左右，随着发动机的运转，几分钟后水温达到了106℃，并很快升到了120℃！此时发动机储水壶盖处在不断地冒水蒸汽，发动机确实存在水温异常现象。

发动机水温过高导致水温报警在常理之中，但是发动机在暖机过程中，冷却液充足且水温还没有达到正常温度时，仪表盘上的报警显示系统为什么一直闪烁水温异常图标呢？是发动机水温异常报警，还是水温正常的情况下报警呢？看来这起故障不是一般性质的故障，并且综合故障的可能性最大。

也就是说不管发动机水温正常与否，水温报警系统都在报警。

针对上面检查的结果，本着先易后难的维修方法，首先排除发动机冷却系统故障。

对可能引起发动机水温高的电子风扇控制系统进行检查，发现风扇控制系统正常。

当发动机水温达到120℃时，测量散热器上、下水管的温差，发现温差很大。

会不会因发动机节温器不能开启，只能小循环而不能大循环引起发动机水温过高呢？拆下节温器，进行加温检测，水温达到100℃以上时，阀门也无法打开，证明节温器已损坏。

再拆下水泵检查，水泵无损坏现象。

采取清洗散热器、更换节温器的维修方案维修后，起动发动机利用电脑检测仪测量水温参数，经过长时间静态检测，发动机水温在正常范围内。

然后再进行爬坡路试，发动机水温也在正常范围内。

这时，有些维修人员认为是发动机水温异常而引起仪表板上的报警显示系统报警。

维修实例Maintenance Cases栏目编辑：胡凯溶 ******************62·February-CHINA 奥迪A6L 发动机故障灯亮◆文/浙江 余富忠故障现象一辆2009年产的奥迪A6L 2.0TSI，行驶里程65000km。

车主反映发动机故障灯亮，怠速有轻微抖动，加速不如以前。

故障诊断与排除接车后用解码器检查发动机控制系统，有故障码“P0420，催化净化器效率低”，拆下催化净化器进行检查，发现其已经烧结，说明该催化净化器曾经处于高温情况下。

根据以往维修该车型的经验判断，催化净化器烧结的原因一般是发动机工作不良、混合汽太浓等造成汽车尾气中碳氢化合物含量过高，大量的碳氢化合物在催化净化器进行氧化还原反应，使催化净化器温度过高而烧结。

为彻底排除该故障，决定对发动机进行全面检查。

首先检查火花塞，4个火花塞都有积炭，其中3缸稍严重些，检查各缸压力都正常，初步判断是火花塞积炭造成发动机工作不良，混合汽燃烧不完全，从而造成催化净化器烧结。

征求车主同意后，先使用进气系统清洗设备对进气系统进行积炭清洗，在油箱中加入高性能燃油添加剂，更换4个火花塞。

试车行驶20km之后发动机怠速稳定，加速有力，决定将车交还车主使用两天后回厂更换催化净化器。

第三天车辆回厂，车主反映发动机怠速稳定，加速有力。

维修人员更换催化净化器，用解码器清除故障码，启动发动机，当达到正常工作温度后读取怠速状态数据流，实测相关数据见表1，根据数据流分析，相关数据都在正常范围之内，车辆故障应该解决。

试车一切正常后交车，一周后电话回访，车主反映正常。

可是，一个半月后，车主反映发动机故障灯再次点亮。

车辆回厂后我们对该车再次进行检测，依然报P0420故障码。

拆下催化净化器，发现又烧结了。

拆下4个火花塞，都有轻微积炭，但没有第一次那么严重。

催化净化器配件价格较高，更换第二个催化净化器后，我们不敢轻易交车，需要做进一步检查分析。

奥迪维修故障案例奥迪品牌一直是中国豪华汽车市场的领军者，但是面对如此激烈的市场环境以及自身经销商网络的急速发展，也不得不引导经销商们将盈利重心转移到售后服务上。

以下是店铺为大家整理的关于奥迪维修故障案例，欢迎大家前来阅读!奥迪维修故障案例篇1：一辆奥迪A6轿车，当行驶到13万km时，出现冷车难起动，热车时怠速、加速工况均正常。

当时无故障代码显示。

故障诊断与排除经检查发现，各缸高压火花均弱，冷车供油压力正常(各气缸压力都在110kPa以上)。

更换新的点火线圈、高压线、火花塞后，冷车难起动依然存在。

又清洗喷油器后，经观察其喷雾锥角正常，雾化情况良好。

装车后试验，仍旧难以起动。

于是检查了冷起动电控系统，发现冷却液温度传感器电阻值随温度的变化值与标准数据相同，点火开关处有起动开关信号送给电脑。

在无法测得喷油脉冲宽度的情况下，向气缸内喷入少量汽油，冷车起动正常。

原来是因为冷车起动时的喷油量少，才导致冷车起动困难。

从右侧仪表板下拆下ECU，检查其各端子时发现，冷却液温度传感器的插头在制动液液面警报开关插座上，因为该2个插头及插座颜色相近。

而此时制动液液面警报开关的电阻值在560Ω，相当于冷却液温度传感器80℃时的电阻值，通过冷却液温度传感器线路送给ECU的是80℃时热车状态的信号。

因而使ECU发出错误指令，输出80℃时的喷油脉冲，导致喷油时间缩短，冷车时的喷油量减少，导致混合气过稀，造成冷车难起动故障。

奥迪维修故障案例篇2:一辆行驶里程约12.5万km的奥迪a6l2.0t轿车。

用户反映：该车冷却液温度表工作异常。

试车发现，该车冷却液温度表不随发动机温度的上升而逐渐上升，而是当发动机温度正常后，冷却液温度表指针直接就指示到约90℃区域，而且发动机加速时，排气管有黑烟排出。

连接故障检测仪读故障代码，调得了关于“发动机冷却液温度传感器”的故障代码;读取冷却液温度传感器数据，故障检测仪显示为90℃，正常。

从仓库取了一只新的冷却液温度传感器，将其插接到故障车的冷却液温度传感器导线侧连接器上后，读取冷却液温度传感器数据，发现一会儿为-38℃，一会儿又为70℃，来回变化。

奥迪轿车故障案例(五)作者：文/北京李玉茂来源：《汽车维修与保养》 2017年第2期20 奥迪A6转向异响故障现象一辆2006 年产一汽奥迪A6 C6 轿车，搭载2.0L BPJ型涡轮增压发动机，行驶里程236 736km，车主反映启动发动机后转向时有异响。

故障诊断与排除1. 打开发动机舱盖，看到机舱左侧有大量转向助力油，且助力油罐内没有油。

清洗发动机舱，加入助力油，启动发动机转向无异响，行驶20min 后转向沉重，并听见“嗡嗡”异响。

停车检查看到机舱左侧又出现助力油，检查助力油是从油罐通气孔流出。

2. 根据经验，怀疑油罐内的回油管滤网脱落，回油在油罐内产生涡流搅起空气，助力泵将空气吸入系统，含有空气的助力油再回到油罐时从通气孔喷出。

3. 打开助力油罐盖，发现助力油温度很高，用红外线温度计测量油温为110℃，判断是助力油温度过高出现沸腾，使系统内产生气阻而发出异响。

4. 检查助力油散热管正常，助力油回油管正常，用压力表测量助力泵高压端压力，启动发动机待压力升至最高，然后关闭压力表阀门，压力为110bar(1bar=105Pa)，正常。

打开压力表阀门，看到压力一直保持80bar 不能回零，说明高压油管内堵塞。

5. 拆卸检查助力高压油管，看见油管内有白色塑料堵在转向机进油口处( 图35)，使高压油管内的压力长时间过高，助力油过热，转向时高压油管振动并发出异响。

剖开高压油管，发现白色塑料是油管内的脱落物。

更换高压油管后，故障排除。

故障点：助力高压油管损坏。

21 奥迪A6凉车启动困难故障现象一辆2005 年产一汽奥迪A6L C6 轿车，搭载3.0L 型号为BBJ 发动机，行驶里程126615km，车主反映热车启动正常，凉车(5℃以下) 启动困难，温度越低启动则需越多次，出现故障时仪表有多个警报灯点亮。

故障诊断与排除1. 用VAS5052 检测有6 个控制单元无法进入( 图36、图37)，分别是：15 安全气囊、03 制动电控系统、53 停车制动器、02 变速器电控系统、55 大灯照明距离调节装置、01 发动机电控系统。

论文题目：奥迪A6点火系统的检测与维修目录引言 (2)一、奥迪A6L 2.0T点火系统的作用及其组成 (3)（一）点火系的作用 (3)（二）组成 (3)（三）火花塞 (7)（四）火花塞在A6L 2.0T发动机上的功能和作用 (7)（五）火花塞损坏 (8)1.火花塞严重烧蚀 (9)2.火花塞有沉积物 (9)二、奥迪A6L 2.0T点火系统工作原理 (11)（一）点火系统的工作原理 (11)（二）对点火系统的要求 (14)1.能产生足以击穿火花塞间隙的电压 (14)2．火花应具有足够的能量 (14)3．点火时刻应适应发动机的工作情况 (14)三、奥迪A6L 2.0T点火系统故障及案例 (15)（一）电子点火系统使用维修注意事项 (15)（二）故障检查 (16)1.模拟点火信号检查法 (16)2.高压试火法 (16)3.点火系统低压电路部分故障 (16)4.火系统高压电路部分故障 (17)5.故障分析与排除 (17)四、研究 (17)结论 (19)参考文献 (20)致谢 (21)奥迪A6点火系统的检测与维修摘要：进入21世纪以来，汽车电子技术发展很快，科技也不断增加，对汽车诊断检测技术也有着更高的要求，在修理方面，发动机故障更是占据了重要部分，在发动机故障里点火系统的故障也占据了一大半，点火系统是汽车发动机的重要部分，点火系统的强弱大大的影响着发动机的功率油耗和排气及污染。

发动机事情不良，点火系统的故障是汽车行驶经常产生的事情。

于是，许多汽车建造策划就连使用者也不断在寻求机能强大、工作牢靠的点火系统。

系统的电子化，进一步升高点火系统的点火本能，强化运作可靠性，对发动机的油耗和排污的下降，发动机的经济性，能源性再有工作可靠性的进步都发挥了很大的功用，也使电子点火整体尤其是利用了微机掌控的电子点火系统其修理的难度也大大的增长了。

关键字：点火；正时；传感器；控制引言奥迪A6L2.0T发动机点火体系的论述、结合实际举行论证、对事实情况进行归纳、最终比较各种情况得出结论。

《2.0T奥迪A6L发动机故障维修三例》2.0T奥迪A6L轿车采用了2.0升4缸涡轮增压式FSI发动机，可以说这是一款技术非常先进的新型发动机，它将汽油直接喷射燃烧方法的优点与废气涡轮增压技术的动力性完美的结合在一起。

这种发动机结构紧凑，动力性极佳，为人们提供了更多的驾驶乐趣。

FSI是Fuel Stratified Injection的词头缩写，意指燃油分层缸内直接喷射。

燃油分层喷射技术是发动机稀燃技术的一种，发动机混合气中的燃油含量低，空燃比可达25：1以上。

它的特点是在进气道中产生可变涡流，使进气流形成最佳的涡流形态进入燃烧室内，以分层填充的方式推动，使混合气集中在位于燃烧室中央的火花塞周围，燃烧更充分。

它的优点是大幅提高燃油效率的同时又增加了发动机的功率，缺点是对燃油品质的要求很高。

下面是笔者近几年维修这款车时遇到的几例常见故障，总结出来和广大同行共同探讨，不当之处敬请指正。

例一：怠速抖、动力严重不足故障现象：一辆2.0T奥迪A6L轿车已行驶22万公里，感觉近段时间动力在慢慢下降，后来严重到出现无法加速及怠速抖动的现象。

故障诊断：用V AS5051检查有五个故障码——00135燃油系统压力低、00819爆震监测、01089蒸发排放流量故障、08801增压调节机械故障、12555低压燃油超限，以上故障码可以清除。

看怠速数据流——发动机转速680 rpm、水温90°C、喷油脉宽3.0 ms（过大，正常在0.7 ms左右）、进气流量2.0 g/s（一般2.4 g/s）、节气门开度1.6%（一般2.0%）、点火提前角0-3度；进气压力0.35 bar，空燃比传感器2.8V（稀）、λ自学习调节值23%（加浓）。

从这些数据可看出混合气偏稀。

再看两节气门电位计分别为13%和87%，两油门踏板电位计分别为14%和7%都正常。

115组涡轮增压数据也都正常。

103组燃油低压5.6bar正常、但106组燃油高压却只有7.0bar 过低，加速时最高也只能达到30 bar（正常怠速油压50 bar左右，加速可达110 bar）。

案例合集：奥迪A6L仪表内ESP等故障灯报警等案例一：奥迪A6L仪表内ESP等故障灯报警故障现象：一辆奥迪A6L轿车，行驶里程112,000km，客户报修车辆打开点火开关或启动后，仪表内有ESP、制动系统、变速器、电子手刹车、前照灯、安全气囊、转向柱控制的故障灯报警。

故障诊断与排除：根据客户对故障现象的描述，用VAS5052连接诊断插头进行诊断，网关列表内7个动力系统都显示“无法达到”，然后跳到“故障”，不停转换。

分析可能在以下几方面存在问题：①某一个动力控制单元存在故障；②网关故障或网关的线路故障；③动力总线存在故障。

根据上面的分析对车辆进行了检查，在检查各控制单元的时候将各控制单元插头逐一拔掉，判断是否某单个控制单元有问题造成整个动力系统出现故障。

在做这项检查的时候，突然发现只有拔掉变速器控制单元插头后，其他控制单元都显示正常，只有变速器显示“无法达到”。

怀疑是变速器控制单元故障，更换了变速器控制单元匹配后，故障依然存在。

用VAS5052进入动力系统进行检测，显示“变速器控制单元无通讯或不可靠信号”故障，此时怀疑变速器的CAN动力总线有问题造成不通讯？带着这个疑问我们测量变速器总线，正常无短路或断路现象。

然后，对动力总线进行了匹配实验，更换了网关，将左右CAN 总线接口进行了互换，没有效果。

故障现象围绕在变速器电脑方面让人费解，而且变速器电脑和线路基本上经过检查已经不存在问题，我们又将注意力集中到动力总线的线路上，考虑到动力总线的线路较多，我们首先进行波形测量，在测量中发现了问题，从波形中看出是动力总线L线对地存在短路问题。

进一步读取每个动力系统的波形，最终发现转向柱控制单元J527的L 线对地短路，用万用表测量了该线对地的电阻是0。

这说明是动力总线短路造成的故障现象，修复动力总线后，故障排除案例二：新宝来冷凝器泄漏导致压缩机不吸合故障现象：一辆款新宝来，半自动空调，压缩机不吸合。

故障诊断与排除：检测发动机控制单元(备件号06A 906 023 B) 未存储故障码，读取137显示组3区管路压力是0，打开空调1区显示“开”，2区显示“断开”。

标的数据（图2）。

通过故障码以及历史数据，表明该车确实出现过蓄电池电量不足，但是数据中并没有出现过静态电流超标。

维修人员使用电流钳VAS6356检测静态电流，为0.003 A，表明该车确实不存在漏电。

维修人员用诊断仪查看能量临界时的车辆状态数据。

所谓能量临界时的车辆状态，就是因蓄电池电压过低导致车辆无法起动时储存的数据。

从能量临界时的车辆状态数据可以看出（图3），该短的时间内，蓄电池电压快速下降到9.4 V，不可能是车辆漏电所导致。

维修人员怀疑是蓄电池问题，用蓄电池检测仪测试蓄电池的状态，发现蓄电池为坏格电池（图4），表明蓄电池损坏。

故障排除：更换蓄电池后发动机能够顺利起动，故障排除。

机和7挡湿式双离合变速器，行驶里程约2 000 km。

用户反映该车无法起动，希望救援。

检查分析：维修人员到达车辆地点后，检查结果为蓄电池电量不足导致无法起动，将车辆连电起动后开回店内检查电量不足的原因。

到店后维修人员用故障诊断仪VAS6150E 检测，发现网关存储了5个故障码：U104C00——倒车摄像系统控制图1 静态电压低于12.2 V、11.6 V 及静态电流超出上限的数据图3 能量临界时的车辆状态图4 测试蓄电池状态为坏格电池图2 网关历史数据中静态电压过低及静态电流超标记录故障2：2022年产奥迪A6L 无法起动故障现象：一辆2022年产一汽-大众奥迪A6L 轿车，搭载2.0T 发动根据网关的故障码及历史数据，表明该车存在漏电。

于是维修人员用电流VAS6356测量静态电流。

将电流钳夹在蓄电池负极线，经过测试发现静态电为174 mA（图6），远超过标准值，说明该车的确存在漏电。

图6 电流钳测量静态电流超出上限图7 蓄电池正极4条支路（红色线）图5 网关历史数据中静态电压低于12.2 V及静态电流超出上限的记录接下来需要从正极线测量，是哪一条支路存在静态电流超出上限。

该车蓄电池正极有4条支路（图7），分别测量这几条支路上的静态电流，最终在蓄电池熔丝架上的熔丝3（S164）连接的支路上存在静态电流超出上限，静态电流为150 mA。

奥迪a6电控点⽕系统组成原理及故障分析(此⽂档为word格式，下载后您可任意编辑修改！)奥迪A6电控点⽕系统组成原理及故障分析摘要：汽车点⽕系统是汽油发动机的重要组成部分，从最开始的磁电机点⽕系统发展为传统的触点式蓄电池点⽕系统、晶体管辅助点⽕系统、、电控点⽕系统其性能的好坏直接影响着发动机能否正常⼯作。

熟悉点⽕系统的组成和⼯作原理，掌握其故障检修⽅法，是从事汽车维修⼯作的技术⼈员和⼯⼈所必须的。

就在⼆⼗世纪70年代，美国GM公司采⽤了集成电路（IC）点⽕装置，⾼能点⽕（HEI）系统，并在分电器内装上点⽕线圈和点⽕控制线路，⼒图将点⽕系统做成⼀体，这种电路具有结构紧凑、可靠性⾼、成本低、耗电少、不需冷却、响应性好等特点。

后期⼜采⽤数字式点⽕时刻控制系统，称为迈塞（MISAR）系统。

该系统体积⼩，由中央处理器（CPU）、存储器（RAM/ROM）和模/数（A/D）转换器等组成。

系统可根据输⼊的冷却液温度、转速和负荷等信号，计算出最佳点⽕时刻。

美国克莱斯勒公司（Chrysler corporation）⾸先创⽴了模拟计算机对发动机点⽕时刻进⾏控制的控制系统。

传统的点⽕系统，其点⽕时刻的调整是依靠机械离⼼式调节装置和真空式调节装置完成的，由于机械的滞后、磨损及装置本⾝的局限性，故不能保证点⽕时刻在最佳值。

⽽⽤ECU控制的点⽕系统，则可⽅便地解决以上问题。

因为⽤微机可考虑更多的对点⽕提前⾓影响的因素，使发动机在各种⼯况下均能达到最佳点⽕时刻，从⽽提⾼发动机的动⼒性、经济性、改善排放指标。

ECU控制的点⽕系统是随着电⼦技术的进步⽽发展起来的⼀门新技术，也是汽车电⼦化的必然趋势，接下来就浅谈⼀下奥迪A6点⽕系统组成原理及故障分析。

关键词：奥迪A6；电控点⽕系统；组成及原理；故障分析ABSTRACT：Automotive gasoline engine ignition system is an important part, from the beginning of the development of magneto ignition system for traditional contact-type battery ignition system, transistor assisted ignition system, electronic ignition systemA direct impact on the performance of the engine is working. Familiar with the ignition system of the composition and working principle, control over their troubleshooting methods, is engaged in vehicle maintenance technicians and workers needed. To 70 years in the twentieth century, the U.S. GM has used a integrated circuit (IC) ignition, high-energy ignition (HEI) system, and built on in the distributor ignition coil and ignition controlcircuit, trying to make one of the ignition system, which kinds of circuit has a compact structure, high reliability, low cost, low power consumption, without cooling, response and good characteristics. Late and use of digital ignition timing control system, known as the Mai Sai (MISAR) system. The system is small, the central processing unit (CPU), memory (RAM / ROM), and analog / digital (A / D) converters and other components. System can be based on the input coolant temperature, speed and load signal, calculate the best ignition timing. U.S. Chrysler (Chrysler corporation) created the first analog computer to control engine ignition timing control system. Conventional ignition system, the ignition timing adjustment is to rely on mechanical adjustment device and the centrifugal vacuum conditioning plant completed, the lag due to mechanical wear and the limitations of the device itself, it can not guarantee the best value of the ignition timing. The ECU controls the ignition system used, you can easily solve the above problem. Because the computer may consider using more of the factors affecting the ignition advance angle, the engine can achieve the best conditions in a variety of ignition timing to improve engine power, economy and improve the emission targets. ECU controlled ignition system, with the progress of electronic technology developed a new technology, but also the inevitable trend of automotive electronics, the next to look at the Audi A6 ignition system of the composition principle and failure analysis.Key Words：Audi A6; electronic ignition system; composition and theory; failure analysis⽬录绪论.......................................... ......................................... ...............................................第⼀章奥迪A6发动机的新特点...................................................................................第⼆章电脑点⽕控制系统组成................................. ........................... ........................2.1 基本知识................................................. .......................... ................................2.2 微电脑点⽕控制系统电路的识读......................................................................2.3 电路元件连接关系及作⽤..................................................................................2.3.1爆震传感器........................................................................................ .....2.3.2温度传感器........................................................................................ .....2.3.3曲轴位置传感器......................................................................................2.3.4发动机转速传感器...................................................................................2.3.5发动机负荷信号................................................... ............................... ......第三章奥迪A6⼯作原理........................... ......................... ................... ........................3.1点⽕系统有关的传感器及开关信号................................. .......................... ........3.1.1 曲轴转⾓与转速传感器：................................. ....................... .............3.1.2 曲轴基准位置传感器（点⽕基准传感器）：..................... .................3.2点⽕提前⾓.................................................... ................................................. ......3.2.1概念....................................................... ............................................... .....3.2.2发动机启动时点⽕提前⾓的控制：............................ .............................3.2.3发动机启动后点⽕提前⾓的控制................................. ............................3.3 闭合⾓.............................................. ................................................. .....................3.3.1概念：点⽕线圈初级线圈通电时间.............................. ......................... ..3.3.2影响初级线圈通过电流的主要因素有发动机转速和蓄电池电压。
