翻边
5.2翻边
定义：将毛坯或半成品的外边缘或孔边缘沿
一定的曲线翻成竖立的边缘的冲压方法。
图5-9 内孔与外缘翻边零件

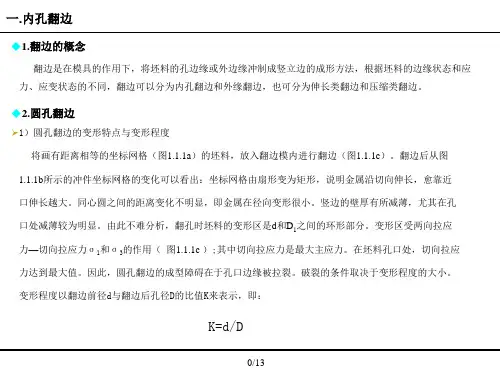

5.2.1内孔翻边
1.内孔翻边的变形特点
图5-10 圆孔翻边及其应力应变分布示意图◆圆孔翻孔时，毛坯变形区受两向拉应力作用，即切向拉应力σ
θ和径向拉应力σr的作用，其中切
向拉应力是最大主应力。
◆翻孔后所得的竖边在边缘部位上的厚度最小，易破裂。
2.圆孔翻边的极限变形程度
圆孔翻边的变形程度用翻边系数m 表示，翻边系数为翻边前孔径d 0与翻边后孔径D 的比值，为： 0
d m D
m 值越小，变形程度越大。
当翻边孔边缘不破裂所能达到的最小翻边变形程度为极限翻边系数，极限翻边系数用m min 表示。
3.内孔翻边的工艺设计
预孔直径d0和翻边高度H
1）一次翻边成形
当翻边系数m大于极限翻边系数m min时，可采用一次翻边成形。
图5-12 平板毛坯一次翻孔预孔孔径：翻边高度：
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
2）拉深后再翻边
当m≤m min时，采用先拉深后翻边的方法
图5-13 拉深件底部冲孔后翻边翻边高度：
拉深高度：
5.2.2平面外缘翻边
◆内凹外缘翻边（伸长类变形，易开裂） ◆外凸缘翻边（压缩类变形，易起皱）
图5-15 外缘翻边
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
谢谢观看。
汽车门柱连接件翻边整形模具设计摘要本说明书在所要加工零件的基础上，经过仔细的论证和计算，完成了本次毕业设计题目的相关内容。
由于此次加工零件的加工工艺复杂，所以不能用一套模具来完成零件的加工，要单独设计两套模具，一套落料冲孔模、一套翻边成型模。
由于模具尺寸较大且不对称，模具的模座和冲头等不是标准件，要另行设计。
在模具设计过程中，主要进行了上下模座的设计，上下垫板的设计，落料和冲孔部分的设计，刃口尺寸的设计及计算，翻边部分的设计及计算，冲裁力的计算，翻边力的计算，压力机的选择，相关标准件的选择，考虑加工的工艺性等。
因被加工的零件窄且长，成形、翻边时不易定位，可能使翻边高度不均匀，在模具设计完成后根据实际加工情况，重新调整板料的尺寸和外形才可以正常加工。
在模具设计过程中，运用CAD技术进行模具结构设计和零件图纸的绘制。
考虑模具整体制造难度较大且整体重量较大，整副模具将增加制造和安装的难度，经过经验及相关计算，可以使用组合分体模具完成该模具的全部制造。
关键字：模具、落料冲孔、翻边成型、标准件。
Automotive Connectors post mold design plastic flangeAbstractThis instruction booklet in must process the components in the foundation, after careful proof and computation, has completed this graduation project topic related content. Because this processing components craft is complex, so we can not use a die to complete the processing of this parts, must alone design two sets of dies, a cutting punched hole die, a upsiding down edges die. Because the mold size is big also is asymmetrical, the die base and punch is not a standard hardware, must separate design. In die design process, mainly process project on the punch set, die set, punch pad, die pad, pierce, forming , tool point design and size calculation, upsiding down edgesof the design and calculation, stamping power calculation, upsiding down edges power calculation, hydraulic machine select, Related standards of standard parts atc. Because the components processes is been narrow also is long, bending and upsiding down edges not positioning, In die design based on the actual completion of the processing, readjusts the sheet size and the contour only then may process normally. In die design process, exertion CAD structural design and layout for the parts drawings. Consider a molding tool a whole manufacturing a difficulty bigger and whole weight to compare greatly, the whole molding tool difficulty of increment manufacturing and fixing, through experience and the related calculation, can use a discrete molding tool of combination to complete all manufacturings of this mold tool.Keyword：die, punched hole, upsiding down edges, standard parts目录引言 (1)第1章设计任务书 (2)第2章确定工艺方案 (3)第3章相关计算 (4)3.1内孔翻边的工艺计算 (4)3.1.1翻边件的口部壁厚 (5)3.1.2翻边力P和翻边功A (5)3.1.3翻边间隙和凸、凹模尺寸 (5)3.2内凹外缘翻边的计算 (6)3.3翻边凹模刃部的入模量 (7)第4章初步选定压力机 (9)4.1压力机类型的选择 (9)4.2压力机规格的选择 (9)第5章模具安装 (11)第6章翻边模具主要零件的结构设计与加工工艺 (12)6.1模具材料的选用 (12)6.2模具的总体设计 (12)6.3工作零件的结构设计 (12)6.4 模架、模柄的选择 (14)6.5螺钉的选择 (14)第7章成形模具凸凹模的数控加工工艺分析 (15)7.1 产品分析 (15)7.2 成型零件结构与分析 (15)7.3 工艺分析 (15)7.3.1工艺基准选择 (16)7.3.2装夹方式的选择 (16)7.3.3加工顺序安排 (16)7.4 基于MaterCAM的数控加工工艺过程 (17)7.5 分析与小结 (17)第8章选定设备 (19)总结 (20)参考文献 (22)引言模具是用以限定生产对象的形状和尺寸的装置。
第2章产品工艺分析以及工艺方案的确定产品介绍材料：08 板厚：1mm 生产纲领：10万件/年尺寸如图所示课题介绍本次课题主要是分析该产品的工艺性,绘制产品的三维图,在多种工艺方案中选择其最优冲压工艺方案,然后进行工艺计算、确定其模具结构并设计其模具。
2.1 产品冲压工艺性分析冲压工艺设计主要包括冲压件的工艺性分析和冲压工艺方案的确定两个方面的内容。
良好的工艺性和合理的工艺方案可以用最小的材料消耗最少的工序数量和工时稳定地获得符合要求的优质产品并使模具结构简单模具寿命高因而可以减少劳动量和冲裁成本。
2.2工艺方案确定1）方案只有一种该工件包括折弯、压平1.折弯——压平1定位套2.凸轮把手3盖板.3.3.3压力机的选择压力机型号的确定主要取决于冲压工艺的要求和冲模结构情况，结合已求得的两幅模具的总压力F1=418KN,F2=311KN，查文献[1]表22.6-19选择公称压力F=630KN的开式压力机JB23—63和公称压力F=250KN 的开式压力机JB23—25。
装式特点。
冲孔废料由冲孔凸模冲入凹模洞口中，积聚到一定数量，由下模漏料孔排出，不必清除废料。
工件表面平直度较差，凸凹模承受张力较大。
但模具结构简单，操作方便。
经分析，此工件按IT14级加工制造，平直度要求较高，工件精度要求也较高。
所以从工件的加工精度考虑，采用正装复合模。
4.1.1翻孔翻边模工作零件的设计1.凹模（1）凹摸结构尺寸的确定。
凹模的刃口形式考虑到零件形状所以采用圆形刃口凹模。
凹模外形尺寸主要包括凹模厚度H凹模壁厚c凹模周径D0。
（2）凹模厚度的确定。
由模具结构得凹模厚度尺寸H=16mm。
（3）凹模壁厚的确定。
可取c=（ 1.5~2）H=2mm。
（4）凹模周径的确定。
孔口尺寸b=40mm D=46mm查文献[1]表22.5-18材料选用T10A热处理淬火58~62HRC。
其结构与尺寸如图所示2.凸模凸模长度尺寸与凹模和凸模固定板的厚度有关。

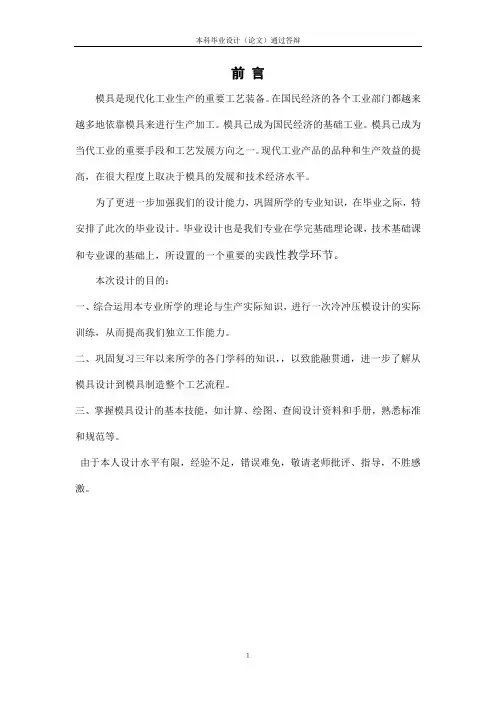

前言模具是现代化工业生产的重要工艺装备。
