模具设计课程设计说明书班级： 05010903姓名：常剑学号： 2009301233指导老师：蒋建军康永刚时间： 2012年10月1目录第一章概论 (3)第二章工件工艺性分析及方案确定 (8)第三章排样计算等 (11)第四章冲裁力及压力中心计算 (14)第五章主要工作部分尺寸计算 (16)第六章凸模、凹模及凸凹模的结构设计及校核 (19)第七章主要零部件设计 (24)2第一章概论1.1引言日常生产、生活中所使用到的各种工具和产品，大到机床的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳，无不与模具有着密切的关系。

模具的形状决定着这些产品的外形，模具的加工质量与精度也就决定着这些产品的质量。

因为各种产品的材质、外观、规格及用途的不同，模具分为了铸造模、锻造模、压铸模、冲压模等非塑胶模具，以及塑胶模具。

随着科学技术的进步和工业生产的迅速发展，冲压加工技术的应用愈来愈广泛，模具成形已成为当代工业生产的重要手段。

1.2冲压模地位及我国冲压技术1.2.1冲压模相关介绍冷冲压:是在常温下利用冲模在压力机上对材料施加压力，使其产生分离或变形，从而获得一定形状、尺寸和性能的零件的加工方法。

冲压可分为五个基本工序：冲裁、弯曲、拉深、成形和立体压制。

冲压模具:在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）。

冲压模按照工序组合分为三类：单工序模、复合模和级进模。

复合模与单工序模相比减少了冲压工艺，其结构紧凑，面积较小；冲出的制件精度高，工件表面较平直，特别是孔与制件的外形同步精度容易保证；适于冲薄料，可充分利用短料和边角余料；适合大批量生产，生产率高，所以得到广泛应用，但模具结构复杂，制造困难。

冲压模具是冲压生产必不可少的工艺装备，是技术密集型产品。

冲压件的质量、生产效率以及生产成本等，与模具设计和制造有直接关系。

模具设计与制造技术水平的高低，是衡量一个国家产品制造水平高低的重要标志之一，在很大程度上决定着产品的质量、效益和新产品的开发能力。

冲孔加翻边钣金模具设计
设计的零件冲压成型模样图如下：
技术要求：
1：为标公差尺寸按QB/JU01.001-2006
2: 未注折弯内径R0.3，为注圆角R0.5。

3：零件外表要求平整，五凹坑，无擦伤，无划伤
4：落料，冲孔毛刺高度小于0.1MM，方向朝内部，边缘毛刺不允许有挂，划手现象。

5：直径2.5的翻边孔允许有不影响使用的梅花裂纹。

6：该零件的成型模借用后面板《JUW8.041.00005762》，冲孔改变。

注：是已做的钣金模具
模具的总装主视图如上。

模具的总装俯视图如上。

下面就是我所设计模具的选材和加工，主要是针对模版以至于冲孔的小件就不多讲。

根据模具总的组装主
视图一次往下设计。

下面所有的图都是CAD-2007版本上截图下来的
上模座加工要求如下。

这个是上托板我们也俗称它叫上模座作用：模具的基座，所有的钣都紧紧固定在模座上，模具装夹到冲压机上。

通常都是装夹模座。

我们选择的材料是45钢（注：上下模座都用45号钢，下模座就不说选材问题）。

选择45钢的原因有两点：1：在价格方面比较便宜而且上模座厚度一般比较厚。

（注：我现在设计的模具上模座厚度达到35MM,我在钣金模具厂见过最厚的上模座达到55MM）
2：45号钢为优质碳素结构用钢，硬度不宜用来且削加工，模具中常用来做模版。

法兰冲模设计目录任务书 (3)第1章冲压件的工艺分析 (4)1.1 冲裁工艺性 (4)1.2 翻边工艺性 (4)1.3 判断能否一次性翻边成功 (5)第2章确定工艺方案 (5)2.1 初步确定加工方案 (6)2.2 冲压方案的制定 (6)第3章排样及材料利用率的计算 (8)3.1计算预冲孔的大小 (8)3.2 确定排样方式 (9)3.3 计算材料利用率 (10)第4章冲压设备的确定 (12)4.1 冲裁力的计算 (12)4.2 计算压力中心 (14)4.3 冲压设备的确定 (14)第5章模具主要工作部分尺寸的确定 (14)5.1 落料刃口尺寸 (14)5.2冲孔刃口尺寸 (15)5.3 翻边刃口尺寸 (16)第6章模具结构和主要零部件设计 (17)6.1 模架的选择 (17)6.2主要零部件设计 (18)6.3 冲压模具装配图 (19)参考文献 (21)致谢 (22)第1章冲压件的工艺分析该法兰为落冲孔翻边件，材料为08F钢，材料厚度1mm，生产批量为大批量。

工艺性分析内容如下：1.1 冲裁工艺性08F钢为普通碳素结构钢，具有较好的冲裁成形性能，和良好的塑形成型能力。

由零件简图2-1可见，该工件的加工涉及到落料、冲孔、翻边或拉深等工序成形。

该零件的外径为Φ90mm,属于小制件，形状简单且对称，适于冲裁加工。

查《冷冲压模具设计与制造》表2.3冲压件内、外形所能达到的经济精度，因制件形状简单、对称，冲裁件内外形所能达到的经济精度为IT12-IT13。

90-0.5+0.5 2.25+1 5-0.5+1由以上分析可知，该零件可以用普通冲裁的加工方法制得。

1.2 翻边工艺性图1—11.翻边工件边缘与平面的圆角半径r=(2～3)t2.翻边的高度h=5≥1.5r=1.53.翻边的相对厚度d/t=9.38>(1.7～2),所以翻边后有良好的圆筒壁4.冲孔毛刺面与翻边方向相反，翻边后工件质量没大影响。

5.查《中国模具设计大典》第3卷，第35页，K.W.I扩孔实验，预加工孔Φ9.38可扩孔到Φ35左右，而制件为Φ18，即满足翻边性能。

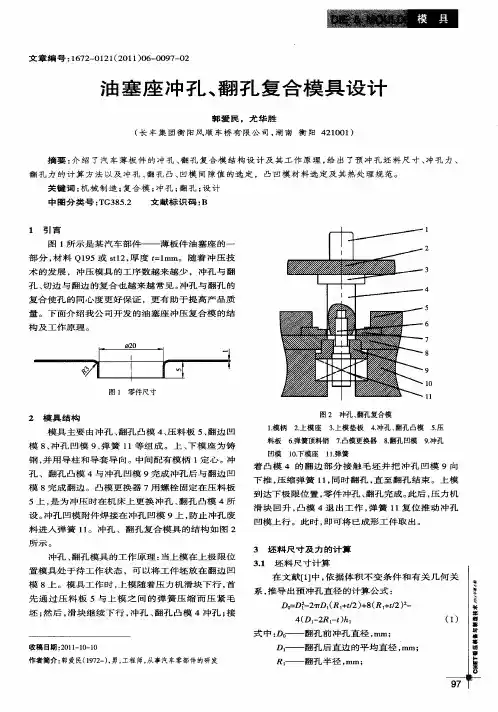

小钣金件冲孔翻边复合模设计摘要：钣金零件上的翻边孔通常首先使用冲底孔后翻边，然后使用两个冲压形模具。

此冲孔程序通常适用于大型板金零件。

对于小型和不规则钣金零件，从冲孔翻边创建复合模具是很有用的，因为定位精度差，输出数量少，并且零件很难获得。

关键词：小钣金件；冲孔；翻边；复合模具随着现代工业技术的迅猛发展，各种模具运用越来越普及，正在汽车、航天、消费电子、仪器和医疗设备等领域得到应用。

冷冲模占行业总产量约40%的模具，，其中模具安装在压机中，并在室温下对材料施加压力，以创建分离、造型或连接，从而得到具有特定形状、大小和特性的零件。

一、冲孔翻孔工序介绍冷冲压工艺有不同的分类方法，可根据不同的分类方法分为离和成形工艺，翻边是其中一个过程。

这是在模具影响下开发的方法。

它将孔的边或工件的外侧边推至垂直边。

但是，如果工件弯曲，则工件的变形仅限于弯曲曲线的圆形部分。

翻边时，工件的圆角部分和边缘必须参与变形。

两者都属于变形带，因此翻边时的变形比弯曲时复杂得多，从而使翻边过程更加有难度。

根据工件边的状态和应力以及各种变形状态，可将翻边分为外缘和内孔翻边，或分为伸长和压缩类。

内孔翻边是冲压过程。

在冲孔过程中，孔边上的直线材料会镜像到先前弯曲的工件上。

根据孔的形状，内孔翻边也可以分为圆孔和异型孔翻边。

二、冲孔翻孔复合模结构五金钣金件通常有一个内孔翻边过程，设计用于攻丝，并从制造零件之间的螺纹连接开始。

大多数常规翻孔方法是冲压一个非常小的预应力孔，然后翻孔两种程序的传统程序可分为三类。

方法1:单工序，如果单工序模具，则必须创建两组模具，冲压一个模具并翻孔以创建另一个模具冲压设备占用两套。

此冲压工艺需要大量人力、较长的交货时间、较低的加工精度、较高的生产成本、较长的生产周期和较低的生产率。

方式2:级进模成形。

这是通过在模具的两个位置形成来实现的，这些需要在两个模具之间进行相对精确的定位，以确保制造精度。

该方法与前者相比具有一定的优势:它提高了零件生产的准确性和效率。

薄板小孔冲孔翻边工艺分析及模具设计1 引言某家电零件的底板如图1所示，生产中需要多道工序才能完成成形加工，在首次生产工艺中，将冲孔翻边分两道工序，又有7个M3mm和4个月M4mm内螺纹孔，冲孔翻边后需要攻牙加工，加工工作量大，产品质量不稳定。

该零件质量的优劣，直接影响到整机质量的优劣。

为了提高产品质量，提高生产效率，必需对产品生产工艺进行改进，满足生产需求。

2 零件、冲孔翻边工艺分析该零件见图1，材料为A3冷轧板，料厚t=0.8mm，成形加工后，表面喷漆处理，该零件外形较大、复杂，是一种典型的家电结构零件，需要多道工序，才能完成成形加工。

为了降低模具的加工难度，充分利用公司现有的设备，结合实际加工能力，经过研究分析，确定零件的加工工序为:①落料;②冲孔I(冲散热孔)③冲孔II(冲安装孔及翻边预冲孔);④冲孔翻边;⑤攻牙;⑥折弯I;⑦折弯II;⑧铆固定柱;共需要8道工序，才能完成零件成形加工，这是一种常用的冲压工艺方法。

在生产过程中，零件的翻边孔质量差，11个翻边孔中常有翻边后不完整的孔产生，造成零件不合格而且孔翻边后需要攻牙加工，当翻边孔不完整时，螺丝孔的牙也不完整。

同时，攻牙加工是手工操作的，工人的劳动强度大，生产效率低，并且攻牙的质量不稳定，这也是产品质量不稳定的重要根源。

3 冲孔翻边工艺分析当冲孔翻边分在两道工序时，冲孔翻边的预冲孔(小孔)冲完后，在下一道工序完成翻边，当翻边预冲孔与翻边凹模孔不同心时，翻边后该翻边孔就不完整由于该零件外形较大，又是薄板，落料后零件已有弯曲或扭曲，在翻边时，必然会出现翻边预冲孔与翻边凹模孔不同心的现象，造成翻边孔破孔。

经过研究分析后认为，将冲孔翻边在一道工序内完成，这样可以避免出现翻边孔破孔的现象，其工作过程是，凸模先冲预冲孔，凸模继续进给一小段，然后完成翻边。

它在液压机床上加工是最理想的，在冲床上也能完成冲孔翻边。

在冲床上，利用冲床的特性，在冲床滑块的上止点附近完成预冲孔，到冲床滑块的下止点完成翻边，压料是用弹簧来实现的，到滑块的下止点弹簧压力最大，冲床可承载的压力也最大。

汽车门柱连接件翻边整形模具设计摘要本说明书在所要加工零件的基础上，经过仔细的论证和计算，完成了本次毕业设计题目的相关内容。

由于此次加工零件的加工工艺复杂，所以不能用一套模具来完成零件的加工，要单独设计两套模具，一套落料冲孔模、一套翻边成型模。

由于模具尺寸较大且不对称，模具的模座和冲头等不是标准件，要另行设计。

在模具设计过程中，主要进行了上下模座的设计，上下垫板的设计，落料和冲孔部分的设计，刃口尺寸的设计及计算，翻边部分的设计及计算，冲裁力的计算，翻边力的计算，压力机的选择，相关标准件的选择，考虑加工的工艺性等。

因被加工的零件窄且长，成形、翻边时不易定位，可能使翻边高度不均匀，在模具设计完成后根据实际加工情况，重新调整板料的尺寸和外形才可以正常加工。

在模具设计过程中，运用CAD技术进行模具结构设计和零件图纸的绘制。

考虑模具整体制造难度较大且整体重量较大，整副模具将增加制造和安装的难度，经过经验及相关计算，可以使用组合分体模具完成该模具的全部制造。

关键字：模具、落料冲孔、翻边成型、标准件。

Automotive Connectors post mold design plastic flangeAbstractThis instruction booklet in must process the components in the foundation, after careful proof and computation, has completed this graduation project topic related content. Because this processing components craft is complex, so we can not use a die to complete the processing of this parts, must alone design two sets of dies, a cutting punched hole die, a upsiding down edges die. Because the mold size is big also is asymmetrical, the die base and punch is not a standard hardware, must separate design. In die design process, mainly process project on the punch set, die set, punch pad, die pad, pierce, forming , tool point design and size calculation, upsiding down edgesof the design and calculation, stamping power calculation, upsiding down edges power calculation, hydraulic machine select, Related standards of standard parts atc. Because the components processes is been narrow also is long, bending and upsiding down edges not positioning, In die design based on the actual completion of the processing, readjusts the sheet size and the contour only then may process normally. In die design process, exertion CAD structural design and layout for the parts drawings. Consider a molding tool a whole manufacturing a difficulty bigger and whole weight to compare greatly, the whole molding tool difficulty of increment manufacturing and fixing, through experience and the related calculation, can use a discrete molding tool of combination to complete all manufacturings of this mold tool.Keyword：die, punched hole, upsiding down edges, standard parts目录引言 (1)第1章设计任务书 (2)第2章确定工艺方案 (3)第3章相关计算 (4)3.1内孔翻边的工艺计算 (4)3.1.1翻边件的口部壁厚 (5)3.1.2翻边力P和翻边功A (5)3.1.3翻边间隙和凸、凹模尺寸 (5)3.2内凹外缘翻边的计算 (6)3.3翻边凹模刃部的入模量 (7)第4章初步选定压力机 (9)4.1压力机类型的选择 (9)4.2压力机规格的选择 (9)第5章模具安装 (11)第6章翻边模具主要零件的结构设计与加工工艺 (12)6.1模具材料的选用 (12)6.2模具的总体设计 (12)6.3工作零件的结构设计 (12)6.4 模架、模柄的选择 (14)6.5螺钉的选择 (14)第7章成形模具凸凹模的数控加工工艺分析 (15)7.1 产品分析 (15)7.2 成型零件结构与分析 (15)7.3 工艺分析 (15)7.3.1工艺基准选择 (16)7.3.2装夹方式的选择 (16)7.3.3加工顺序安排 (16)7.4 基于MaterCAM的数控加工工艺过程 (17)7.5 分析与小结 (17)第8章选定设备 (19)总结 (20)参考文献 (22)引言模具是用以限定生产对象的形状和尺寸的装置。

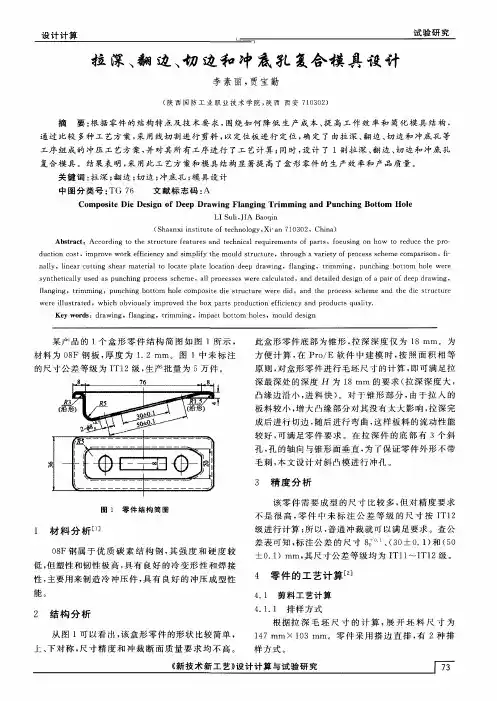

Qq：联系815862347毕业设计（论文）任务书设计（论文）题目：落料、冲孔、拉深、翻边复合模系：专业：班级：学号：学生：指导教师：接受任务时间教研室主任（签名）系主任（签名）1．毕业设计（论文）的主要内容及基本要求内容：如图所示的零件（1）生产批量：大批量；（2）材料：08（3）材料厚度：t=1.5㎜要求：（1）要有目录、设计任务书及产品图；（2）零件工艺性、经济性分析；（3）冲压零件工艺方案的拟定；（4）模具类型及结构形式的选择、排样方式、材料利用率的计算；（5）冲裁力的计算、压力中心的确定；（6）模具主要零件的确定（选择、设计和必要的计算）、压力机的选择等；（7）绘制正规的模具0#装配图一张，要求有正视图、俯视图、排样图、零件图、技术要求及明细栏；（8）绘制模具的主要零件图六张（或折合0#图纸一张），要求用计算机绘制图纸，说明书按照学院规定采用电子版格式毕业论文不少于2万字，图纸总工作量为折合0#图纸二张。

2．指定查阅的主要参考文献及说明（1）中国模具标准件手册.中国模具工业协会标准委员会编.上海科学普及出版社，1989（2）冷冲压国家标准.国家标准总局.中国标准出版社,1989（3）冷冲压工艺与模具设计.姜奎华.机械工业出版社,2002（4）模具制造工艺.黄毅宏.机械工业出版社,2004（5）冲模图册.李天佑.机械工业出版社,1998（6）冷冲模设计.丁聚松.机械工业出版社,2004（7）模具设计与制造简明手册.冯柄亮等.上海科技业出版社,2002（8）冷冲压与塑性成型——工艺与模具设计.翁其金.机械工业出版社,1990（9）冷冲模设计(第2版),赵孟栋主编.北京:机械工业出版社,1997（10）冲压手册.王孝培主编.北京:机械工业出版社,1990（11）冲压工艺学.肖景容,姜奎华主编.北京:机械工业出版社,19903摘要本设计说明书分析了零件冲压成形的工艺特点，介绍了封盖落料、冲孔、拉深翻边复合模的工作原理和结构设计过程，设计了一副包含落料、冲孔、拉深、翻边的复合模，该模具设计合理，结构紧凑,可靠性好，装、拆、修磨方便,模具使用性能良好，应用广泛。

冲压模具翻孔预冲孔的计算冲压模具设计中的翻孔和预冲孔是常见的操作，用于加工板材或金属工件上的孔洞。

本文将介绍冲压模具翻孔和预冲孔的计算原理和方法。

1.翻孔的计算方法：翻孔是通过模具的冲击作用将材料冲出一定形状的孔洞，其计算方法如下：(1)计算翻孔的直径：翻孔的直径可以根据翻边高度和材料厚度来计算，一般来说，翻孔直径应为翻边高度的1.5到2倍。

(2)计算翻孔的深度：翻孔的深度可以根据翻边高度和钢板的硬度来计算，一般来说，翻孔的深度应为翻边高度的1.5到2倍。

2.预冲孔的计算方法：预冲孔是在冲压模具中先冲制一个小直径的孔洞，然后再进行下一步的冲裁操作，其计算方法如下：(1)计算预冲孔的直径：预冲孔的直径可以根据材料的厚度和孔洞形状来计算，一般来说，预冲孔的直径应为材料厚度的0.6到1倍。

(2)计算预冲孔的间距：预冲孔的间距可以根据模具的结构和冲裁方式来计算，一般来说，预冲孔的间距应保持在材料厚度的2到3倍。

3.翻孔和预冲孔的计算实例：假设要设计一个冲压模具用于加工厚度为2mm的钢板上的孔洞，根据上述的计算方法，可以进行如下计算：(1)翻孔的计算：根据翻边高度的要求，假设翻边高度为5mm，则翻孔的直径应为7.5mm到10mm之间。

根据钢板的硬度，可以计算出翻孔的深度应为7.5mm 到10mm之间。

(2)预冲孔的计算：根据材料的厚度，假设预冲孔的直径为1.2mm到2mm之间。

根据模具的结构和冲裁方式，假设预冲孔的间距为4mm到6mm之间。

以上仅为一个简单的计算实例，实际的冲压模具设计需要考虑更多的因素，如材料的性质、模具的结构和冲裁方式等。

因此，在进行冲压模具翻孔和预冲孔的计算时，需要根据具体情况进行综合考虑和计算。

在冲压模具设计中，翻孔和预冲孔的计算是非常重要的一步，直接影响到模具加工的质量和效率。

因此，在进行冲压模具翻孔和预冲孔的计算时，需要充分考虑材料的性质、模具的结构和冲裁方式等因素，并进行合理的计算和优化。

冲压模具毕业设计零件(doc 17页)2009冲压模具毕业设计零件零件一：图1 所示右内筒支撑板外形较复杂，材料为08F，厚度1.6mm,生产批量30万，成形工艺包括冲裁、弯曲、压筋等工序。
