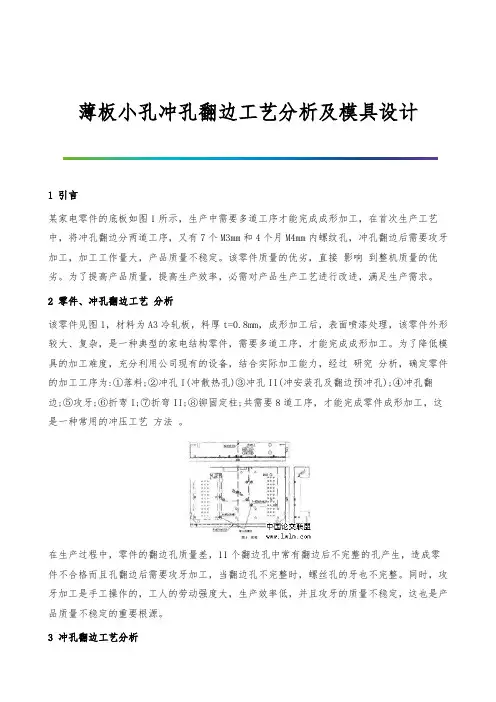

薄板小孔冲孔翻边工艺分析及模具设计1 引言某家电零件的底板如图1所示,生产中需要多道工序才能完成成形加工,在首次生产工艺中,将冲孔翻边分两道工序,又有7个M3mm和4个月M4mm内螺纹孔,冲孔翻边后需要攻牙加工,加工工作量大,产品质量不稳定。
该零件质量的优劣,直接影响到整机质量的优劣。
为了提高产品质量,提高生产效率,必需对产品生产工艺进行改进,满足生产需求。
2 零件、冲孔翻边工艺分析该零件见图1,材料为A3冷轧板,料厚t=0.8mm,成形加工后,表面喷漆处理,该零件外形较大、复杂,是一种典型的家电结构零件,需要多道工序,才能完成成形加工。
为了降低模具的加工难度,充分利用公司现有的设备,结合实际加工能力,经过研究分析,确定零件的加工工序为:①落料;②冲孔I(冲散热孔)③冲孔II(冲安装孔及翻边预冲孔);④冲孔翻边;⑤攻牙;⑥折弯I;⑦折弯II;⑧铆固定柱;共需要8道工序,才能完成零件成形加工,这是一种常用的冲压工艺方法。
在生产过程中,零件的翻边孔质量差,11个翻边孔中常有翻边后不完整的孔产生,造成零件不合格而且孔翻边后需要攻牙加工,当翻边孔不完整时,螺丝孔的牙也不完整。
同时,攻牙加工是手工操作的,工人的劳动强度大,生产效率低,并且攻牙的质量不稳定,这也是产品质量不稳定的重要根源。
3 冲孔翻边工艺分析当冲孔翻边分在两道工序时,冲孔翻边的预冲孔(小孔)冲完后,在下一道工序完成翻边,当翻边预冲孔与翻边凹模孔不同心时,翻边后该翻边孔就不完整由于该零件外形较大,又是薄板,落料后零件已有弯曲或扭曲,在翻边时,必然会出现翻边预冲孔与翻边凹模孔不同心的现象,造成翻边孔破孔。
经过研究分析后认为,将冲孔翻边在一道工序内完成,这样可以避免出现翻边孔破孔的现象,其工作过程是,凸模先冲预冲孔,凸模继续进给一小段,然后完成翻边。
它在液压机床上加工是最理想的,在冲床上也能完成冲孔翻边。
在冲床上,利用冲床的特性,在冲床滑块的上止点附近完成预冲孔,到冲床滑块的下止点完成翻边,压料是用弹簧来实现的,到滑块的下止点弹簧压力最大,冲床可承载的压力也最大。
钣金件翻边孔冲压工艺的研究钣金件翻边孔冲压工艺是一种常用的钣金加工方法,广泛应用于制造行业中。
本文将对钣金件翻边孔冲压工艺进行研究,主要包括工艺原理、工艺流程、工艺参数的选择以及应用案例等方面。
钣金件翻边孔冲压工艺是指在钣金件上进行翻边和冲孔操作的一种加工方法。
其目的是通过翻边将钣金件的边缘区域形成立体结构,提高钣金件的强度和刚度。
通过冲孔操作,使钣金件产生孔洞,以便于后续的组装和使用。
钣金件翻边孔冲压工艺的流程一般包括以下几个步骤:首先是对钣金件进行切割和下料,将钣金件的尺寸剪裁到所需的大小。
然后,在钣金件的边缘区域进行翻边操作,将边缘折弯成所需的立体结构。
接下来,根据设计要求,在钣金件上进行冲孔操作,形成所需的孔洞。
对加工后的钣金件进行去毛刺和抛光等表面处理工艺,使其达到表面平整的要求。
在钣金件翻边孔冲压工艺中,工艺参数的选择起着关键作用。
首先是对翻边工艺参数的选择,包括翻边角度、翻边厚度和翻边长度等。
这些参数的选择要根据钣金件的材料和尺寸进行合理的确定。
其次是对冲孔工艺参数的选择,包括冲孔孔径、冲孔模具和冲孔力等。
这些参数的选择也要根据钣金件的设计要求和材料性质进行适当调整。
钣金件翻边孔冲压工艺在实际应用中有着广泛的适用性。
以汽车制造为例,在汽车车身的制造中,钣金件翻边孔冲压工艺常常被用于制作车门、车顶和车身侧板等零部件。
通过翻边和冲孔操作,可以使这些零部件具有较高的强度和刚度,并且方便后续的组装工作。
类似地,在电器制造和建筑行业等领域,钣金件翻边孔冲压工艺也得到了广泛的应用。
目录第1章概论 (2)1.1冲压模地位及冲模技术 (2)1.2.1冲压模相关介绍 (2)1.2.2冲模在现代生产中的地位 (3)第2章冲压件的工艺分析 (3)2.1 冲裁工艺性 (3)2.2 翻边工艺性 (4)2.3 工艺方案的确定 (4)2.3.1 初步确定加工方案 (4)2.3.1 冲压方案的制定 (5)第3章冲压设备的确定 (7)3.1 冲裁力的计算 (7)3.2 计算压力中心 (7)3.3 冲压设备的确定 (8)第4章模具主要工作部分尺寸的确定 (8)4.2冲孔刃口尺寸 (8)4.3 翻边刃口尺寸 (9)第5章模具结构和主要零部件设计 (10)5.1 模架的选择 (10)5.2冲孔凸模的设计 (10)5.3 凹凸模的设计 (11)5.4 翻边凹模的设计 (11)5.5 其他部件的设计 (12)第六章装配图装配 (12)6.1 装配图 (13)参考文献 (14)总结.........................................................................................................................第一章概论1.1引言日常生产、生活中所使用到的各种工具和产品,大到机床的底座、机身外壳,小到一个胚头螺丝、纽扣以及各种家用电器的外壳,无不与模具有着密切的关系。
模具的形状决定着这些产品的外形,模具的加工质量与精度也就决定着这些产品的质量。
因为各种产品的材质、外观、规格及用途的不同,模具分为了铸造模、锻造模、压铸模、冲压模等非塑胶模具,以及塑胶模具。
随着科学技术的进步和工业生产的迅速发展,冲压加工技术的应用愈来愈广泛,模具成形已成为当代工业生产的重要手段。
1.2冲压模地位及我国冲压技术1.2.1冲压模相关介绍冷冲压:是在常温下利用冲模在压力机上对材料施加压力,使其产生分离或变形,从而获得一定形状、尺寸和性能的零件的加工方法。
板孔翻边模具课程设计一、课程目标知识目标:1. 学生能够理解板孔翻边模具的基本结构及其工作原理。
2. 学生能够掌握模具设计的基本流程,包括图纸分析、参数计算、结构设计等。
3. 学生能够了解板孔翻边模具在制造业中的应用和重要性。
技能目标:1. 学生能够运用CAD软件进行板孔翻边模具的设计与绘制。
2. 学生能够通过实际操作,掌握模具的组装和调试技巧。
3. 学生能够运用所学知识解决板孔翻边模具在实际应用中遇到的问题。
情感态度价值观目标:1. 培养学生对模具设计与制造的浓厚兴趣,激发其创新意识。
2. 培养学生团队合作精神,提高沟通与协作能力。
3. 增强学生对于国家制造业发展的责任感,树立正确的职业观。
课程性质分析:本课程为实践性较强的课程,以模具设计与制造为核心,结合实际应用,培养学生具备一定的工程实践能力和创新意识。
学生特点分析:高二年级学生已经具备一定的机械基础知识,具有较强的动手能力和探究欲望,对于实际操作和工程应用有较高的兴趣。
教学要求:1. 教学内容与实际应用紧密结合,注重培养学生的实践操作能力。
2. 教学过程中注重启发式教学,引导学生主动探究、积极思考。
3. 教师要关注学生的个体差异,因材施教,提高教学质量。
二、教学内容1. 板孔翻边模具结构及工作原理:介绍模具的组成、功能及其在冲压加工中的应用,结合教材相关章节,让学生理解模具的关键技术参数。
- 教材章节:第三章 冲压模具设计基础2. 模具设计基本流程:讲解图纸分析、参数计算、结构设计等步骤,使学生掌握模具设计的方法和技巧。
- 教材章节:第四章 冲压模具设计流程与实例3. CAD软件应用:教授CAD软件的基本操作,以板孔翻边模具为例,进行设计与绘制实践。
- 教材章节:第五章 计算机辅助设计(CAD)4. 模具组装与调试:指导学生进行板孔翻边模具的实际操作,包括组装、调试及优化。
- 教材章节:第六章 冲压模具的组装与调试5. 模具应用案例分析:分析板孔翻边模具在实际生产中的应用案例,使学生了解模具在制造业中的重要性。
薄板小孔冲孔翻边工艺分析及模具设计
1 引言
某家电零件的底板如图1所示,生产中需要多道工序才能完成成形加工,在首次生产工艺中,将冲孔翻边分两道工序,又有7个M3mm和4个月M4mm内螺纹孔,冲孔翻边后需要攻牙加工,加工工作量大,产品质量不稳定。
该零件质量的优劣,直接影响到整机质量的优劣。
为了提高产品质量,提高生产效率,必需对产品生产工艺进行改进,满足生产需求。
2 零件、冲孔翻边工艺分析
该零件见图1,材料为A3冷轧板,料厚t=0.8mm,成形加工后,表面喷漆处理,该零件外形较大、复杂,是一种典型的家电结构零件,需要多道工序,才能完成成形加工。
为了降低模具的加工难度,充分利用公司现有的设备,结合实际加工能力,经过研究分析,确定零件的加工工序为:①落料;②冲孔I(冲散热孔)③冲孔II(冲安装孔及翻边预冲孔);④冲孔翻边;⑤攻牙;⑥折弯I;⑦折弯II;⑧铆固定柱;共需要8道工序,才能完成零件成形加工,这是一种常用的冲压工艺方法。
在生产过程中,零件的翻边孔质量差,11个翻边孔中常有翻边后不完整的孔产生,造成零件不合格而且孔翻边后需要攻牙加工,当翻边孔不完整时,螺丝孔的牙也不完整。
同时,攻牙加工是手工操作的,工人的劳动强度大,生产效率低,并且攻牙的质量不稳定,这也是产品质量不稳定的重要根源。
3 冲孔翻边工艺分析
当冲孔翻边分在两道工序时,冲孔翻边的预冲孔(小孔)冲完后,在下一道工序完成翻边,当翻边预冲孔与翻边凹模孔不同心时,翻边后该翻边孔就不完整由于该零件外形较大,又是薄板,落料后零件已有弯曲或扭曲,在翻边时,必然会出现翻边预冲孔与翻边凹模孔不同心的现象,造成翻边孔破孔。
经过研究分析后认为,将冲孔翻边在一道工序内完成,这样可以避免出现翻边孔破孔的现象,其工作过程是,凸模先冲预冲孔,凸模继续进给一小段,然后完成翻边。
它在液压机床上加工是最理想的,在冲床上也能完成冲孔翻边。
在冲床上,利用冲床的特性,在冲床滑块的上止点附近完成预冲孔,到冲床滑块的下止点完成翻边,压料是用弹簧来实现的,到滑块的下止点弹簧压力最大,冲床可承载的压力也最大。
为了改变攻牙加工工艺,决定选用三棱自攻螺丝代替机牙螺丝。
三棱自攻螺丝的特点是:选用匹配的底孔,利用螺丝上锋利的螺牙,在紧锁力的作用下,螺丝切人孔内,使螺丝锁紧,同时螺丝能在孔内攻出完整的螺牙。
这样,攻牙加工就可以取消了,使零件的加工质量由手工操作控制改为由模具加工来控制,使加工工艺合理化。
工艺改进后,可将原工序③、④合并在一副模具上,工序⑤取消。
更改后加工工序为:①落料;②冲孔I(冲散热孔);③冲孔II(冲安装孔及冲孔翻边);④折弯I;
⑤折弯II;⑥铆固定柱;共需要6道工序完成零件加工。
4 模具设计
该模具为冲孔2工序,冲孔用两个圆孔来定位,该工序共有圆孔7-Φ2.6mm,4-Φ3.3mm,2-Φ3.5mm,2-Φ5mm,24-Φ5.4mm,2-Φ6mm,2-Φ8mm,6-Φ11mm,长圆孔2-10.6mmx12mm,方孔4-3mm·2mm,其中冲孔翻边为7-Φ2.6mm,4-Φ3.3mm,由于模具外形较大,必需在60t以上冲床才能安装使用。
模具采用正装式冲孔、冲孔翻边复合模结构,模具结构见图3所示。
