连续退火炉Continuous AnnealingFurnace基础知识1.炉型的选择和应用,采用什么炉子退火,主要根据产品种类和钢种特性决定(表6-21)表6-21各类不锈钢退火炉型选择钢种热轧后冷轧后马氏体钢罩式炉(BAF)连续退火炉铁素休钢罩式炉(BAF)连续退火炉奥氏体钢连续退火炉连续退火炉热轧后的马氏体钢通过BAF在大于A3温度条件下退火。
使热轧后的马氏体组织在保温的条件下充分转化奥氏体组织,然后缓冷至一定温度这时完全转变为铁素体组织,消除了热轧后的马氏体组织。
另外,在保温期间碳化物也得到均匀分布。
热轧后的铁素体钢几乎总有一些马氏体,因此往往也选用BL 炉。
当然,对于单相铁素体钢,热轧后不存马氏体,采用AP(H)炉退火更合理。
热轧后奥氏体钢需通过退火使碳化物溶解和快速冷却防止再析出,所以只能用AP(H)炉。
至于冷却后不锈钢的退火,都是通过再结晶消除加工硬化而过到过到目的的。
奥氏体不锈钢除此之外,还要使冷轧时产生的形变马氏体转变为奥氏体,因此都用AP(C) BA 这样的连续炉退火。
如果用BL 炉,则存在以下问题:1. 不管在什么条件下退火,由于退火时间长表面都会氧化,生成不均匀的铁鳞,存在显著的退火痕迹 2. 退火温度较高时,容易粘结和发生层间擦伤等表面缺陷。
⑵退火条件①退火条件的确定按下面的程序框图确定退火条件。
应注意的事项:用记的加工制造方法变化或对材质的要求变动时,应修订退火条件。
初期阶段没有充分把握,应按用户对退火产品的质量评价判定退火条件是否合适。
再结晶特性调查用碳矽棒热处理作实验(画出硬度曲线、晶粒度曲线、确认金相组织)退火温度设定设定退火温度上、下限值及退火时间出炉口目标材料温度的设定设定材温仪表指示值的目标值(上、下限温度)各段炉温和机组速度设定根据理论计算进行初步设定机组实际运行试验确认燃烧状况(烧咀负荷等)和通板状况(机组速度、除鳞性前后操作状况)判定性能是否合格根据检查标准判定退火条件确定前部工序,如炼钢、热轧、甚至冷轧的条件发生变化,需要修改冷轧后的退火条件。

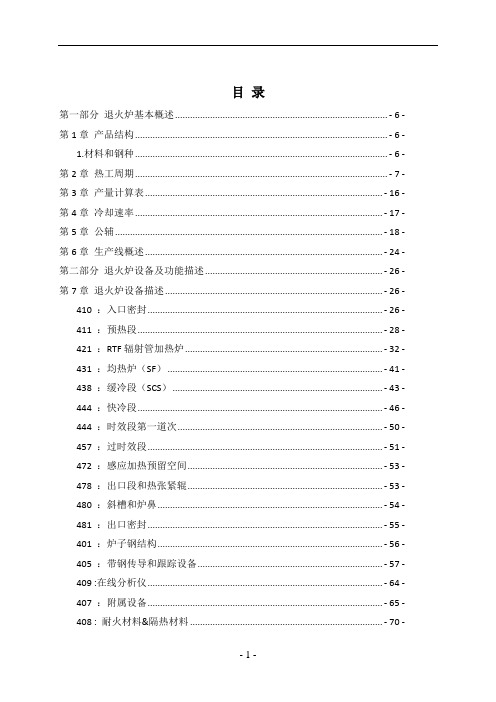

目录第一部分退火炉基本概述..................................................................................... - 6 - 第1章产品结构..................................................................................................... - 6 -1.材料和钢种..................................................................................................... - 6 - 第2章热工周期..................................................................................................... - 7 - 第3章产量计算表............................................................................................... - 16 - 第4章冷却速率................................................................................................... - 17 - 第5章公辅........................................................................................................... - 18 - 第6章生产线概述............................................................................................... - 24 - 第二部分退火炉设备及功能描述....................................................................... - 26 - 第7章退火炉设备描述....................................................................................... - 26 - 410 :入口密封.............................................................................................. - 26 - 411 :预热段.................................................................................................. - 28 - 421 :RTF辐射管加热炉............................................................................... - 32 - 431 :均热炉(SF) ...................................................................................... - 41 - 438 :缓冷段(SCS) .................................................................................... - 43 - 444 :快冷段.................................................................................................. - 46 - 444 :时效段第一道次.................................................................................. - 50 - 457 :过时效段.............................................................................................. - 51 - 472 :感应加热预留空间.............................................................................. - 53 - 478 :出口段和热张紧辊.............................................................................. - 53 - 480 :斜槽和炉鼻.......................................................................................... - 54 - 481 :出口密封.............................................................................................. - 55 - 401 :炉子钢结构.......................................................................................... - 56 - 405 :带钢传导和跟踪设备.......................................................................... - 57 - 409 :在线分析仪.............................................................................................. - 64 - 407 :附属设备.............................................................................................. - 65 - 408 : 耐火材料&隔热材料 ............................................................................. - 70 -第8章镀后冷却部分........................................................................................... - 78 - 620 :合金化部分.......................................................................................... - 78 - 628 :合金化后保温炉.................................................................................. - 78 - 635 : 空气垫稳定装置.................................................................................... - 82 - 646 :塔顶辊前空气冷却.............................................................................. - 83 - 646 :塔顶辊后空气冷却.............................................................................. - 84 - 486 :水冷器(水淬系统).......................................................................... - 85 - 487 :蒸汽排除系统...................................................................................... - 87 - 488 :挤干辊单元.......................................................................................... - 88 - 489 :干燥器.................................................................................................. - 89 - 490 :冷却塔钢结构...................................................................................... - 90 - 第9章介质供给系统........................................................................................... - 91 - 402 :流体供给系统...................................................................................... - 91 - 第10章工艺过程控制和热工设备..................................................................... - 96 -1.概述............................................................................................................... - 96 -2.炉子基本概览............................................................................................. - 100 -3.喷气预热段................................................................................................. - 101 -3.1入口密封........................................................................................... - 101 -3.2保护气体循环回路........................................................................... - 101 -4.RTF/SF废气排放环路................................................................................. - 103 -4.1基本结构........................................................................................... - 103 -4.2废气从加热段到集气室................................................................... - 103 -4.3废气从加热段到集气室................................................................... - 104 -4.4回热系统........................................................................................... - 105 -5.辐射管加热段(RTF)............................................................................... - 106 -5.1助燃空气分配管路........................................................................... - 106 -5.2燃气分配管路................................................................................... - 107 -5.3辐射管炉膛....................................................................................... - 109 -5.4开-关脉冲点火控制模式.................................................................. - 111 -5.5烧嘴点火和火焰检测....................................................................... - 113 -6.均热段(SF) ............................................................................................. - 115 -6.1温度控制........................................................................................... - 116 -7.缓冷段(SCS) ........................................................................................... - 117 -7.1主要区域温度控制........................................................................... - 117 -7.2冷却功能........................................................................................... - 119 -7.3加热功能........................................................................................... - 120 -7.4 SCS段设备功能清单.................................................................... - 122 -8.快冷段-第一通道........................................................................................ - 123 -8.1主炉膛的冷却功能........................................................................... - 124 -8.2带钢温度控制................................................................................... - 126 -8.3风箱移动........................................................................................... - 127 -8.4顶部和底部转向辊区域加热功能................................................... - 128 -8.5 RCS段设备功能清单 ...................................................................... - 129 -9.快冷段-下降通道炉膛................................................................................ - 131 -9.1主要区域........................................................................................... - 131 -9.2顶部和底部转向辊区域................................................................... - 132 -9.3 RCS下降通道设备功能清单 .......................................................... - 132 -10.过时效段(OAS) .................................................................................... - 133 -10.1温度控制......................................................................................... - 133 -10.2 RCS下行炉膛设备清单 ................................................................ - 135 -11.出口段(ES) ........................................................................................... - 135 -11.1出口段加功能热设备清单 ............................................................. - 135 -11.3炉鼻 ................................................................................................. - 137 -11.4炉鼻内气体湿度 ............................................................................. - 137 -12.保护气体(PAG) .................................................................................... - 137 -12.1 N2和H2分配布置 ........................................................................ - 138 -12.2 N2&H2管路................................................................................... - 138 -12.3混合站(数量:3)....................................................................... - 139 -12.4保护气体分配................................................................................. - 140 -12.5 N2吹扫........................................................................................... - 140 -13.炉子压力控制........................................................................................... - 141 -13.1压力监控......................................................................................... - 143 -13.2炉压范围划分的组织原理............................................................. - 144 -14.保护气体分析........................................................................................... - 145 -14.1露点分析(H2O),H2%,O2 ppm,O2%分析.......................... - 146 -14.2便携式O2%/CO ppm/NOx/CO2分析仪 ...................................... - 146 -14.3废气管路(集气室出口)............................................................. - 147 -14.4分析仪特性..................................................................................... - 147 -15.H2泄漏检测 .............................................................................................. - 148 -16.介质供给系统........................................................................................... - 149 -16.1压缩空气和仪表空气功能描述..................................................... - 149 -16.2冷却水功能描述............................................................................. - 149 -16.3事故水............................................................................................. - 150 -16.4脱盐水............................................................................................. - 150 -17.高温计....................................................................................................... - 150 -17.1楔口高温计..................................................................................... - 150 -17.2扫描温度计..................................................................................... - 151 -18.纠偏单元................................................................................................... - 152 -19.带钢张力测量........................................................................................... - 154 -20.镀后冷却塔............................................................................................... - 155 -20.1可动感应加热和可动均热机构..................................................... - 155 -20.2可移动均热..................................................................................... - 155 -20.3固定均热1#段................................................................................ - 156 -20.4固定均热2#段................................................................................ - 156 -20.5 GA后均热功能设备清单 .............................................................. - 157 -20.6空气缓冲垫..................................................................................... - 157 -20.7第一空气冷却段............................................................................. - 158 -21.镀后冷却塔-下行部分.............................................................................. - 159 -21.1第二空气冷却................................................................................. - 159 -21.3挤干辊............................................................................................. - 161 -第11章退火炉自动化系统(FAS)-L2 ............................................................ - 163 -1.FAS 过程控制 ............................................................................................. - 164 -2.FAS应用软件功能 ...................................................................................... - 165 -3.系统在稳态和过度状态下运行................................................................. - 173 -4.炉子自动化系统环境................................................................................. - 181 -5.硬件和软件配置......................................................................................... - 184 -6.FAS L2计算机系统构架理念 ..................................................................... - 185 -第一部分退火炉基本概述第1章产品结构1.材料和钢种11.2.FIVES STEIN 产品结构(见附表)第2章热工周期表2-1炉子热工周期冷却塔热工周期·灵活的合金化保温炉:至少12均热时间。

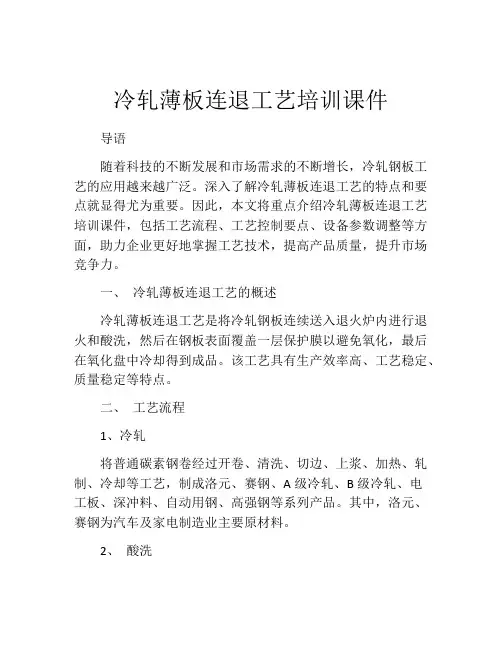

冷轧薄板连退工艺培训课件导语随着科技的不断发展和市场需求的不断增长,冷轧钢板工艺的应用越来越广泛。
深入了解冷轧薄板连退工艺的特点和要点就显得尤为重要。
因此,本文将重点介绍冷轧薄板连退工艺培训课件,包括工艺流程、工艺控制要点、设备参数调整等方面,助力企业更好地掌握工艺技术,提高产品质量,提升市场竞争力。
一、冷轧薄板连退工艺的概述冷轧薄板连退工艺是将冷轧钢板连续送入退火炉内进行退火和酸洗,然后在钢板表面覆盖一层保护膜以避免氧化,最后在氧化盘中冷却得到成品。
该工艺具有生产效率高、工艺稳定、质量稳定等特点。
二、工艺流程1、冷轧将普通碳素钢卷经过开卷、清洗、切边、上浆、加热、轧制、冷却等工艺,制成洛元、赛钢、A级冷轧、B级冷轧、电工板、深冲料、自动用钢、高强钢等系列产品。
其中,洛元、赛钢为汽车及家电制造业主要原材料。
2、酸洗经冷轧后的钢板表面会残留一些氧化铁皮或其他杂质,严重影响钢板质量。
酸洗的主要作用是去除这些氧化铁皮和杂质,保证钢板表面光洁度和耐腐蚀性。
主要使用的酸洗液是硫酸和盐酸混合液体。
3、退火退火是为了消除钢板的应力和提高其机械性能。
退火过程中需要注意温度、时间和气氛的合理配合,从而提高钢板的质量。
4、抛光在钢板表面抛光,使钢板表面光洁平滑并增加柔韧性,更进一步提高钢板的产品质量。
5、包装对于冷轧后的钢板,需要对其进行优质的包装,保证其运输和使用过程中的安全性,从而达到最终客户的满意度。
三、工艺控制要点1、轧制质量控制冷轧的轧制过程中对钢板的损伤和畸变要进行精度控制,必须保持精度和质量的稳定性。
2、退火控制退火过程中要进行不同酸洗液的选用和浓度的控制,调整温度和时间,控制气氛,保证钢板表面质量和机械性能稳定。
3、包装控制包装是保证冷轧薄板质量的最后一道工序,需要注意包装方式、包装材料的选择和捆绑强度的控制。
四、设备参数调整1、冷轧机对于不同规格和材质的钢板,需要进行冷轧机参数的调整,包括轧辊的尺寸、轧辊的形状和轧机的工作模式,以确保冷轧质量。

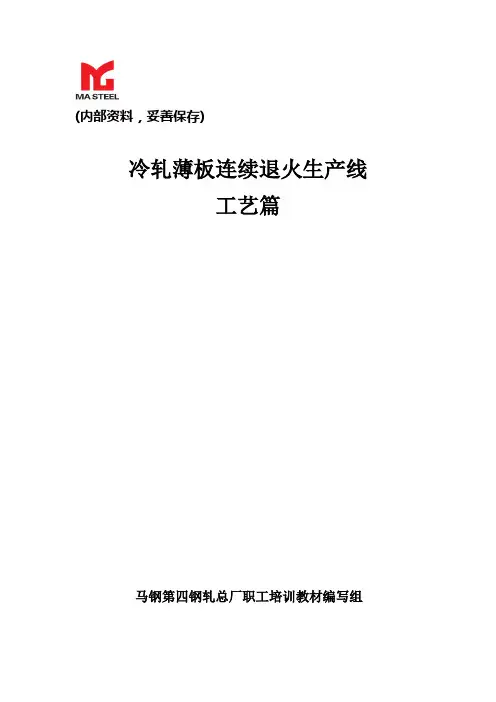

(内部资料,妥善保存)冷轧薄板连续退火生产线工艺篇马钢第四钢轧总厂职工培训教材编写组前言钱海帆(签名)2005年9月连续退火生产线工艺篇编写:审稿:2005年9月目录第一章总论 (5)第一节什么是退火 (5)第二节退火的主要目的 (5)第三节冷轧带钢的再结晶退火 (5)第四节连续退火的优点 (6)第五节连退机组选型 (7)第二章连退线生产工艺及生产组织 (7)第一节连退线生产工艺 (7)第二节产品大纲 (12)第三节基本工艺参数 (17)第四节活套特性及功能 (20)第五节其他要考虑的问题 (21)第六节退火工艺参数 (23)第七节产能计算 (24)第八节钢卷时间图表理论计算 (48)第一章总论第一节什么是退火退火是将钢加热到临界点以上,保温后再缓慢冷却的一种热处理工艺。
第二节退火的主要目的1)降低钢的硬度。
2)提高塑性,消除冷加工硬化,便于后续冷变形加工。
3)消除组织缺陷,改善钢的性能。
4)消除钢中残余内应力,稳定组织,防止变形。
5)均匀钢的组织和化学成分第三节冷轧带钢的再结晶退火退火是冷轧带钢生产中最主要的热处理工序之一。
冷轧中间退火的目的主要是使受到高度冷加工硬化的金属重新软化,对于大多数钢带来说,这种处理基本上是再结晶退火。
在退火前面的冷轧工序中,带钢经60%~90%以上的大压下率冷轧,晶粒组织被延伸和硬化,这样的带钢几乎不能进行任何进一步的加工成形。
因此为了成形加工,必须进行再结晶退火,适当调整退火晶粒的成长和恢复所需的塑性。
同时为了得到良好的成形性,期望形成一致的适合成形的结晶织构。
这就是进行退火的目的。
再结晶是将冷变形后的金属加热到一定的温度后,在原来的变形组织中重新产生了无畸变的新晶粒,而性能也发生了明显的变化,并恢复到完全软化状态的过程。
它是为了提高位错的运动能力,使它们相互抵消,以此来消除经冷冲、冷轧或冷拉后产生的加工硬化,起到降低金属的强度、硬度,而提高它的塑性和韧性的作用,使金属的机械性能恢复到冷变形前的状态。

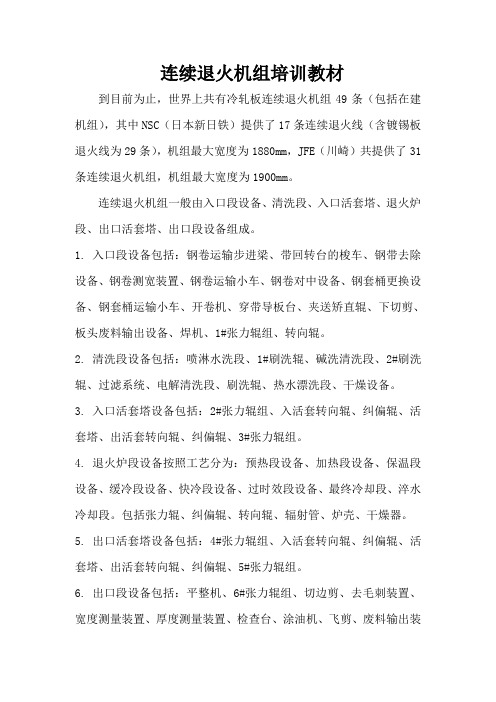

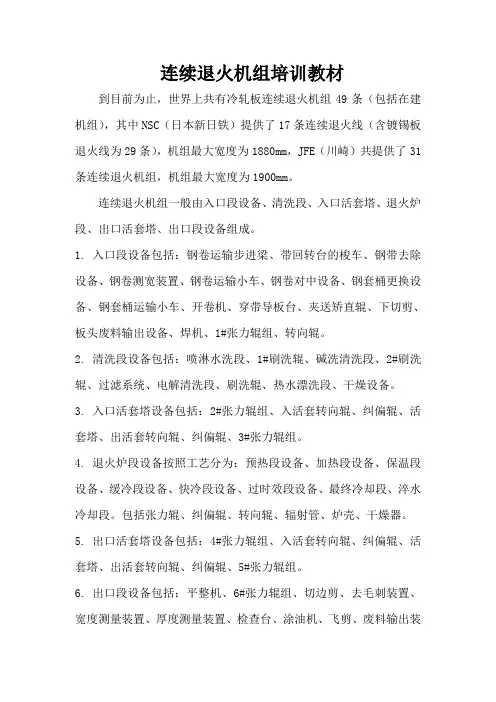

连续退火机组培训教材到目前为止,世界上共有冷轧板连续退火机组49条(包括在建机组),其中NSC(日本新日铁)提供了17条连续退火线(含镀锡板退火线为29条),机组最大宽度为1880mm,JFE(川崎)共提供了31条连续退火机组,机组最大宽度为1900mm。
连续退火机组一般由入口段设备、清洗段、入口活套塔、退火炉段、出口活套塔、出口段设备组成。
1.入口段设备包括:钢卷运输步进梁、带回转台的梭车、钢带去除设备、钢卷测宽装置、钢卷运输小车、钢卷对中设备、钢套桶更换设备、钢套桶运输小车、开卷机、穿带导板台、夹送矫直辊、下切剪、板头废料输出设备、焊机、1#张力辊组、转向辊。
2.清洗段设备包括:喷淋水洗段、1#刷洗辊、碱洗清洗段、2#刷洗辊、过滤系统、电解清洗段、刷洗辊、热水漂洗段、干燥设备。
3.入口活套塔设备包括:2#张力辊组、入活套转向辊、纠偏辊、活套塔、出活套转向辊、纠偏辊、3#张力辊组。
4.退火炉段设备按照工艺分为:预热段设备、加热段设备、保温段设备、缓冷段设备、快冷段设备、过时效段设备、最终冷却段、淬水冷却段。
包括张力辊、纠偏辊、转向辊、辐射管、炉壳、干燥器。
5.出口活套塔设备包括:4#张力辊组、入活套转向辊、纠偏辊、活套塔、出活套转向辊、纠偏辊、5#张力辊组。
6.出口段设备包括:平整机、6#张力辊组、切边剪、去毛刺装置、宽度测量装置、厚度测量装置、检查台、涂油机、飞剪、废料输出装置、7#张力辊组、转向夹送辊、导板台、卷曲机、助卷器、边部对中系统、卸料小车、钢卷称重装置、步进梁钢卷运输系统、钢带打捆机、标签粘贴设备。
连续退火机组各段设备的功能描述如下:1.入口段设备:将不满足工艺要求的来料切除后,将满足工艺要求的原料钢卷按顺序头尾焊接在一起,为机组的连续生产准备2.清洗段设备:使用化学脱脂、机械刷洗和电解清洗的方法,去除冷轧带钢表面残存的轧制油及其他表面污迹。
3.入口活套塔:正常情况下活套中有带钢,保证当入口段停车换钢卷和焊接时,退火炉工艺段的全速生产。
退火炉培训一、中外炉公司总体概况;二、不锈钢生产中退火的主要目的及退火炉的特点;三、冷线连续退火炉的概况;四、冷线连续退火炉设备部分;五、冷线连续退火炉界面部分;六、中外炉业绩部分;七、日金工修磨机组参观部分;一、中外炉公司总体概况:自1945年日本中外炉株式会社正式成立之日起,它就是一个靠科技驱动的公司,在热工技术领域不断发展创新科技。
中外炉的核心竞争力在于研发和设计。
同时致力于工程技术与产品技术的完美融合。
特别是有效的整合研发、设计和制造的资源,打破了各个部门之间职责权限的障碍,充分的信息沟通可以充分的分享核心技术的发展并且促进工艺技术的革新。
中外炉高度重视国内和海外设计、采购和生产基地的优化,引入尖端设计和分析工具的,并获得了ISO 14001 认证和ISO 9001 认证。
二、不锈钢生产中退火的主要目的及退火炉的特点:1、不锈钢生产中退火的主要目的:(1)奥氏体不锈钢退火的主要目的:奥氏体不锈钢带中含有大量的镍、锰等奥氏体形成元素,即使在常温下也是奥氏体组织,但是钢中含碳较多时,热轧后会析出碳化物。
另外,晶粒也会因加工硬化而变形。
奥氏体不锈钢可能含有质量分数不大于0.08%或不大于0.15%的碳,而碳在奥氏体中有一定的溶解度。
这种钢的退火是将钢加热到退火温度,使析出的碳化物在高温下充分固溶在奥氏体中,然后迅速冷却,使溶入奥氏体中的碳保持在常温。
同时,在退火中调整晶粒度,以达到软化的目的。
(2)铁素体不锈钢退火的主要目的:铁素体不锈钢通常没有γ→α转变,在高温和常温下都是铁素体组织。
但是当钢中含有一定的碳、氮等奥氏体形成元素时,即使有很高的铬含量,高温时也会部分形成奥氏体,在热轧后的冷却过程中也会发生马氏体转变,使钢硬化。
因此这类钢的退火目的是一方面使其在轧制中被拉长的晶粒变成等轴晶粒;另一方面是使马氏体分解为铁素体和晶粒状碳化物,以达到软化的目的。
(3)马氏体不锈钢退火的主要目的:马氏体不锈钢在高温下为奥氏体,热轧冷却过程中发生马氏体相变,常温下得到高硬度的马氏体组织。
教案首页8月份技能大师师带徒培训第一课时钢热处理工艺的四把火之钢的退火退火:将钢加热到一定温度后炉冷处理正火:将钢加热到一定温度后空冷处理淬火:将钢加热到一定温度后水冷或油冷处理回火:将淬火过的钢重新加热到一个温度冷却退火是生产中常用的预备热处理工艺。
大部分机器零件及工、模具的毛坯经退火后,可消除铸、锻及焊件的内应力与成分的组织不均匀性;能改善和调整钢的力学性能,为下道工序作好组织准备。
对性能要求不高、不太重要的零件及一些普通铸件、焊件,退火可作为最终热处理。
钢的退火是把钢加热到适当温度,保温一定时间,然后缓慢冷却,以获得接近平衡组织的热处理工艺。
退火的目的在于均匀化学成分、改善机械性能及工艺性能、消除或减少内应力并为零件最终热处理作好组织准备。
钢的退火工艺种类颇多,按加热温度可分为两大类:一类是在临界温度(Ac3或Ac1)以上的退火,也称为相变重结晶退火。
包括完全退火、不完全退火、等温退火、球化退火和扩散退火等;另一类是在临界温度(Ac1)以下的退火,也称低温退火。
包括再结晶退火、去应力和去氢退火等。
按冷却方式可分为连续冷却退火及等温退火等。
8月份技能大师师带徒培训第二课时钢热处理工艺的四把火之钢的淬火与回火钢的淬火与回火是热处理工艺中很重要的、应用非常广泛的工序。
淬火能显著提高钢的强度和硬度。
如果再配以不同温度的回火,即可消除(或减轻)淬火内应力,又能得到强度、硬度和韧性的配合,满足不同的要求。
所以,淬火和回火是密不可分的两道热处理工艺。
2.1 钢的淬火淬火是将钢加热到临界点以上,保温后以大于临界冷却速度(Vc)冷却,以得到马氏体或下贝氏体组织的热处理工艺。
2.2 钢的回火回火是将淬火钢加热至A1点以下某一温度保温一定时间后,以适当方式冷到室温的热处理工艺。
它是紧接淬火的下道热处理工序,同时决定了钢在使用状态下的组织和性能,关系着工件的使用寿命,故是关键工序。
回火的主要目的是减少或消除淬火应力;保证相应的组织转变,使工件尺寸和性能稳定;提高钢的热性和塑性,选择不同的回火温度,获得硬度、强度、塑性或韧性的适当配合,以满足不同工件的性能要求。
