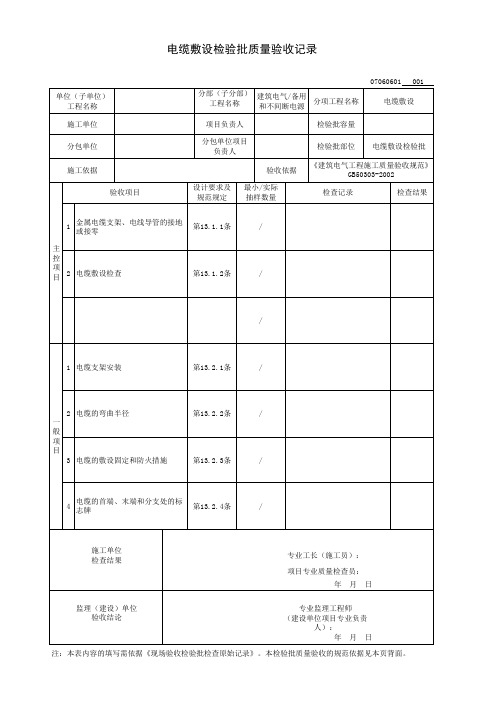

电缆敷设检验批质量验收记录07060601

电缆架设安装和架设内电缆敷设检验批质量验收记录1. 项目信息- 项目名称：[项目名称]- 项目编号：[项目编号]- 安装日期：[安装日期]- 施工单位：[施工单位]- 监理单位：[监理单位]2. 安装和架设内电缆敷设检验批信息- 检验批编号：[检验批编号]- 施工区域：[施工区域]- 设备名称：[设备名称]- 规格型号：[规格型号]- 数量：[数量]3. 检验项目及结果3.1 电缆架设安装检验项目及结果- 安装位置合理性：[合格/不合格]- 固定方式：[合格/不合格]- 连接方式：[合格/不合格]- 绝缘保护措施：[合格/不合格]- 地线安装：[合格/不合格]- 其他：[合格/不合格]3.2 架设内电缆敷设检验项目及结果- 敷设位置合理性：[合格/不合格]- 弯曲半径：[合格/不合格]- 敷设张力：[合格/不合格]- 保护措施：[合格/不合格]- 其他：[合格/不合格]4. 检验结果经过检验，电缆架设安装和架设内电缆敷设检验批的质量验收结果如下：- 电缆架设安装检验合格项：[列出合格项及数量]- 电缆架设安装检验不合格项：[列出不合格项及数量]- 架设内电缆敷设检验合格项：[列出合格项及数量]- 架设内电缆敷设检验不合格项：[列出不合格项及数量]5. 备注[可在此处添加备注信息]6. 验收人员- 施工单位代表：[施工单位代表姓名]- 监理单位代表：[监理单位代表姓名]以上所述为电缆架设安装和架设内电缆敷设检验批质量验收记录。

验收人员已确认以上内容符合实际情况。

日期：[验收日期]。

电缆敷设检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑电气工程质量验收规范》GB50303-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分供电区段和电气线缆竖井的编号划分。

三、GB50303-2002规范摘要主控项目13.1.1 金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。

13.1.2 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

一般项目13.2.1 电缆支架安装应符合下列规定：1 当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至沟底或地面的距离不小于50～100mm。

2 当设计无要求时，电缆支架层间最小允许距离符合表13.2.1的规定。

3 支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

13.2.2 电缆在支架上敷设，转弯处的最小允许弯曲半径应符合本规范表12.2.1-1的规定。

13.2.3 电缆敷设固定应符合下列规定：1 垂直敷设或大于45°倾斜敷设的电缆在每个支架上固定。

2 交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路。

3 电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距，不大于表13.2.3的规定。

下方。

5 敷设电缆的电缆沟和竖井，按设计要求位置，有防火隔堵措施。

13.2.4 电缆的首端、末端和分支处应设标志牌。

电缆敷设检验批质量验收记录单位：____________________________项目：____________________________工程地点：____________________________施工单位：____________________________监理单位：____________________________日期：____________________________一、工程概况1.电缆敷设工程总长度：____________________________2.敷设电缆种类及规格：____________________________3.敷设方式：____________________________4.敷设路径及埋深：____________________________5.周边环境情况：____________________________二、施工过程1.施工前准备工作：(1)质量控制计划：____________________________(2)施工图纸和技术规范：____________________________(3)施工人员配备及培训情况：____________________________(4)施工材料及设备准备情况：____________________________2.施工过程控制：(1)施工队伍组织情况：____________________________(2)施工现场管理情况：____________________________(3)施工过程中的质量控制措施：____________________________(4)施工过程中的安全防护措施：____________________________三、检验批质量验收1.检验批划分及数量：____________________________2.检验批工作量划分：____________________________3.检验批质量验收人员：____________________________4.检验批质量验收仪器设备：____________________________四、验收标准和方法1.验收标准：____________________________2.验收方法：____________________________3.验收结果判定标准：____________________________检验批号：____________________________序号施工环节质量问题整改措施整改结果处理人验收人备注六、问题整改及验收情况1.整改措施描述：____________________________2.整改质量验收情况：____________________________七、质量验收结果1.经质量验收，检验批质量合格率为：____________________________八、质量验收结论1.根据质量验收结果，判定该电缆敷设工程质量为：____________________________2.对于不合格的情况，提出整改意见：____________________________九、负责人签字施工单位负责人签字：____________________________监理单位负责人签字：____________________________附件：______________(包括但不限于：检验批划分表、验收报告、整改报告等)以上为电缆敷设检验批质量验收记录，共计1200字。

线缆敷设检验批质量验收记录线缆敷设检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《智能建筑工程施工规范》GB50606-2010。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、设备组别、区域划分。

三、GB50606-2010规范摘要主控项目3.5.1 材料、器具、设备进场质量检测应符合下列规定：1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用。

2 材料及主要设备的检测应符合下列规定：1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认；2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核；3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。

3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。

4.5.1 主控项目应符合下列规定：3 线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确。

13.2.1 桥架、管线敷设除应执行国家标准《火灾自动报警系统施工及验收规范》GB50166-2007第3.2节的规定和本规范第4章的规定外，尚应符合下列规定：2 报警线缆连接应在端子箱或分支盒内进行，导线连接应采用可靠压接或焊接。

13.1.3 材料与设备准备应符合下列规定：3 桥架、线缆、钢管、金属软管、阻燃塑料管、防火涂料以及安装附件等应符合防火设计要求。

4 应根据现行国家标准《火灾自动报警系统设计规范》GB50116的有关规定，对线缆的种类、电压等级进行检查。
