001填表说明一、检验批划分可按设计系统、设备组别、区域划分。
二、GB50606-2010规范摘要I 主控项目3.5.1 材料、器具、设备进场质量检测应符合下列规定∶1 需要进行质里检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口;列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质里检测后方可使用。
2 材料及主要设备的检测应符合下列规定∶1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认;2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核;3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检则报告。
3 设备及材料的质里检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。
4.5.1 主控项目应符合下列规定∶3 线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确。
13.2.1 桥架、管线敷设除应执行国家标准《火灾自动报警系统施工及验收规范》GB50166-2007第3.2节的规定和本规范第4章的规定外，尚应符合下列规定∶2 报警线缆连接应在端子箱或分支盒内进行，导线连接应采用可靠压接或焊接。
13.1.3 材料与设备准备应符合下列规定∶3 桥架、线缆、钢管、金属软管、阻燃塑料管、防火涂料以及安装附件等应符合防火设要求。
4 应根据现行国家标准《火灾自动报警系统设计规范》GB50116的有关规定，对线缆的种类、电压等级进行检查。
Ⅱ 一般项目4.5.2 一般项目应符合下列规定∶7 桥架 、线管内线缆间不应拧绞，线缆间不得有接头。
4.4.3 线缆的最小允许弯曲半径应符合国家标准《建筑电气工程施工质里验收规范》GB50303-2002中表12.2.1-1的规定。
4.4.4 线管出线口与设备接线端子之间，应采用金属软管连接，金属软管长度不宜超过2m，不得将线裸露。

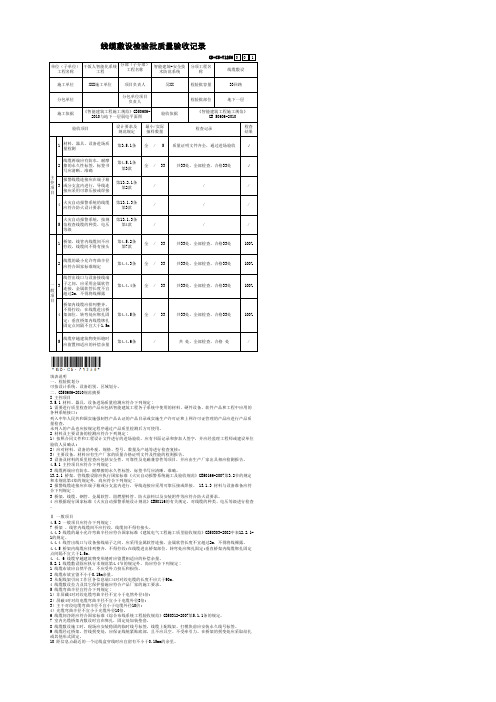

线缆敷设检验批质量验收记录线缆敷设检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《智能建筑工程施工规范》GB50606-2010。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按设计系统、设备组别、区域划分。
三、GB50606-2010规范摘要主控项目3.5.1 材料、器具、设备进场质量检测应符合下列规定：1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用。
2 材料及主要设备的检测应符合下列规定：1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认；2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核；3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。
3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。
4.5.1 主控项目应符合下列规定：3 线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确。
13.2.1 桥架、管线敷设除应执行国家标准《火灾自动报警系统施工及验收规范》GB50166-2007第3.2节的规定和本规范第4章的规定外，尚应符合下列规定：2 报警线缆连接应在端子箱或分支盒内进行，导线连接应采用可靠压接或焊接。
13.1.3 材料与设备准备应符合下列规定：3 桥架、线缆、钢管、金属软管、阻燃塑料管、防火涂料以及安装附件等应符合防火设计要求。
4 应根据现行国家标准《火灾自动报警系统设计规范》GB50116的有关规定，对线缆的种类、电压等级进行检查。

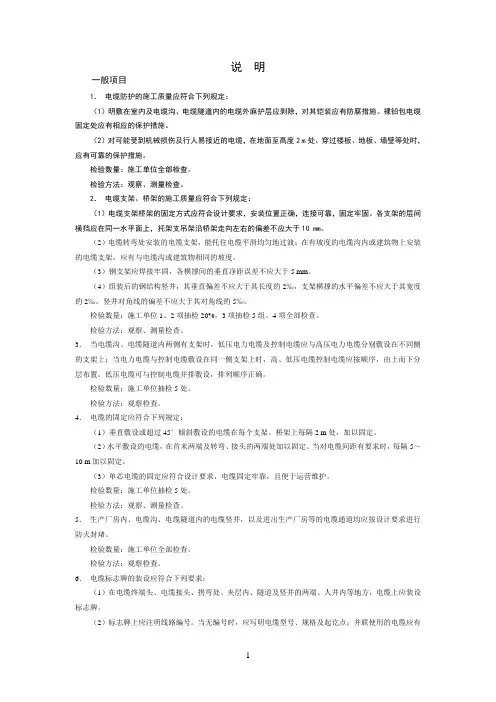

说明一般项目1．电缆防护的施工质量应符合下列规定：（1）明敷在室内及电缆沟、电缆隧道内的电缆外麻护层应剥除，对其铠装应有防腐措施。
裸铅包电缆固定处应有相应的保护措施。
（2）对可能受到机械损伤及行人易接近的电缆，在地面至高度2 m处、穿过楼板、地板、墙壁等处时，应有可靠的保护措施。
检验数量：施工单位全部检查。
检验方法：观察、测量检查。
2．电缆支架、桥架的施工质量应符合下列规定：（1）电缆支架桥架的固定方式应符合设计要求，安装位置正确，连接可靠，固定牢固。
各支架的层间横挡应在同一水平面上，托架支吊架沿桥架走向左右的偏差不应大于10 mm。
（2）电缆转弯处安装的电缆支架，能托住电缆平滑均匀地过渡；在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。
（3）钢支架应焊接牢固，各横撑间的垂直净距误差不应大于5 mm。
（4）组装后的钢结构竖井，其垂直偏差不应大于其长度的2‰，支架横撑的水平偏差不应大于其宽度的2‰，竖井对角线的偏差不应大于其对角线的5‰。
检验数量：施工单位1、2项抽检20%，3项抽检5组、4项全部检查。
检验方法：观察、测量检查。
3．当电缆沟、电缆隧道内两侧有支架时，低压电力电缆及控制电缆应与高压电力电缆分别敷设在不同侧的支架上；当电力电缆与控制电缆敷设在同一侧支架上时，高、低压电缆控制电缆应按顺序，由上而下分层布置。
低压电缆可与控制电缆并排敷设，排列顺序正确。
检验数量：施工单位抽检5处。
检验方法：观察检查。
4．电缆的固定应符合下列规定：（1）垂直敷设或超过45°倾斜敷设的电缆在每个支架、桥架上每隔2 m处，加以固定。
（2）水平敷设的电缆，在首末两端及转弯、接头的两端处加以固定。
当对电缆间距有要求时，每隔5～10 m加以固定。
（3）单芯电缆的固定应符合设计要求，电缆固定牢靠，且便于运营维护。
检验数量：施工单位抽检5处。
检验方法：观察、测量检查。
5．生产厂房内、电缆沟、电缆隧道内的电缆竖井，以及进出生产厂房等的电缆通道均应按设计要求进行防火封堵。
注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《智能建筑工程施工规范》GB50606-2010。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按设计系统、设备组别、区域划分。
三、GB50606-2010规范摘要主控项目3.5.1 材料、器具、设备进场质量检测应符合下列规定：1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用。
2 材料及主要设备的检测应符合下列规定：1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认；2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核；3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。
3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。
4.5.1 主控项目应符合下列规定：3 线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确。
13.2.1 桥架、管线敷设除应执行国家标准《火灾自动报警系统施工及验收规范》GB50166-2007第3.2节的规定和本规范第4章的规定外，尚应符合下列规定：2 报警线缆连接应在端子箱或分支盒内进行，导线连接应采用可靠压接或焊接。
13.1.3 材料与设备准备应符合下列规定：3 桥架、线缆、钢管、金属软管、阻燃塑料管、防火涂料以及安装附件等应符合防火设计要求。
4 应根据现行国家标准《火灾自动报警系统设计规范》GB50116的有关规定，对线缆的种类、电压等级进行检查。
一般项目4.5.2 一般项目应符合下列规定：7 桥架、线管内线缆间不应拧绞，线缆间不得有接头。

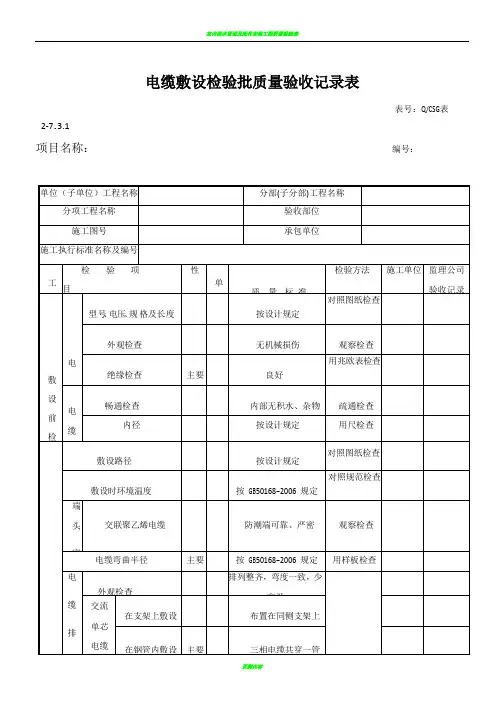

电缆敷设检验批质量验收记录表电缆敷设检验批质量验收记录表表号：Q/CSG表2-7.3.1项目名称：单位（子单位）工程名称编号：分项工程名称：施工图号：施工执行标准名称及编号：序号检验项目质量标准检验方法验收部位承包单位自检结果监理公司检查结果本文是一份电缆敷设检验批质量验收记录表，用于记录电缆敷设过程中的各项检验项目和结果。
表中包括项目名称、编号、工程名称、施工图号、施工执行标准名称及编号、序号、检验项目、质量标准、检验方法、验收部位、承包单位、自检结果和监理公司检查结果。
每个项目都有相应的标准和检验方法，以确保电缆敷设的质量。
项目技术负责人：年月日EPC总承包单位签字栏监理公司签字栏以上是一份合同中的签字栏，其中项目技术负责人、EPC总承包单位和监理公司都有各自的签字职责。
