..}..专用汽车Special Purpose VehiclesThe Summarization of Compressed Garbage Truck TechnologyThis paper summarizes the compressed garbage truck. It also expounds the actualities, the ex- isting problems and corresponding solutions. At last, this paper points out the developing trends of compressed garbage truck in China.编者按:本文阐迷压编式垃圾车的种类，我国压编式垃极牟的现状、存在的问题以及解决办法，我国压编式垃极车的发展趋势，对引导行业发展具有一定的参考价值。
压缩式垃圾车是一种高效收集、转运垃圾的城市环卫专用车辆，在垃圾收集、转运过程中可避免沿途撒漏而造成的二次污染，是城市环卫工作的理想设备，是专用汽车行业“十一五”专项发展规划提出的孟点发展车型之一。
压幼式垃级车的分类及后装式压组机构的工作过程压缩式垃圾车又分为前装压缩式垃圾车(图1)、侧装压缩式垃圾车(图2)和后装压缩式垃圾车(图3)等.目前，后装压缩式垃圾车已成为我国城市生活垃圾收集、运翰的主要工具之一。

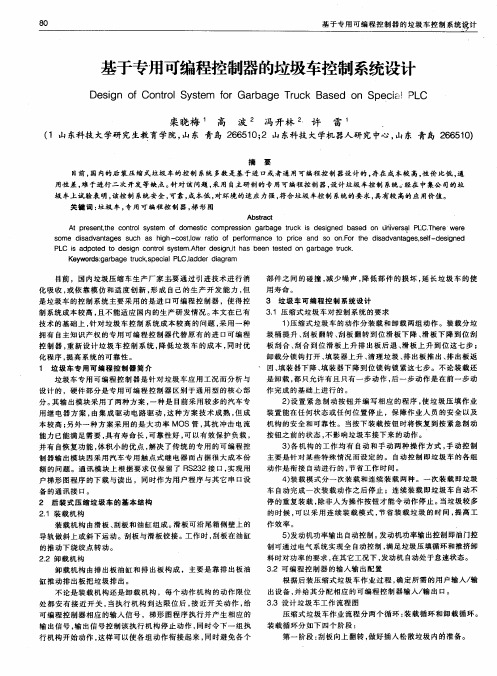

压缩式垃圾车采用机电液一体化技术，借助机一电一液联合控制系统，通过车厢坡装器等专用装t，实现垃圾倒入、压碎或压扁和强力装坡，把垃圾挤入车厢并第1阶段:摆动板向上摆动，做好插入松散垃圾内的准备。
第2阶段:导向板带动摆动板向下移动，插入收集箱中的松散垃圾.第3阶段:摆动板向下作圆弧摆动，刮动垃圾使其开始进入主厢中。
第4阶段:导向板带动摆动板向上移动，将垃圾坟装到主厢中去，这样就完成一次城装循环。
压缩式垃圾车具有压力大、密封性好、装载f大、操作方便、环保性好等优点。
其装载过程如下：垃圾桶的提升翻桶机构将装在垃圾桶中的垃圾倒入填料器，经过填料器中的挤压机构，即通过滑板和刮板的往复运动，将垃圾刮入车箱中，推铲机构提供背压里进行压缩，直至垃圾挤压装满车箱；其卸料过程如下：首先填料器开锁并举起，然后通过推铲将垃圾推出车厢，最后填料器被放下并上锁。

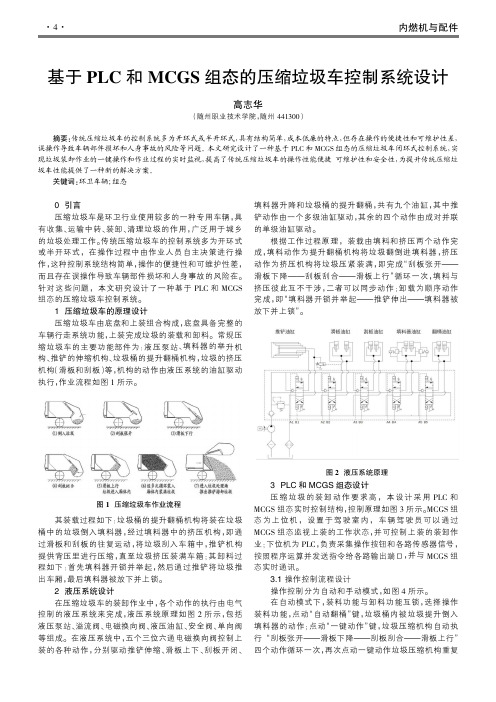

2液压系统设计在压缩垃圾车的装卸作业中，各个动作的执行由电气控制的液压系统来完成，液压系统原理如图2所示，包括液压泵站、溢流阀、电磁换向阀、液压油缸、安全阀、单向阀3PLC和MCGS组态设计压缩垃圾的装卸动作要求高，本设计采用PLC和MCGS组态实时控制结构，控制原理如图3所示。
MCGS组态为上位机，设置于驾驶室内，车辆驾驶员可以通过MCGS组态监视上装的工作状态，并可控制上装的装卸作业；下位机为PLC，负责采集操作按钮和各路传感器信号，按照程序运算并发送指令给各路输出端口，并与MCGS组态实时通讯。
3.1操作控制流程设计操作控制分为自动和手动模式，如图4所示。
在自动模式下，装料功能与卸料功能互锁，选择操作装料功能，点动“自动翻桶”键，垃圾桶内被垃圾提升倒入填料器的动作；点动“一键动作”键，垃圾压缩机构自动执图1压缩垃圾车作业流程图2液压系统原理循环一次。
选择“卸料”功能，点动“一键动作”键，自动顺序执行填料器升、推铲伸、填料器降等3个动作循环一次。
在手动模式下，操作垃圾桶“升”、“降”，刮板“开”、“闭”，滑板“上”、“下”，填料器“升”“降”，推铲“伸”、“缩”十个键，可单独执行相应的动作，为了安全，其动作互锁保护如下：①填料器升起的限位信号不许可，推铲动作指令不响应；②填料器降下降的限位型号不许可，垃圾桶提升翻桶动作、刮板动作、滑板动作均不响应。
3.2操作面板设计车外操作面板如所示，其中1和2位三档自保持旋钮，3和4位自复位按钮，5为急停按钮，6、7、8、9和10为3.3PLC控制设计根据上装的工作流程，控制器选用三菱FX系列或西门子S7系列的小型PLC，其控制方式为闭环式。
压缩式垃圾车使用说明书厦工楚胜（）专用汽车制造前言后装压缩式垃圾车是用于垃圾收集、转运的环卫专用车。
•装备有密封车厢体、填装器、推铲、液压传动系统和电气控制系统。
•垃圾从车后部填装口倒入, 经破碎、压缩压入车厢，因而装载容量比一般垃圾车大。
装卸垃圾时既不污染环境，又减轻了清洁工人的劳动强度。
本公司生产的后装压缩式垃圾车采用了电脑控制自动操作装置，自动化程度高。
本说明书只介绍专用设备的结构特点、原理、操作方法、保养和故障排除。
车辆底盘的使用保养见底盘使用说明书。
购置楚胜牌汽车获得最佳效益，是我们和您共同追求的目标，但很大程度取决于您对车辆操作的熟练程度和保养的仔细、深浅程度。
我们诚恳地希望您在使用车辆之前，能够通读本手册，并对其中介绍的操作程序做到得心应手。
本手册是车辆的一部分，应与车辆一起保存和使用。
我公司对产品会作不断的改进，改进的情况恕不一一通知您。
因此，有可能出现本手册的介绍与实际结构不同的情况，敬请谅解。
在车辆的使用、保养和调整过程中，请您根据车辆的实际装备情况，按照使用说明书相应容进行。
一．概述采用载重质量3~12吨底盘改装生产的CSC5060ZYS~5250ZYS型系列压缩式垃圾车后装压缩型式，是厦工楚胜（）专用汽车制造在吸收多种国外同类产品优点的基础上，自主开发、设计的新一代后装压缩式垃圾车。
该车外形美观，性能优良，操纵控制先进，采用后装压缩和双向压缩技术完成对城镇生活垃圾的收集和转运，装载能力强，装载量大，其综合性能达到国同类产品的先进水平。
底盘采用东风、解放等二类汽车底盘，品质优良，发动机功率强劲，排放达到国（欧）Ⅲ和国（欧）Ⅳ标准。
主要适用于城镇居民区、社区、大型厂矿和机关院校的桶装、袋装和散装生活垃圾的收运。
拥有多种翻桶（斗）机构，适用于不同用户的多种垃圾收集方式。
二．垃圾车外形图（以下几种为任选的代表车型）1.东风天锦后装压缩带摆臂（选装）2.东风福瑞卡后装压缩带挂桶（选装铁桶或塑料桶）3.东风天龙垃圾车三．主要技术参数和性能产品型号CSC5070ZYS4 CSC5082ZYS4 CSC5128ZYSE CSC5161ZYSD12 底盘型号DFA1070SJ35D6 DFA1080SJ12D3 EQ1128GLJ DFL1160BX4 货厢容积m3 6 8 10 12尺寸参数长×宽×高mm 6550X2050X2600 7160X2250X26508150X2480X32508850X2490X3220轴距mm 3300 3800 3950 4500轮距前mm 1506 1770 1880 1880后mm 1466 1586 1800 1860*.以上车型的参数只是列举部分，没有的车型参数以公告为准四．压缩式垃圾车的工作原理1. 垃圾压缩填装过程垃圾压缩填装过程见图一，步骤（1），为起始位置，当填装料斗装满垃圾后，刮板打开，作好插入松散垃圾的准备，步骤（2），滑板带动刮板一起向下移动，插入垃圾中进行破碎和首次压缩。
压缩式垃圾车双动力液压控制系统设计作者：孔德军陈军来源：《专用汽车》 2011年第10期孔德军陈军江苏悦达专用车有限公司江苏盐城224007摘要：为了减少油耗、降低排放、减小噪音不扰民，在8t及16 t的压缩式垃圾车上设计加装了一组电机驱动的动力源，从而实现了垃圾车的双动力控制，提高了使用的经济性及环保性，同时降低了使用时的噪音。
关键词：压缩式垃圾车双动力液压系统电机中图分类号：U469.6+91.02文献标识码：A文章编号：1004-0226(2011)10-0076-021前言压缩式垃圾车是在汽车二类底盘上改装而成的，它主要由汽车底盘、车厢、排出机构、填料器刮板总成及倾倒装置等组成。
压缩车的装填、压缩、卸料等动作都是通过液压控制系统来实现的。
为了满足环卫部门提出的减少油耗、降低排放、减少噪音及不扰民等要求，需在垃圾车底盘上加装了一组由电机直接驱动齿轮泵的动力源。
2压缩式垃圾车的液压系统组成压缩式垃圾车的液压系统主要由动力装置（齿轮泵通过底盘PTO取力驱动）、排出板油缸、上刮板油缸、下刮板油缸、填料器举升油缸、自动锁油缸、多路换向阀、插入二位二通电磁阀及液压油箱、管路、管接头等组成。
液压系统配置如图1所示。
垃圾车底盘加装动车源装置如图2所示，这组动力源与原底盘PTO驱动的动力源并联起来，且为了避免两个动力源之间干涉，在这两组动力源接入系统之前，都加装了一组单向阀，其原理如图3所示。
双动力控制压缩式垃圾车，可使压缩式垃圾车的使用更加灵活、可靠。
当压缩车行驶到配有电源插头的垃圾收集点或垃圾站时，通过驱动电机就可以完成垃圾的收集工作。
此时，底盘可以熄火，这样既实现了零排放，又降低了噪音，解决了扰民问题。
同时双动力控制的压缩式垃圾车也可以通过选择底盘PTO驱动的动力源进行道路边的垃圾收集工作。
整个液压系统工作流程如图4所示。
6结语增加一组电机驱动的动力源后，压缩式垃圾车的使用更加灵活可靠，在选择使用电机驱动的动力源时，能够做到零排放、低噪音，基本解决了扰民的问题。
后压缩式垃圾车工作原理
后压缩式垃圾车是一种新型的垃圾运输设备，主要用于小区、学校、广场、工厂等场所的生活垃圾和建筑垃圾的运输。
后压缩式垃圾车的液压系统、电控系统和机械传动系统组成。
电控系统是由车载电脑（微机）、控制电路和传感器三部分组成，采用微
机控制，可实现对汽车发动机的启、停；油门的控制；点火开关，及多路换向阀的控制；与汽车变速箱或后桥相连接的减速器驱动液压马达，再通过减速器带动车轮转动。
后压缩式垃圾车通过填装器实现生活垃圾的装填，通过密封装置实现对生活垃圾的密封压缩。
主要部件有：车厢、填装器、推板总成、推板油缸和取力器。
工作装置由取力器（或离合器）和动力输出轴及齿轮泵组成；填装器由填装器总成和取力器（或离合器）组成；推板总成由推板总成和取力器（或离合器）组成；推板总成由上箱体和下箱体组成，上体由左右两个箱门组成，下体由左右两个箱门组成。
—— 1 —1 —。
垃圾压缩站对接式垃圾车使用说明书一、概述程力专用汽车垃圾压缩站对接式垃圾车又称对接式垃圾车（以下简称垃圾车）是用于城镇垃圾压缩站内的垃圾转运、卸料作业的专用车辆。
该车是由汽车底盘、自卸油缸、后门油缸、附车架、垃圾箱体及后门摆杆等组成。
该车操作由液压控制系统来完成，控制方式可以为手动或电气控。
该车主要用于城乡垃圾压缩站的垃圾清运。
垃圾压缩站对垃圾进行收集、压缩后将箱体垂直举起，并打开压缩箱排泄门，这时垃圾车箱体后门向上旋转开启，垃圾车后门与压缩箱后门对接，之后垃圾块被压缩箱内的推板水平推进到垃圾车箱体内，完成垃圾装载后关闭垃圾车后门，将垃圾运到垃圾处理地进行倾卸。
该车由液压控制系统来完成该车的后门的开启和关闭及自卸功能，降低了工人的劳动强度和改善了工作环境。
该垃圾车的收运方式是目前国内广泛采用的垃圾压缩站垃圾转运方式，可以实现一车多站，大大降低了配备成本和空间等等；其专用装置的功能均以汽车发动机为动力，通过液压机构手动或电控、气控来实现。
车辆的箱体采用优质炭钢板全密封焊接结构，具有强度高、重量轻，不产生二次污染等优点。
垃圾车整车基本性能与原底盘车相同，用户请参阅原底盘车使用手册。
本使用说明书仅介绍专用改装部分的有关操作、检查和维修保养。
在使用车辆前，我们强烈要求您能够通读本说明书，并对其中的操作程序做到得心应手。
我厂对产品将会进一步改进。
产品的改进、性能的提高、结构的不断完善恕不另行通知，从而有某些说明不适用于您的特定车辆，敬请谅解。
二、结构简图三、操作步骤在装载垃圾前，空载运转达到6个标准气压时，挂上取力器（驾驶室内方向盘左下方），检查各部件有无泄漏或异常后，再按照操作指示牌指示位置进行操作；操作手柄指示牌如图：其具体操作步骤如下：垃圾站对接车操作步骤垃圾装载步骤1.将后门操作手柄推至开启位置，箱体左右两侧墙板油缸伸出，使箱体后门先水平推出一段距离后，向上翻起打开，松开操作手柄使其回到中位；如图：步骤2.后门打开后，垃圾车与压缩箱门对接，然后垃圾从压缩箱内水平推到车厢内；待垃圾装载完毕后，将垃圾车脱开对接状态，将后门操作手柄推至关闭位置，箱体左右两侧墙板油缸收回，后门向下翻，最后后门先水平拉回关紧，松开操作手柄使其回到中位。
