机械制图相贯线简介在机械制图中，相贯线是指两个或多个图形的交集，它通常用于确定零件之间的相对位置以及其运动轨迹。
相贯线在机械设计和制造过程中具有重要的作用，在设计阶段就能够精确地确定各个零件的相对位置关系，从而确保整个机械系统的正常运行。
相贯线的计算方法相贯线的计算方法主要依赖于图形的几何属性和运动规律。
下面介绍几种常见的相贯线计算方法。
1. 直线与直线的相贯线当两条直线相交时，它们的相贯线就是它们的交点。
如果两条直线不相交，则它们没有相贯线。
如上图所示，直线A和直线B相交于点O，因此它们的相贯线为点O。
2. 圆与直线的相贯线当一个圆与一条直线相交时，它们的相贯线可以是一个或两个交点。
相贯线的计算方法如下：•首先，确定圆心和半径。
•其次，确定直线的方程。
•然后，将直线方程代入圆的方程，求解相交点的坐标。
上图中，圆C与直线D相交于点E和点F，因此它们的相贯线为点E和点F。
3. 圆与圆的相贯线当两个圆相交时，它们的相贯线可以是一个或两个交点。
相贯线的计算方法如下：•首先，确定两个圆的圆心和半径。
•其次，根据两个圆的几何关系，列出它们的方程。
•然后，解方程得到相交点的坐标。
上图中，圆G与圆H相交于点I和点J，因此它们的相贯线为点I 和点J。
相贯线的应用相贯线在机械制图中具有广泛的应用，以下列举几个常见的应用场景。
1. 齿轮传动在齿轮传动中，相贯线用于确定齿轮之间的啮合关系。
通过计算齿轮的相贯线，可以确定齿轮的模数、齿数和啮合角等参数，从而确保齿轮传动的正常运转。
2. 运动机构相贯线在运动机构设计中起着重要的作用。
通过计算运动机构各个零件的相贯线，可以确定它们的相对运动轨迹，从而实现机构的运动控制。
3. 机械零件组装在机械零件组装过程中，相贯线被用于确定零件之间的相对位置关系。
常见组合构件相贯线的计算公式《常见组合构件相贯线的计算公式》
随着科技的发展，组合构件越来越多地应用于当今的计算技术。
它能够产生新
的结构，并为用户提供更强大的功能。
相贯线是组合构件的主要功能，是实现其功能的关键要素之一。
在结构分析和设计中，经常要计算组合构件的相贯线。
计算可以使用公式方法，而这些公式如果使用正确，可以很好地评估不同结构的组合构件的相贯性。
常见的组合构件固定杆件或板材的相贯线计算公式基本如下：
∆Y=L-R1-R2
其中，"L"是固定杆件或板材的长度，"R1"是受影响组件的抗压力系数，"R2"
是力向补偿系数。
另外，由于组合构件的性质，常见的3种组件的相贯线计算公式如下：
∆Y=L-2R；
∆Y=L-2R1-R2；
∆Y=L-2R1-2R2-R3。
其中，R1,R2和R3是每个受影响组件的抗压力系数，L是固定杆件或的板材的
长度，"R"代表系数的力向补偿。
以上就是关于常见组合构件相贯线的计算公式的介绍，希望能够给大家带来帮助。
资深结构规划师了解不同类型和构件的相贯线计算公式，在计算结构力学上给出理性的判断，它可以为计算机技术的发展起到重要的作用。

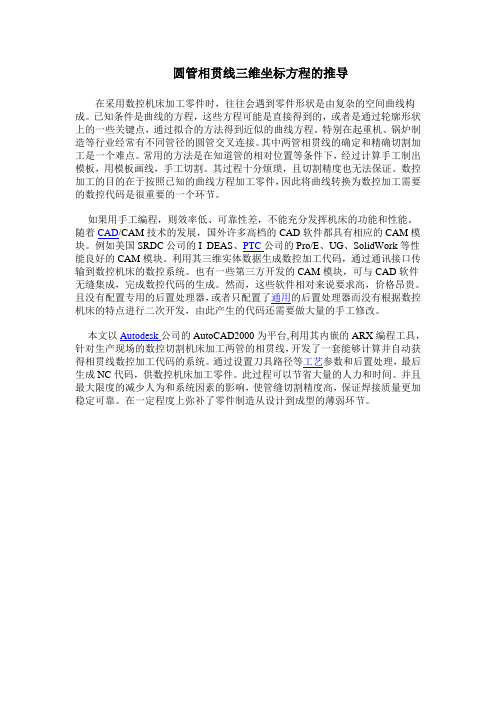

圆管相贯线三维坐标方程的推导在采用数控机床加工零件时，往往会遇到零件形状是由复杂的空间曲线构成。
已知条件是曲线的方程，这些方程可能是直接得到的，或者是通过轮廓形状上的一些关键点，通过拟合的方法得到近似的曲线方程。
特别在起重机、锅炉制造等行业经常有不同管径的圆管交叉连接。
其中两管相贯线的确定和精确切割加工是一个难点。
常用的方法是在知道管的相对位置等条件下，经过计算手工制出模板，用模板画线，手工切割。
其过程十分烦琐，且切割精度也无法保证。
数控加工的目的在于按照已知的曲线方程加工零件，因此将曲线转换为数控加工需要的数控代码是很重要的一个环节。
如果用手工编程，则效率低、可靠性差，不能充分发挥机床的功能和性能。
随着CAD/CAM技术的发展，国外许多高档的CAD软件都具有相应的CAM模块。
例如美国SRDC公司的I_DEAS、PTC公司的Pro/E、UG、SolidWork等性能良好的CAM模块。
利用其三维实体数据生成数控加工代码，通过通讯接口传输到数控机床的数控系统。
也有一些第三方开发的CAM模块，可与CAD软件无缝集成，完成数控代码的生成。
然而，这些软件相对来说要求高，价格昂贵。
且没有配置专用的后置处理器，或者只配置了通用的后置处理器而没有根据数控机床的特点进行二次开发，由此产生的代码还需要做大量的手工修改。
本文以Autodesk公司的AutoCAD2000为平台,利用其内嵌的ARX编程工具，针对生产现场的数控切割机床加工两管的相贯线，开发了一套能够计算并自动获得相贯线数控加工代码的系统。
通过设置刀具路径等工艺参数和后置处理，最后生成NC代码，供数控机床加工零件。
此过程可以节省大量的人力和时间。
并且最大限度的减少人为和系统因素的影响，使管缝切割精度高，保证焊接质量更加稳定可靠。
在一定程度上弥补了零件制造从设计到成型的薄弱环节。
1.数学模型的建立两个圆管的相交形式多样。
但都是两个相同或者不同直径的圆柱面以一定的角度相交形成的空间曲线。
相贯线平面展开式计算及绘制技术相贯线平面展开图是将三维空间中的两个或多个旋转体进行展开，以显示其相交部分的图形。
相贯线的计算和绘制是工程制图和机械设计中的重要环节，尤其是在进行焊接、切割和制造相贯线部分时。
一、相贯线的计算1. 确定旋转体的形状和尺寸在进行相贯线计算之前，首先要明确旋转体的形状和尺寸，包括旋转体的种类（如圆柱、圆锥、球体等）、半径、长度等。
2. 建立空间直角坐标系为了便于计算，需要建立一个空间直角坐标系，以旋转体的轴线为坐标轴。
通常选取x轴为旋转体的主轴，y轴和z轴根据右手定则确定。
3. 计算相贯线方程相贯线方程的计算关键是找到相交部分的交点。
假设两个旋转体分别为A和B，它们的方程分别为：A: x^2/a^2 + y^2/b^2 = 1B: x^2/c^2 + y^2/d^2 = 1其中，a、b、c、d分别为旋转体A和B的半径。
将两个方程相减，得到相贯线的方程：(a^2 - c^2)x^2 + (b^2 - d^2)y^2 = (a^2 - c^2)(b^2 - d^2)4. 绘制相贯线根据相贯线方程，可以在坐标系中绘制出相贯线。
为了更直观地显示相交部分，可以将旋转体A和B的方程分别作图，然后将两个图形相减，得到相贯线的图形。
二、相贯线平面展开图的绘制1. 绘制旋转体A和B的展开图将旋转体A和B的方程分别进行展开，得到它们的平面展开图。
例如，对于圆柱体，其展开图是一个矩形；对于圆锥体，其展开图是一个扇形。
2. 绘制相贯线在旋转体A和B的展开图上，根据相贯线方程，绘制出相贯线。
相贯线可能是一条曲线，也可能是由多条曲线组成的复杂图形。
3. 标注尺寸和说明在相贯线平面展开图上，标注出相贯线的尺寸、旋转体的尺寸和相互之间的关系，以便于生产和加工。
同时，还可以在图上添加必要的说明和标记，以便于理解和使用。
综上所述，相贯线平面展开图的计算和绘制技术涉及空间几何、坐标变换、方程求解等多个方面。
一、概述两立体表面的交线称为相贯线，见图5-14a和b所示的三通管和盖。
三通管是由水平横放的圆筒与垂直竖放的带孔圆锥台组合而成。
盖是由水平横放的圆筒与垂直竖放的带孔圆锥台、圆筒组合而成。
它们的表面（外表面或表面）相交，均出现了箭头所指的相贯线，在画该类零件的投影图时，必然涉及绘制相贯线的投影问题。
讨论两立体相交的问题，主要是讨论如何求相贯线。
工程图上画出两立体相贯线的意义，在于用它来完善、清晰地表达出零件各部分的形状和相对位置，为准确地制造该零件提供条件。
（一）相贯线的性质由于组成相贯体的各立体的形状、大小和相对位置的不同，相贯线也表现为不同的形状，但任何两立体表面相交的相贯线都具有下列基本性质：1.共有性相贯线是两相交立体表面的共有线，也是两立体表面的分界线，相贯线上的点一定是两相交立体表面的共有点。
2.封闭性由于形体具有一定的空间围，所以相贯线一般都是封闭的。
在特殊情况下还可能是不封闭的，如图5-15c所示。
3.相贯线的形状平面立体与平面立体相交，其相贯线为封闭的空间折线或平面折线。
平面立体与曲面立体相交，其相贯线为由若干平面曲线或平面曲线和直线结合而成的封闭的空间的几何形。
应该指出：由于平面立体与平面立体相交或平面立体与曲面立体相交，都可以理解为平面与平面立体或平面与曲面立体相交的截交情况，因此，相贯的主要形式是曲面立体与曲面立体相交。
最常见的曲面立体是回转体。
两回转体相交，其相贯线一般情况下是封闭的空间曲线（如图5-15a），特殊情况下是平面曲线（如图5-15 b）或由直线和平面曲线组成（如图5-15c ）.(二)求相贯线的方法、步骤求画两回转体的相贯线，就是要求出相贯线上一系列的共有点。
求共有点的方法有：面上取点法、辅助平面法和辅助同心球面法。
具体作图步骤为：（1）找出一系列的特殊点（特殊点包括：极限位置点、转向点、可见性分界点）；（2）求出一般点；（3）判别可见性；（4）顺次连接各点的同面投影；（5）整理轮廓线。
