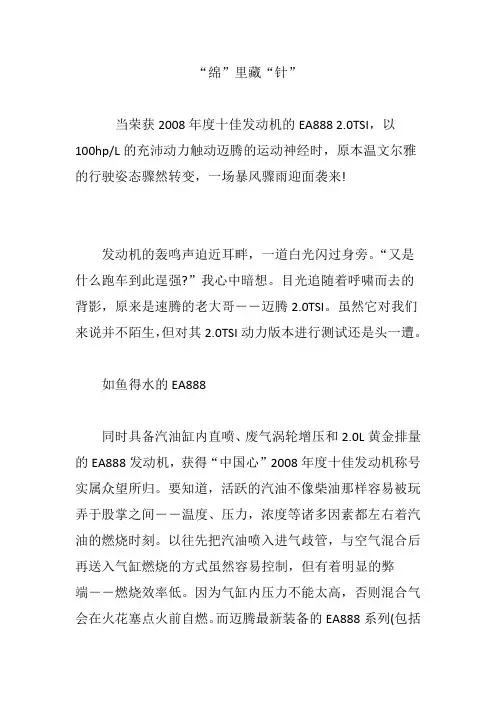

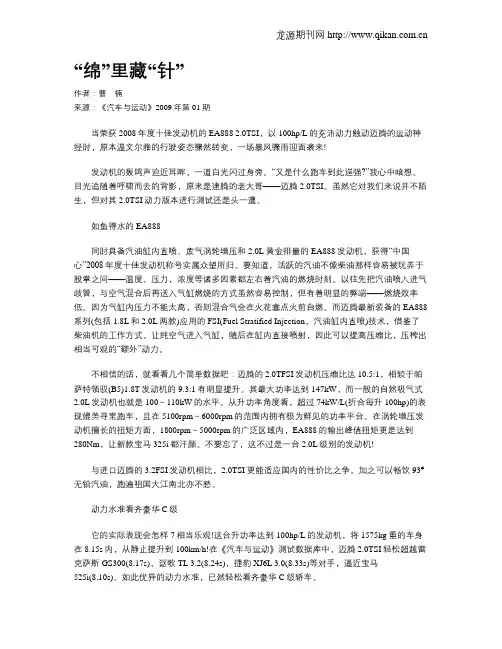

进口TSI发动机与国产TSI发动机简介TSI是Turbo FSI的缩写，T＝涡轮增压 S＝分层 I＝直喷大众的1.4L和1.8LEA888是一款发动机，而无机械增压作用的原理就是废气涡轮增压的特性是利用排放废气,装置本身基本不消耗发动机动力,增加进气效率提高动力,但是缺点是通常要发动机超过2000转后才介入,不利于起步加速,涡轮的惯性让加速还有一个响应时间的延迟.机械增压优点：是发动起启动运转就开始介入,起步加速有力,没有涡轮的工作延迟,即时响应,缺点：是通过发动机的动力输出来让增压器工作,消耗部分发动机动力.两者的结合,改善了起步加速,也具有充足的后劲,相对来说动力损耗减低到最小.简单来说，TSI是带涡轮增压的FSI。
从技术上讲TSI与FSI是同一家族，缸内直喷的工作原理相同，由于加入了增压技术，TSI比FSI更先进，属于大功率、低转速大扭矩的发动机。
直喷发动机的一个好处在于隔绝了已燃混合气向气缸壁和气缸盖的散热，从而降低了发动机的热损耗。
从表面来看，TSI发动机与FSI相比减少了一个字母“F”，但名字的改变没有令其本质发生变化，加入增压器后与普通直喷技术相比，TSI发动机拥有更小的体积和更出色的动力表现和节油优势。
FSI——燃油分层喷射发动机FSI是Fuel Stratified Injection的词头缩写，意指燃油分层喷射。
该技术的运用使FSI发动机与传统发动机相比拥有更低的油耗、更好的环保和更大的输出功率和扭力。
燃油分层喷射技术是发动机稀燃技术的一种。
什么叫稀燃？顾名思义就是发动机混合气中的汽油含量低，汽油与空气之比可达1：25以上。
大众FSI发动机利用一个高压泵，使汽油通过一个分流轨道（共轨）到达电磁控制的高压喷射气门。
它的特点是在进气道中已经产生可变涡流，使进气流形成最佳的涡流形态进入燃烧室内，以分层填充的方式推动，使混合气体集中在位于燃烧室中央的火花塞周围。
如果稀燃技术的混合比达到25：1以上，按照常规是无法点燃的，因此必须采用由浓至稀的分层燃烧方式。
