暖通工程质量控制要点(正式)

暖通工程质量控制要点(正式)

编订：__________________单位：__________________时间：__________________暖通工程质量控制要点(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6526-14 暖通工程质量控制要点(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

通风与空调工程是大型办公楼、商场和酒店的重要分部工程，也是民用建筑中安装工程的施工难点。

暖通工程的安装质量关系到建筑物的能否正常使用，监理人员责任重大。

作为暖通专业监理工程师，我认为要把好工程质量关，应对以下几个环节进行严格控制。

1 积极参加图纸会审，提前发现设计图纸问题(1)核查建筑图上各管道井、通风井、机房空间大小及位置，其空间是否能满足设备或管道有序布置，有无检修位置。

如果系设计安装吊顶式空调机房间，应核查该处顶板与装修顶面之间的净高是否够设备安装；屋面或外墙上的排风口与新风口间距是否足够，如排风口与新风口间距太近，容易造成空气短路，导致新风质量无法保证；走廊等设备运输时需通过的地方是否能保证设备搬运至机房。

(2)空调系统的选择。

在酒店大堂、会议室、多功能厅等对环境要求安静的地方，最好采用全空气系统。

如果选择空气加水系统，容易造成以下问题：一是这类房间天花一般造型较复杂，顶棚标高要求较高，安装空间紧张，空调机排水管道放坡高度不够，冷凝水排放困难；二是机组噪声容易使现场环境较噪。

暖通专业设计合理化建议及方案

暖通专业设计合理化建议及方案

暖通专业设计合理化建议及方案一、引言暖通专业设计是建筑工程中的重要组成部分，其设计质量直接影响建筑物的舒适性和能源消耗。

因此，合理化设计是提高设计质量、节约能源和保护环境的重要手段。

本文将从暖通专业设计合理化的概念、意义和方法等方面进行探讨，提出相关建议和方案。

二、合理化设计的概念与意义1.概念合理化设计是指在满足建筑使用功能的前提下，充分考虑各种技术、经济、环境和社会因素，综合优化各项设计参数和技术措施，使得设计方案更加科学合理。

2.意义（1）节约能源：合理化设计可以通过优化系统结构、改进设备性能等手段，降低建筑能耗，实现节能目标。

（2）提高舒适性：通过设计合理化，可以优化供暖、通风、空调系统，提高室内环境舒适度。

（3）降低成本：合理化设计可以优化材料、设备使用，降低建设和运行成本。

三、合理化设计的方法1.系统优化（1）采用高效设备：选择能效比较高的供暖、通风、空调设备，减少能耗。

（2）综合利用能源：充分利用太阳能、地热能等可再生能源，减少对传统能源的依赖。

（3）优化系统控制：采用先进的智能控制技术，合理调节系统运行，提高能源利用效率。

2.建筑结构优化（1）优化建筑朝向和布局：合理规划建筑朝向和布局，最大限度利用自然光和通风，减少对机械设备的依赖。

（2）采用节能材料：选择导热系数小、保温性能好、透光性能高的建筑材料，提高建筑外墙、窗户的隔热性能。

3.供暖、通风、空调系统优化（1）冷暖联合设计：采用暖通设备冷暖联合设计，减少热力、电力的消耗。

（2）改进管道布局：合理规划供暖、通风、空调管道布局，减少管道阻力和能源损耗。

（3）提高设备效率：对供暖、通风、空调设备进行维护保养，提高设备性能。

四、暖通专业设计合理化的建议1.加强技术研究通过技术研究，探索新的能源利用方式和系统控制技术，推动暖通专业设计合理化。

2.加强设计标准制定明确的暖通专业设计标准，规范设计参数和技术要求，促进设计合理化。

3.加强设计交流加强与其他专业的交流合作，综合考虑建筑结构、建筑节能等因素，推动整体设计合理化。

暖通专业设计标准(全)

暖通专业设计标准(全)

暖通专业设计标准（全）一、设计基本原则1. 安全性：暖通专业设计应确保系统安全可靠，避免因设计不当导致的火灾、爆炸、中毒等安全事故。

2. 舒适性：充分考虑室内空气质量、温湿度、噪音等因素，为用户提供舒适的生活和工作环境。

3. 节能性：在设计过程中，应遵循节能减排的原则，选用高效节能设备，降低能源消耗。

4. 可持续性：充分考虑资源的合理利用和环境保护，实现可持续发展。

5. 经济性：在满足功能需求的前提下，合理控制工程造价，提高投资效益。

6. 合规性：遵循国家和地方的相关法律法规、规范标准，确保设计合规。

二、设计内容与要求1. 空调系统设计（1）空调系统类型选择：根据建筑功能、规模、地理位置等因素，合理选择水冷式、风冷式、多联机等空调系统。

（2）空调负荷计算：准确计算空调冷热负荷，为设备选型提供依据。

（3）空调设备选型：根据计算负荷，选择合适的空调设备，确保系统高效运行。

（4）空调管道设计：合理布置空调管道，减小管道阻力，降低能耗。

2. 通风系统设计（1）通风方式选择：根据建筑特点，选择自然通风或机械通风。

（2）通风量计算：根据室内空气质量要求，计算通风量，确保室内空气质量。

（3）通风设备选型：选择合适的通风设备，满足通风需求。

（4）通风管道设计：合理布置通风管道，减小管道阻力，降低能耗。

3. 暖通设备安装设计（1）设备安装位置：充分考虑设备运行、维护、检修等因素，合理确定设备安装位置。

（2）设备基础设计：根据设备重量、振动等因素，设计合适的设备基础。

（3）设备连接方式：确保设备连接牢固，减少振动和噪音。

（4）设备防护措施：针对不同环境，采取相应的防护措施，确保设备安全运行。

4. 自动控制系统设计（1）控制策略：根据建筑需求，制定合理的控制策略。

（2）控制系统选型：选择合适的控制系统，实现设备自动调节。

（3）控制界面设计：简洁、直观，便于操作。

（4）监控系统设计：实现对设备运行状态的实时监控，便于故障排查和维护。

商业综合体暖通专业设计管控要点

商业综合体暖通专业设计管控要点
□
□
□
□
47
超市新风系统采风口百叶处需安装不锈钢防盗网。
□
□
□
□
48
所有风口布置要求满足货架、灯带及天花吊顶的布置（超市的天花、灯带图出图较晚，施工图设计单位应对装修图纸进行检核）。
□
□
□
□
风管设计原则
49
风管采用矩形风道，宽高比宜在6：1以内，且风管高度（净尺寸）不得大于500mm。
□
□
□
□
50
应避免在主风道上直接开送风口。
□
□
□
□
采暖系统划分
26
万达物业管理的部分接入万达物业制（换）热站，其他独立冷热源的业态接入其自己的制（换）热站内。
□
□
□
□
采暖水系统
27
集中采暖系统供回水的分支管路上，应根据水力平衡要求设置水力平衡装置。
□
□
□
□
28
严寒地区散热器采暖设计供回水温度不低于80/60℃，若低于该温度须与甲方协商。
□
□
□
□
□
□
排烟口及阀件
15
排烟口设在顶棚上，与附近安全出口沿走道方向相邻边缘之间的不应小于1.5m，距可燃物的距离不应小于1.0m，防烟分区的排烟口距最远点不应超过30m。排烟管道上设280℃防火阀。
□
□
□
□
通风、空调风管阀件
16
穿越防火分区、机房、重要的或火灾危险性大的房间隔墙、楼板处、垂直风管与水平风管交接处的水平管段，穿越变形缝的两侧均应设70℃防火阀。
7.蓄冷系统应采用智能负荷预测方式控制蓄冷池及冷水机组的运行。
□
□
□

暖通工程质量控制要点

暖通工程质量控制要点

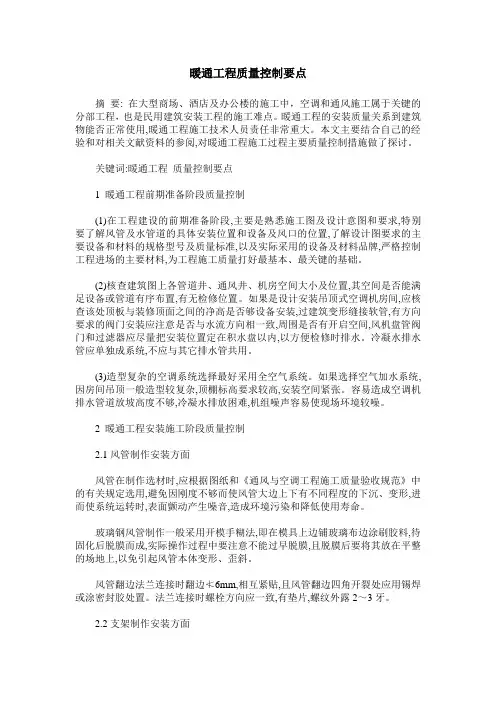

暖通工程质量控制要点摘要: 在大型商场、酒店及办公楼的施工中，空调和通风施工属于关键的分部工程，也是民用建筑安装工程的施工难点。

暖通工程的安装质量关系到建筑物能否正常使用,暖通工程施工技术人员责任非常重大。

本文主要结合自己的经验和对相关文献资料的参阅,对暖通工程施工过程主要质量控制措施做了探讨。

关键词:暖通工程质量控制要点1 暖通工程前期准备阶段质量控制(1)在工程建设的前期准备阶段,主要是熟悉施工图及设计意图和要求,特别要了解风管及水管道的具体安装位置和设备及风口的位置,了解设计图要求的主要设备和材料的规格型号及质量标准,以及实际采用的设备及材料品牌,严格控制工程进场的主要材料,为工程施工质量打好最基本、最关键的基础。

(2)核查建筑图上各管道井、通风井、机房空间大小及位置,其空间是否能满足设备或管道有序布置,有无检修位置。

如果是设计安装吊顶式空调机房间,应核查该处顶板与装修顶面之间的净高是否够设备安装,过建筑变形缝接软管,有方向要求的阀门安装应注意是否与水流方向相一致,周围是否有开启空间,风机盘管阀门和过滤器应尽量把安装位置定在积水盘以内,以方便检修时排水。

冷凝水排水管应单独成系统,不应与其它排水管共用。

(3)造型复杂的空调系统选择最好采用全空气系统。

如果选择空气加水系统,因房间吊顶一般造型较复杂,顶棚标高要求较高,安装空间紧张。

容易造成空调机排水管道放坡高度不够,冷凝水排放困难,机组噪声容易使现场环境较噪。

2 暖通工程安装施工阶段质量控制2.1风管制作安装方面风管在制作选材时,应根据图纸和《通风与空调工程施工质量验收规范》中的有关规定选用,避免因刚度不够而使风管大边上下有不同程度的下沉、变形,进而使系统运转时,表面颤动产生噪音,造成环境污染和降低使用寿命。

玻璃钢风管制作一般采用开模手糊法,即在模具上边铺玻璃布边涂刷胶料,待固化后脱膜而成,实际操作过程中要注意不能过早脱膜,且脱膜后要将其放在平整的场地上,以免引起风管本体变形、歪斜。

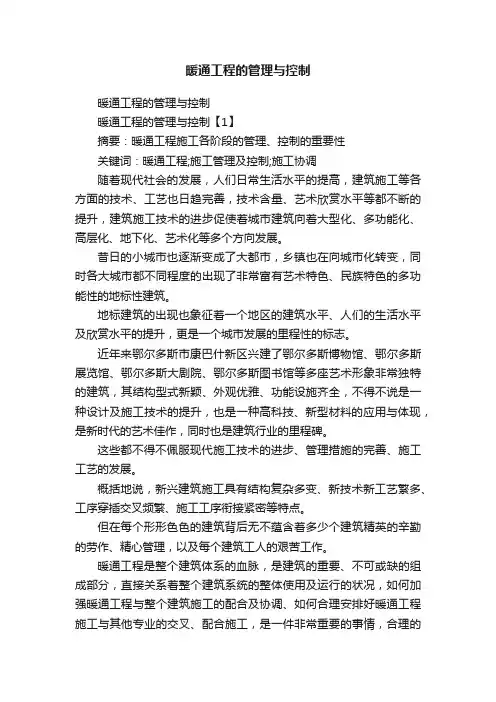

暖通工程的管理与控制

暖通工程的管理与控制

暖通工程的管理与控制暖通工程的管理与控制暖通工程的管理与控制【1】摘要：暖通工程施工各阶段的管理、控制的重要性关键词：暖通工程;施工管理及控制;施工协调随着现代社会的发展，人们日常生活水平的提高，建筑施工等各方面的技术、工艺也日趋完善，技术含量、艺术欣赏水平等都不断的提升，建筑施工技术的进步促使着城市建筑向着大型化、多功能化、高层化、地下化、艺术化等多个方向发展。

昔日的小城市也逐渐变成了大都市，乡镇也在向城市化转变，同时各大城市都不同程度的出现了非常富有艺术特色、民族特色的多功能性的地标性建筑。

地标建筑的出现也象征着一个地区的建筑水平、人们的生活水平及欣赏水平的提升，更是一个城市发展的里程性的标志。

近年来鄂尔多斯市康巴什新区兴建了鄂尔多斯博物馆、鄂尔多斯展览馆、鄂尔多斯大剧院、鄂尔多斯图书馆等多座艺术形象非常独特的建筑，其结构型式新颖、外观优雅、功能设施齐全，不得不说是一种设计及施工技术的提升，也是一种高科技、新型材料的应用与体现，是新时代的艺术佳作，同时也是建筑行业的里程碑。

这些都不得不佩服现代施工技术的进步、管理措施的完善、施工工艺的发展。

概括地说，新兴建筑施工具有结构复杂多变、新技术新工艺繁多、工序穿插交叉频繁、施工工序衔接紧密等特点。

但在每个形形色色的建筑背后无不蕴含着多少个建筑精英的辛勤的劳作、精心管理，以及每个建筑工人的艰苦工作。

暖通工程是整个建筑体系的血脉，是建筑的重要、不可或缺的组成部分，直接关系着整个建筑系统的整体使用及运行的状况，如何加强暖通工程与整个建筑施工的配合及协调、如何合理安排好暖通工程施工与其他专业的交叉、配合施工，是一件非常重要的事情，合理的安排好工作面、合理的做好工序穿插协调、合理的控制好暖通工程的施工质量直接关系着整体工程项目的进度、效果甚至使用功能。

建筑暖通工程建筑内部大体上分为：给排水工程、供热工程、通风空调工程、消防工程等，在建筑工程的施工过程中，暖通安装工程与土建施工有着密切的联系，直接影响着整个工程的总工期，而且其完成质量的好坏直接影响到建筑物整体设备的安全运行、节能效果及建筑物投入使用后的使用功能，包括工作、生活在其中的人员的舒适性、安全性、高效性等等。

开发商暖通设计管理工作要点

开发商暖通设计管理工作要点
重庆商社中天物业发展有限公司

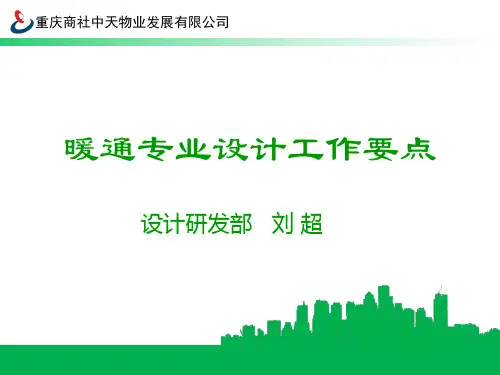

暖通专业设计工作要点
设计研发部 刘 超
暖通这个词稍显专业，但如果说到我们每个人 所处的环境、每个人的呼吸、每个人的温度感受， 大家就会觉得很熟悉，毕竟这些都是我们每个人每 一天都能感受得到的。其实这就是送风，这就是排 风，这就是空调，这就是新风。这些，都是暖通的 一部分。 在和大家分享设计工作要点的的同时，我也会 和大家交流项目设计过程中各节点的部门协作。希 望通过本次分享，使得大家不仅对暖通设计有一定 的了解，更能增强相互之间工作的协同性，更快、 更好的建设我们公司的商社汇产品线。
≤
楼梯间
≤ 25—30Pa ≤ 40—50Pa
正压送风系统
25—30Pa 40—50Pa
正压送风平面示意
正压送风竖向示意
知识点回顾：
1、防烟分区是指在设置排烟措施的场所用 挡烟垂壁 、 挡烟梁或 挡烟隔墙 分隔的区域。 2、相对于自然排烟，机械排烟的优点是：不受室外风 向影响， 建筑不受自然排烟的制约、可塑性更大 、 排烟效果稳定、联动风阀控制，对排烟、防火的把控更 准。
自然通风的界定
采用自然通风的生活、工作房间其通风开口有效面积不 应小于该房间地板面积的5%；厨房的通风开口有效面积 不应小于该房间地板面积的10%，并不得小于0.6㎡——
民用建筑供暖通风与空气调节设计规范 GB 50736-2012 第6.2.4条
各主要功能房间应设外窗，其外窗（含阳台透明部分） 及幕墙可开启面积不应小于该房间 地 板 轴 线 面 积 的 8% 。当不能满足是，应设置机械通风——公共建筑
3、高规和建规中规定，排烟口距该防烟分区最远点的 水平距离不应超过 30 米。 4、正压送风系统中，排烟区域的风压为0Pa，前室的风 压是 25-30 Pa，楼梯间的风压是40-50Pa。

暖通工程施工要点及质量管理探讨

暖通工程施工要点及质量管理探讨

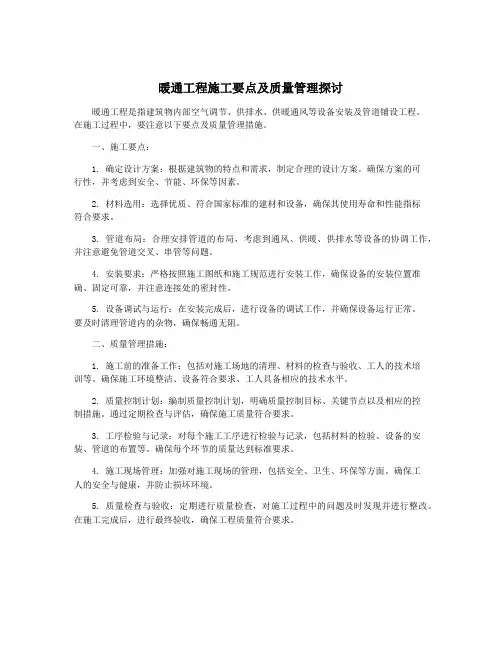

暖通工程施工要点及质量管理探讨暖通工程是指建筑物内部空气调节、供排水、供暖通风等设备安装及管道铺设工程。

在施工过程中，要注意以下要点及质量管理措施。

一、施工要点：1. 确定设计方案：根据建筑物的特点和需求，制定合理的设计方案。

确保方案的可行性，并考虑到安全、节能、环保等因素。

2. 材料选用：选择优质、符合国家标准的建材和设备，确保其使用寿命和性能指标符合要求。

3. 管道布局：合理安排管道的布局，考虑到通风、供暖、供排水等设备的协调工作，并注意避免管道交叉、串管等问题。

4. 安装要求：严格按照施工图纸和施工规范进行安装工作，确保设备的安装位置准确、固定可靠，并注意连接处的密封性。

5. 设备调试与运行：在安装完成后，进行设备的调试工作，并确保设备运行正常。

要及时清理管道内的杂物，确保畅通无阻。

二、质量管理措施：1. 施工前的准备工作：包括对施工场地的清理、材料的检查与验收、工人的技术培训等。

确保施工环境整洁、设备符合要求、工人具备相应的技术水平。

2. 质量控制计划：编制质量控制计划，明确质量控制目标、关键节点以及相应的控制措施。

通过定期检查与评估，确保施工质量符合要求。

3. 工序检验与记录：对每个施工工序进行检验与记录，包括材料的检验、设备的安装、管道的布置等。

确保每个环节的质量达到标准要求。

4. 施工现场管理：加强对施工现场的管理，包括安全、卫生、环保等方面。

确保工人的安全与健康，并防止损坏环境。

5. 质量检查与验收：定期进行质量检查，对施工过程中的问题及时发现并进行整改。

在施工完成后，进行最终验收，确保工程质量符合要求。

暖通工程施工的关键要点与质量控制

暖通工程施工的关键要点与质量控制

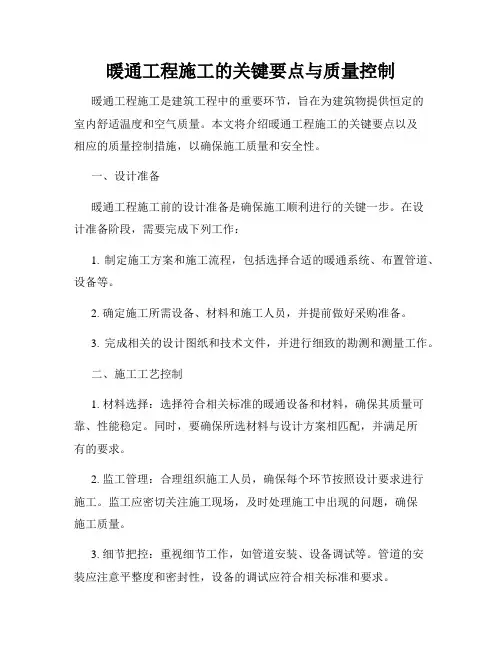

暖通工程施工的关键要点与质量控制暖通工程施工是建筑工程中的重要环节，旨在为建筑物提供恒定的室内舒适温度和空气质量。

本文将介绍暖通工程施工的关键要点以及相应的质量控制措施，以确保施工质量和安全性。

一、设计准备暖通工程施工前的设计准备是确保施工顺利进行的关键一步。

在设计准备阶段，需要完成下列工作：1. 制定施工方案和施工流程，包括选择合适的暖通系统、布置管道、设备等。

2. 确定施工所需设备、材料和施工人员，并提前做好采购准备。

3. 完成相关的设计图纸和技术文件，并进行细致的勘测和测量工作。

二、施工工艺控制1. 材料选择：选择符合相关标准的暖通设备和材料，确保其质量可靠、性能稳定。

同时，要确保所选材料与设计方案相匹配，并满足所有的要求。

2. 监工管理：合理组织施工人员，确保每个环节按照设计要求进行施工。

监工应密切关注施工现场，及时处理施工中出现的问题，确保施工质量。

3. 细节把控：重视细节工作，如管道安装、设备调试等。

管道的安装应注意平整度和密封性，设备的调试应符合相关标准和要求。

4. 现场安全：在施工过程中，要注意加强安全管理，为施工人员提供必要的安全保障，避免施工事故的发生。

三、质量控制措施1. 质量验收：完成每个环节施工后，应进行相应的质量验收。

验收内容包括但不限于设备、管道、绝缘层等的安装情况和质量标准的符合性。

2. 质量记录：建立完善的质量管理档案，记录施工中的关键节点和重要验收结果，以供后期查阅和评估。

3. 问题处理：及时处理发现的问题和施工缺陷，采取合适的纠正措施，以确保施工质量达到预期要求。

四、施工中常见问题及对策1. 材料不合格：发现材料不合格时，应立即停止使用，并联系供应商进行更换。

并及时进行记录，以便后期追责和索赔。

2. 设备调试不合格：出现设备调试不合格情况时，应检查设备连接是否牢固、调试参数是否正确，并重新进行调试，直至合格为止。

3. 工艺问题：遇到工艺问题或不确定时，应及时与设计或施工管理人员沟通，确保施工顺利进行。

暖通设计注意要点

暖通设计注意要点

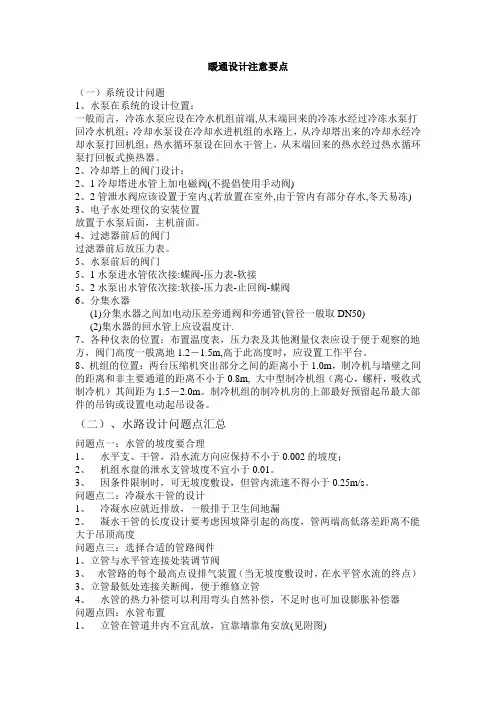

暖通设计注意要点（一）系统设计问题1、水泵在系统的设计位置：一般而言，冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组；冷却水泵设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；热水循环泵设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。

2、冷却塔上的阀门设计：2、1冷却塔进水管上加电磁阀(不提倡使用手动阀)2、2管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻)3、电子水处理仪的安装位置放置于水泵后面，主机前面。

4、过滤器前后的阀门过滤器前后放压力表。

5、水泵前后的阀门5、1水泵进水管依次接:蝶阀-压力表-软接5、2水泵出水管依次接:软接-压力表-止回阀-蝶阀6、分集水器(1)分集水器之间加电动压差旁通阀和旁通管(管径一般取DN50)(2)集水器的回水管上应设温度计.7、各种仪表的位置：布置温度表，压力表及其他测量仪表应设于便于观察的地方，阀门高度一般离地1.2－1.5m,高于此高度时，应设置工作平台。

8、机组的位置：两台压缩机突出部分之间的距离小于1.0m，制冷机与墙壁之间的距离和非主要通道的距离不小于0.8m, 大中型制冷机组（离心，螺杆，吸收式制冷机）其间距为1.5－2.0m。

制冷机组的制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。

（二）、水路设计问题点汇总问题点一：水管的坡度要合理1、水平支、干管，沿水流方向应保持不小于0.002的坡度；2、机组水盘的泄水支管坡度不宜小于0.01。

3、因条件限制时，可无坡度敷设，但管内流速不得小于0.25m/s。

问题点二：冷凝水干管的设计1、冷凝水应就近排放，一般排于卫生间地漏2、凝水干管的长度设计要考虑因坡降引起的高度，管两端高低落差距离不能大于吊顶高度问题点三：选择合适的管路阀件1、立管与水平管连接处装调节阀3、水管路的每个最高点设排气装置（当无坡度敷设时，在水平管水流的终点）3、立管最低处连接关断阀，便于维修立管4、水管的热力补偿可以利用弯头自然补偿，不足时也可加设膨胀补偿器问题点四：水管布置1、立管在管道井内不宜乱放，宜靠墙靠角安放(见附图)2、管道在水平面内禁止穿越楼梯、剪力墙、配电室等问题点五：水管保温1 保温结构一般由保温层和保护层组成2 保温层厚度要根据热力计算确定，经验值可参考《民用建筑空调设计》P2793 保温材料可因地制宜，就近取材，应采用非燃或难燃材料，必须符合《建筑设计防火规范》。

4暖通专业设计管控要点

4暖通专业设计管控要点
超市：管井由规划院另行提供。
□
□
□
□
21
酒楼排油烟井可以按租赁面积的1-1.5%。预留，同时预留 相应的补风条件。
□
□
□
□
22
肯德基、麦当劳、必胜客：预留排油烟井、补风井、冷媒 管井、餐厅排风井（大小视其租赁面积而定，具体与规划 院工程师沟通）
□
□
□
□
交底确认签字
（设计单位、项目公司、1
规划院）
设计自检签字
□
□
□
□
40
游泳池是否采用直流式空调系统及一体机须经规划院暖 通工程师确定。
□
□
□
□
41
所有空调系统不得由吊顶内回风，风机盘管应带回风箱， 空气处理机的回风应有组织进行回风。
□
□
□
□
42
全空气系统应采用最大温差送风，且送风温差不宜超过10 度。
□
□
□
□
43
新风经过处理后直接送入房间，不应经过风机盘管后再进 入房间。
管井 预留 原则
18
对于夜间小负荷运行业态（KTV等），预留局部加设分体空 调室外机位置及冷媒管管井。
□
□
□
□
19
步行街店铺按50~70%面积为餐饮预留排油烟管井，餐饮按 中餐考虑，厨房面积按商铺面积的25~30%计算，同时预留 相应的补风井
□
□
□
□
20
百货：在百货区域四个角各留一个1.0m2的排油烟井，同 时预留相应的补风条件。

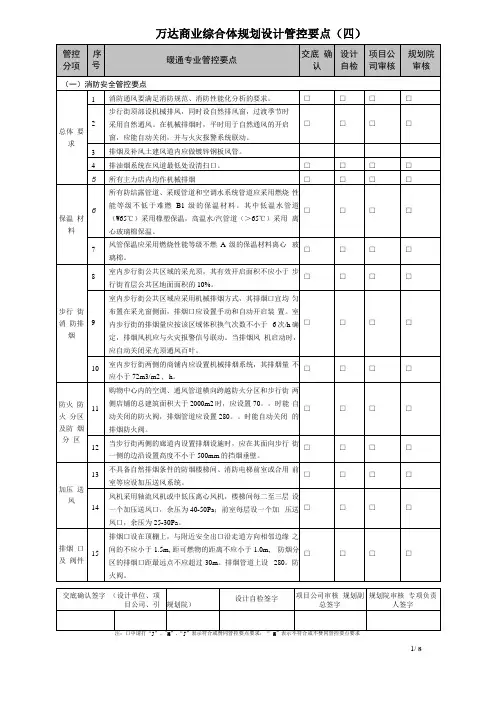

万达商业综合体规划设计管控要点（四）
管控 分项
序 号
暖通专业管控要点
交底 确认
设计 自检

暖通专业质量关键控制点

暖通专业质量关键控制点
2
★★
在施工停顿或者施工完成时，暴露的风管端口未及时进行防护
易导致风管积尘、积灰，对洁净室洁净度产生不必要的影响
GB50243-2016第6.2.5.1条：在安装前风管、静压箱及其他部件的内表面应擦拭干净，且应无油污和浮尘。当施工停顿和完毕时，端口应封堵
要求管理人员对质量隐患具有前瞻意识，及时预警并贯彻落实相关技术交底内容
进一步完成技术交底内容，并在生产过程中加强巡检，提高工人素质
5
★★
生产过程中，镀锌钢板镀锌层被破坏
在使用过程中风管容易锈蚀，易产生漏风、污染管内洁净空气等风险
GB50243-2016第4.3.1.1.7条：镀锌钢板风管表面不得有10%以上的白花、锌层粉化等镀锌层严重损坏现象。
风管加工厂地面必须铺设软质地板，搬运过程中应轻拿轻放。
进行技术交底并适当做现场演示增加工人相关质量意思，并加强巡检及时发现及时整改
4
★★
室外保温金属保护层的搭接顺序不对
金属保护层的搭接顺序不对会导致雨水等随着搭接缝深入到保护层内部浸泡保温层，易导致保温层脱胶开裂。
GB50243-2016第10.3.9.2条：金属保护壳接口搭接应顺水流方向设置，并应有突筋加强，搭接尺寸应为20mm~25mm。
第一节
1、风管制作
（金属矩形风管、金属圆形风管、不锈钢风管……）
1.1金属矩形风管-镀锌钢板风管
序号
风险等级
问题描述危害说明验收要求 Nhomakorabea控制措施
4
★★
共板法兰安装过程中角码固定不平整
一是影响风管严密性，易造成漏风，造成不必要的能量损失，二也容易导致共板法兰拐角处结构强度不够
GB50243-2016第4.3.1.1.2条：风管与配件的咬合缝应紧密、宽度应一致、折角应平直、圆弧应均匀，且两端面应平行

简析暖通工程质量管理要点

简析暖通工程质量管理要点

简析暖通工程质量管理要点引言：在全面发展的新时期我国的建筑行业取得了非常可观的发展成绩，人们对于所居住的环境也提出了更多的要求，暖通工程以及渐渐成为现代建筑建设中不可缺少的重要内容。

暖通工程包含的内容众多，其中包括空调、采暖和通风等内容，暖通工程施工具有很高的难度系数。

相关的施工技术人员想要保证暖通工程的施工质量，必须要对施工图纸进行全面性的了解，以暖通工程建设实际情况为基础确定施工计划，并且依据现象的规范和暖通工程设计要求对施工的全过程进行管理和控制。

一、暖通工程施工过程中的要点（一）支架制作及安装要点支架在暖通系统中起固定和支撑管道的作用，在各种规范中规定较少，只是由设计人员根据需要设定具体位置。

对于支架制作以及安装必须严格按照国家规定进行施工，同时通过专业技术人员现场监控，在进行支架制作安装中，要注意所用吊杆型钢规格是否合格，支架能否承受管道或设备的最大荷载，防腐处理是否合格，设备和大型管道吊架应穿楼板固定。

以确保支架在暖通工程中作用的有效发挥。

（二）通风设备施工要点对于采用风管组成通风系统的工程，风管安装必须平直，避免不必要拐弯造成阻力增大。

水管安装平直，转弯或爬坡处尽量走弯头以减少空气驻留，过建筑变形缝接软管。

有方向要求的阀门安装应注意是否与水流方向相一致，周围是否有开启空间，风机盘管阀门和过滤器应尽量把安装位置定在积水盘以内，以方便检修时排水冷凝水排水管应单独成系统。

（三）保温施工要点保温工艺质量的好坏直接影响系统运行情况，是暖通施工的关键环节。

暖通保温的难点在于水系统的施工，监理人员要严格监管施工方的施工程序，在无渗试验合格后和管道试压合格顶棚龙骨安装前完成保温施工，保温施工要保证各部位的严密封闭，不得有漏缝或漏点，保温材料与垫木粘接要严密，垫木大小与管道的孔隙大小配套，严防凝结水滴落而出现施工质量事故。

（四）处理设备运转噪声问题的要点空调终端设备运行工作时噪声过大，是暖通空调系统工程常见的问题。

浅析暖通工程质量管理及控制要点

浅析暖通工程质量管理及控制要点

浅析暖通工程质量管理及控制要点暖通工程是建筑工程中的重要组成部分，其施工质量的好坏直接影响到建筑使用功能和使用寿命。

因此，为确保暖通工程的施工质量，需在施工过程中对各个环节进行严格的质量控制，同时还需对暖通工程施工进行科学合理的管理。

暖通工程具有涉及面广、专业技术要求高、工序复杂、交叉作业多等特点，且暖通工程质量控制直接关系到建筑物能否正常运行和使用寿命，因此在暖通工程施工中必须要严格按照国家及行业规范执行。

但在实际施工中由于种种原因导致暖通工程存在许多质量问题，如管道支架、管道预留洞、阀门及仪表安装不到位等。

为此，在实际施工过程中必须对影响暖通工程质量的因素进行认真分析，采取科学有效的措施进行控制和管理。

1.根据设计要求，严格审核图纸，确保图纸的准确性在暖通工程施工前，设计人员应根据国家的相关法律法规和规范要求，对施工图纸进行详细审核，对不符合规定的内容应及时与建设单位沟通，并根据建设单位要求进行修改。

同时还需对图纸中的各项技术指标和规范标准进行认真核对，保证图纸中各项技术指标和规范标准不会出现任何差错。

同时还需在审核过程中注意以下几点：一是审核设计说明；二是审核设计变更；三是审核管道支吊架；四是审核设备基础、管道支架等图纸的尺寸及标高是否符合要求；五是审核阀门、法兰及各种阀门的规格是否符合规范要求，并将所有资料提交建设单位。

在暖通工程施工前，应对设计图纸进行认真审查，以保证图纸中各项技术指标和规范标准的准确性，确保暖通工程施工的质量。

1.对暖通工程施工中的各个环节进行严格控制暖通工程施工中涉及到的施工工序较多，需要在施工过程中进行科学合理的管理。

首先，在暖通工程施工前，应对设计图纸进行详细的阅读和理解，并结合设计图纸要求，对相关施工材料和设备进行审核和检验。

其次，在暖通工程施工过程中应严格按照国家及行业规范执行，对隐蔽工程进行检查验收。

此外，还需在施工过程中对各工种、各工序进行合理的安排和规划，并按照一定的程序和顺序进行施工。

暖通空调施工管理工作及具体控制要点

暖通空调施工管理工作及具体控制要点

暖通空调施工管理工作及具体控制要点摘要：近年来中国的经济飞速发展，人民群众的生活水平越来越高，在此背景之下，人民群众对于居住环境的要求也有所提高。

建筑行业今后的发展趋势将会更加智能环保。

现阶段建筑工程项目建设当中，通常会用到暖通空调，暖通空调施工的时候步骤非常繁琐，并且施工市场没有井然的秩序，使得施工当中依然存在着许多不足之处。

笔者将分析暖通空调施工管理当中存在的问题，并且针对性地提出解决措施。

引言通风取暖是建筑物应具备的基础功能，为了满足人们生活品质提升对于通风取暖的要求，就必须加强暖通工程施工管理工作。

现代化建筑物的结构愈发复杂，室内装饰在实用功能以及舒适性方面的要求不断提高。

为了适应现代化建筑整体设计要求，暖通空调工程设计施工也更加复杂化、精细化，针对现阶段暖通空调施工管理中存在的问题，有必要引入更加先进的管理理念，采取针对性的控制措施，制定长远的管理战略，既要提高管理质效，同时又要降低施工成本，创造更大的效益。

一、加强暖通空调施工管理的必要性暖通空调工程往往是由多个子项目构成，且施工难度随着建筑物功能的完善而不断增加，在现代化复杂建筑物中，暖通空调工程的技术应用及施工管理都面临着更高的要求，暖通空调工程只有与建筑基础结构相适应，才能够充分保证其功能实现。

优质的空调暖通工程，必然以完善的质量管理、方案为前提，但从很多暖通空调工程施工实际来看，由于片面追求施工进度和施工效益，而未对施工质量管理引起足够重视，没有建立完善的施工管理体系。

暖通空调施工管理有了更高的质量标准，传统的管理理念与管理技术已无法适应新时期的施工管理需要，同时也制约着暖通空调工程的进一步发展。

现代化暖通空调施工管理工作必须结合建筑施工实际，引入精细化的管理理念，科学分析、把控与解决施工中存在的各种隐患和问题。

实施暖通空调管理也是充分发挥设备性能、延长设备使用寿命的重要手段，因此，加强暖通空调施工管理是尤为必要的。

二、暖通空调施工管理工作及具体控制中存在的问题1.图纸设计问题在工程施工当中，图纸设计的重要性不可替代，图纸设计能够指导工程的开展，因此工程施工的质量将会受到设计图纸的直接影响。

4暖通专业设计管控要点

4暖通专业设计管控要点

4暖通专业设计管控要点暖通专业设计管控要点主要包括四个方面：设计准则、规范标准、技术要求和质量管理。

下面将对每个方面进行详细阐述。

一、设计准则暖通专业设计的准则是以节能、环保和舒适性为主要目标，包括以下方面：1.节能准则：通过合理选择暖通设备、优化系统设计和运行参数，最大限度地节约能源消耗。

2.环保准则：考虑暖通系统在运行过程中对室内外环境的影响，选择低排放、低污染的暖通设备和建材。

3.舒适性准则：根据不同场所和使用需求，合理设计室内温度、湿度、空气流动性等参数，提供良好的舒适环境。

二、规范标准暖通专业设计需要遵循相应的规范标准，主要包括以下几个方面：1.国家标准：根据国家相关标准，如《建筑节能设计标准》、《建筑暖通空调设计规范》等进行设计，确保设计的合法性和可行性。

2.行业标准：根据行业协会或组织发布的标准，如《建筑暖通空调工程设计规范》、《暖通空调工程施工及验收规范》等进行设计，确保设计的标准化。

3.地方标准：根据当地政府发布的相应标准，如《城市供热设计标准》等进行设计，满足当地实际使用需求。

三、技术要求暖通专业设计的技术要求主要包括以下方面：1.设备选择：根据建筑物的用途、平面布局、热负荷等因素，合理选择暖通设备，并根据实际情况进行参数的调整。

2.管道设计：根据设备的种类和数量，合理设计暖通系统的管道布置和尺寸，确保正常的运行和维护。

3.控制策略：通过智能化、自动化的控制系统，合理设置温度、湿度、空气流量等参数，并进行合理的控制算法优化，提高系统的效率和控制准确性。

4.维护保养：设计阶段考虑设备的维护保养要求，合理设置相关设备的检修孔和维护通道，方便施工和日后的维护。

四、质量管理暖通专业设计的质量管理主要包括以下几个方面：1.设计文件管理：建立完善的设计文件管理制度，确保设计文件的准确、完整、规范，并进行备案。

2.设计过程管理：建立设计过程的质量控制和审核流程，确保设计人员的设计能力和专业水平，并进行设计过程的跟踪和管理。

暖通专业设计合理化建议及方案

暖通专业设计合理化建议及方案

暖通专业设计合理化建议及方案Part 01暖通空调的作用1、防止交叉感染的重要措施本来说就是一个聚集和容纳各种患者的公共场所，加上病人本来自身免疫力相对正常人来说比较低下，同时空气中弥漫着各种消毒水等刺激性气体，医疗设备不也会产生一些危害人体健康的物质，因此的建筑从源头的设计上就要以防交叉感染。

特别是这种特殊场所，暖通空调的系统要根据的实际职能、性质要细化分区。

要根据不同的功能合理控制压差，控制好空气的流通方向，选择最佳气流组织方式。

例如：手术室通风设计正压，保证气流流出手术室外。

总之，要遵循1个基本原则就是要控制好压差，让空气流通，降低交叉感染的可能性，提供最佳的医疗环境。

2、暖通空调为治疗康复有力条件为给病人提供医疗和护理的场所，对于患者的医疗和康复有特殊的需求，比如说：温度、湿度等，这些条件对患者的康复有着重要的辅助作用。

比如:热、湿的温度可以帮助烧伤的病人更快速的康复；对于身体性能不佳、散热不正常的心脏病患者，由于本身血液循环不足，因此空调将有助于帮助患者散热。

所以，的暖通空调不仅仅是为了提高的舒适度，从医疗和康复的角度出发，的暖通空调为治疗和康复提供了有力保障。

3、暖通空调是正常运行的重要保障随着医疗技术、医疗设备和医疗管理水平的提高，各种各样设备散热量大，在运转的过程中也会释放很多气体、烟雾等物质，给医疗的空气管理带了很大困难。

因此，在管理当中，要根据设备分类管理，对于大型设备要建立独立机房，特殊的设备要根据设备要求，设定适当的温度、湿度，提高设备的精准度、稳定性。

另外，某些特殊设备会排除有害气体。

中很多设备对温度、湿度都有特殊要求，例如：普通X光室、CT 室、核磁共振机科室等。

因此，暖通空调是正常运行的重要保障。

Part 02暖通的节能设计原则我们在探讨暖通节能措施过程中，要对暖通的设计相关标准要有所了解，特别是现代化建设过程中，暖通的节能设计原则要严格遵循。

暖通节能设计原则要遵守：低碳、节能、可循环的原则。

暖通系统管控要点

暖通系统管控要点

暖通系统管控要点一、风管及支、吊架1.防火风管的材料、框架与固定材料、密封垫料必须为不燃材料,其耐火等级应符合设计和消防的规定；复合材料风管的覆面材料必须为不燃材料,内部的绝热材料应为不燃或难燃,且对人体无害。

2.风管的强度应满足1.5倍作压力下接缝处无开裂，风管的允许漏风量应符合设计要求。

3.风管板材拼按的咬口缝应错开,不得有十字型拼缝。

4.中压（＞500Pa，≤1500Pa）、低压（≤500Pa）系统风管法兰的螺栓及铆钉孔的孔距不得大于150mm；高压（＞1500Pa）系统风管不得大于100mm。

矩形风管法兰的四角部位应设有螺孔。

5.矩形风管弯管的制作,一般应采用曲率半径为一个平面边长的内外同心弧形弯管。

当采用其他形式的弯管或平面边长大于500mn时,必须设置弯管导流片。

6.焊接风管的焊缝应平整,不应有裂缝,凸瘤、穿透的夹渣、气孔及其它缺陷等,焊接后板材的变形应矫止,焊渣及飞溅物清除干净并将刷防锈漆。

7.在风管穿过需要封闭的防火、防爆的墙体或楼饭时,应设预理管或防护套管,其钢板厚度不应小于1.6mm。

风管与防护套管之间,应用不燃且对人体无危害的柔性材料封堵。

8.风管内严禁其他管线穿越；室外立管的固定拉索严禁拉在避雷针或避雷网上。

9.防火阀、排烟阀(口)的安装方向位置应正确。

防火分区隔墙两侧的防火阀,距墙表面不应大于200m，应设独立支吊架。

10.柔性短管的安装应松紧适度，不应有死弯或塌陷，不易超过2m。

11.风管用处、箭头应在显眼处、检修口处做标识。

12.风管水平安装,直径或长边尺寸小于等于400mm,支吊架间距不应大于4m；大于400mm,不应大于3m；螺旋风管的支、吊架间距可分别延长至5m和3.75m；对于薄钢板法兰的风管,其支、吊架间距不应大于3m。

13.风管垂直安装,间距不应大于4m,单根直管至少应有2个固定点。

14.风管支、吊架宜按国标图集与规范选用强度和刚度相适应的形式和规格。

对于直径或边长大于2500mm的超宽、超重等特殊风管的支、吊架应按设计規定。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7. 蓄冷系统应采用智能负荷预测方式控制蓄冷池及冷水机组的运行。
□
□
□
□
9
换热站一般由热力公司实施及管理，设计院须按万达供热（空调）情况进行设计。
□
□
□
□
机房布置原则
10
空调机房面积：4*（6-8）m2/台空调机组，每台机组服务面积约800~1200 m2（若带有热回收，机房面积适当增加）。空调机房布置原则：按业态布置，同一业态空调机房不能布置在其他业态内；同一业态且同一租赁方有多层时，若含有首层，机房不得布置在首层。
4. 空调水采用变频泵变流量时，可根据供、回水总管间的压力差或供回水温差改变循环泵转速，通过冷水机组的最小流量不得低于额定流量的70%，且应在供回水总管之间设压差旁通阀；
5. 热媒一次水设电动调节阀，通过气候补偿控制器自动调节供热设备的出水温度；
6. 设置总供冷、热量计量装置及分业态、分环路冷、热量计量装置，自动计量冷、热量消耗；
□
□
□
□
室内管线综合
4
必须有室内管线综合图（含暖通、电气、给排水、消防、弱电、结构梁等），预留双层机械停车位的车位处其综合管线底标高要求满足机械停车的设计要求。
□
□
□
□
标准图集应用
5
如采用标准图集，应将采用的图以蓝图的形式附上或提供标准图集。
□
□
□
□
机房做法
6
机房设排水地沟，须满足系统清洗排水需求，排水沟应有一定的坡度，排水沟地面贴瓷砖。紧邻卖场的制冷机房宜做消音处理。
□
□
□
□
排烟口及阀件
15
排烟口设在顶棚上，与附近安全出口沿走道方向相邻边缘之间的不应小于1.5m，距可燃物的距离不应小于1.0m，防烟分区的排烟口距最远点不应超过30m。排烟管道上设280℃防火阀。
□
□
□
□
通风、空调风管阀件
16
穿越防火分区、机房、重要的或火灾危险性大的房间隔墙、楼板处、垂直风管与水平风管交接处的水平管段，穿越变形缝的两侧均应设70℃防火阀。
□
□
□
□
5
所有主力店内均作机械排烟
□
□
□
□
保温材料
6
所有防结露管道、采暖管道和空调水系统管道应采用燃烧性能等级不低于难燃B1级的保温材料。其中低温水管道（≤65℃）采用橡塑保温，高温水/汽管道（>65℃）采用离心玻璃棉保温。
□
□
□
□
7
风管保温应采用燃烧性能等级不燃A级的保温材料离心玻璃棉。
□
□
□
□
步行街消防排烟
（一）消防安全管控要点
总体要求
1
消防通风要满足消防规范、消防性能化分析的要求。
□
□
□
□
2
步行街顶部设机械排风，同时设自然排风窗，过渡季节时采用自然通风。在机械排烟时，平时用于自然通风的开启窗，应能自动关闭，并与火灾报警系统联动。
□
□
□
□
3
排烟及补风土建风道内应做镀锌钢板风管。
4
排油烟系统在风道最低处设清扫口。
18
对于夜间小负荷运行业态（KTV等），预留局部加设分体空调室外机位置及冷媒管管井。
□
□
□
□
19
步行街店铺按50~70%面积为餐饮预留排油烟管井，餐饮按中餐考虑，厨房面积按商铺面积的25~30%计算，同时预留相应的补风井
□
□
□
□
20
百货：在百货区域四个角各留一个1.0m2的排油烟井，同时预留相应的补风条件。
□
□
□
□
（二）规划设计管控要点
图纸
1
暖通施工图管井应注明编号并在本张图附表表示出用途、面积和服务范围；应注明所有预留设备名称、占地位置、面积及功能并标明为预留；应注明所有设备用途、参数和服务区域。
□
□
□
□
2
图纸应明确版次、日期，并显著标明改动之处。
□
□
□
□
3
暖通图纸应提供消防专篇和节能专篇。应针对绿建一星设计给出专项设计说明。
□
□
□
□
冷热源要求
7
制冷站面积（以10万平米商业为参考）：大商业制冷站600～800m2，百货制冷站300～400m2，超市制冷站100～200m2。
□
□
□
□
8
冷热源集中控制应包括以下内容：
1. 空调冷热源和空调水系统的主要参数、设备状态监测；
2. 根据冷却水供水温度控制冷却塔风机的变频；
3. 根据系统冷、热负荷变化，控制设备投入数量；
□
□
□
□
事故通风
17
设置在地下室、半地下室或地上密闭房间内使用燃气的厨房及其他有爆炸危险气体的房间，应设事故通风。且排风口与进风口的水平距离不应低于20m，当水平距离不足20m时，排风口必须高于进风口6m。事故通风的风机，应分别在室内、室外便于操作的地点设置电器开关。事故通风的换气量不应小于12次/小时。
□
□
12
当步行街两侧的廊道内设置排烟设施时，应在其面向步行街一侧的边沿设置高度不小于500mm的挡烟垂壁。
□
□
□
□
加压送风
13
不具备自然排烟条件的防烟楼梯间、消防电梯前室或合用前室等应设加压送风系统。
□
□
□
□
14
风机采用轴流风机或中低压离心风机，楼梯间每二至三层设一个加压送风口，余压为40-50Pa；前室每层设一个加压送风口，余压为25-30Pa。
□
□
□
□
11
空调机房内根据设备选型设计设备基础，基础高度150mm。空调机房地面应做防水，并设DN100地漏。空调机组电气控制箱设计在方便操作的门口位置。
□
□
□
□
空调机组
12
百货和大商业的空调机组均应设置初效、中效过滤器。超市空调机组仅设置初效过滤器。
□
□
□
□
土建风井做法
13
新风井采用镀锌钢板风道
□
□
□
□
□
10
室内步行街两侧的商铺内应设置机械排烟系统，其排烟量不应小于72m3/m2·h。
□
□
□
□
防火防火分区及防烟分区
11
购物中心内的空调、通风管道横向跨越防火分区和步行街两侧店铺的总建筑面积大于2000m2时，应设置70℃时能自动关闭的防火阀，排烟管道应设置280℃时能自动关闭的排烟防火阀。
□
□
□
□
□
14
排风井采用镀锌钢板风道
□
□
□
□
15
排油烟井采用不锈钢板风道
□
□
□
□
冷却塔布置原则
16
冷却塔位置要求距离塔楼至少30米远，如距离小于30米需进行专项降噪设计或另行选择超低噪音的设备。
□
□
□
□
17
裙房屋面的风机、冷却塔等设备和出屋面管井不得影响屋面绿化及塔楼的环境、安全等。
□
□
□
□
管井预留原则
8
室内步行街公共区域的采光顶，其有效开启面积不应小于步行街首层公共区地面面积的10%。
□
□
□
□
9
室内步行街公共区域应采用机械排烟方式，其排烟口宜均匀布置在采光窗侧面，排烟口应设置手动和自动开启装置。室内步行街的排烟量应按该区域体积换气次数不小于6次/h确定，排烟风机应与火灾报警信号联动。当排烟风机启动时，应自动关闭采光顶通风百叶。
