F006PCBA外观品质检查标准培训教材编写：审核：审核日期：2003-11-14 版次：A/2培训教材修订记录表1.检查员要求：1.1.检查员的视力要求在0.7以上(可以戴眼镜)1.2.外观检查条件：1.2.1.在照明为1000LUX+/-200LUX的荧光或是白热灯的室内条件下进行，视距离30~50cm变换反射角度,在最清楚的条件下检查.1.2.2.噪音在75dB以下的条件下进行。
1.3.缺点的分类：1.3.1.致命缺点——对于使用、保养、依存此产品的人带来危险的缺点。
(也可以称：产品完全丧失功能或对产品使用者人身安全带来危害的缺点）1.3.2.严重缺点——实质性的降低产品的实用性，达不到初期目标的缺点。
(也可以称：严重影响产品外观、产品部分性能丧失、影响使用者操作、组装等）1.3.3.轻度缺点——相对于初期目标，没有实质性的降低产品的实用性，没有不符合规定的条件，只是使用此产品时有些障碍。
(也可以称：产品使用性能没有降低,只有外观上瑕疵,使用者也不容易发现的故障）1.4.缺点的判定：1.4.1.伤痕、打痕、异物、长度、高度等的判断方式，使用“测量器”如塞规、直尺、游标卡尺等.1.4.2.如标准、规范中无法描述判定标准作成限度样本，对照限度样本判定。
.1.4.3.如客户有指定的要求，请按照客户的要求判定。
1.4.4.其他未列明项目和缺点判定由品管经理和其授权主任判定为依据，必要时报客户同意。
1.5.说明：1.5.1该培训教材列明的检查标准为本公司通用的判定标准，具体在检查判定过程中要按照各客户的判定标准为准2.检查标准：第一部分：贴片元件部分：缺点名称合格图示（良品）不合格图示（不良品）CHIP 少锡可接受：焊锡量必须超过0.3mm以上，并且形成适当的弧形不接受：焊锡的量少没有形成适当的弧形IC脚少锡可接受：焊锡量必须超过0.3MM以上或t/2高度以上，并且形成适当的弧形不可接受：焊锡的量少没有形成适当的弧形CHIP 位移可接受：部件位移后电极的位置W1必须小于等于1/2铜箔的位置（W）不可接受：部件相对铜箔上下偏移W1超过1/2铜箔的位置（W）IC 位移可接受：部件电极的位移WL小于等于1/2铜箔的位置（W）不可接受：部件相对铜箔左右偏移大于元件宽度1/2CHIP 位移可接受：部件相对铜箔左右偏移，元件没有超出铜箔不可接受：部件相对铜箔左右偏移A大于0，即元件超出铜箔IC脚位移可接受：部件相对铜箔左右偏移部件幅度的不能超出铜箔的端面方向不可接受：部件相对铜箔左右偏移，部件幅度超出铜箔的端面方向缺点名称合格图示（良品）不合格图示（不良品）反面可接受：有丝印面朝下面不接受：有丝印面朝上面侧立可接受：部件的安装状态，平贴于PCB上。

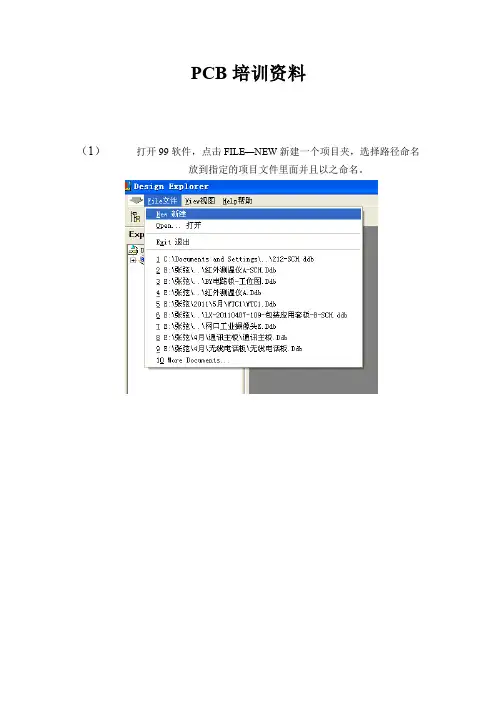

PCB培训资料（1）打开99软件，点击FILE—NEW新建一个项目夹，选择路径命名放到指定的项目文件里面并且以之命名。
双击DOCUMENTS 项目文件夹，然后右键—NEW—建立PCB DOCUMENT 和PCB LIBRARY DOCUMENT,前者为绘图的界面，后者为元器件的封装的库文件。
建好相应的文件后，双击PCB DOCUMENT 进入PCB操作界面，首先点L来设置单位格的尺寸。
跳出对话框，可以看到各个层的显示状态，有勾的为显示，反之则否，首先将右下角的2个VISIBLE后面的值改为1MIL 在点击右上角的OPTIONS—将左边值改为1MIL或者0.5MIL 根据自己习惯来修改越小越精确，RANGE为中心点的捕捉值可以改的小一些4MIL 2MIL都可以。
、设置好后选择OK，然后我们需要根据制板工艺来画出板子的外框。
在界面下方选中KEEPOUT层，外形线都是在这个层画，以3MIL的宽度画一个90度的交叉线，右上角为画线标示，选择后画线按TAB键可以修改线条的属性，基本上所有的属性显示都可以按TAB键，SHIFT+空格可以改变线的状态，自己可以试试。
画好一90度线后，就要设置原点，点击，然后在点击90度线的交叉点处，注意要用PAGE UP 和PAGE DOWN键来调节界面大小（该按键在键盘上），以便放置精准。
如图接下来，我们要输入线段的尺寸，首先按Q键，把MIL转换为MM一个单位的转换，然后双击线段，根据之前量出的长宽，输入相应的值，注意X轴Y 轴，以免输错值。
下图为线段的属性框。
调节好值后再按Q键，把两端连接起来，画好一个封闭的外形框。
做好后，我们进入到下一步做库。
首先启动ACPCB抄板软件，点击连接，并且点击PCB窗口和PCB左下角的坐标，然后点击浏览寻找此项目对应的图片。
对话框变到右上角后，修改透明度，点击调节分辨率，必须与图片分辨率一致才可以对应上去，PCB的分辨率是以1000单位的。
