仪器控制面板••(1)电压显示窗口:测试电压设定值显示,单位为V。
(2)量程显示窗口:显示当前量程段。
•(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。
(4)单位指示灯:显示当前电流及阻值单位。
•(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮。
•(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。
•(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。
(8)清零键:放电状态时,对仪器开路清零校正。
(9)放电键:测试返回放电状态•(10)R/I测试键:放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•(11)接地端:接地屏蔽端。
(12)测试“-”端:电压输出端。
(13)测试“+”端:采样输入端。
•(14)高压警示灯:提示当前“-”端有电压输出。
(15)仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5—10分钟。
• 2.根据检验文件要求,设定相关的测试参数,步骤如下:(1)1.VOL电压设定:在电压项1.VOL上按动“设定/确认”键,进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。
按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。
(2)电阻上下限设定:在极限2.LO或3.Hi上按动“设定/确认”键,进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键,仪器将自动保存设定参数。
(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在5.bep上按动“设定/确认键”进入蜂鸣设定。

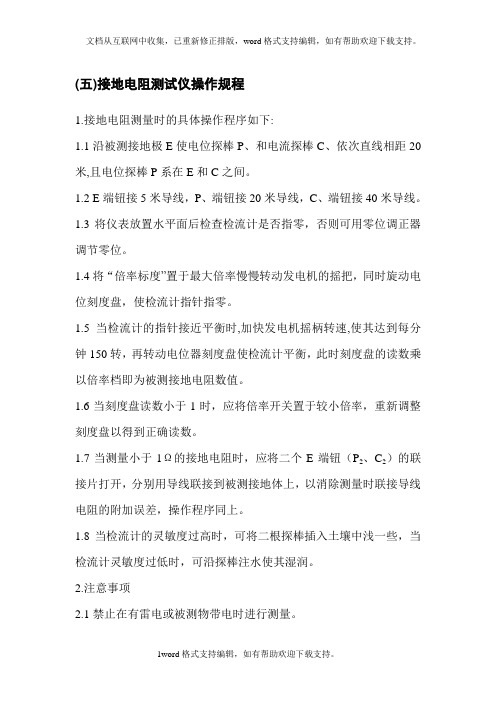

(五)接地电阻测试仪操作规程1.接地电阻测量时的具体操作程序如下:1.1沿被测接地极E使电位探棒P、和电流探棒C、依次直线相距20米,且电位探棒P系在E和C之间。
1.2 E端钮接5米导线,P、端钮接20米导线,C、端钮接40米导线。
1.3将仪表放置水平面后检查检流计是否指零,否则可用零位调正器调节零位。
1.4将“倍率标度”置于最大倍率慢慢转动发电机的摇把,同时旋动电位刻度盘,使检流计指针指零。
1.5当检流计的指针接近平衡时,加快发电机摇柄转速,使其达到每分钟150转,再转动电位器刻度盘使检流计平衡,此时刻度盘的读数乘以倍率档即为被测接地电阻数值。
1.6当刻度盘读数小于1时,应将倍率开关置于较小倍率,重新调整刻度盘以得到正确读数。
1.7当测量小于1Ω的接地电阻时,应将二个E端钮(P2、C2)的联接片打开,分别用导线联接到被测接地体上,以消除测量时联接导线电阻的附加误差,操作程序同上。
1.8当检流计的灵敏度过高时,可将二根探棒插入土壤中浅一些,当检流计灵敏度过低时,可沿探棒注水使其湿润。
2.注意事项2.1禁止在有雷电或被测物带电时进行测量。
2.2使用仪表应小心轻放、避免剧烈震动。
(六) LEM GEO15型单钳接地电阻测试仪操作规程1.测量的注意事项1.1应戴橡皮手套操作,以确保安全。
1.2禁止扭转本表或企图从已接地的设备上移动接地棒或接地线。
1.3连接在电气设备上的金属物或线,在测试之前,应视为有致命的危险,接地系统也无例外。
2.测量方法2.1接地电阻测量(1)开机前,须扣压夹钳板机数次。
(2)开机时,不可夹住任何导体。
(3)开机后,切于Ω档,仪表将进行自动校正,此时,不可开启夹钳或夹住任何导体。
(4)使用者须等自动校正完成后发出哗的一声后,可以使用。
(5)夹住地极后,扣压夹钳板数次。
(6)从显示器上读取接地电阻值。
注:(1)若显示“NOISE”表示电极或接地棒上出现干扰(I≥3A或U≥30V),此时测量不准确。
表面电阻测试仪使用方法该仪器为一台便携式电阻仪,规格为103欧姆/米2~1012欧姆/米 2 ,精确度为±101/2。
它主要用于测量表面电阻接地电阻。
在测量表面电阻的时候,只要把仪器放在测量物表面,按下红色测试按钮就可以了。
随后仪器便会亮起103欧姆/米2~1012欧姆/米2范围内相应的灯或绝缘显示。
在测量接地电阻的时候,重复上述过程,同时将接地插头插入连接接地点的插座中即可。
该仪器的平行栅清确间隔,确保其测量的灵敏度。
它使用一只9VPP3电池供电,可以连续工作用40小时以上仪器规格:尺寸:130mm x 70mm x 25mm电源:9V PP3 电池接地插头一条便携式仪器皮套表面电阻测试仪同时具有测量表面电阻和接地电阻的功能。
主要用于测量静电消耗和绝缘表面的传导性能,可重复测量,操作简单。
该仪器运用ASTM标准的D-257平行栅感应方法,通过高速OP-AMP自动进行量程校准。
集成电路为线性,转换点为±10 1/2 (在对数范围内)(或±10%平均数/unit)。
操作移开电池仓的面板,检查PP3碱性电池是否安装好。
使该仪器不接触任何表面,按下测试按钮,绝缘的红色LED 亮。
把测试仪放到需要测试的表面去,再按下测试按钮不放使LED持续地亮,数值也就测量出来。
10/3 =1kilohm GreenLED10/4 =10kilohms GreenLED10/5 =100kilohms GreenLED10/6 =1megohm YellowLED10/7 =10megohms YellowLED10/8 =100megohms YellowLED10/9 =1,000megohms YellowLED10/10 =10,000megohms YellowLED10/11 =100,000megohms YellowLED10/12 =1,000,000megohms RedLED>10/12 =Insulative RedLED检查接地电阻将接地插头插入接地插座中,将探针置于仪器的右边。
TOS6200电阻测试仪操作规程第一章:概述1.1本规程为TOS6200电阻测试仪的操作规程,旨在规范操作人员在使用TOS6200电阻测试仪时的操作流程和注意事项。
1.2TOS6200电阻测试仪是一种用于测量电阻值的仪器,广泛应用于电气工程、电子工程、通信工程等领域。
1.3操作人员应在了解TOS6200电阻测试仪的基本原理和操作方法的前提下,才能进行操作,并按照本规程的要求进行操作。
第二章:安全与保护2.1在对电器设备进行测试之前,操作人员应确保测试场所的安全,避免发生火灾、触电等意外事故,确保人身安全。
2.2操作人员应按照设备的额定电压和额定功率进行操作,避免因过电压或过负荷引起设备的损坏或者意外事故。
2.3操作人员在操作过程中应将TOS6200电阻测试仪放置在稳定的地面上,避免因仪器摇晃或者倾斜而引起损坏。
2.4操作人员在进行测试之前,应仔细检查测试仪器的连接线路是否正确、触头是否完整,确保设备的正常运行。
2.5在操作过程中,严禁使用含有易燃、易爆和具有腐蚀性的物质,以免引起火灾、爆炸或设备的损坏。
第三章:仪器准备3.1操作人员应确保TOS6200电阻测试仪的工作环境符合要求,避免高温、湿度等环境对设备的影响。
3.2在进行测试之前,操作人员应仔细阅读TOS6200电阻测试仪的使用手册,并了解仪器的基本原理和操作方法。
3.3在进行测试之前,操作人员应在仪器的输入端连接测试电缆,并确保电缆连接牢固,避免测试时因电缆松动引起测量误差。
3.4在进行测试之前,操作人员应检查TOS6200电阻测试仪的电源线是否接好,电源是否正常,确保设备的正常供电。
3.5在测试之前,操作人员应按照被测件的类型和要求设置好测试仪的参数,包括测试范围、测试模式、测试速度等。
第四章:操作步骤4.1打开电源:将TOS6200电阻测试仪的电源开关打开,确保设备正常供电。
4.2设置测试参数:按照被测件的类型和要求,设置好测试仪的参数,包括测试范围、测试模式、测试速度等。
测量仪使用方法测量仪是一种用于测量各种物理量的仪器,包括长度、温度、压力、电流等。
它在工业生产、科学研究、生活中都有着广泛的应用。
正确的使用测量仪不仅可以保证测量结果的准确性,还可以延长仪器的使用寿命。
下面将介绍一般测量仪的使用方法。
首先,使用测量仪之前需要对仪器进行检查。
检查仪器外观是否完好,各个部件是否齐全,是否有损坏或者松动的地方。
同时,还需要检查仪器的电源是否正常,各个按钮、旋钮是否灵活可用。
只有确保仪器状态良好,才能进行后续的测量工作。
其次,根据需要选择合适的测量范围和测量单位。
不同的测量仪有着不同的测量范围和测量单位,需要根据具体的测量对象来进行调整。
在调整测量范围和测量单位时,需要仔细阅读仪器说明书,按照说明书上的操作步骤进行设置。
接着,进行测量前的准备工作。
在进行测量之前,需要将测量仪放置在稳定的位置,避免因为仪器晃动而影响测量结果。
同时,还需要对测量对象进行准备,确保测量对象处于稳定状态,没有外界干扰。
然后,进行测量操作。
根据测量对象的特点,选择合适的测量方法和测量位置。
在进行测量时,需要保持仪器和测量对象之间的良好接触,避免因为接触不良而导致测量误差。
同时,还需要注意观察仪器显示的测量数值,确保测量过程中没有异常情况发生。
最后,进行测量结果的记录和分析。
在完成测量后,需要将测量结果记录下来,并进行分析。
如果需要,还可以对测量结果进行进一步处理,得出需要的数据。
在记录和分析测量结果时,需要注意保留足够的有效数字,避免因为四舍五入而导致数据失真。
总之,正确的使用测量仪需要严格按照操作规程进行,保持仪器的良好状态,选择合适的测量范围和单位,进行测量前的准备工作,进行准确的测量操作,以及对测量结果进行记录和分析。
只有这样,才能保证测量结果的准确性,提高工作效率,确保工作质量。
检测仪日常操作规程检测仪日常操作规程一、开机流程1、设备上电:旋转设备总开关,设备通电后,输送带应启动,风机应启动,工控机应启动并自动进入检测软件;2、每班清洁设备:清洁中转台与杯子接触部件清洁检测仪分杯螺旋处粉尘等异物;用酒精布分别清洁输送带和吸球等杯子接触部件;用酒精布清洁收杯台与杯子接触部件3、选择检测品种;4、取要检测样品杯,放置在检测仪入口端,调节螺旋下杯高度,保证下杯螺旋出口与吸球之间距离大于检测样品高度20-30mm,距离太高会出现掉杯情况,太矮容易出现卡杯现象。
调节吸球高度,保证吸球与输送带之间距离大于检测样品高度在5-10mm,距离不合适会压褶产品和倒杯等现象,调节出杯筒高度,保证出杯筒高度大于样品10-20mm;调节相机高度,保证检测画面质量,并调整参数到合适(具体参考使用说明书)5、取样品杯10只,其中不合格杯5只,合格杯5只;放置在生产上,进行检测验证,合格杯通过,不合格杯全部排出;6、开机生产,动态观察并调整设备1-2小时,观察是否生产异常和检测异常;7、正常生产;二、关机流程1、关闭检测软件;2、关闭工控机;3、关闭设备电源;三、日常保养1、设备内部掉落杯清理(日常及时清理);2、设备内部各部件每周应进行定期擦拭,确保设备内部清洁无灰尘;3、相机镜头用干燥清洁眼镜布轻轻擦拭(建议每两月一次,灰尘不多时无需擦拭);(1)禁止使用酒精、水、汽油、洗洁精等任何清洁剂;(2)禁止将镜头从相机上拧下;(3)不得随意调节镜头焦距和光圈(会造成成像模糊);4、定期检测风机出风口是否堵塞,并清理;5、禁止在工控机上安装任何软件,游戏等无关程序;6、禁止随意调节相机、光源支架;四、常见问题处理1、检测效果不佳:(1)检测区域是否恰当,可调节光源的位置;(2)相机的拍摄区域是否包含所有需要检测的区域,有产品无越界情况;(3)检测图像是否清晰;(4)参考说明书对效果较差区域进行相应参数调节;2、打开软件是提示“相机初始化失败”、“创建回调函数失败”等异常信息:(1)检查相机指示灯是否为绿色;否则检测相机电源、数据线是否正常接通;(2)关闭检测软件,拔除相机电源线,等候30秒,重新接通,打开软件,观察是否问题解决;(3)关闭检测软件,打开相机自带驱动工具“”,参考说明书进行IP配置->关闭驱动软件->重新打开检测软件;。
接地电阻测试仪操作规程与步骤1 仪器面板说明(见操作面板)(1)电源开关。
(2)启动钮:按下时,测试灯亮,此时仪器的测试电压已启动,如接上负载就有相应的电流通过。
(3)复位钮:按下时,测试灯灭或超阻报警、过流报警停止,此时无电流输出。
(4)电流调节旋钮:调节此钮可使用电流输出为5~30A。
(5)遥控接口:接遥控测试枪(按用户要求进行选配)。
(6)(9)电阻检测端。
(7)(8)电流检测端。
(10)超阻和过流报警指示灯:当被测电阻超过设定报警时,此灯闪烁,同时蜂鸣器断续讯响;当出现过流时(﹥AC 30A),此灯连续亮,蜂鸣器持续讯响,同时输出中断。
(11)测试灯:该灯亮,表示测试电压已启动,灯灭表示电压中断。
(12)电流显示单位A。
(13)电流显示(0~30A)。
(14)电阻显示单位mΩ.(15)电阻显示:0~ mΩ(25A)/0~600 mΩ(10A)。
(16)时间显示单位S。
(17)时间显示:1~99s倒计时。
(18)定时开关:“开”时,为定时测试,测试时间在1~99s内任意设定;“关”时,为手动测试(不计时)。
(19)时间预置拨盘:可设定所需测试的时间值。
(20)开路报警开关:按下时具有开路报警功能,弹出时没有开路报警功能。
(21)报警预置调节电位器:在预置状态下调节此电位器,可设置报警电阻值。
(22)测试/预置键:按下时,在启动并调节电流调节选钮到规定输出电流时,可设置并显示报警电阻值;弹出时,为正常测试状态,显示屏读出的是测试阻值。
(23)200 mΩ/600 mΩ档选择开关:按下时,测量范围为0~600 mΩ,报警值为0~600 mΩ;弹出时,测量范围为0~ mΩ,报警值为0~200 mΩ。
2 使用与操作:本仪器配备一付(两组)测量线,红线组粗线接入测试仪红色电流接线柱(7),红线组细线接入测试仪红色电阻检测接线柱(6);黑线组粗线接入测试仪黑色电流接线柱(8),黑线组细线接入测试仪黑色电阻检测接线柱(9)。
绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。
2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。
3. 检查:3.1 检查仪器外壳是否可靠接地。
3.2 检查各显示数表指示是否正常。
3.3 检查测试线是否完好。
4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。
4.2根据产品需要的测试参数调整好后,不得更改。
4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。
连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。
4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。
4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。
4.5 测试完毕,按复位开关,取下被测物。
5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。
5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。
5.3 当仪器在使用过程中发生意外,应立即切断电源。
5.4检查故障时,必须关掉电源。
5.5本仪器应避免阳光正面直射。
5.6本仪器应每年送到有关部门检定。
安全帽冲击穿刺试验机耐穿刺性能操作步骤1、打开仪器的电源开关,预热 10分钟2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。
绝缘电阻测试仪使用方法兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。
在使用兆欧表前,首先要做好以下各种准备工作:(1)测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。
(2)对可能感应出高电压的设备,必须消除这种可能性后才能进行测量。
(3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
(4)测量前要检查兆欧表是否处于正常工作状态下,主要检查其"0"和"∞"两点位置。
即摇动手摇发电机手柄,使电机达到额定转速。
兆欧表在短路时,指针应指在"0"位置;开路时,指针应指在"∞"位置。
(5)兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
做好上述准备工作后,就可以进行测量了。
在测量时,要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。
兆欧表的接线柱共三个;三个"L"即线端,一个"E"即地端,再一个"G"即屏蔽端(也叫保护环)。
一般被测绝缘电阻都接在"L"和"E"端之间,但当被测绝缘物表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与"G"端相联接。
这样漏电流就经屏蔽端"G"直接流回发电机的负瑞形成回路,而不再流过兆欧表的测量机构(动圈)。
这样就从根本上消除了表面漏电流的影响。
值得注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽短钮"G"。
因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大。
为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表办一个金属屏蔽环,使之与兆欧表"G"端相连。
