绝缘电阻测试仪操作规程

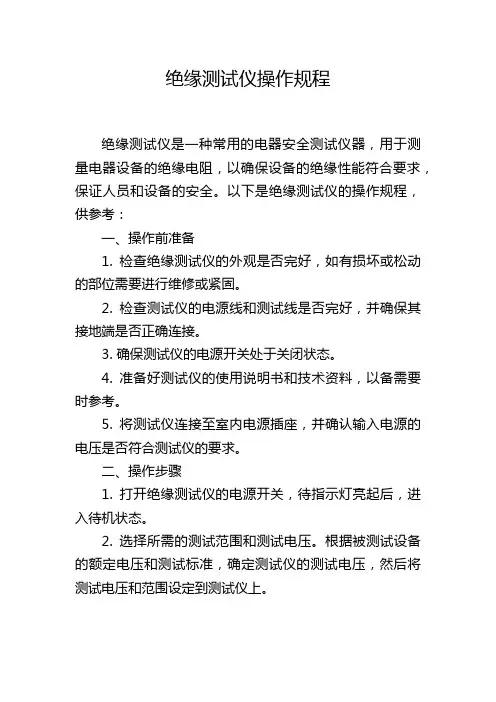

绝缘测试仪操作规程绝缘测试仪是一种常用的电器安全测试仪器，用于测量电器设备的绝缘电阻，以确保设备的绝缘性能符合要求，保证人员和设备的安全。

以下是绝缘测试仪的操作规程，供参考：一、操作前准备1. 检查绝缘测试仪的外观是否完好，如有损坏或松动的部位需要进行维修或紧固。

2. 检查测试仪的电源线和测试线是否完好，并确保其接地端是否正确连接。

3. 确保测试仪的电源开关处于关闭状态。

4. 准备好测试仪的使用说明书和技术资料，以备需要时参考。

5. 将测试仪连接至室内电源插座，并确认输入电源的电压是否符合测试仪的要求。

二、操作步骤1. 打开绝缘测试仪的电源开关，待指示灯亮起后，进入待机状态。

2. 选择所需的测试范围和测试电压。

根据被测试设备的额定电压和测试标准，确定测试仪的测试电压，然后将测试电压和范围设定到测试仪上。

3. 将测试仪的接地线连接至设备的接地端，确保接触牢固可靠。

4. 将测试仪的测试线依次连接至设备的绝缘导线上，确保测试线与绝缘导线的接触牢固可靠。

5. 按下测试按钮，开始测试。

测试仪将自动给被测试设备加上测试电压，然后测量其绝缘电阻。

6. 在测试过程中，需注意测试仪的显示屏上的读数。

一般来说，绝缘电阻的值应该大于规定的标准值，若小于标准值则被测试设备存在绝缘故障，需要进一步检修或更换。

7. 测试完成后，将测试仪的测试线和接地线从设备上拆除。

8. 关闭绝缘测试仪的电源开关，将其断开电源插座。

9. 对绝缘测试仪进行清洁和保养。

使用干净的软布擦拭仪器的外壳，并在存放之前进行整理。

三、注意事项1. 在操作绝缘测试仪前，要确保操作人员已经受过相关的培训，了解仪器的基本原理和使用方法。

2. 操作人员应穿戴好防静电服，并严格按照安全操作规程进行操作，以降低事故发生的风险。

3. 在测试过程中，应仔细观察仪器的工作状态和显示的数值，及时发现可能存在的故障。

4. 使用绝缘测试仪时，应避免施加过高的测试电压，以避免被测设备或测试仪器受损。

仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。

（2）量程显示窗口：显示当前量程段。

•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。

（4）单位指示灯：显示当前电流及阻值单位。

•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。

•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。

•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。

（8）清零键：放电状态时，对仪器开路清零校正。

（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。

测试状态下切换电阻/电流显示。

•（11）接地端：接地屏蔽端。

（12）测试“-”端：电压输出端。

（13）测试“+”端：采样输入端。

•（14）高压警示灯：提示当前“-”端有电压输出。

（15）仪器电源开关。

各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。

• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。

此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。

按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。

(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。

此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。

设定好后按“设定/确认”键，仪器将自动保存设定参数。

(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。

绝缘电阻测试仪操作规程
《绝缘电阻测试仪操作规程》
一、电阻测试仪简介
绝缘电阻测试仪是用于测量电气设备、电缆、变压器等绝缘材料的绝缘电阻的仪器，可以帮助用户判断设备的使用状态和安全性。

二、操作准备
1. 在使用前，仔细阅读说明书，了解仪器的功能和操作方法。

2. 确保电源稳定并接通，并按要求连接测试线。

3. 检查测试线是否完好，确保防护措施到位。

三、操作步骤
1. 启动仪器，等待预热时间，确保仪器处于正常工作状态。

2. 选择合适的测试范围和电压，根据被测物品的情况进行调整。

3. 将测试线分别连接到被测物品的两端，确保连接牢固。

4. 按下测试按钮，开始进行测试，测试完成后松开按钮。

5. 记录测试结果，并进行分析判断，根据需要采取相应的措施。

四、注意事项
1. 在使用过程中，严格按照操作规程进行操作，避免涉水或与其他金属相接触。

2. 在测试过程中，避免触碰高压部分，避免发生触电事故。

3. 测试完成后，及时将测试线拔掉，避免发生短路。

4. 仪器需定期进行维护保养，确保仪器的准确性和稳定性。

总之，在使用绝缘电阻测试仪时，一定要严格按照操作规程操作，确保安全性和测试准确性。

绝缘电阻测试仪操作规程绝缘电阻测试仪是一种用于测量电气设备绝缘电阻的仪器。

它的作用是帮助用户了解电气设备的绝缘状况，从而确定设备是否需要维修或更换。

为了保证测试的准确性和安全性，使用绝缘电阻测试仪的操作规程非常重要。

下面是一份关于绝缘电阻测试仪操作规程的简要说明：1. 设备准备：a. 确保绝缘电阻测试仪处于正常工作状态并带有足够的电源。

b. 检查绝缘电阻测试仪的连接线是否完好无损。

c. 确保测试仪上的绝缘电阻测量范围符合被测试设备的要求。

2. 安全准备：a. 确保被测试设备已完全断电，并将设备与电源脱离。

b. 如果可能，将被测试设备的所有电缆和终端与接地电缆连接在一起，以确保测试的安全性。

c. 穿戴个人防护设备，如绝缘手套和安全眼镜，以防止可能的触电和其他意外伤害。

3. 连接设备：a. 使用绝缘电阻测试仪与被测试设备之间的连接线连接两者。

b. 在测试仪上选择正确的测试范围。

c. 将测试引线分别连接到被测试设备的终端或相应的电缆。

4. 开始测试：a. 打开绝缘电阻测试仪，确保其已达到稳定状态。

b. 根据测试仪器的说明进行操作，包括选择测试时间和开始测试。

c. 观察测试仪器显示的绝缘电阻数值，并进行记录。

注意，测试结果可能会受到温度和湿度等环境因素的影响，因此需要进行相应的修正。

5. 测试结果：a. 根据被测试设备的规范和标准，判断测量结果是否在正常范围内。

一般来说，较高的绝缘电阻值表示较好的绝缘状况。

b. 如果测试结果不在正常范围内，可能表明设备存在绝缘问题。

应及时通知相关部门进行维修或更换。

c. 确保对测试结果和相关信息进行准确的记录，并将记录存档以备将来参考。

6. 安全收尾：a. 关闭绝缘电阻测试仪，并将其与被测试设备断开连接。

b. 将被测试设备重新连上电源并确保其正常工作。

c. 将测试仪器放置在干燥、清洁、安全的地方，并定期进行维护和校准。

绝缘电阻测试仪的操作规程是保证测试准确性和安全性的关键。

绝缘电阻测试仪操作规程
1、测量前，先将其间隔沿被测地极“E”使电位探测针“P”和电流探测针“D”，依直线间隔相距20米，“P”插于被测地极“E”和“D”之间，然后用专用导线分别将E、P、D接到仪表的相应接线柱上。

2、测量时，先把仪表置水平位置，用“调零螺丝”将指针调整指于红线上。

然后把仪表的“倍率标度”置于最大倍数，慢慢转动发机电摇把，同时旋动“测量标度盘”，使检流计指针平衡。

当指针接近红线时，加快摇把转速达到约每分钟120转以上，再调整“测量标度盘”使之中指针指于红线上。

如“测量标度盘”的读数小于1时，应将“倍率标度”置于较小的倍数，再照前所述重新调整“测量标度盘”以得到正确读数。

当指针完全平衡在红线上往后，用“测量标度盘”的读数乘以倍率标度，既为所测得的电阻值。

3、测量时，接地线路要与被保护的设备断开，以便得到精确的测量数据。

测量绝缘电阻安全操作规程绝缘电阻是一项用于检测电气设备或电气系统中绝缘情况的重要测试。

正确操作绝缘电阻测试设备对于确保工作场所的电气安全至关重要。

下面是测量绝缘电阻的安全操作规程。

1. 设备准备在进行绝缘电阻测试之前，必须做好以下准备工作：- 检查测试设备的电源线是否损坏或老化，如果发现损坏应立即更换。

- 确保测试设备接地可靠，避免电气设备或电气系统的母线没有正确接地。

- 检查测试设备的绝缘电阻表头是否干净，清除表头上的油污或灰尘。

2. 安全防护在进行绝缘电阻测试时，必须采取适当的安全防护措施：- 使用符合安全标准的绝缘手套和绝缘鞋，保护身体免受电流伤害。

- 穿戴防静电衣物，避免静电引起的电击事故。

- 在整个测试过程中，避免与设备的导电部位直接接触。

3. 测试前的检查在进行绝缘电阻测试之前，需要进行必要的检查和确认：- 确保被测试设备已完全停机，并且主电源已经关闭。

- 检查被测试设备上的所有电源开关是否处于关闭状态，避免电源突然打开引起意外事故。

- 检查被测试设备是否有明显损坏或漏电现象，如发现异常应及时修复或更换设备。

4. 进行测试在进行绝缘电阻测试时，需要按照以下步骤进行：- 将绝缘电阻测试仪的测试线与被测试设备的绝缘部分连接，确保连接牢固。

- 打开绝缘电阻测试仪，选择适当的测试模式和测试范围。

- 按下测试按钮，开始进行绝缘电阻测试。

- 在整个测试过程中，保持专注并观察测试仪表的读数。

- 测试完成后，关闭绝缘电阻测试仪，并断开测试线与被测试设备的连接。

5. 测试结果的分析在完成绝缘电阻测试后，需要对测试结果进行分析和判断：- 根据测试仪表的读数，判断被测试设备绝缘是否符合要求。

- 如果测试结果显示绝缘电阻过低或损坏，应立即采取措施进行维修或更换设备。

- 如果测试结果显示绝缘电阻正常，建议定期进行绝缘电阻测试以确保设备的安全性能。

6. 安全措施在进行绝缘电阻测试时，还需要注意以下安全措施：- 确保测试区域的通风良好，避免因长时间测试而引起的体力过劳或中暑。

绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。

2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。

3. 检查:3.1 检查仪器外壳是否可靠接地。

3.2 检查各显示数表指示是否正常。

3.3 检查测试线是否完好。

4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。

4.2根据产品需要的测试参数调整好后,不得更改。

4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。

连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。

4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。

4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。

4.5 测试完毕,按复位开关,取下被测物。

5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。

5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。

5.3 当仪器在使用过程中发生意外,应立即切断电源。

5.4检查故障时,必须关掉电源。

5.5本仪器应避免阳光正面直射。

5.6本仪器应每年送到有关部门检定。

安全帽冲击穿刺试验机耐穿刺性能操作步骤1、打开仪器的电源开关,预热 10分钟2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。

绝缘电阻测试仪操作规程
一、试件准备：
1．从样品上截取3块试件，尺寸不小于300mm×300mm，厚度为5~10mm。

试件应平滑，无裂纹，气泡和机械杂质等缺陷。

2．用蘸有蒸馏水的干净棉布清洗试件以后，用洁净的干布将试件擦干，放置在干燥处24h以上。

3．在干净的试件表面上，用导电胶涂出大小相当于电极基面大小尺寸的区域。

4．试验前，将试件放置在温度为23±2℃，相对湿度为（65±5）℃的环境中至少2h。

二、测量：
1．将功能开关拨至“电池”档，输出电压拨至“500V”档，打开电源开关，电源指示灯应亮，检查仪器电压显示值是否正常（8.5V~12.5V），显示“LOBAT”，要更换电池。

2．将功能开关拨至“调零”档，调节“校零”旋钮，使显示器值为零。

3．将量程开关拨至“X108”档，将功能开关拨至“测量”档位。

4．将试件放在一块大于试件的绝缘平板上，带导电胶的一面朝上，擦净电极表面，将其放在涂胶面上，外电极连接到测试仪的低压端，内电极连接高压端上，充电1min后，测量表面电阻。

5．观察显示器读取显示值，如果显示为“1-”，说明欠量程，要调大，如果显示为“：”说明过量程，要把量程调小。

6．记录和计算：
a每块试件的上下两个表面的电阻值；
b上表面3个表面电阻算术平均值；
c下表面3个表面电阻的算术平均值。

7、读值处理：被测器件的绝缘阻值=仪器示值×倍率。

三、测量完毕，整理仪表，试件。

绝缘电阻测试仪安全操作规程绝缘电阻测试仪主要是检测电气设备、线路和绝缘体的绝缘电阻和绝缘质量，是一款很常用的电器测量仪器。

为了确保使用过程中的安全，以下是绝缘电阻测试仪的安全操作规程：一、前期准备1.在使用前，应先了解本机的性能和功能，并确保安装、连接正确。

2.要检查电源电压是否与绝缘电阻测试仪所规定的电源电压设定相符，同时还要检查电源是否接地良好。

3.进行测试前，先要检查被测设备的电气部分是否已隔离，以便对被测对象进行定位。

4.在进行高压测试前，一定要将被测设备的电源插头拔掉。

二、测试操作1.在进行电阻测试前，应先检查仪器的接地端是否接好，保证测量的准确性。

2.在进行高压测试时，必须保证仪器的安全性能符合要求，同时需按照仪器说明书的要求正确操作。

3.在进行测试时，应在特定的试验条件下进行，如温度、湿度等，以确保测试结果的可靠性。

4.在使用过程中，应避免在过渡电压大的地方以及雷雨天气使用。

5.对于长期未使用的仪器，应先进行检查、清洁后再进行测试。

6.测试结束后应当拔掉电源插头，并将仪器保存在通风干燥、不含尘土和腐蚀气体的地方。

7.如遇到仪器故障或不能正常工作时，要及时停机，检查故障原因，并进行维修或更换配件。

三、安全注意事项1.在高压下进行测试时，应当注意安全，同时在平静心态下进行测试，确保仪器安全可靠。

2.在使用过程中，不要触碰被测对象及其接线端子，同时要注意组件的防护，确保仪器曾安全可靠。

3.在使用时，不得携带金属饰品等易于导电的物品，并避免与其他电器设备共用一插座。

4.严格禁止在仪器工作时进行任何拆卸、改装和更换零部件的行为。

5.在使用过程中，要按照仪器说明书的要求进行维护和保养，确保仪器的工作状态和准确性。

6.在使用时，要在场外配备应急救援设备、急救药品、防护工具和消防设施，确保使用过程中的安全性。

以上是绝缘电阻测试仪的安全操作规程，我们应始终注意使用方法，注意事项，确保使用过程中的安全可靠，同时要进行及时的维护和保养，以延长仪器的使用寿命。

仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。

（2）量程显示窗口：显示当前量程段。

•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。

（4）单位指示灯：显示当前电流及阻值单位。

•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。

•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。

•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。

（8）清零键：放电状态时，对仪器开路清零校正。

（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。

测试状态下切换电阻/电流显示。

•（11）接地端：接地屏蔽端。

（12）测试“-”端：电压输出端。

（13）测试“+”端：采样输入端。

•（14）高压警示灯：提示当前“-”端有电压输出。

（15）仪器电源开关。

各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。

• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。

此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。

按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。

(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。

此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。

设定好后按“设定/确认”键，仪器将自动保存设定参数。

(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。
