《绝缘电阻测试仪操作规程》
- 格式:doc
- 大小:20.00 KB
- 文档页数:2
仪器控制面板•(1)电压显示窗口:测试电压设定值显示,单位为V。
(2)量程显示窗口:显示当前量程段。
•(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。
(4)单位指示灯:显示当前电流及阻值单位。
•(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮。
•(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。
•(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。
(8)清零键:放电状态时,对仪器开路清零校正。
(9)放电键:测试返回放电状态•(10)R/I测试键:放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•(11)接地端:接地屏蔽端。
(12)测试“-”端:电压输出端。
(13)测试“+”端:采样输入端。
•(14)高压警示灯:提示当前“-”端有电压输出。
(15)仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5—10分钟。
• 2.根据检验文件要求,设定相关的测试参数,步骤如下:(1)1.VOL电压设定:在电压项1.VOL上按动“设定/确认”键,进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。
按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。
(2)电阻上下限设定:在极限2.LO或3.Hi上按动“设定/确认”键,进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键,仪器将自动保存设定参数。
(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在5.bep上按动“设定/确认键”进入蜂鸣设定。
绝缘电阻测试仪操作规程步骤和使用方法Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】仪器控制面板(1)电压显示窗口:测试电压设定值显示,单位为V。
(2)量程显示窗口:显示当前量程段。
(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。
(4)单位指示灯:显示当前电流及阻值单位。
(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮。
(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。
(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。
(8)清零键:放电状态时,对仪器开路清零校正。
(9)放电键:测试返回放电状态(10)R/I测试键:放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
(11)接地端:接地屏蔽端。
(12)测试“-”端:电压输出端。
(13)测试“+”端:采样输入端。
(14)高压警示灯:提示当前“-”端有电压输出。
(15)仪器电源开关。
各参数设定及操作步骤1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5—10分钟。
2.根据检验文件要求,设定相关的测试参数,步骤如下:(1)电压设定:在电压项上按动“设定/确认”键,进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。
按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。
(2)电阻上下限设定:在极限或上按动“设定/确认”键,进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键,仪器将自动保存设定参数。
(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在上按动“设定/确认键”进入蜂鸣设定。
绝缘电阻测试仪操作规程
《绝缘电阻测试仪操作规程》
一、电阻测试仪简介
绝缘电阻测试仪是用于测量电气设备、电缆、变压器等绝缘材料的绝缘电阻的仪器,可以帮助用户判断设备的使用状态和安全性。
二、操作准备
1. 在使用前,仔细阅读说明书,了解仪器的功能和操作方法。
2. 确保电源稳定并接通,并按要求连接测试线。
3. 检查测试线是否完好,确保防护措施到位。
三、操作步骤
1. 启动仪器,等待预热时间,确保仪器处于正常工作状态。
2. 选择合适的测试范围和电压,根据被测物品的情况进行调整。
3. 将测试线分别连接到被测物品的两端,确保连接牢固。
4. 按下测试按钮,开始进行测试,测试完成后松开按钮。
5. 记录测试结果,并进行分析判断,根据需要采取相应的措施。
四、注意事项
1. 在使用过程中,严格按照操作规程进行操作,避免涉水或与其他金属相接触。
2. 在测试过程中,避免触碰高压部分,避免发生触电事故。
3. 测试完成后,及时将测试线拔掉,避免发生短路。
4. 仪器需定期进行维护保养,确保仪器的准确性和稳定性。
总之,在使用绝缘电阻测试仪时,一定要严格按照操作规程操作,确保安全性和测试准确性。
绝缘电阻测试仪操作规程
1、测量前,先将其间隔沿被测地极“E”使电位探测针“P”和电流探测针“D”,依直线间隔相距20米,“P”插于被测地极“E”和“D”之间,然后用专用导线分别将E、P、D接到仪表的相应接线柱上。
2、测量时,先把仪表置水平位置,用“调零螺丝”将指针调整指于红线上。
然后把仪表的“倍率标度”置于最大倍数,慢慢转动发机电摇把,同时旋动“测量标度盘”,使检流计指针平衡。
当指针接近红线时,加快摇把转速达到约每分钟120转以上,再调整“测量标度盘”使之中指针指于红线上。
如“测量标度盘”的读数小于1时,应将“倍率标度”置于较小的倍数,再照前所述重新调整“测量标度盘”以得到正确读数。
当指针完全平衡在红线上往后,用“测量标度盘”的读数乘以倍率标度,既为所测得的电阻值。
3、测量时,接地线路要与被保护的设备断开,以便得到精确的测量数据。
绝缘电阻测试仪操作规程文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。
2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。
3. 检查:3.1 检查仪器外壳是否可靠接地。
3.2 检查各显示数表指示是否正常。
3.3 检查测试线是否完好。
4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。
4.2根据产品需要的测试参数调整好后,不得更改。
4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。
连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。
4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。
4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。
4.5 测试完毕,按复位开关,取下被测物。
5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。
5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。
5.3 当仪器在使用过程中发生意外,应立即切断电源。
5.4检查故障时,必须关掉电源。
5.5本仪器应避免阳光正面直射。
5.6本仪器应每年送到有关部门检定。
安全帽冲击穿刺试验机耐穿刺性能操作步骤1、打开仪器的电源开关,预热 10分钟2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。

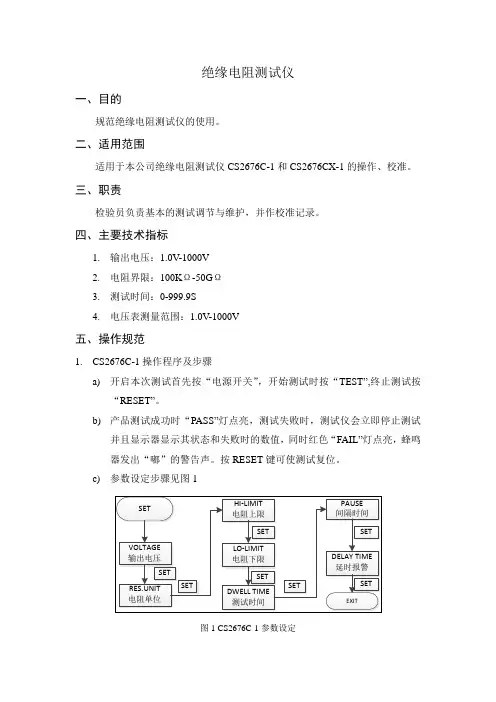

绝缘电阻测试仪一、目的规范绝缘电阻测试仪的使用。
二、适用范围适用于本公司绝缘电阻测试仪CS2676C-1和CS2676CX-1的操作、校准。
三、职责检验员负责基本的测试调节与维护,并作校准记录。
四、主要技术指标1.输出电压:1.0V-1000V2.电阻界限:100KΩ-50GΩ3.测试时间:0-999.9S4.电压表测量范围:1.0V-1000V五、操作规范1.CS2676C-1操作程序及步骤a)开启本次测试首先按“电源开关”,开始测试时按“TEST”,终止测试按“RESET”。
b)产品测试成功时“PASS”灯点亮,测试失败时,测试仪会立即停止测试并且显示器显示其状态和失败时的数值,同时红色“FAIL”灯点亮,蜂鸣器发出“嘟”的警告声。
按RESET键可使测试复位。
c)参数设定步骤见图1图1 CS2676C-1参数设定2.CS2676CX-1操作程序及步骤a)开始测试时首先按电源开关“POWER”启动设备,开始测试按“START”设备有电压输出,终止测试时按“STOP”设备终止电压输出。
b)产品测试成功时“PASS”灯点亮,测试失败时,测试仪会立即停止测试并且显示器显示其状态和失败时的数值,同时红色“FAIL”灯点亮,蜂鸣器发出“嘟”的警告声。
按RESET键可使测试复位。
c)参数设定步骤见图2图2 CS2676CX-1参数设定六、校准办法1.按照国家有关规定,绝缘电阻测试仪属于国家强制检定计量器具。
测试仪的检定周期为一年。
2.设备在每天使用前应自校,校准电压输出应符合±5%,用第三方校准过的万用表分别测500V、100V输出电压符合规定。
七、注意事项1.不要使本测试仪的输出线、接地线与传输线或其他连接器的地线或交流电源线短路,以免测试仪整体带电。
2.为保证本测量仪的测量精度,在使用本测量仪前,先预热30分钟。
3.测量仪的的输入电源线、测试线和相关附件等根据使用频段要定期仔细检查和校验,以保护使用者的安全和仪器的准确性。

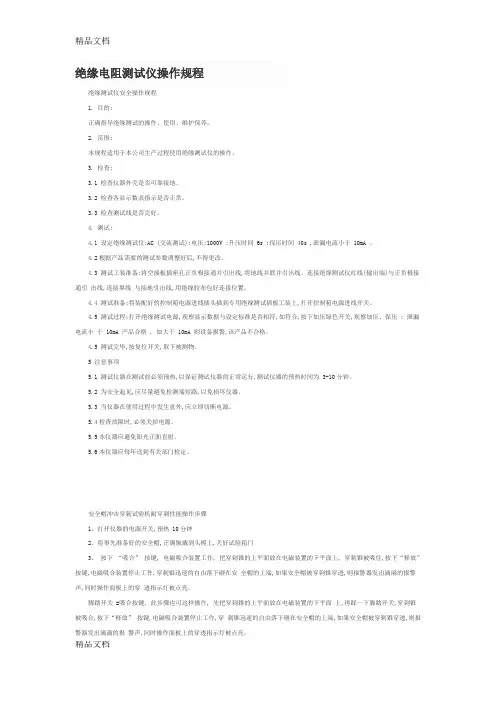

绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。
2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。
3. 检查:3.1 检查仪器外壳是否可靠接地。
3.2 检查各显示数表指示是否正常。
3.3 检查测试线是否完好。
4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。
4.2根据产品需要的测试参数调整好后,不得更改。
4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。
连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。
4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。
4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。
4.5 测试完毕,按复位开关,取下被测物。
5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。
5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。
5.3 当仪器在使用过程中发生意外,应立即切断电源。
5.4检查故障时,必须关掉电源。
5.5本仪器应避免阳光正面直射。
5.6本仪器应每年送到有关部门检定。
安全帽冲击穿刺试验机耐穿刺性能操作步骤1、打开仪器的电源开关,预热 10分钟2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。
绝缘电阻测试仪的操作规范一、安全技术措施1.服装、绝缘鞋、绝缘垫试验人员应穿着长袖棉质工作服和绝缘鞋,戴安全帽,操作人应站在绝缘垫上。
绝缘工具应经试验合格并在有效期内。
2.围栏高压试验区周围应设置围栏,并在围栏上悬挂适当数量的“止步,高压危险!”的标示牌,标示必须朝向围栏的外侧。
围栏与高压引线及试验设备带电部分必须有足够的安全距离,加压时应设专人监护。
被试设备两端不在同一地点时,另一端也应装设围栏并设专人看守。
3.接地线试验变压器的金属外壳必须可靠接地。
接地线应使用多股裸铜线或带透明绝缘层的铜质软绞线,其截面应能满足试验要求,并不得小于4mm2。
接地线与接地体应连接牢固,并接触良好,严禁缠绕。
严禁在低压回路的中性线或水管上接地。
4.电源、电源控制箱高压试验变压器的低压电源箱必须规范,应有符合要求的220V 或380V交流电源,严禁一火一地的方式,电源端应连有合适的触电保护器。
电源控制箱应装设有明显断开点的双极闸刀和过流掉闸装置。
连接电源时必须有人监护,并将电源盘或电源闸刀、电源线放至所需位置后再接通电源,严禁带电移动电源盘或电源闸刀。
5.高压引线测量用的高压引线应用屏蔽线,连接必须牢固,必要时用绝缘物支撑。
二、绝缘电阻测量工作的开始1 试验分工试验开始前试验负责人应明确每个试验人员的分工和职责,并对全体试验人员详细交代工作内容、安全注意事项和带电部位。
2.接线检查加压前,试验负责人必须认真检查试验变压器和试品的情况,是否符合试验要求,检查试验接线、试验变压器高压接地线是否已拆除及试验人员的就位情况。
3.检查试验设备在不带试品的情况下,开启绝缘电阻测试仪后,将绝缘电阻测试仪的高压端与接地端短时短接,摇表读数应为零。
将绝缘电阻测试仪的高压端与接地端开路,开启绝缘电阻测试仪后绝缘电阻测试仪读数应为无穷大。
三、试验过程1.发、复令和呼唱试验负责人发令,操作人员应复令,发、复令用语应规范、明确。
电压达到试验值时,迅速按下秒表进行计时,然后根据试验的目的,记录下十五秒、一分钟、十分钟的试验数据。
绝缘电阻测试仪操作规程
一、试件准备:
1.从样品上截取3块试件,尺寸不小于300mm×300mm,厚度为5~10mm。
试件应平滑,无裂纹,气泡和机械杂质等缺陷。
2.用蘸有蒸馏水的干净棉布清洗试件以后,用洁净的干布将试件擦干,放置在干燥处24h以上。
3.在干净的试件表面上,用导电胶涂出大小相当于电极基面大小尺寸的区域。
4.试验前,将试件放置在温度为23±2℃,相对湿度为(65±5)℃的环境中至少2h。
二、测量:
1.将功能开关拨至“电池”档,输出电压拨至“500V”档,打开电源开关,电源指示灯应亮,检查仪器电压显示值是否正常(8.5V~12.5V),显示“LOBAT”,要更换电池。
2.将功能开关拨至“调零”档,调节“校零”旋钮,使显示器值为零。
3.将量程开关拨至“X108”档,将功能开关拨至“测量”档位。
4.将试件放在一块大于试件的绝缘平板上,带导电胶的一面朝上,擦净电极表面,将其放在涂胶面上,外电极连接到测试仪的低压端,内电极连接高压端上,充电1min后,测量表面电阻。
5.观察显示器读取显示值,如果显示为“1-”,说明欠量程,要调大,如果显示为“:”说明过量程,要把量程调小。
6.记录和计算:
a每块试件的上下两个表面的电阻值;
b上表面3个表面电阻算术平均值;
c下表面3个表面电阻的算术平均值。
7、读值处理:被测器件的绝缘阻值=仪器示值×倍率。
三、测量完毕,整理仪表,试件。

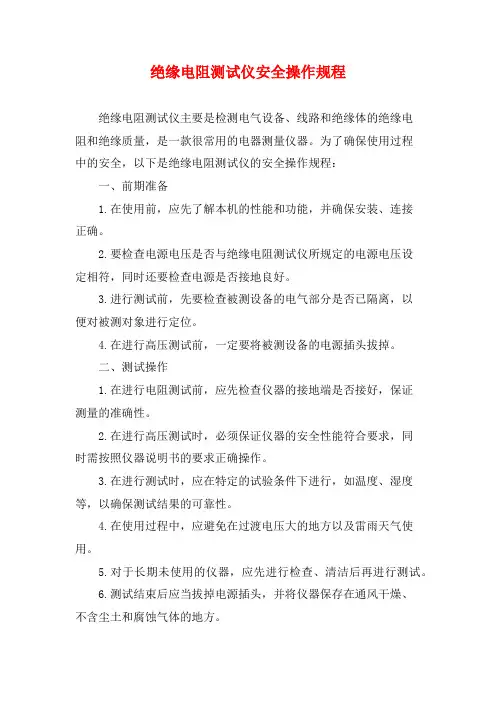

绝缘电阻测试仪安全操作规程绝缘电阻测试仪主要是检测电气设备、线路和绝缘体的绝缘电阻和绝缘质量,是一款很常用的电器测量仪器。
为了确保使用过程中的安全,以下是绝缘电阻测试仪的安全操作规程:一、前期准备1.在使用前,应先了解本机的性能和功能,并确保安装、连接正确。
2.要检查电源电压是否与绝缘电阻测试仪所规定的电源电压设定相符,同时还要检查电源是否接地良好。
3.进行测试前,先要检查被测设备的电气部分是否已隔离,以便对被测对象进行定位。
4.在进行高压测试前,一定要将被测设备的电源插头拔掉。
二、测试操作1.在进行电阻测试前,应先检查仪器的接地端是否接好,保证测量的准确性。
2.在进行高压测试时,必须保证仪器的安全性能符合要求,同时需按照仪器说明书的要求正确操作。
3.在进行测试时,应在特定的试验条件下进行,如温度、湿度等,以确保测试结果的可靠性。
4.在使用过程中,应避免在过渡电压大的地方以及雷雨天气使用。
5.对于长期未使用的仪器,应先进行检查、清洁后再进行测试。
6.测试结束后应当拔掉电源插头,并将仪器保存在通风干燥、不含尘土和腐蚀气体的地方。
7.如遇到仪器故障或不能正常工作时,要及时停机,检查故障原因,并进行维修或更换配件。
三、安全注意事项1.在高压下进行测试时,应当注意安全,同时在平静心态下进行测试,确保仪器安全可靠。
2.在使用过程中,不要触碰被测对象及其接线端子,同时要注意组件的防护,确保仪器曾安全可靠。
3.在使用时,不得携带金属饰品等易于导电的物品,并避免与其他电器设备共用一插座。
4.严格禁止在仪器工作时进行任何拆卸、改装和更换零部件的行为。
5.在使用过程中,要按照仪器说明书的要求进行维护和保养,确保仪器的工作状态和准确性。
6.在使用时,要在场外配备应急救援设备、急救药品、防护工具和消防设施,确保使用过程中的安全性。
以上是绝缘电阻测试仪的安全操作规程,我们应始终注意使用方法,注意事项,确保使用过程中的安全可靠,同时要进行及时的维护和保养,以延长仪器的使用寿命。
仪器控制面板•(1)电压显示窗口:测试电压设定值显示,单位为V。
(2)量程显示窗口:显示当前量程段。
•(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。
(4)单位指示灯:显示当前电流及阻值单位。
•(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮。
•(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。
•(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。
(8)清零键:放电状态时,对仪器开路清零校正。
(9)放电键:测试返回放电状态•(10)R/I测试键:放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•(11)接地端:接地屏蔽端。
(12)测试“-”端:电压输出端。
(13)测试“+”端:采样输入端。
•(14)高压警示灯:提示当前“-”端有电压输出。
(15)仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5—10分钟。
• 2.根据检验文件要求,设定相关的测试参数,步骤如下:(1)1.VOL电压设定:在电压项1.VOL上按动“设定/确认”键,进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。
按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。
(2)电阻上下限设定:在极限2.LO或3.Hi上按动“设定/确认”键,进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键,仪器将自动保存设定参数。
(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在5.bep上按动“设定/确认键”进入蜂鸣设定。
绝缘电阻测试仪操作规程
一、电源电压检查
打开机壳后盖装入R20 1号电池八节,可用普通的1.5V锌锰电池,也可用1.2V的可充电镉镍电池。
将功能开关拨至电池档,输出电压拨至500V档打开电源开关,此时指示灯亮,仪器显示数值为电池的电压值。
此电压应在8.5~12.5V 之间如低于8.5V,仪器显示屏上会出现“LOBAT”字样,表示电池用完,必须更新或重新充电。
二、仪器的校零
将功能开关拨至调零档,调节校零旋钮使仪器示值为0.00。
三、绝缘电阻测量步骤
1、将被测器件的两端分别与仪器的高压输出端与测量输入端相连,保护环与屏蔽端相连。
2、将输出电压选择开关拨至所需电压档。
3、将量程开着拨至“×155”Ω档。
4、打开电源开关,仪器调零。
5、将功能开关由“调零”档经“放电”、“充电”档拨至“测量”档。
6、注意观察仪器示值,如显示屏出现“1——”说明仪器欠量程。
逐步将量程开关按顺时针旋转,使仪器示值在1.00至19.99之间。
7、如显示屏上出现“:”字样说明仪器处于过量程状态,迅将量程开关逆时针旋转,如在×105Ω档仍出现“:”,说明被测电缆短路,请速将功能开关拨至“放电”档。
8、被测器件之绝缘阻值=仪器示值×倍率。
四、定时器的用法
使用定时开关可以获得从1分钟至7分钟不同的定时值。
选好定时时间后,打开读数保持开关,此时功能开关从放电档旋至充电档与测量档时,仪器进入定时状态,待定时时间到后,仪器进入读数保持状态,指示灯亮。
用户可以方便地记录仪器读数。
绝缘电阻测试仪操作规程一、注意事项:1、仪器应在周围空气温度15- 25℃、相对湿度≤75%的环境中。
2、室内不含有腐蚀仪器的气体和有害杂质,且不受日光直接暴晒。
3、在开始操作前,仪表电源应处于关闭状态,在前一次测量结束后,应经过30秒左右的内部放电时间,以确保操作人员免受高压电击。
二、操作方法:1、安装电池:打开机壳后盖,安装R20 1号电池8节(1.5V碱性、锌锰电池)。
2、电源电压检查:将高压(校零)开关拨至“电池”档位,显示屏上出现“V”或“B(V)”字符,显示值为电池的电压值,如显示屏出现电池符号,表示电池电压过低,必须更换电池。
3、将高压(校零)开关拨至“放电校零”档位,调节校零旋钮使仪表示值为(.000)档位。
4、绝缘电阻测量:⑴将被测器件的两端分别与仪表的高压输出端和测量输入端(黑线红夹子)相连,保护环与屏蔽端(黑线黑夹子),如被测器件无保护环则屏蔽端空置。
⑵将电线放入恒温水箱中(电线两头放在水箱外),仪表高压输出端通过金属导体与水接通,测量输入端(红)与芯线相连,屏蔽端(黑)空置不用。
⑶打开电源开关,将高压(校零)开关由“放电校零”档经“充电”挡拨至所选的电压档位,测量电压施加在被测对象上,电阻测量开始。
⑷注意观察显示屏示值,如显示屏出现“1-”(单独“1”字后门没读数),说明量程过小,逐步将倍率(量程)开关按顺时针方向旋转,当仪表出现读数后应立即停止转动。
如果示值小于100个字,可以将倍率(量程)开关按逆时针方向旋转一档,以求得最佳的准确度与分辨率。
如屏幕上出现“×”符号说明仪表处于量程过大状态,应迅速将倍率(量程)开关逆时针方向旋转;被测对象的绝缘电阻=仪表示值×倍率⑸测量结束后,将开关拨至“.000”档位,断开测量电压,并接通放电回路,经过15-20秒,被测器件充分放电后,操作人员方可接触高压端与测量端。
⑹关闭电源开关。
批准:审核:编制:。
版本 版次页码 A 0 1 OF 2C 0 B 9 8 7 6 5 4 3 2 1 0 A 9 8 7 6 5 4 3 2 1 0 版本版本 版次版次ECN NO. 日期日期修订页次修订页次 变更描述变更描述核准核准 审核审核 制订制订 发行签章发行签章BY DA DATE TE 版本版次页码A 0 2 OF 2一、目 的一、目为了保证量测的准确性,减少人为误差,确保量测过程的一致性,特制订此操作规范。
二、适用范围二、适用范围本操作规范适用于TH2681A型绝缘阻抗测试仪。
型绝缘阻抗测试仪。
三、校正周期三、校正周期1年四、参考文件: 操作说明书操作说明书五、操作步骤五、操作步骤5.1、打开主电源开关。
、打开主电源开关。
5.2、按下启动开关,此时指示灯亮,旋转调节旋钮选择测试档位。
旋转调节旋钮选择测试档位。
5.3、将测试表笔插入绝缘阻抗测试仪测试插孔中,并用测试夹头将产品相邻两PIN夹住。
夹住。
以防短路。
注:两测试夹头决不允许碰在一起,以防短路。
5.4、旋转放电旋钮至所需电压(绝缘阻抗测试一般为500V)位置,开始进行产品测试,测试时间一般为2分并将结果详细记录 钟,产品另有规定除外, 待指针稳定(左右摇摆格数不超过2格)后,从表盘上读取数据,并将结果详细记录下来。
下来。
以免导致触电。
注:当测试完一对PIN,换PIN时必须将放电旋钮转至放电位置,以免导致触电。
5.5、如果测试目的不需要具体的数值,而只需要判断是否合符产品规格,可以在测试前将”测试/设定”开关开关绝缘阻抗测 选择为设定档,调节”设定调节”按钮至产品规格值,按5.4的步骤进行测试,这时若产品合格则绝缘阻抗测试仪”合格”灯会亮,否则”不合格”灯会亮。
灯会亮。
5.6、测试完成后必须将产品取走,将绝缘阻抗测试仪主电源关闭。
将绝缘阻抗测试仪主电源关闭。
六、日常保养六、日常保养6.1、每日必须对绝缘阻抗测试仪外表面进行清洁。
、每日必须对绝缘阻抗测试仪外表面进行清洁。
仪器控制面板•(1)电压显示窗口:测试电压设定值显示,单位为V。
(2)量程显示窗口:显示当前量程段。
•(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。
(4)单位指示灯:显示当前电流及阻值单位。
•(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮。
•(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。
•(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。
(8)清零键:放电状态时,对仪器开路清零校正。
(9)放电键:测试返回放电状态•(10)R/I测试键:放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•(11)接地端:接地屏蔽端。
(12)测试“-”端:电压输出端。
(13)测试“+”端:采样输入端。
•(14)高压警示灯:提示当前“-”端有电压输出。
(15)仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5—10分钟。
• 2.根据检验文件要求,设定相关的测试参数,步骤如下:(1)1.VOL电压设定:在电压项1.VOL上按动“设定/确认”键,进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。
按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。
(2)电阻上下限设定:在极限2.LO或3.Hi上按动“设定/确认”键,进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键,仪器将自动保存设定参数。
(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在5.bep上按动“设定/确认键”进入蜂鸣设定。
