绝缘电阻测试仪操作规程步骤和使用方法

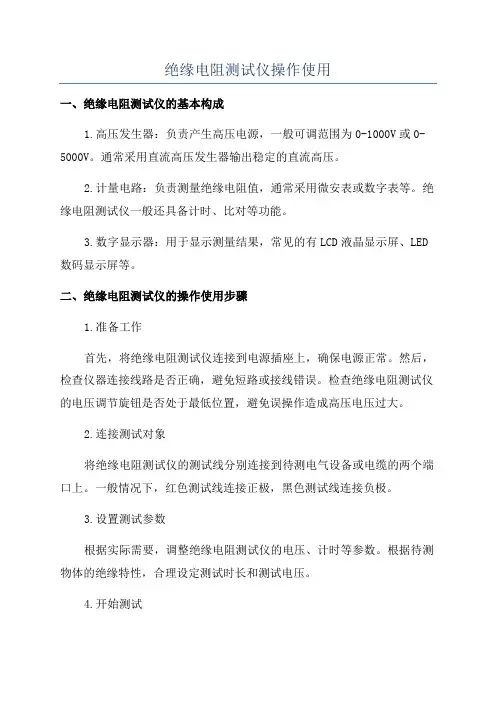

绝缘电阻测试仪操作使用一、绝缘电阻测试仪的基本构成1.高压发生器：负责产生高压电源，一般可调范围为0-1000V或0-5000V。

通常采用直流高压发生器输出稳定的直流高压。

2.计量电路：负责测量绝缘电阻值，通常采用微安表或数字表等。

绝缘电阻测试仪一般还具备计时、比对等功能。

3.数字显示器：用于显示测量结果，常见的有LCD液晶显示屏、LED 数码显示屏等。

二、绝缘电阻测试仪的操作使用步骤1.准备工作首先，将绝缘电阻测试仪连接到电源插座上，确保电源正常。

然后，检查仪器连接线路是否正确，避免短路或接线错误。

检查绝缘电阻测试仪的电压调节旋钮是否处于最低位置，避免误操作造成高压电压过大。

2.连接测试对象将绝缘电阻测试仪的测试线分别连接到待测电气设备或电缆的两个端口上。

一般情况下，红色测试线连接正极，黑色测试线连接负极。

3.设置测试参数根据实际需要，调整绝缘电阻测试仪的电压、计时等参数。

根据待测物体的绝缘特性，合理设定测试时长和测试电压。

4.开始测试确认测试参数设置正确后，按下测试按钮，绝缘电阻测试仪开始施加高压电压，并开始计时。

待计时结束后，仪器会自动停止输出高压。

5.读取测试结果测试结束后，将读数切换到绝缘电阻测量模式，观察数码或数字显示屏上的测量结果。

通常情况下，绝缘电阻测试仪会自动显示绝缘电阻值。

6.结果比对与评判将测得的绝缘电阻值与标准值进行比对，判断绝缘质量是否合格。

如果测得的绝缘电阻值较低或低于标准值，则说明绝缘质量较差，存在漏电等安全隐患。

7.安全操作在操作过程中，要注意保持仪器与待测设备或电缆的绝缘良好，避免任意短路或接触高压电源，以免造成人身伤害或设备损坏。

总结：通过以上的操作使用步骤，我们可以进行正确的绝缘电阻测试仪的操作使用。

在使用过程中，一定要注意安全，遵循操作规程，以确保测试结果的准确性和个人安全。

绝缘电阻测试仪在电气设备维护和质量检查中起到了重要的作用，帮助用户及时了解设备绝缘质量情况，预防漏电等安全隐患，确保电气设备的正常运行。

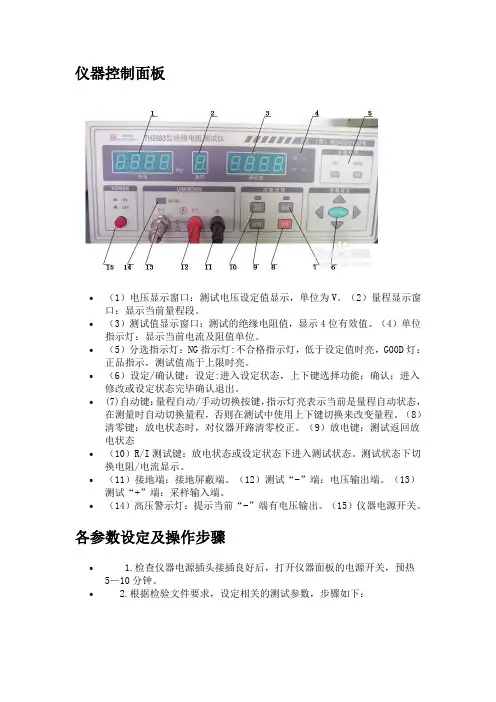

仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。

（2）量程显示窗口：显示当前量程段。

•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。

（4）单位指示灯：显示当前电流及阻值单位。

•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。

•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。

•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。

（8）清零键：放电状态时，对仪器开路清零校正。

（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。

测试状态下切换电阻/电流显示。

•（11）接地端：接地屏蔽端。

（12）测试“-”端：电压输出端。

（13）测试“+”端：采样输入端。

•（14）高压警示灯：提示当前“-”端有电压输出。

（15）仪器电源开关。

各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。

• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。

此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。

按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。

(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。

此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。

设定好后按“设定/确认”键，仪器将自动保存设定参数。

(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。

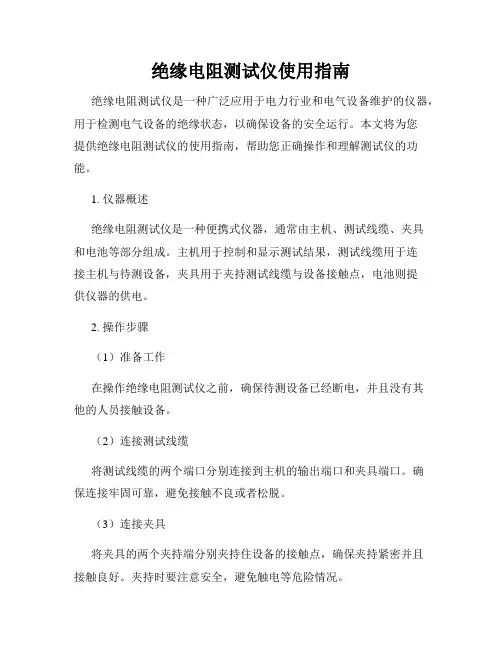

绝缘电阻测试仪使用指南绝缘电阻测试仪是一种广泛应用于电力行业和电气设备维护的仪器，用于检测电气设备的绝缘状态，以确保设备的安全运行。

本文将为您提供绝缘电阻测试仪的使用指南，帮助您正确操作和理解测试仪的功能。

1. 仪器概述绝缘电阻测试仪是一种便携式仪器，通常由主机、测试线缆、夹具和电池等部分组成。

主机用于控制和显示测试结果，测试线缆用于连接主机与待测设备，夹具用于夹持测试线缆与设备接触点，电池则提供仪器的供电。

2. 操作步骤（1）准备工作在操作绝缘电阻测试仪之前，确保待测设备已经断电，并且没有其他的人员接触设备。

（2）连接测试线缆将测试线缆的两个端口分别连接到主机的输出端口和夹具端口。

确保连接牢固可靠，避免接触不良或者松脱。

（3）连接夹具将夹具的两个夹持端分别夹持住设备的接触点，确保夹持紧密并且接触良好。

夹持时要注意安全，避免触电等危险情况。

（4）启动测试仪按下主机上的电源按钮，启动测试仪。

在仪器启动后，屏幕上会显示当前的操作界面。

（5）选择测试模式根据待测设备的特点和测试要求，选择合适的测试模式。

绝缘电阻测试仪通常提供直流电压试验和交流电压试验两种模式，使用者可以根据需要进行选择。

（6）进行测试在选择好测试模式后，按下“开始测试”按钮，开始进行绝缘电阻测试。

测试仪会向待测设备施加相应的电压，并测量设备的绝缘电阻值。

测试过程中，测试仪会显示测试结果并记录在内部存储器中。

（7）分析测试结果测试完成后，可以在仪器的屏幕上查看测试结果。

根据测试结果，判断设备的绝缘状态是否符合要求。

通常情况下，绝缘电阻值越大，表示设备的绝缘状态越好。

（8）操作结束测试完成后，按下主机上的电源按钮，关闭测试仪。

断开测试线缆和夹具，收拾整理仪器，并存放在干燥、通风的地方。

3. 注意事项（1）安全第一：在操作绝缘电阻测试仪时，要注意安全，避免触电等危险情况发生。

应严格按照操作步骤进行，确保仪器和设备处于安全状态。

（2）正确接线：在连接测试线缆和夹具时，要注意接线的正确性，避免接触不良或者接错线导致测试结果的不准确。

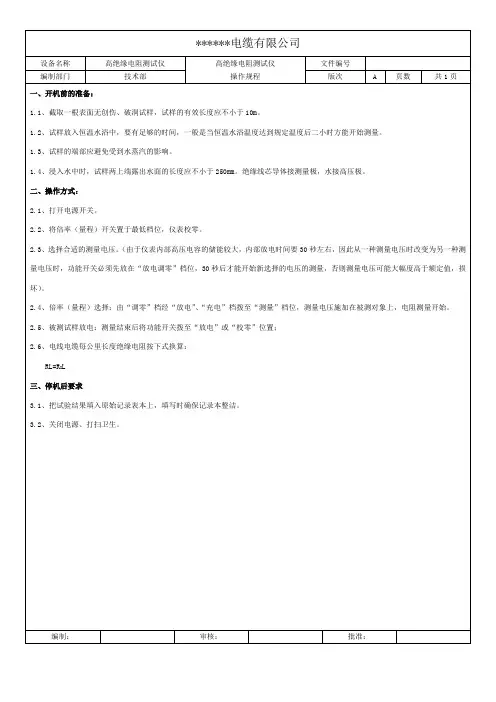

绝缘电阻测试仪操作规程
《绝缘电阻测试仪操作规程》
一、电阻测试仪简介
绝缘电阻测试仪是用于测量电气设备、电缆、变压器等绝缘材料的绝缘电阻的仪器，可以帮助用户判断设备的使用状态和安全性。

二、操作准备
1. 在使用前，仔细阅读说明书，了解仪器的功能和操作方法。

2. 确保电源稳定并接通，并按要求连接测试线。

3. 检查测试线是否完好，确保防护措施到位。

三、操作步骤
1. 启动仪器，等待预热时间，确保仪器处于正常工作状态。

2. 选择合适的测试范围和电压，根据被测物品的情况进行调整。

3. 将测试线分别连接到被测物品的两端，确保连接牢固。

4. 按下测试按钮，开始进行测试，测试完成后松开按钮。

5. 记录测试结果，并进行分析判断，根据需要采取相应的措施。

四、注意事项
1. 在使用过程中，严格按照操作规程进行操作，避免涉水或与其他金属相接触。

2. 在测试过程中，避免触碰高压部分，避免发生触电事故。

3. 测试完成后，及时将测试线拔掉，避免发生短路。

4. 仪器需定期进行维护保养，确保仪器的准确性和稳定性。

总之，在使用绝缘电阻测试仪时，一定要严格按照操作规程操作，确保安全性和测试准确性。

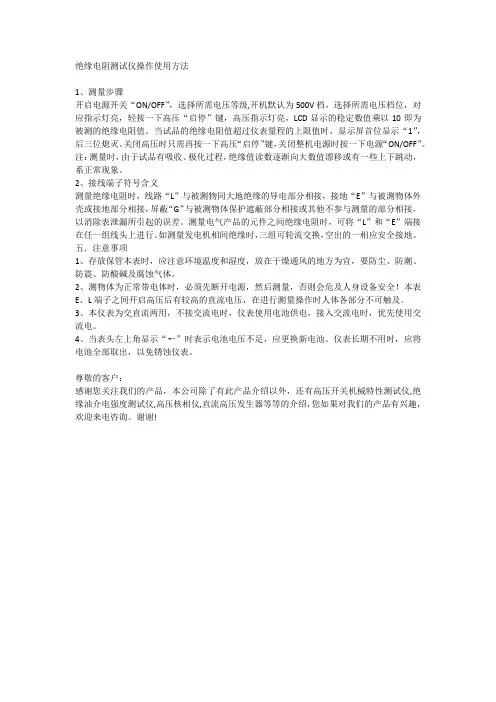

绝缘电阻测试仪操作使用方法1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。

当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。

关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。

注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。

2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。

测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。

如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。

五．注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备安全！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。

3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。

4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。

仪表长期不用时，应将电池全部取出，以免锈蚀仪表。

尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压开关机械特性测试仪,绝缘油介电强度测试仪,高压核相仪,直流高压发生器等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。

谢谢!。

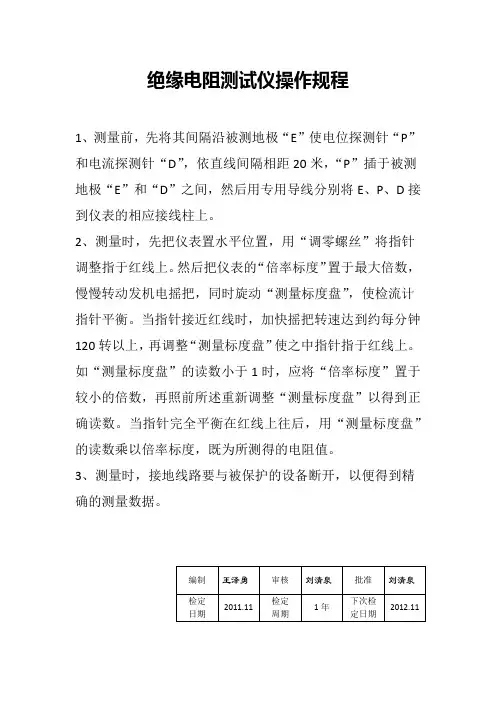

绝缘电阻测试仪操作规程
1、测量前，先将其间隔沿被测地极“E”使电位探测针“P”和电流探测针“D”，依直线间隔相距20米，“P”插于被测地极“E”和“D”之间，然后用专用导线分别将E、P、D接到仪表的相应接线柱上。

2、测量时，先把仪表置水平位置，用“调零螺丝”将指针调整指于红线上。

然后把仪表的“倍率标度”置于最大倍数，慢慢转动发机电摇把，同时旋动“测量标度盘”，使检流计指针平衡。

当指针接近红线时，加快摇把转速达到约每分钟120转以上，再调整“测量标度盘”使之中指针指于红线上。

如“测量标度盘”的读数小于1时，应将“倍率标度”置于较小的倍数，再照前所述重新调整“测量标度盘”以得到正确读数。

当指针完全平衡在红线上往后，用“测量标度盘”的读数乘以倍率标度，既为所测得的电阻值。

3、测量时，接地线路要与被保护的设备断开，以便得到精确的测量数据。

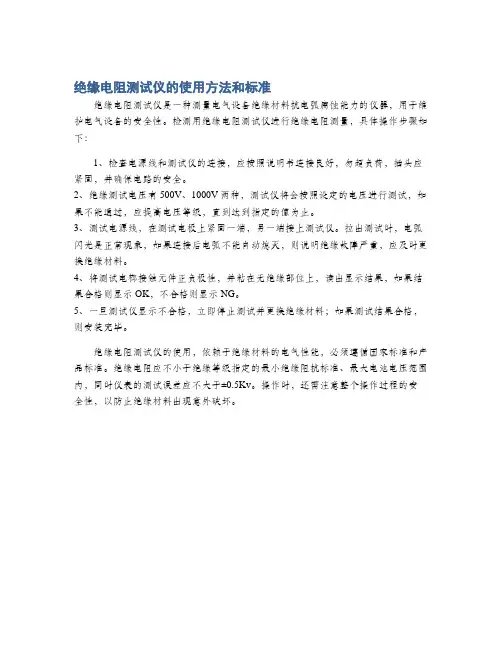

绝缘电阻测试仪的使用方法和标准
绝缘电阻测试仪是一种测量电气设备绝缘材料抗电弧腐蚀能力的仪器，用于维护电气设备的安全性。

检测用绝缘电阻测试仪进行绝缘电阻测量，具体操作步骤如下：
1、检查电源线和测试仪的连接，应按照说明书连接良好，勿超负荷，插头应紧固，并确保电路的安全。

2、绝缘测试电压有500V、1000V两种，测试仪将会按照设定的电压进行测试，如果不能通过，应提高电压等级，直到达到指定的值为止。

3、测试电源线，在测试电极上紧固一端，另一端接上测试仪。

拉出测试时，电弧闪光是正常现象，如果连接后电弧不能自动熄灭，则说明绝缘故障严重，应及时更换绝缘材料。

4、将测试电榔接触元件正负极性，并粘在无绝缘部位上，读出显示结果，如果结果合格则显示OK，不合格则显示NG。

5、一旦测试仪显示不合格，立即停止测试并更换绝缘材料；如果测试结果合格，则安装完毕。

绝缘电阻测试仪的使用，依赖于绝缘材料的电气性能，必须遵循国家标准和产品标准。

绝缘电阻应不小于绝缘等级指定的最小绝缘阻抗标准、最大电池电压范围内，同时仪表的测试误差应不大于±0.5Kv。

操作时，还需注意整个操作过程的安全性，以防止绝缘材料出现意外破坏。

绝缘电阻测试仪的操作使用绝缘电阻测试仪是一台用于测试电气设备或线路绝缘性能的测试仪器，广泛应用于电力、石油、化工、电子、仪表、通讯等领域。

在使用绝缘电阻测试仪时，需要遵循一些操作步骤和注意事项，下面将详细介绍。

操作步骤步骤一：准备工作在使用绝缘电阻测试仪之前，需要进行以下准备工作： 1. 确定测试对象，即需要测试的电气设备或线路，检查其是否已有电源接通。

2. 确定测试方式，即选择直流或交流电源测试。

3. 检查绝缘电阻测试仪是否处于正常工作状态。

步骤二：连接测试电缆将测试电缆的红色电缆夹头和黑色电缆夹头分别连接到绝缘电阻测试仪的正极和负极（或相应测试输入端口），然后将另一端的电缆夹头连接到测试对象的绝缘部分。

步骤三：进行测试按下“测试”按钮进行测试，测试仪会输出测试结果，包括绝缘电阻值、测试时间等信息。

步骤四：记录测试结果根据测试结果进行记录，以备后续分析和比较。

注意事项1.在测试前需保证测试对象已停机并处于安全状态，以免发生意外事故。

2.在测试过程中，应严格按照说明书的要求进行操作，以免对设备和人员造成伤害。

3.在测试前应根据设备型号、额定电压和绝缘要求等综合因素确定测试电压，并在测试时进行正确的选择。

4.在进行高电压测试时，应注意线路的领先角和落后角，以防发生电弧等事故。

5.在测试过程中要密切关注设备和仪器是否准确，及时发现并处理异常情况。

常见问题为什么需要进行绝缘电阻测试？绝缘电阻测试是电气设备使用过程中必不可少的一项测试，是为了保证设备及其附属设施的安全可靠性而进行的。

通过绝缘电阻测试可以判断设备在不同工作条件下的绝缘状态，排除或解决潜在的隐患，延长设备使用寿命。

测试结果如何判断？测试结果是以绝缘电阻值为基础的，其大小通常与设备的额定电压、绝缘材料、环境温度等因素有关。

通常情况下，测试结果越大说明绝缘性能越好，但具体是否合格应根据设备部门的标准进行判断。

结语绝缘电阻测试仪的操作使用需要注意多个方面的问题，在使用前需要做好充分的准备工作、选择合适的测试电压、遵守操作规程、保持设备和仪器正常运转等，在测试过程中及时发现并处理测试结果异常情况。

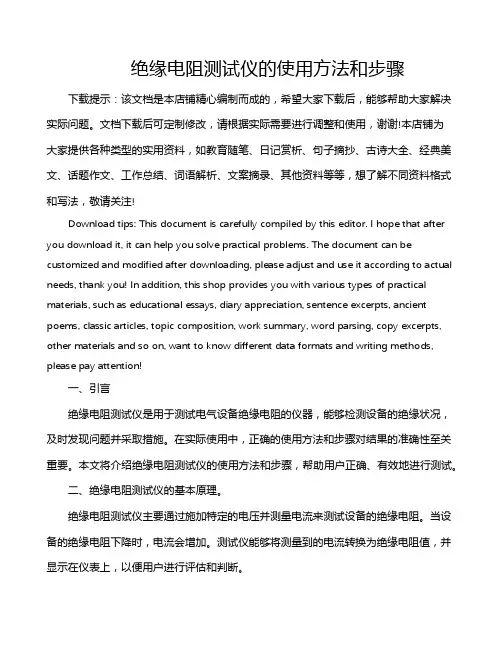

绝缘电阻测试仪的使用方法和步骤下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言绝缘电阻测试仪是用于测试电气设备绝缘电阻的仪器，能够检测设备的绝缘状况，及时发现问题并采取措施。

绝缘电阻测试仪使用说明书一、操作方法（500V，≥30MΩ）1、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，预热10分钟，即可正常测试。

2、选择好适当的测试电压（500V）。

3、注意“TEST”灯是否处于熄灭状态，确保接线柱上不带电，接上被测件，按下“TEST”按钮，仪器即可对被测件充电并测量。

4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后，才可取下被测件。

5、重复上述步骤，进行下一次测量。

二、使用注意事项1、本测试仪在电源开启后即可使用，但为了保证精度请预热10分钟以上。

2、连接被测物体时，必须保证处于复位状态，即TEST灯灭时，以防高压电击。

3、在测量100MΩ以上时，测量线最好用屏蔽。

接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。

4、尽量避免测量过小的电阻，或将两测试夹相短接。

接地电阻测试仪使用说明书（I=10A，≤0.1Ω）一、操作方法1、仪器配备一副（两组）测试线，红粗线接红色电流接线柱，红细线接红色电阻接线柱，黑粗线接黑色电流接线柱，黑细线接黑色电阻接线柱。

2、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，各个窗口数码管亮。

3、电流调节旋钮逆时针旋至零位。

4、测试前，选择好量程。

5、两组测试线的夹子相互短路。

6、手动测试（1）、“定时”开关关闭。

（2）、确定2-5步骤无误后，按“启动”按钮，“测试”灯亮，调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。

（）（3）、按下“预置/测试”键，调节报警预置电位器，至所需电阻值。

（4）、按下“复位”按钮，切断电流输出，同时调节“电流调节”旋钮至最小。

将测试线夹在被测物的测试点上。

（5）、按下“启动”旋钮，“测试”灯亮，同时调节“电流调节”旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。

当被测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则不报警。

只要按下“复位”按钮停止测试，“测试”灯灭，取下测试线以备下次再测。

绝缘电阻测试仪安全操作规程绝缘电阻测试仪主要是检测电气设备、线路和绝缘体的绝缘电阻和绝缘质量，是一款很常用的电器测量仪器。

为了确保使用过程中的安全，以下是绝缘电阻测试仪的安全操作规程：一、前期准备1.在使用前，应先了解本机的性能和功能，并确保安装、连接正确。

2.要检查电源电压是否与绝缘电阻测试仪所规定的电源电压设定相符，同时还要检查电源是否接地良好。

3.进行测试前，先要检查被测设备的电气部分是否已隔离，以便对被测对象进行定位。

4.在进行高压测试前，一定要将被测设备的电源插头拔掉。

二、测试操作1.在进行电阻测试前，应先检查仪器的接地端是否接好，保证测量的准确性。

2.在进行高压测试时，必须保证仪器的安全性能符合要求，同时需按照仪器说明书的要求正确操作。

3.在进行测试时，应在特定的试验条件下进行，如温度、湿度等，以确保测试结果的可靠性。

4.在使用过程中，应避免在过渡电压大的地方以及雷雨天气使用。

5.对于长期未使用的仪器，应先进行检查、清洁后再进行测试。

6.测试结束后应当拔掉电源插头，并将仪器保存在通风干燥、不含尘土和腐蚀气体的地方。

7.如遇到仪器故障或不能正常工作时，要及时停机，检查故障原因，并进行维修或更换配件。

三、安全注意事项1.在高压下进行测试时，应当注意安全，同时在平静心态下进行测试，确保仪器安全可靠。

2.在使用过程中，不要触碰被测对象及其接线端子，同时要注意组件的防护，确保仪器曾安全可靠。

3.在使用时，不得携带金属饰品等易于导电的物品，并避免与其他电器设备共用一插座。

4.严格禁止在仪器工作时进行任何拆卸、改装和更换零部件的行为。

5.在使用过程中，要按照仪器说明书的要求进行维护和保养，确保仪器的工作状态和准确性。

6.在使用时，要在场外配备应急救援设备、急救药品、防护工具和消防设施，确保使用过程中的安全性。

以上是绝缘电阻测试仪的安全操作规程，我们应始终注意使用方法，注意事项，确保使用过程中的安全可靠，同时要进行及时的维护和保养，以延长仪器的使用寿命。

仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。

（2）量程显示窗口：显示当前量程段。

•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。

（4）单位指示灯：显示当前电流及阻值单位。

•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。

•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。

•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。

（8）清零键：放电状态时，对仪器开路清零校正。

（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。

测试状态下切换电阻/电流显示。

•（11）接地端：接地屏蔽端。

（12）测试“-”端：电压输出端。

（13）测试“+”端：采样输入端。

•（14）高压警示灯：提示当前“-”端有电压输出。

（15）仪器电源开关。

各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。

• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。

此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。

按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。

(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。

此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。

设定好后按“设定/确认”键，仪器将自动保存设定参数。

(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。

绝缘电阻测试仪的使用方法及注意事项绝缘电阻测试仪是一种用来测量电气设备和电气线路的绝缘电阻的仪器。

它能够帮助用户判断电气设备和线路的绝缘状况是否良好，从而确保电气设备和线路的安全可靠运行。

本文将介绍绝缘电阻测试仪的使用方法及注意事项。

一、使用方法1. 准备工作：在使用绝缘电阻测试仪之前，首先要确保测试仪器本身的正常工作。

可以通过查看仪器的电源指示灯是否亮起来判断。

同时，还要检查测试仪器的测试线和夹具是否完好，避免因为线路或夹具的损坏而影响测试结果。

2. 连接测试仪器：将测试仪器的测试线连接到待测设备或线路的绝缘部分。

一般情况下，测试仪器的测试线有红色和黑色两根，红色接正极，黑色接负极。

3. 设置测试参数：根据待测设备或线路的额定电压，设置测试仪器的测试电压。

一般情况下，测试仪器的测试电压可以手动调节，常见的测试电压有250V、500V和1000V等。

4. 进行测试：按下测试仪器的测试按钮，测试仪器会输出测试电压并测量绝缘电阻。

测试时间一般为1分钟，可以根据需要调节。

测试仪器会显示出测试结果，一般以兆欧（MΩ）为单位。

绝缘电阻值越大，说明绝缘效果越好。

5. 结束测试：测试完毕后，及时断开测试仪器与待测设备或线路的连接。

关闭测试仪器的电源开关，将测试仪器放置在干燥通风的地方，避免受潮和损坏。

二、注意事项1. 安全第一：在进行绝缘电阻测试时，首先要确保自身和周围环境的安全。

如果测试电压较高，需要采取必要的安全措施，如佩戴绝缘手套、绝缘鞋等。

2. 避免误操作：在使用绝缘电阻测试仪时，要仔细阅读并遵守测试仪器的操作说明。

避免误操作导致测试结果不准确或者对设备和线路造成损坏。

3. 避免潮湿环境：绝缘电阻测试仪对环境的要求比较高，避免在潮湿或多尘的环境下进行测试。

潮湿环境会影响测试仪器的正常工作，甚至导致触电等危险。

4. 注意测试时间：测试时间过短可能导致测试结果不准确，测试时间过长可能对设备和线路造成损伤。

版本 版次页码 A 0 1 OF 2C 0 B 9 8 7 6 5 4 3 2 1 0 A 9 8 7 6 5 4 3 2 1 0 版本版本 版次版次ECN NO. 日期日期修订页次修订页次 变更描述变更描述核准核准 审核审核 制订制订 发行签章发行签章BY DA DATE TE 版本版次页码A 0 2 OF 2一、目 的一、目为了保证量测的准确性，减少人为误差，确保量测过程的一致性，特制订此操作规范。

二、适用范围二、适用范围本操作规范适用于TH2681A型绝缘阻抗测试仪。

型绝缘阻抗测试仪。

三、校正周期三、校正周期1年四、参考文件: 操作说明书操作说明书五、操作步骤五、操作步骤5.1、打开主电源开关。

、打开主电源开关。

5.2、按下启动开关,此时指示灯亮,旋转调节旋钮选择测试档位。

旋转调节旋钮选择测试档位。

5.3、将测试表笔插入绝缘阻抗测试仪测试插孔中,并用测试夹头将产品相邻两PIN夹住。

夹住。

以防短路。

注:两测试夹头决不允许碰在一起,以防短路。

5.4、旋转放电旋钮至所需电压(绝缘阻抗测试一般为500V)位置,开始进行产品测试,测试时间一般为2分并将结果详细记录 钟,产品另有规定除外, 待指针稳定(左右摇摆格数不超过2格)后,从表盘上读取数据,并将结果详细记录下来。

下来。

以免导致触电。

注:当测试完一对PIN,换PIN时必须将放电旋钮转至放电位置,以免导致触电。

5.5、如果测试目的不需要具体的数值,而只需要判断是否合符产品规格,可以在测试前将”测试/设定”开关开关绝缘阻抗测 选择为设定档,调节”设定调节”按钮至产品规格值,按5.4的步骤进行测试,这时若产品合格则绝缘阻抗测试仪”合格”灯会亮,否则”不合格”灯会亮。

灯会亮。

5.6、测试完成后必须将产品取走,将绝缘阻抗测试仪主电源关闭。

将绝缘阻抗测试仪主电源关闭。

六、日常保养六、日常保养6.1、每日必须对绝缘阻抗测试仪外表面进行清洁。

、每日必须对绝缘阻抗测试仪外表面进行清洁。

仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。

（2）量程显示窗口：显示当前量程段。

•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。

（4）单位指示灯：显示当前电流及阻值单位。

•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。

•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。

•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。

（8）清零键：放电状态时，对仪器开路清零校正。

（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。

测试状态下切换电阻/电流显示。

•（11）接地端：接地屏蔽端。

（12）测试“-”端：电压输出端。

（13）测试“+”端：采样输入端。

•（14）高压警示灯：提示当前“-”端有电压输出。

（15）仪器电源开关。

各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。

• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。

此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。

按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。

(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。

此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。

设定好后按“设定/确认”键，仪器将自动保存设定参数。

(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。

绝缘电阻测试仪的使用方法
一、绝缘电阻测试仪使用前的准备
1、熟悉被测线路的工作原理：在测试时，要根据被测线路的工作原理对其进行设置，以免造成测试时的错误。

2、检查测试电路：在测试前，要进行相关的电路检查，以确保电路的完好。

3、熟悉绝缘电阻测试仪的操作规程：熟悉绝缘电阻测试仪的操作规程，以确保测量的精度。

4、熟悉绝缘电阻测试仪的连接方式：测试仪连接木尤特仪表内部，电路板上有两个双焊接端子，我们用螺丝刀将导线上的端子头焊接到双焊接端子上，以保证接触牢固。

二、绝缘电阻测试仪的使用步骤
1、按照被测线路的工作原理，将测试仪的表壳和电路板连接。

将被测线路的连接端子拆下，将导线的端子头焊接到测试仪的双焊接端子上，然后根据被测线路的工作原理，把测试仪的表壳和电路板连接。

2、连接电源：在测试之前，我们要先连接电源，以确保测量精度。

3、进行绝缘电阻测量：将测量电源开关放到“测试”位置，把测试仪的表针放到相应的表刻度位置，电流开关放到“测试”位置，开始测量被测线路的绝缘电阻值，并进行读数。

4、释放测试电路：当测量结束后，要释放测试电路。
