一、概述

（一）造价咨询的服务范围和内容

造价咨询的服务范围和内容较广，阶段较多，不同阶段和范围的造价咨询工作重点和工作方法各有侧重点，有必要首先了解本项目的服务范围和内容，有利于开展有针对性的造价咨询服务。

根据《广州地铁工程造价咨询类投标人企业库建库公告》规定，本次建库的造价咨询服务范围包括：工程概（预）算的编制或审核、招标控制价的编制或审核、合同计量支付、变更审核、工程结算审核，协助招标人进行经济技术指标分析，提供和造价控制相关的其它咨询服务等。范围广、内容多，基本涵盖了全过程造价控制。

（二）地铁工程专业特点分析

地铁工程是一个大型的系统工程，不同于普通道路或房建工程，有其显著的专业性，只有充分的了解其专业特殊性，方可能组织好造价管理工作。

地铁工程主要专业特点如下：

1、土建工程专业特点分析

（1）地下车站

地下车站土建施工的难点在于围护结构、基底加固和坑内降水，围护设计主要采用地下连续墙，局部采用SMW工法；基底加固主要有三轴搅拌桩、高压旋喷桩和灌注桩。施工中因地质情况容易在围护和基底加固工程中出现变更。

1） 地下连续墙

地下连续墙是在地下铁道或其他地下结构的两个边墙位置处沿线路方向挖槽，灌注特制的泥水，以稳定槽壁，然后安放钢筋笼，灌筑混凝土边墙。在两侧边墙的保护下，可以挖开街道先修建结构顶盖，然后进行填实，恢复交通，再进行下部地层的开挖。此法优点是对地面交通的干扰时间短，范围小，对路边建筑物的影响也较小。 地下连续墙施工时，地基的不均匀沉降是引起混凝土结构开裂的主要原因，应当严格控制地下墙竖向沉降方面，首先要求严格控制地下墙墙趾处的沉碴沉泥数量，同时结合土层的分布情况，尽量将地下墙墙趾插入相对土层压缩量较小的土层中，并对地下墙墙脚进行注浆加固，以改善地下墙墙脚处的承载能力，消除地下墙竖向沉降给车站结构受力带来的不利影响。一旦出现不均匀沉降，必然导致变更的发生。

南京地铁二期工程东西线

集庆门大街基坑

降水

施工组织设计

河 海 大 学

二○○六年四月十七日

审 核：周志芳 马晓辉

校 核：杨光中 周继凯

方案设计：杜 明 王锦国

目 录

一. 概述

二. 基坑降水计算分析

三. 降水方案

四. 主要工程量和工期安排

五. 施工要点

六. 施工方法

七. 机械设备和主要材料

八. 施工保障措施

九. 应急预案

附： 降水井平面布置示意图

降水井剖面布置示意图

一．综述

集庆门大街站是南京地铁二号线一期工程的中间站，同时也是二号线正线、西延支线、远期六号线的换乘车站，本期修建的工程包括二号线车站、六号线车站、存车线、二号线与六号线联络线以及相关的交叉渡线等工程，车站功能复杂、规模大，是非常重要的控制性工程。车站有效站台中心里程为K8+584，车站起点设计分界里程为K8+491，车站终点设计分界里程为K8+826。

车站位于江东南路（经四路）与集庆门大街交叉口，车站沿江东南路呈南北向布置，埋置于江东南路中部路面以下。江东南路道路红线宽80m,双向10车道，是南京市河西新区的主要城市干道之一，目前路面交通流量不大。集庆门大街现状道路红线宽50m，与江东南路“T”字相交，待江东南路西侧规划路建成后，集庆门大街才与江东南路“十”字相交。车站附近的主要建筑有长江医院、诺玛特商场等，与车站主体距离大于20米，不影响车站围护结构设计。

车站主体范围内主要是沿江东南路（即车站纵向）布置的地下管线和在集庆门大街与江东南路路口横穿江东南路的地下管线。其中受车站主体结构施工影响的沿江东南路布置的地下管线主要有：Ф1500mm的排水管（埋深3.75m）、Ф800mm的排水管（埋深2.0m），Ф500mm的排水管四根（埋深1.2~1.8m），Ф1000mm、Ф800mm、Ф300mm、Ф100mm的给水管各一根，电信管一根，380V路灯电缆一根；在集庆门大街路口横穿车站主体结构的管线主要有：Ф300mm的煤气管一根，Ф300mm的给水管一根，Ф1200mm、Ф600mm的排水管各一根，电信管一根，TV光缆一根，10kV电力管一根。

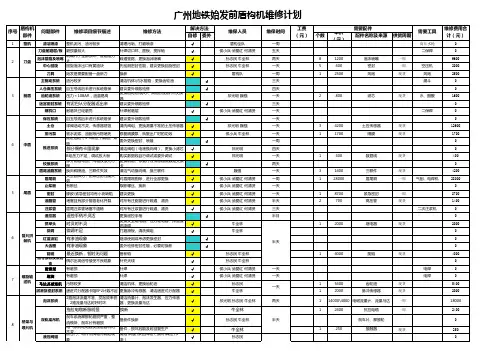

自修委外个数单价（元）配件名称及来源供货周期1整机清洁喷漆整机泥污、油污较多清理污垢、打磨喷漆√盾构全队一周高压水枪0刀盘耐磨层/板磨损量较大补焊切口环、面板、搅拌轴√侯小兵 武爱红 何清贤五天二保焊0泡沫管路及喷嘴喷嘴几乎全部损坏、管路阻力大疏通管路、更换泡沫喷嘴√孙志民 牛全林两天81200泡沫喷嘴一周9600中心回旋回旋泡沫出口有黄油块先检测密封性能，建议更换回旋密封√孙志民 牛全林一天5400密封一周空压机2000刀具始发是需要配备一盘新刀换新√盾构队一周12500风炮现货风炮2500主驱动系统油污较多清洁机体\内水管路，更换齿轮油√三天漏斗0人仓保压系统自五号线后未进行系统维保建议委外细致检修√四天0齿轮油系统压力＜10BAR，油温易高更换齿轮油\滤芯、清洁分配器\热交换器√祁光明 魏强一天2800滤芯现货水、醋酸1600迷宫密封系统有泥巴从分配器返出来建议委外细致检修√三天0螺机口耐磨块已经磨秃补焊耐磨层√侯小兵 武爱红 何清贤一天二保焊0保压系统自五号线后未进行系统维保建议委外细致检修√一天0土仓球阀活动不灵、传感器锈蚀清洗阀组、更换测量不准的土压传感器√祁光明 魏强一天34200土压传感器现货12600排污泵被水泥浆、油脂等污物堵死修复隔膜泵，恢复出厂时的功效√侯小兵 牛全林一天11700隔膜现货1700推进油缸（3-9点位）漏油、点蚀委外更换密封、喷镀√一周0部分偶有卡阻现象清洁阀组（电液换向阀）、更换小滤芯√祁光明四天0B组压力不足，调试放大板购买数据线自行调试或委外调试√祁光明一天1400数据线现货400铰接系统部分销轴弯曲、两组铰接无行程更换销轴、修复行程传感器及数据交换卡√两天0盾尾油脂系统换向阀喷油、三联件失效清洁气动换向阀、换三联件√魏强一天31400三联件现货4200盾尾刷失去回弹力，止浆密封性能失效对盾尾刷割除，进行全部更换√侯小兵 武爱红 何清贤一周128000盾尾刷一周气刨、电焊机28000止桨板有断丝取断螺丝、换新√侯小兵 武爱红 何清贤一天0密封橡胶\紧急密封均有小块缺陷建议更换√侯小兵 武爱红 何清贤一天18700紧急密封一周8700油脂管堵塞且有部分管路老化开裂对所有注脂管进行疏通、清洗√侯小兵 武爱红 何清贤半天2700高压管现货1400注浆管盾尾注浆管堵塞不通畅对所有注浆管进行疏通、清洗√侯小兵 武爱红 何清贤三天二次注浆机0遥控器遥控手柄不灵活更换遥控手柄√半月0抓举头时灵时不灵更换安全继电器、压力继电器、排查通讯电缆√牛全林12000继电器现货2000微调微调不足打磨滑板、清洗阀组√牛全林0红蓝油缸有渗油现象继续使用或考虑更换密封√0大齿圈有渗油现象委外检修密封性能，必要时换新√0能链最近换新，暂时无问题备新链√孙志民 牛全林14000能链现货4000信号接收及发射盒偶尔出现信号接受不良现象补充天线√孙志民 牛全林0耐磨层有磨损补焊√侯小兵 武爱红 何清贤一天电焊0螺旋有磨损补焊√侯小兵 武爱红 何清贤一天电焊0马达及减速机污物较多清洁机体、更换齿轮油√孙志民15400齿轮油现货5400润滑及密封系统递进式分配器卡阻EP2计数不足更换脉冲传感器、清洁递进式分配器√牛全林12000脉冲传感器现货2000泡沫系统2路泡沫流量不准、发泡效率低、2路流量马达时好时坏清洁流量计、泡沫发生器、压力传感器，更换流量马达√祁光明 孙志民 牛全林两天114000\4000电磁流量计、流量马达一周18000拖拉电缆断股明显换新√牛全林12400抗拉电缆一周2400刹车系统摩擦轮磨损严重，整流模块、刹车片有磨损备新件换新√孙志民 牛全林刹车片、摩擦轮0电气系统继电器及接触器有时不灵备件，损坏后能及时回复生产√牛全林1250接触器现货250液压阀组前仓门、喂片机阀组有漏油现象清洁\调整\紧固阀组（换向\减压\节流）√孙志民0桥架限位桥架拖拉油缸限位失效购置接近开关恢复性能√祁光明2200接近开关现货400维修费用合计（元）解决方法 需要工具序号盾构机部件需要配件工费（元）维保时间维修方法维保人员
