导管敷设水电预埋技术交底

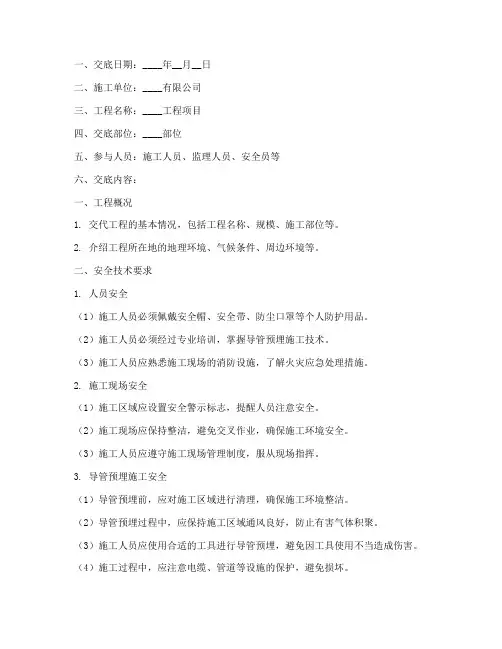

一、交底日期：____年__月__日二、施工单位：____有限公司三、工程名称：____工程项目四、交底部位：____部位五、参与人员：施工人员、监理人员、安全员等六、交底内容：一、工程概况1. 交代工程的基本情况，包括工程名称、规模、施工部位等。

2. 介绍工程所在地的地理环境、气候条件、周边环境等。

二、安全技术要求1. 人员安全（1）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

（2）施工人员必须经过专业培训，掌握导管预埋施工技术。

（3）施工人员应熟悉施工现场的消防设施，了解火灾应急处理措施。

2. 施工现场安全（1）施工区域应设置安全警示标志，提醒人员注意安全。

（2）施工现场应保持整洁，避免交叉作业，确保施工环境安全。

（3）施工人员应遵守施工现场管理制度，服从现场指挥。

3. 导管预埋施工安全（1）导管预埋前，应对施工区域进行清理，确保施工环境整洁。

（2）导管预埋过程中，应保持施工区域通风良好，防止有害气体积聚。

（3）施工人员应使用合适的工具进行导管预埋，避免因工具使用不当造成伤害。

（4）施工过程中，应注意电缆、管道等设施的保护，避免损坏。

（5）施工完成后，应对预埋导管进行检查，确保预埋质量符合要求。

三、施工流程及注意事项1. 施工流程（1）测量放线：根据设计图纸，进行测量放线，确定导管预埋位置。

（2）开孔：根据测量放线结果，进行开孔作业。

（3）导管预埋：将导管按照设计要求预埋到开孔处。

（4）封堵：对预埋导管进行封堵，确保施工质量。

2. 注意事项（1）施工人员应按照设计图纸进行导管预埋，确保预埋位置准确。

（2）导管预埋过程中，应避免导管弯曲、扭曲，影响施工质量。

（3）施工过程中，应注意保护导管，避免损坏。

（4）施工完成后，应对预埋导管进行检查，确保预埋质量符合要求。

四、应急预案1. 发生火灾时，立即启动应急预案，迅速组织人员疏散。

2. 发生人员伤害事故时，立即停止施工，及时救治伤员，并报告相关部门。

水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

一、工程名称：（填写工程名称）二、施工单位：（填写施工单位名称）三、填写日期：（填写填写日期）四、交底内容：1. 工作内容（1）水电管预埋施工的范围及要求；（2）施工过程中可能存在的安全隐患及预防措施；（3）水电管预埋施工的技术要求及注意事项。

2. 安全生产责任制（1）明确各岗位人员的安全责任，确保施工过程中安全、有序进行；（2）建立健全安全生产管理制度，加强现场安全管理，落实安全生产责任制。

3. 安全技术措施（1）施工前，对施工现场进行全面检查，确保施工环境安全；（2）施工过程中，严格按照操作规程进行施工，避免违章作业；（3）加强施工现场的安全防护措施，如设置安全警示标志、设立安全通道等；（4）加强对施工人员的安全教育，提高安全意识。

4. 预埋管材要求（1）管材选用应符合国家相关标准，确保质量；（2）管材安装前应进行外观检查，不得有裂纹、凹陷、锈蚀等缺陷；（3）管材连接应牢固，接口处应密封，防止漏水、漏电。

5. 预埋施工工艺（1）按照设计图纸要求，确定水电管预埋的位置、走向及高度；（2）在施工前，对预埋位置进行测量，确保位置准确；（3）施工过程中，严格按照施工工艺进行操作，避免对周围环境造成影响；（4）施工完成后，对预埋管进行检验，确保质量合格。

6. 施工现场安全注意事项（1）施工人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜等；（2）施工现场应保持整洁，避免杂物堆积，防止绊倒、摔伤等事故发生；（3）施工过程中，严禁酒后作业、疲劳作业；（4）施工现场应设置专职安全员，负责现场安全监督。

五、交底要求（1）施工单位应组织全体施工人员进行安全技术交底，确保每位施工人员了解并掌握安全施工要求；（2）施工单位应将安全技术交底内容进行记录，并存档备查；（3）施工过程中，如遇特殊情况，应及时上报，并采取相应措施进行处理。

六、交底人：（填写交底人姓名及职务）七、接受人：（填写接受人姓名及职务）八、备注：（如有其他要求，请在此处填写）以上为水电管预埋安全技术交底模板，请根据实际情况进行修改和完善。

技术交底记录预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线→变形缝处理。

2.4.2操作工艺2.4.2.1基本要求①敷设于潮湿场所的电线管路、管口、管子连接处均做密封处理。

②暗配的电线管路沿最近路线敷设并应减少弯曲，埋入墙或混凝土内的管，距砌体表面的净距不应小于 15mm。

③ 埋入地下的电线管路穿过建筑物基础墙时，应加保护管。

2.4.2.2混凝土墙内管道敷设操作工艺①接线箱及端子箱位置预留为保证配电箱位置及标高准确，现场采取先预留端子箱位置后安装配电箱的方法。

具体做法：根据设计图纸要求在端子箱位置处预留一个比箱体尺寸略大的洞口（一般要求左右各大 50~100mm，上下各大 150~200mm）。

此工作必须提前考虑，对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在端子箱位置做好预留洞和洞口加钢筋加强工作。

木套箱的做法可参照土建门窗洞模板的做法。

钢管插入木套箱中，管路排列要严格按照进入端子箱的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。

为后期安装箱盒施工方便，钢管进入木套箱内最好不超过 5mm，以便采用接短管的办法进箱盒。

②切管：管子切断常用钢锯、无齿锯、砂轮锯等，将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管内铁屑。

③套丝：采用套丝板、套管机，套丝不乱不过长，清除渣屑，丝扣干净清晰。

④钢管的弯曲：管径在 25mm 及以下的钢管可使用手动弯管器现场弯制，对管径在32~80mm 的钢管使用液压弯管器弯制。

要求弯曲半径不小于钢管外径的 6 倍，埋入地下或混凝土内时弯曲半径不小于钢管外径的 10 倍，弯扁程度不大于钢管外径的 1/10。

⑤测定盒、箱位置，根据设计图确定盒、箱位置，以土建弹出的水平线（50 线）为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。

(_注意灯位应在所照明范围的中心部位设置,标注盒位应用红油漆画十字标注以便后期找盒方便)⑥稳固盒、箱及暗管敷设对所有剪力墙体上预埋的 86 盒、过线盒（300x300）等所有铁盒采取如下图方式进行固定：a、采用φ8 钢筋预制“固定横担 2 根”；b、“横担”与剪力墙体分布筋点焊并用铁丝绑扎。

一、交底目的为确保导管预埋施工过程中的安全，提高施工质量，预防安全事故的发生，特进行本次安全技术交底。

二、交底对象所有参与导管预埋施工的施工人员、监理人员及管理人员。

三、交底内容1. 施工准备（1）施工人员需提前熟悉施工图纸，了解导管预埋的具体位置、尺寸和数量。

（2）根据施工图纸，合理规划施工方案，确保施工过程中的安全。

（3）对施工人员进行安全技术培训，提高安全意识。

2. 施工工艺（1）严格按照施工图纸要求进行导管预埋，确保位置准确。

（2）在施工过程中，注意以下几点：a. 导管固定要牢固，防止因振动、撞击等原因导致导管脱落。

b. 导管连接处要严密，防止漏电、漏水等事故发生。

c. 遇到复杂结构时，应采取分段施工，确保施工安全。

（3）在施工过程中，注意以下安全事项：a. 高处作业时，必须系好安全带，确保自身安全。

b. 施工现场严禁吸烟、动火，防止火灾事故发生。

c. 严禁酒后作业，确保施工质量。

3. 质量控制（1）严格控制导管材料质量，确保符合国家标准。

（2）加强施工现场管理，确保施工过程规范化。

（3）对施工过程进行全程监控，发现问题及时整改。

4. 成品保护（1）施工过程中，注意保护已完成的导管预埋，防止损坏。

（2）对已完成的部分，及时进行隐蔽工程验收。

四、注意事项1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场严禁违章操作，确保施工安全。

3. 严格遵守施工时间，确保工程进度。

4. 加强施工现场的文明施工，保持现场整洁。

五、交底时间[交底时间]六、交底人[交底人姓名]七、执行人[执行人姓名]八、监督人[监督人姓名]九、备注本安全技术交底内容仅供参考，具体施工过程中应根据实际情况进行调整。

如有疑问，请及时与交底人沟通。

一、交底对象1. 施工单位全体电工、普工及相关管理人员。

2. 施工现场监理、质安部门人员。

二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容一、工作内容和范围1. 电气配管的加工制作、运输、现场安装。

2. 电线导管预埋、固定、连接等工作。

二、安全技术要求1. 人员安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）高空作业时，必须采取安全防护措施，如铺设安全网、设置安全带等。

（3）施工现场禁止吸烟、饮酒，确保施工人员精神状态良好。

2. 工具设备安全（1）使用电气工具时，必须确保电源线完好，防止触电事故。

（2）使用电动工具时，必须确保工具接地良好，防止触电事故。

（3）施工过程中，不得随意改变设备、线路的接线方式。

3. 施工现场安全（1）施工现场必须设置安全警示标志，确保施工区域安全。

（2）施工现场不得堆放易燃、易爆物品，防止火灾事故。

（3）施工现场禁止随意移动、拆除安全设施。

三、施工准备1. 技术准备（1）熟悉电气施工图纸，了解电气系统布置、线路走向、设备规格等。

（2）对施工人员进行安全技术培训，提高安全意识。

2. 材料准备（1）电线导管、连接件、绝缘胶带等材料应符合国家相关标准。

（2）材料进场前，需进行质量检验，确保材料合格。

3. 工具准备（1）电线导管弯曲器、切割机、扳手、螺丝刀等工具。

（2）检查工具设备完好，确保施工过程中使用安全。

四、施工工艺1. 预埋定位（1）根据电气施工图纸，确定电线导管预埋位置。

（2）使用测量工具，确保预埋位置准确。

2. 预埋安装（1）根据预埋位置，在墙体、楼板等部位进行钻孔。

（2）将电线导管插入孔内，并进行固定。

3. 连接施工（1）将电线导管与连接件连接，确保连接牢固。

（2）对连接处进行绝缘处理，防止漏电。

五、质量控制1. 施工过程中，严格执行国家相关标准和规范。

2. 施工完成后，进行自检、互检、专检，确保工程质量。

3. 对不合格的工程，及时整改，确保工程质量。
