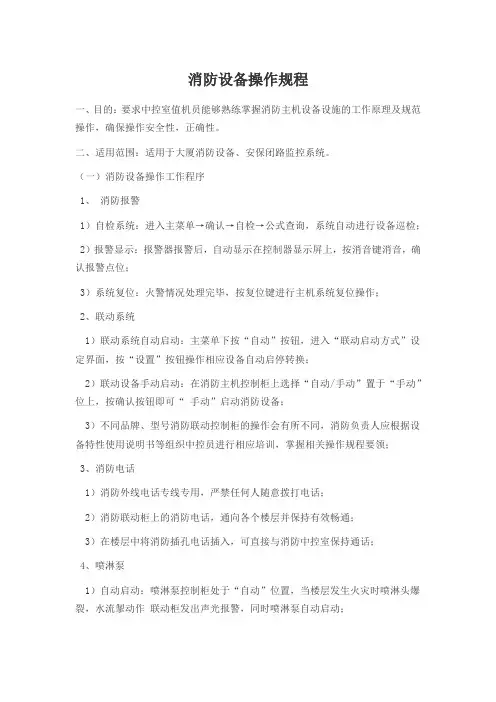

消防控制系统操作说明消防系统操作规程(消防报警控制柜)一、火警的一般处理方法1、当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。
2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。
故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。
故障发生时，可按“消音”键终止故障警报声。
若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作8小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示1小时的故障声；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48小时，以防蓄电池损坏。
若系统发生故障，应及时检修，若需关机，应做好详细记录。
若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键，调出启动方式菜单，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。
说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。
自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时，面板上的“自动允许”灯亮部分自动允许只允许联动公式中含有“==”的联动公式参加联动。
提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。
其选择方式包括“提示所有联动公式”、“只提示含‘==’的公式”以及“没有提示”三种方式。
四、总线制被控设备的手动启动与停动操作1、对外部设备进行手动启动操作的条件提醒用户注意，这些外部设备都是消防专用的。
错误的操作一方面可能导致不应有的损失；另一方面可能会消弱固有消防能力。
１． 概述 控制柜采用柜式外形或琴台式外形，内部由不间断直流供电系统，若干台HLK2110联动控制单元（见图3）或HLK2200手动操作盘（见图4）和大型接线盘四部分组成。
供电系统采用本公司生产的HBM系列大功率消防专用开关电源，配以大容量蓄电池组成。
具有保护功能全，输出稳定可靠的特点。
HLK2110联动控制盘依照GB16806标准设计，控制电路设计为多种可予置端口和可外部控制接口形式，对于不同厂家的联动控制器具有极强的适用能力，使用了触摸式新型电子开关和高可靠元件，大型接线盘采用了进口新型接线件，给使用、安装和维护带来了极大便利，具有通用性强、使用灵活、应用范围广，可靠性高等特点。
HLK2200产品是HLK2110产品的补充，是手动直接控制启停的关键设备，如消防泵和喷淋泵启停的消防专用设备，其特点是使用简便、可靠有效。
用户可根据被控终端设备，选择我公司生产的HLK110单切换模块或HLK120双切换模块进行隔离控制。
2. 基本性能2.1 HLK2100/HLK2110联动控制盘l 是HLK2000消防联动控制柜的控制单元部分，是广泛应用于建筑物内消防联动控制系统中的重要控制设备l 10组20路输出，每路输出由继电器一组单刀双掷触点组成。
通过予置可使常开或常闭触点具有输出电平的能力l 可设置为电平输出或脉冲输出l 同一组的A路和B路可设置互锁控制l 有回答接口（运行）和联动外控接口l 其中HLK2110有应答时声光报警（火警）功能、有声光部件测试功能、允许/禁止钥匙开关功能2.4 HLK2200联动手动操作盘l 手动直接控制启停的关键设备，如消防泵和喷淋泵启停的消防专用设备，其特点是使用简便、可靠有效l 大型按钮开关和显示灯指示l 有手动/自动钥匙选择功能，通过选择，限制手动或自动中的一种操作有效l 有紧急停止按钮，可中断启动输出l 有主备泵运行和故障显示接口l 每台手动操作盘可控制消防泵和喷淋泵各1台2.5 HLK110/120隔离切换模块l 是控制单元到被控设备之间的关键模块，可将控制设备与被控设备有效隔离l 将联动控制设备发出的有源触点信号与消防外控设备的强电或功率驱动控制回路进行隔离l 将被控设备运行后的回答信号与联动设备的弱电返回信号隔离l 具有高压，低压两路回答信号回馈输入接口，现场应用灵活方便l HLK110有1路驱动、1路回答、相互隔离；HLK120有2路驱动、1路回答、相互隔离2.6 HLK210A总接线盘l 该盘为HLK2000消防联动控制柜的外接线汇总部分，可固定于机柜背面，便于现场接线l 采用接线极其方便的卡簧式接线端子，具有高可靠特点l 可将最多6台HLK2100/2110联动控制盘的外接线汇总到该盘上3. 主要技术指标产品型号 HLK2100/HLK2110 HLK2200供电电压 DC24V±4V (推荐电流20A或30A) DC24V±4V 输出路数10组，每组2路，共20路每路输出端子常开、中间、常闭继电器触点（可设置输出为电平）输出触点容量1A输出方式电平输出或脉冲输出（可予置）输出控制方式面板开关控制和外部电压控制（外控）输入接口回答接口（运行），联动外控接口可予置功能A、B路互锁，输出方式，输出干接点或电平，回答共正或共负输入输出信号电压 DC20V～DC28V 功能设置 手动/自动选择钥匙 信号输入端 备泵故障、备泵运行、主泵故障、主泵运行、自动请求，喷淋泵和消防泵各１套 信号输出端 请求启动输出，喷淋泵和消防泵各１套 工作环境温度－10℃～50℃ －10℃～50℃ 工作环境相对湿度 ≤95%RH (40±2℃) ≤95%RH (40±2℃) 外形尺寸 482.6mm×132.5mm×230mm(3U) 482.6mm×132.5mm×230mm(3U) 重量 3.9kg ３．５ｋｇ 产品型号HLK110 HLK120输入控制电压 DC20V～DC28V DC20V～DC28V 回答输入电压DC20V～DC28V 或 AC187V～242V（50Hz±1Hz）DC20V～DC28V或 AC187V～242V（50Hz±1Hz）输出触点容量 DC30V/7A 或 AC250V/7A DC30V/7A 或 AC250V/7A 绝缘性能 输入、输出间承受耐压≥DC1500V 输入、输出间承受耐压≥DC1500V 绝缘电阻 ≥500MO ≥500MO 工作环境温度－10℃～50℃ －10℃～50℃ 工作环境相对湿度 ≤95%RH (40±2℃) ≤95%RH (40±2℃) 安装方式 明装，无编码 明装，无编码 外形尺寸 92mm×63mm×27mm 92mm×63mm×27mm ＨＧＴ２２０Ａ 端子总数量 １０２×６ 工作环境温度－10℃～50℃ 工作环境相对湿度 ≤95%RH (40±2℃) 外形尺寸 482.6mm×265.9mm×28mm 重量 ３．１ｋｇ 4. 安装方法4.1ＨＬＫ２１１０联动控制盘l HLK2100联动控制盘即可单独使用,也可做为HLK2000控制柜的控制单元使用，使用方法无明显区别。
消防泵控制柜接线图、原理图及电路图产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如：水泵、风机的电动机或其它设备的电动机。
2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KVA等。
3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例：KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。
KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。
注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。
例：负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时，给予启动信号( 如运行信号、远程控制、消防联动信号 )，逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。
手动 /自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。
消防操作规程山西沁水新奥燃气有限公司二零一四年九月目录一、消防炮操作方法 (2)一、消防炮操作方法 (3)二、消防栓操作方法 (4)二、消防栓操作方法 (5)三、消防移动式泡沫发生器操作方法 (6)三、消防移动式泡沫发生器操作方法 (7)四、消防半固定泡沫发生器操作方法 (8)四、消防半固定泡沫发生器操作方法 (9)四、消防半固定泡沫发生器操作方法 (10)五、消防固定式泡沫发生器操作方法 (11)五、消防固定式泡沫发生器操作方法 (12)六、消防喷淋（一期储罐）操作方法 (13)七、消防喷淋（二期储罐）操作方法 (14)八、消防控制柜简要操作说明 (15)九、消防干粉灭火器使用方法 (16)九、消防干粉灭火器使用方法 (17)十、消防二氧化碳灭火器使用方法 (18)十一、消防二氧化碳推车式灭火器使用方法 (19)十二、消防干粉推车式灭火器使用方法 (20)1 / 202 / 20（一）消防炮操作方法1.确认消防炮井下阀门处于全开(OPEN)状态。
2.确认稳压泵或消防泵已启动、压力显示正常（如稳压泵压力在4bar-5.2bar 上、下连锁之间，如启动的是消防泵压力在8bar 以上。
）3. 转动消防炮阀门开关直至全开。
3 / 204.调节喷嘴的手柄，进行顺、逆时针旋转，可实现炮口直流、喷雾状态的转换。
5.使用完毕后喷嘴向下排出余水。
4 / 20（二）消防栓操作方法1.确认消防炮井下阀门处于全开(OPEN)状态。
2.确认稳压泵或消防泵已启动、压力显示正常（如稳压泵压力在4bar-5.2bar 上、下连锁之间，如启动的是消防泵压力在8bar 以上。
）3.逆时针转动消防栓出水盖直至取下。
5 / 204.水带一头在消防栓出水口顺时针旋转连接，另一头在消防枪头顺时针旋转连接。
5.逆时针转动消防栓开关直至全开。
6 / 20（三）移动式泡沫发生器操作方法1.检查泡沫发生器的枫叶是否转动自如。
2.检查泡沫发生器的泡沫液是否在三年之内。
消防联动柜功能及其操作说明消防联动控制柜是消防系统中一个重要的组成部分，它与消防报警控制器，CRT显示器，消防线路及消防终端设备等相连接并组成个一个完整的消防设备系统。
<一>消防联动控制柜功能介绍(工作状态有手动,自动和停止状态)(1)远程控制消防设备功能:当消防联动控制柜处于手动状态,远程终端消防设备处于自动状态时,可以通过联动控制柜面板上的手动按钮启动或控制相应区域的消防设备(包括警钟,防排烟风机,防排烟阀,消防水泵,消防电梯迫降,切空调电源，切照明电源等)(2)自动状态联动设备功能:消防报警控制器和联动控制柜及终端消防设备控制柜处于自动状态时.当报警控制器接收到任意一组报警信号(烟感,温感,水流指示器,手报破玻按钮)后;立即向消防联动控制柜输出联动信号,消防联动控制柜通过控制模块启动或控制相应设备.(3)设备监视反馈功能:以上所有消防终端设备的动作状态都可以通过联动控制柜的显示灯指示设备的相应状态(动作或停止)另所有的指示灯可以通过试灯按钮检测是否处于正常工作状态.<二>消防联动柜的检测与操作说明:为了检测消防联控制动柜及各终端消防设备是否处于正常工作状态,必须定期按计划进行消防联动控制柜及终端设备的手动和联动测试,以达到消防规范的要求,现结合宾馆实际情况进行说明.(1)手动测试:即是远程启动设备测试,它包括防排烟风机启动,防排烟阀开启,消防水泵的启动,警钟的启动,电梯的迫降,切非消防电源(包括空调电源和照明电源)等a>防排烟风机的手动启动测试:当联动控制柜处于手动状态,风机控制柜处于自动状态时;按下联动柜相应区域的风机启动按钮,风机动作,同时反馈风机动作信号,联动控制柜指示灯亮;风机的停止:首先消防联动柜复位,然后终端风机控制柜停止,因为在消防联动柜上是不能停止风机的b>防排烟阀的手动启动测试:当消防联动控制柜处于手状态时,按下相应区域的防排烟阀启动按钮,防排烟阀开启同时动作指示灯亮;防排烟阀的复位:到达防排烟阀现场,将防排烟阀手动按钮按下关闭,再然后将联动控制柜防排烟阀启动按钮复位.并将钥匙置于停止状态.c>消防水泵的手动启动测试:当联动控制柜处于手动状态,水泵控制柜处于自动状态时按下联动控制柜水泵启动按钮,水泵启动并反馈动作信号.联动指示灯亮;水泵的停止:首先联动控制柜复位,然后再水泵控制柜停止,因为在消防中心联动控制柜上是不能停止水泵的>d>警钟的手动启动测试:当联动控制柜处于手动状态时,按下相应区域警钟的启动按钮,则警钟鸣响同时区域指示灯亮.警钟的停止:联动控制柜警钟启动按钮复位,并将钥匙置于停止状态.e>电梯迫降的手动测试:当联动控制柜处于手动状态时则消防电梯会下降至首层;电梯的复位:将联动柜电梯钥匙置于停止状态则电梯恢复到正常.f>切非消防电源的手动测试:非消防电源包括空调电源和照明电源;根据目前宾馆的实际情况,可以在消防联动柜上完成切空调电源,但是不能直接切照明电源,切空调电源的操作程序是:将联动控制柜切空调电源钥匙置于手动状态,启动相应区域空调停止按钮,则空调停止.若要重新启动空调则必须消防中心先复位,然后再现场空调控制柜启动.而切照明电源操作程序是:当需要切断某一区域的照明电源时,将消防联动控制柜切照明电源钥匙置于手动状态,按下区域的停止按钮,此时东电房切非消防电源控制柜将收到切非消防电源请求信号.电房值班人员经确认后再手动切相应区域的照明电源.(2)联动测试:即是将消防联动控制柜所有的设备控制钥匙和消防终端设备控制柜置于自动状态,然后测试某一区域报警设备（烟感、温感、手报破玻按钮、水流指示器）消防中心报警控制器收到报警信号后,向联动控制柜输出联动指令,联动控制柜通过控制模块启动相应的消防终端设备,联动设备具体情况如下:①、当烟(温)感报警时可以联动的设备有:防排烟阀开启,防排风机启动,切断空调电源;②、当手报破玻按钮报警时可以启动的设备有警钟上下三层联动鸣响(报警层本层及上下层),防排烟阀开启,防排烟风机启动,消防栓水泵启动,切断空调电源;③、水流指示器报警时消防报警控制器收到报警信号,无联动程序;④、消防电梯无自动程序,只手动状态可以用到;⑤、切照明电源无联动程序,当需要切断某一区域的照明电源时,可以通过消东电房值班室内的切消防电源控制柜发出请求信号,待电房确认后.现场值班人员手动切断电源;⑥、喷淋泵无联动程序,只可以通过消防联动控制柜手动启动.。

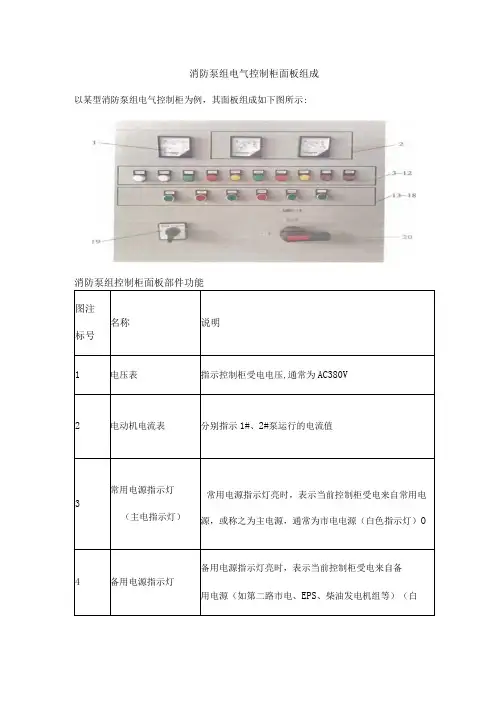

消防泵、喷淋泵控制柜
操作说明
1、确保控制柜完全通电（绿色电源灯长亮）。
2、当手自动转换开关：“1#主2#备/手动/2#主1#备”旋钮处
于手动状态时，仅可通过启动按钮“1#停止（红色按钮）/运行（绿色按钮）”或“2#停止（红色按钮）/运行（绿色按钮）”
按钮达到启动1#泵或2#泵的目的。
当手自动转换开关“1#主2#备/手动/2#主1#备”旋钮处于非手动（自动）状态时，可通过系统管道内的压力开关高定的（2.5MPA起、4MPA停）来实现水泵系统的启动或停止运行。
3、消防泵控制柜的工作状态：“1#主2#备/手动/2#主1#备”
旋钮必须处于非手动状态。
以确保系统管道自动控制确保消防安全！。

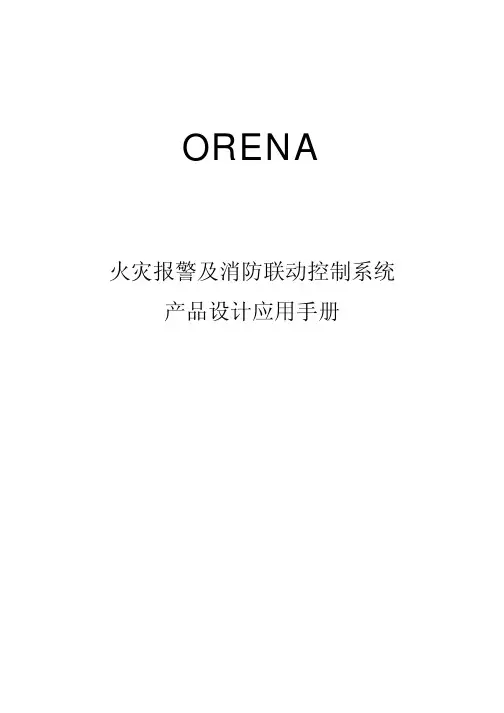

ORENA火灾报警及消防联动控制系统产品设计应用手册彩页：产品技术特点和优势控制器大容量，全系列控制器单机容量从64点、128点、192点、384点、768点、1536点、2304点……直至11520点，可多台控制器联网通讯，完全满足各种工程的需要，具有较高的性能价格比。
双向分布智能回路器件（探测器、模块、手报按钮）采用MCU微处理器，具有独立的智能分析和判断能力，内含智能软件，可根据现场环境的变化（温度、湿度、灰尘污染）自动调整报警阈值、滤除干扰，并与控制器双向传输信息，大大降低了误报率，加快了报警响应时间，最大限度地保证了报警的准确性。
真正的全总线系统结构系统内所有的各种探测器、模块、报警按钮、楼层火灾显示盘、回路扩展单元等外部设备全部挂接在总线上，不需额外的信号线。
系统结构简洁，节省大量线材和布线工时。
数字化信号传输二总线电流量脉宽数字化信号传输技术，通讯可靠，抗干扰性能强。
先进的自动编址功能无需人工设定地址，所有外部设备在线自动识别，自动编址，节省大量安装调试时间，提高了可靠性。
安装调试简便无极性两总线，避免了由于接线不当而引起的系统损坏。
可T形/环形任意布线，任意分支，节省大量线材和布线工时。
控制器上可显示回路器件的供电电压，方便系统调试。
大容量事件记录事件记录簿的容量为4096条，为用户日常使用管理和物业管理部门对使用情况的监督以及万一发生火灾后事故成因的分析都提供一个超长时间的可靠数据记录。
系统结构图前言奥瑞那公司成立于1995年，一直专业从事火灾自动报警设备的研发、生产、销售和服务。
200余名高素质员工、5000m2现代化厂房、众多自动化生产检测设备，严谨完善的质量管理体系，充分保证了产品的先进性和可靠性。
先进的技术和设备、严格的质量控制、优良的售后服务，是奥瑞那向客户提供可靠产品并让客户放心满意的有力保证。
奥瑞那的产品具有外形美观、质量可靠、服务优良的特点，主导产品火灾报警及消防联动控制系统已成功应用于数千项工程，在广东省消防指挥中心、广东省政协办公楼、甘肃省政府办公楼、江西省政协大厦、天健世纪花园、天然居（6栋32层住宅楼）、绿景蓝湾畔岛（8栋33层商住楼）、天鸿安柏丽晶、万科东海岸等许多重大工程中发挥着重要作用。
(请详细阅读后再操作)1、主电源接入正确（A、B、C、N）对应（黄、绿、红、蓝）接入电源进线端子或铜排；2、消防水泵电机接线对应接入水泵柜内相应水泵出线端子（同线号，同颜色对应连接）:注意：电机星三角型接法时，电机接线盒内上下连接铜片必须拆除（十分重要）1、消防巡检柜与消防水泵柜电机连接线，必须对应每台水泵接线端子正确连接（同线号，同颜色对应连接）；2、如果有机械应急启动柜时，同样对应连接每台水泵接线端子；1、消防巡检柜与消防水泵柜之间联锁控制线（带快接插头的白色护套线），必须对应插入相应快接端子上，（十分重要否则无法与巡检柜完成互锁作用）；2、确认各控制柜之间连线以及同水泵电机之间连接正确，并用万用表分别测量电机三相绕组阻值正常且三相绕组之间无短路现象；3、确认电柜电源进线正确接入，且电源电压正常后，可合闸主回路断路器及控制柜回路1P微断开关；4、确认水泵控器制面板显示正常，及电源相序正常（电源相序正常时相序继电器显示绿灯，相序错误时显示红灯，同时面板控制器报电源故障信号），如果相序故障，则调整输入电源接线顺序至相序继电器工作正常显示绿灯。
5、控制面板，显示正常后即进入待机状:1、操作面板按相应键，可选择主用/备用泵，手动/自动状态；2、在手动状态下，分别选择1主/2备 ; 2主/1备，点动启动相应水泵，观察水泵运转方向是否正确，如反方向运转则对应调整电机接线使运行方向正确；3、巡检控制面板操作方式同水泵控制面板操作方式，同样，点动试运行每一台水泵确保水泵运行方向一致，（巡检柜同水泵柜，接线端子按相应线号、相应颜色连接）；(十分重要如果不同相序则有可能出现电源短路现象)4、水泵控制柜和巡检控制柜相应电机保护参数，出厂时已按实际水泵功率设定好，现场无需设定;5、设备手动调试正常且完工后，各控制器必须设定在自动状态下，即处于无人值守状态；6、在自动状态下（即无人值守状态），如有消防信号自动接入则消防水泵立即自动启动达到消防功能，如无消防信号，则消防巡检柜按设定好的时间及周期自动定期的低频巡检各消防水泵。
