消防控制系统操作说明消防系统操作规程(消防报警控制柜)一、火警的一般处理方法1、当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。

2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。

故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。

故障发生时，可按“消音”键终止故障警报声。

若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作8小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示1小时的故障声；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48小时，以防蓄电池损坏。

若系统发生故障，应及时检修，若需关机，应做好详细记录。

若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。

三、启动方式设置按下“启动控制”键，调出启动方式菜单，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。

说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。

自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。

部分自动允许和全部自动允许时，面板上的“自动允许”灯亮部分自动允许只允许联动公式中含有“==”的联动公式参加联动。

提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。

其选择方式包括“提示所有联动公式”、“只提示含‘==’的公式”以及“没有提示”三种方式。

四、总线制被控设备的手动启动与停动操作1、对外部设备进行手动启动操作的条件提醒用户注意，这些外部设备都是消防专用的。

错误的操作一方面可能导致不应有的损失；另一方面可能会消弱固有消防能力。

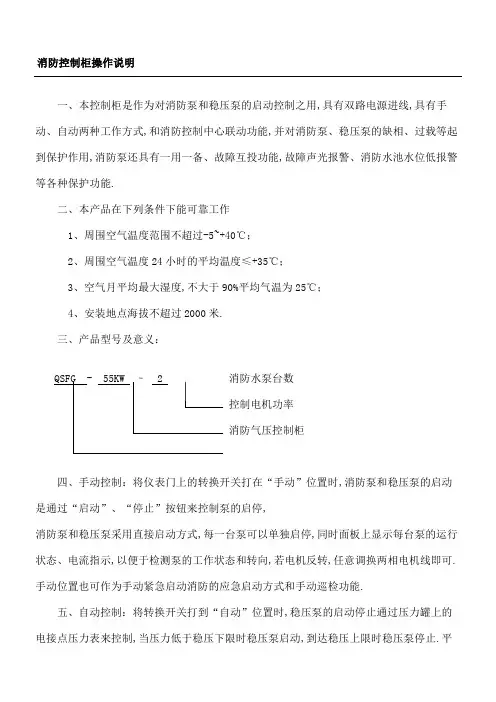

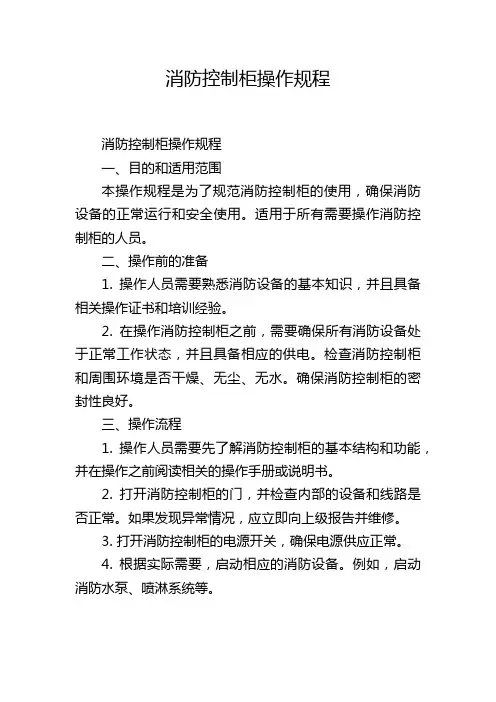

消防控制柜操作说明一、本控制柜是作为对消防泵和稳压泵的启动控制之用,具有双路电源进线,具有手动、自动两种工作方式,和消防控制中心联动功能,并对消防泵、稳压泵的缺相、过载等起到保护作用,消防泵还具有一用一备、故障互投功能,故障声光报警、消防水池水位低报警等各种保护功能.二、本产品在下列条件下能可靠工作1、周围空气温度范围不超过-5~+40℃；2、周围空气温度24小时的平均温度≤+35℃；3、空气月平均最大湿度,不大于90%平均气温为25℃；4、安装地点海拔不超过2000米.三、产品型号及意义：四、手动控制：将仪表门上的转换开关打在“手动”位置时,消防泵和稳压泵的启动是通过“启动”、“停止”按钮来控制泵的启停,消防泵和稳压泵采用直接启动方式,每一台泵可以单独启停,同时面板上显示每台泵的运行状态、电流指示,以便于检测泵的工作状态和转向,若电机反转,任意调换两相电机线即可.手动位置也可作为手动紧急启动消防的应急启动方式和手动巡检功能.五、自动控制：将转换开关打到“自动”位置时,稳压泵的启动停止通过压力罐上的电接点压力表来控制,当压力低于稳压下限时稳压泵启动,到达稳压上限时稳压泵停止.平消防水泵台数控制电机功率消防气压控制柜时消防泵处于待机状态,两台泵定期自动巡检,防止泵因长期停止不用而锈死.一旦有火情发生,控制柜在接收到消防信号后,1消防主泵自动启动,投入运行,当1消防主泵出现故障时,1消防主泵停止工作,2消防主泵自动投入运行.当消防信号解除后,消防泵又回到待机状态,定期自动巡检.六、控制柜还具有显示消防泵的工作状态和故障状态的输出端子,消防控制室远程控制消防泵的启动的信号输入端子.当水池水位低时,能停止消防泵及稳压泵的工作并发出声光报警.在消防泵的自动巡检过程中如果遇到消防信号能自动退出巡检,投入到消防运行状态.控制柜还具有对泵的过流、短路、缺相等故障的保护功能和声光报警功能,当泵出现故障后,相应的故障指示灯亮,并有铃声报警,以便于提醒工作人员及时排除故障后方可重新投入工作.。

消防控制柜流程
1. 开机
首先，要保证消防控制柜的电源已经接通，然后按下电源开关，等待控制柜自检完成。

2. 建立连接
控制柜开机后，需要通过网络连接方式，与消防设备进行通信。

如果采用无线联网方式，必须先进行wifi设置，同一网络下的设备才能互相通信。

3. 选择场所
在控制柜主界面上，根据需要选择相应场所，如宾馆、商场、医院等，以进入对应的操作界面。

4. 选择设备类型
在对应场所的操作界面上，可选择多个设备类型，如烟感探测器、手动火灾报警器、喷淋系统等，然后再进入对应的控制界面。

5. 设置参数
在控制界面中，可设置相应的警戒参数，如烟雾密度、温度等，也可手动进行喷淋控制，或者手动触发报警器。

6. 确认操作
所有操作完成后，要仔细检查参数及操作是否正确，并确认操作，以保证采取的措施能够发挥作用。

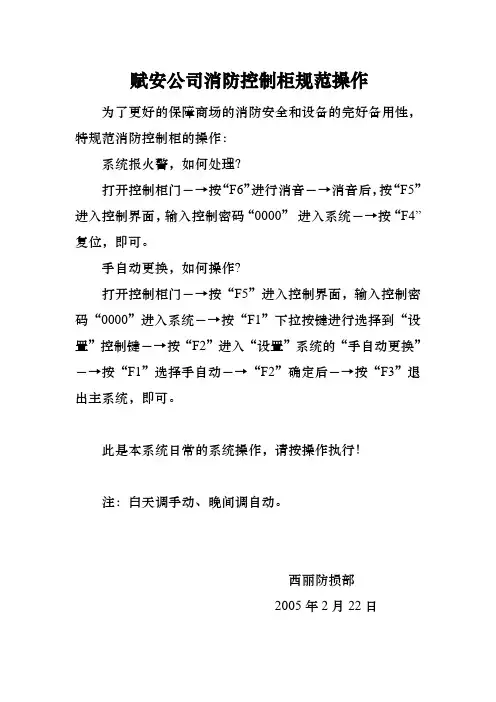

赋安公司消防控制柜规范操作为了更好的保障商场的消防安全和设备的完好备用性，特规范消防控制柜的操作：
系统报火警，如何处理？
打开控制柜门－→按“F6”进行消音－→消音后，按“F5”进入控制界面，输入控制密码“0000”进入系统－→按“F4”复位，即可。

手自动更换，如何操作?
打开控制柜门－→按“F5”进入控制界面，输入控制密码“0000”进入系统－→按“F1”下拉按键进行选择到“设置”控制键－→按“F2”进入“设置”系统的“手自动更换”－→按“F1”选择手自动－→“F2”确定后－→按“F3”退出主系统，即可。

此是本系统日常的系统操作，请按操作执行！
注：白天调手动、晚间调自动。

西丽防损部
2005年2月22日。

消防联动柜功能及其操作说明消防联动控制柜是消防系统中一个重要的组成部分，它与消防报警控制器，CRT显示器，消防线路及消防终端设备等相连接并组成个一个完整的消防设备系统。

<一>消防联动控制柜功能介绍(工作状态有手动,自动和停止状态)(1)远程控制消防设备功能:当消防联动控制柜处于手动状态,远程终端消防设备处于自动状态时,可以通过联动控制柜面板上的手动按钮启动或控制相应区域的消防设备(包括警钟,防排烟风机,防排烟阀,消防水泵,消防电梯迫降,切空调电源，切照明电源等)(2)自动状态联动设备功能:消防报警控制器和联动控制柜及终端消防设备控制柜处于自动状态时.当报警控制器接收到任意一组报警信号(烟感,温感,水流指示器,手报破玻按钮)后;立即向消防联动控制柜输出联动信号,消防联动控制柜通过控制模块启动或控制相应设备.(3)设备监视反馈功能:以上所有消防终端设备的动作状态都可以通过联动控制柜的显示灯指示设备的相应状态(动作或停止)另所有的指示灯可以通过试灯按钮检测是否处于正常工作状态.<二>消防联动柜的检测与操作说明:为了检测消防联控制动柜及各终端消防设备是否处于正常工作状态,必须定期按计划进行消防联动控制柜及终端设备的手动和联动测试,以达到消防规范的要求,现结合宾馆实际情况进行说明.(1)手动测试:即是远程启动设备测试,它包括防排烟风机启动,防排烟阀开启,消防水泵的启动,警钟的启动,电梯的迫降,切非消防电源(包括空调电源和照明电源)等a>防排烟风机的手动启动测试:当联动控制柜处于手动状态,风机控制柜处于自动状态时;按下联动柜相应区域的风机启动按钮,风机动作,同时反馈风机动作信号,联动控制柜指示灯亮;风机的停止:首先消防联动柜复位,然后终端风机控制柜停止,因为在消防联动柜上是不能停止风机的b>防排烟阀的手动启动测试:当消防联动控制柜处于手状态时,按下相应区域的防排烟阀启动按钮,防排烟阀开启同时动作指示灯亮;防排烟阀的复位:到达防排烟阀现场,将防排烟阀手动按钮按下关闭,再然后将联动控制柜防排烟阀启动按钮复位.并将钥匙置于停止状态.c>消防水泵的手动启动测试:当联动控制柜处于手动状态,水泵控制柜处于自动状态时按下联动控制柜水泵启动按钮,水泵启动并反馈动作信号.联动指示灯亮;水泵的停止:首先联动控制柜复位,然后再水泵控制柜停止,因为在消防中心联动控制柜上是不能停止水泵的>d>警钟的手动启动测试:当联动控制柜处于手动状态时,按下相应区域警钟的启动按钮,则警钟鸣响同时区域指示灯亮.警钟的停止:联动控制柜警钟启动按钮复位,并将钥匙置于停止状态.e>电梯迫降的手动测试:当联动控制柜处于手动状态时则消防电梯会下降至首层;电梯的复位:将联动柜电梯钥匙置于停止状态则电梯恢复到正常.f>切非消防电源的手动测试:非消防电源包括空调电源和照明电源;根据目前宾馆的实际情况,可以在消防联动柜上完成切空调电源,但是不能直接切照明电源,切空调电源的操作程序是:将联动控制柜切空调电源钥匙置于手动状态,启动相应区域空调停止按钮,则空调停止.若要重新启动空调则必须消防中心先复位,然后再现场空调控制柜启动.而切照明电源操作程序是:当需要切断某一区域的照明电源时,将消防联动控制柜切照明电源钥匙置于手动状态,按下区域的停止按钮,此时东电房切非消防电源控制柜将收到切非消防电源请求信号.电房值班人员经确认后再手动切相应区域的照明电源.(2)联动测试:即是将消防联动控制柜所有的设备控制钥匙和消防终端设备控制柜置于自动状态,然后测试某一区域报警设备（烟感、温感、手报破玻按钮、水流指示器）消防中心报警控制器收到报警信号后,向联动控制柜输出联动指令,联动控制柜通过控制模块启动相应的消防终端设备,联动设备具体情况如下:①、当烟(温)感报警时可以联动的设备有:防排烟阀开启,防排风机启动,切断空调电源;②、当手报破玻按钮报警时可以启动的设备有警钟上下三层联动鸣响(报警层本层及上下层),防排烟阀开启,防排烟风机启动,消防栓水泵启动,切断空调电源;③、水流指示器报警时消防报警控制器收到报警信号,无联动程序;④、消防电梯无自动程序,只手动状态可以用到;⑤、切照明电源无联动程序,当需要切断某一区域的照明电源时,可以通过消东电房值班室内的切消防电源控制柜发出请求信号,待电房确认后.现场值班人员手动切断电源;⑥、喷淋泵无联动程序,只可以通过消防联动控制柜手动启动.。

消防控制器操作说明一、介绍消防控制器是一种关键的设备，用于监控和管理建筑物中的火灾风险。

它能够自动检测火灾报警信号，并采取必要的措施，如触发灭火系统、发出警报等，以确保人员的生命安全和财产的保护。

本文将介绍消防控制器的基本操作和注意事项。

二、基本操作1. 启动：消防控制器通常具有一个启动按钮，按下该按钮，控制器将开始运行。

确保按钮处于正常工作状态，并完全按下，以避免误操作。

2. 火灾报警信号监测：消防控制器会不断监测建筑物内部的火灾报警信号。

一旦探测到火灾报警信号，控制器会立即采取相应的控制措施。

3. 报警处理：当消防控制器接收到火灾报警信号时，会触发警报声音和灯光，并通过联动设备（如联动摄像头）实时了解火情的具体情况。

在确认火灾真实存在后，必须立即采取相应措施，如通知相关人员、启动灭火系统等。

4. 灭火系统操控：消防控制器通常具有对灭火系统进行控制的功能。

在确认火灾时，通过控制器的操作界面，可以手动或自动启动灭火系统，以进行灭火处理。

5. 系统复位：在火灾处理完毕后，需要将消防控制器进行复位。

按照设备上的复位按键，将控制器的所有功能重置至初始状态，并重新开始监测火灾报警信号。

确保在复位之前，已经确认火灾已经得到有效控制。

三、注意事项1. 定期检测：为了确保消防控制器的正常工作，建议定期进行检测和维护。

检测包括控制器的启动按钮、报警声音、灯光、灭火系统的操控等功能，确保一切正常。

维护包括保持设备干燥、清洁和防止损坏等。

2. 熟悉操作流程：在使用消防控制器之前，务必仔细阅读操作说明书，了解其操作流程和功能。

熟悉控制器的各个按钮、显示屏和指示灯的含义，以便在紧急情况下能够迅速、准确地操作控制器。

3. 规范操作：在操作消防控制器时，必须严格按照操作规程进行。

避免误操作或操作不当导致的不必要的损失。

在使用过程中，应保持冷静，并密切注意控制器的指示和警报。

4. 报警处理及时性：一旦探测到火灾报警信号，必须立即采取相应措施，并及时通知相关人员。

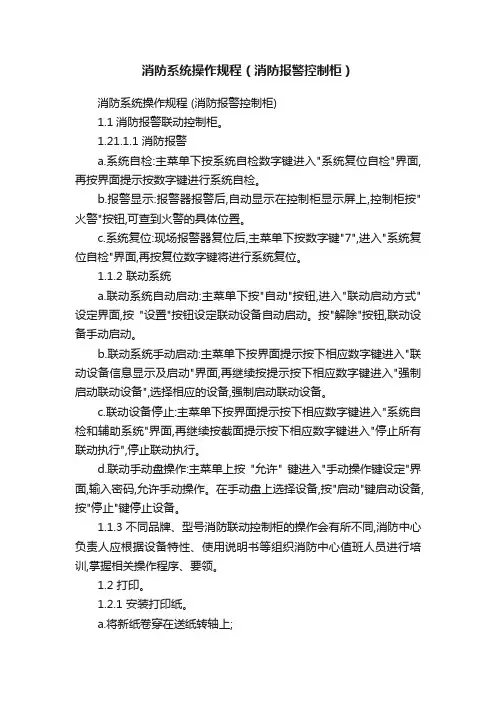

消防系统操作规程（消防报警控制柜）消防系统操作规程 (消防报警控制柜)1.1消防报警联动控制柜。

1.21.1.1 消防报警a.系统自检:主菜单下按系统自检数字键进入"系统复位自检"界面,再按界面提示按数字键进行系统自检。

b.报警显示:报警器报警后,自动显示在控制柜显示屏上,控制柜按"火警"按钮,可查到火警的具体位置。

c.系统复位:现场报警器复位后,主菜单下按数字键"7",进入"系统复位自检"界面,再按复位数字键将进行系统复位。

1.1.2 联动系统a.联动系统自动启动:主菜单下按"自动"按钮,进入"联动启动方式"设定界面,按"设置"按钮设定联动设备自动启动。

按"解除"按钮,联动设备手动启动。

b.联动系统手动启动:主菜单下按界面提示按下相应数字键进入"联动设备信息显示及启动"界面,再继续按提示按下相应数字键进入"强制启动联动设备",选择相应的设备,强制启动联动设备。

c.联动设备停止:主菜单下按界面提示按下相应数字键进入"系统自检和辅助系统"界面,再继续按截面提示按下相应数字键进入"停止所有联动执行",停止联动执行。

d.联动手动盘操作:主菜单上按"允许" 键进入"手动操作键设定"界面,输入密码,允许手动操作。

在手动盘上选择设备,按"启动"键启动设备,按"停止"键停止设备。

1.1.3 不同品牌、型号消防联动控制柜的操作会有所不同,消防中心负责人应根据设备特性、使用说明书等组织消防中心值班人员进行培训,掌握相关操作程序、要领。

1.2 打印。

1.2.1 安装打印纸。

a.将新纸卷穿在送纸转轴上;b.将送纸转轴安放在打印机支架上;c.将纸头向内折入约半寸,造成一平直纸头备用;d.将纸头穿过光电开关掣后装进打印机构上,按动打印机面板上"送纸"按钮,使纸头穿过打印机构。

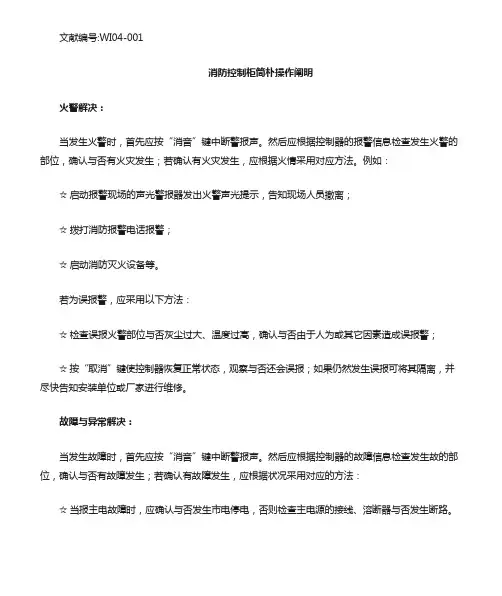

文献编号:WI04-001消防控制柜简朴操作阐明火警解决：当发生火警时，首先应按“消音”键中断警报声。

然后应根据控制器的报警信息检查发生火警的部位，确认与否有火灾发生；若确认有火灾发生，应根据火情采用对应方法。

例如：☆ 启动报警现场的声光警报器发出火警声光提示，告知现场人员撤离；☆ 拨打消防报警电话报警；☆ 启动消防灭火设备等。

若为误报警，应采用以下方法：☆ 检查误报火警部位与否灰尘过大、温度过高，确认与否由于人为或其它因素造成误报警；☆ 按“取消”键使控制器恢复正常状态，观察与否还会误报；如果仍然发生误报可将其隔离，并尽快告知安装单位或厂家进行维修。

故障与异常解决：当发生故障时，首先应按“消音”键中断警报声。

然后应根据控制器的故障信息检查发生故的部位，确认与否有故障发生；若确认有故障发生，应根据状况采用对应的方法：☆ 当报主电故障时，应确认与否发生市电停电，否则检查主电源的接线、溶断器与否发生断路。

主电断电状况下，备电能够持续供电 8 小时；☆ 当报备电故障时，应检查备用电池的连接器及接线；当备用电池持续工作时间超出 8 小时后，也可能因电压过低而报备电故障；☆ 若为现场设备故障，应及时维修，若因特殊因素不及时排除的故障，应将其隔离，待故障排除后再运用设备释放功效将设备恢复；☆ 当发生故障因素不明或无法恢复时，请尽快告知安装单位或厂家进行维修；☆ 若系统发生异常的声音、光批示、气味等状况时，应立刻关闭电源，并尽快告知安装单位或厂家。

启动/停动：当确认发生火警时，可通过手动方式快速启动消防灭火设备。

首先应确认该设备为总线制设备还是多线制设备。

☆ 总线制设备：根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。

若再次按下该键则命令灯熄灭，启动命令被终止；☆ 多线制设备：根据多线制控制盘面板上的标签找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。
