消防控制系统操作说明消防系统操作规程(消防报警控制柜)一、火警的一般处理方法1、当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。

2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。

故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。

故障发生时，可按“消音”键终止故障警报声。

若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作8小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示1小时的故障声；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48小时，以防蓄电池损坏。

若系统发生故障，应及时检修，若需关机，应做好详细记录。

若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。

三、启动方式设置按下“启动控制”键，调出启动方式菜单，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。

说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。

自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。

部分自动允许和全部自动允许时，面板上的“自动允许”灯亮部分自动允许只允许联动公式中含有“==”的联动公式参加联动。

提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。

其选择方式包括“提示所有联动公式”、“只提示含‘==’的公式”以及“没有提示”三种方式。

四、总线制被控设备的手动启动与停动操作1、对外部设备进行手动启动操作的条件提醒用户注意，这些外部设备都是消防专用的。

错误的操作一方面可能导致不应有的损失；另一方面可能会消弱固有消防能力。

锦都商业运营中心
消防控制柜基础知识
一、消防控制柜各功能键作用 二、消防控制柜的组成部分 三、消防控制柜的日常操作方法 四、火灾报警的处置方法
10、自检灯：黄色，当系统中存在处于自检状态的设备时，此灯点亮；所有设备 退出自检状态后此灯熄灭；设备的自检状态不受复位操作的影响。 11、声光报警器故障指示灯：黄色，声光报警器故障时，此灯点亮。 12、声光报警器屏蔽指示灯：黄色，系统中存在被屏蔽的声光报警器时，此灯点 亮。 常用按键说明 13、消音键：按下“消音”键可消除火灾报警控制器发出的火警或故障警报声。 14、复位键：按下“复位”键可使火灾自动报警系统或系统内各组成部分恢复到 正常监视状态。 15、自检键：按下“自检”键可对火灾报警控制器的音响器件、面板上所有指示 灯、显示器进行检查。
三、消防控制柜的日常操作方法 1、修改控制柜显示时间 操作方法：兑时—输入密码—年份修改直接输入数字—TAB选择到月份直接输入 数数字—TAB选择到日直接输入数字—TAB时间上直接输入数字—确认 2、屏蔽设备与取消屏蔽设备 （1）屏蔽设备： 操作方法：屏蔽—输入密码—输入屏蔽设备（六位编码）—TAB选择要屏蔽设备 的类型（参照控制柜旁的设备编码表）—数字盘上输入对应数字—确认 （2）取消屏蔽设备 操作方法：取消屏蔽—输入密码—输入取消屏蔽设备（六位）—TAB选择要取消 屏蔽设备的类型（参照控制柜旁的设备编码表）—数字盘上输入对应数字—确 认 3、设备启动与停动的操作 （1）启动设备 操作方法：启动键—输入密码—输入启动设备（六位编码）—TAB选择需要启动 设备的类型（参照控制柜旁的设备编码表）—数字盘上输入对应数字—确认 （2）停动设备 操作方法：停动键—输入密码—输入停动设备（六位编码）—TAB选择需要停动 设备的类型（参照控制柜旁的设备编码表）—数字盘上输入对应数字—确认

30
（3）显示报警系统的火警总灯。当
有火灾发生的情况下，以光的形式
报警。
（4）火灾报警控制器的声响报警，
一般分为两种：在火灾报警情况下
控制器发出连续的变频声响；在故
障状态情况下控制器发出连续的声
响。
（5）时间显示。它是设备运行的重要参
数。可记录火警和故障报警的日期和准
确时间，在正常情况下，显示当前时间。
精品课件
31
（6）部位显示，正常状态下没有显 示。火灾报警时显示火灾发生地点、 火灾探测器编号；火灾探测器故障 时，显示探测器发生故障地点的部 位或编号。 （7）启动键、复位键、自检键、消 音键的作用。
精品课件
32
启动键：用来启动各种接口模块。
复位键：将火灾报警控制器当前状态下
各种报警信息（包括火警和故障）清除，
2、启动有关部位的排烟风机（包括
正压送风机）、排烟阀、并接收其反馈
信号；发出强制信号，强制将电梯全部
停于首层，并接收其反馈信号。
3、接通火灾事故照明的疏散指示灯；
控制挡烟垂壁等防烟设施。
4、切断有关起火部位的非消防电源。
精品课件
16
对电梯的控制有两种方式：一 种是将电梯的控制显示盘设在一个 消防控制室，消防值班人员在必要 时可直接操作。另一种作法是在人 工确认火灾后，消防控制室向电梯 控制室发出火灾信号机强制下降的 指令，将火场电梯全部下降停于首 层。
精品课件
13
1、照通风空调系统的分区，停止有 关报警区域内的送风机；亲自关闭 通风管上的防火阀；同时，接收风 机的阀门动作后的反馈信号，表示 其工作状态。 2、按照防烟分区启动有关部位的排 风机（包括正压送风机）、防烟垂 壁和排烟口，同时、接收排烟口动 作后的反馈信号并表示其工作状态。

2. 泵房巡查人员必须认真对设备进行巡视,做 到腿勤,眼尖,耳灵,手快,脑活.
3. 认真填写设备运行记录,准确,客观地反映 设备的运行情况.
4. 未经公安消防机构同意,不得擅自关闭消防 供水设施.
5. 保持泵房环境整洁.
安全ppt
9
消防水泵房值班人员职责
1. 严格遵守泵房管理制度,遵循设备操作规程,确保 设备安全.
3. 如确认火灾发生,应立即向消防控制中心反馈信息,并利 用现场消防器材进行扑救.
4. 消防控制室值班人员要根据火灾情况启动有关消防设施 设备,通知有关人员到达现场扑救,并拨打119向消防队报 警,派人引导消防车靠近火场,如实介绍情况,同时报告单 位领导.
5. 火警,火灾处置完毕后,及时恢复设备正常运行.
1开启火灾事故广播,引导疏散 2启动事故照明,疏散指示标志系统
1向主万微管或值班领导报告,并立即组织 及义务消防队员补救初起火灾. 2拨打119向消防队报警,并派专人引导消防车 靠近现场,介绍情况.
4
消防水泵安全操作规程
• 一.启动前准备
• 1.检查消防水池水位情况及自动注水装置处于正 常状态.
• 2.检查供水设备及其他消防阀门处于正常开,关位 置.
• 3.检查消防栓,喷淋管网压力保持在正常压力范围 内.
• 4.确认各消防泵处于自动状态.
• 5.对泵轴进行盘车检查(立式泵转动360,卧式泵转 180),确认无卡滞现象.
安全ppt
5
• 二.启动程序
• A:自动(消防泵处于自动状态)
• 1.打开消防放水阀(泵房或系统工作现场),管 网压力下降到正常压力下限后,确认消防泵 正常工作.
6. 认真学习业务知识,积极参加专业培训,不断提高 消防素质.

消防中控柜操作方法消防中控柜是一个非常重要的设备，用于监控和控制建筑物内的消防系统。

正确操作消防中控柜对于及时发现火灾并采取相应措施至关重要。

下面将介绍消防中控柜的操作方法。

首先，消防中控柜通常安装在建筑物的控制室或者消防指挥中心。

在操作消防中控柜之前，需要确保操作人员已经接受过相关的培训，并了解消防系统的基本原理和运行方式。

1. 启动消防中控柜：首先，需要按下中控柜上的启动按钮，启动中控柜的电源。

待中控柜启动完成后，屏幕上会显示系统的主界面，包括各个消防设备的状态和报警信息。

2. 监控各个消防设备：通过中控柜的屏幕，可以监控建筑物内各个消防设备的状态，包括消防报警器、消防喷淋系统、消防排烟系统等。

正常情况下，这些设备的状态会显示为“正常”，如果有异常情况发生，中控柜会及时发出警报。

3. 处理火警报警：当中控柜接收到火灾报警信号时，会立即在屏幕上显示相关信息，并发出声光报警信号。

此时，操作人员需要迅速查看具体的火警位置，并采取相应的措施，比如启动消防喷淋系统或者向建筑内的人员发出疏散警告。

4. 执行测试和维护操作：定期进行中控柜的测试和维护是非常重要的，以确保消防系统的正常运行。

可以通过中控柜上的测试按钮进行测试，比如测试消防报警器的响铃声音是否正常、测试消防喷淋系统是否正常启动等。

5. 数据记录和报告：消防中控柜通常会记录消防系统的各项操作数据，包括火警报警记录、消防系统启动记录等。

这些数据可以帮助管理人员了解消防系统的运行情况，及时发现问题并进行处理。

总的来说，操作消防中控柜需要密切监控消防系统的运行状态，及时处理各种报警情况，并定期进行测试和维护工作。

只有保持消防中控柜的正常运行，才能确保建筑物内的火灾安全。

操作人员应严格按照相关规程和操作流程进行操作，确保消防系统的稳定和可靠性。

消防联动柜功能及其操作说明消防联动控制柜是消防系统中一个重要的组成部分，它与消防报警控制器，CRT显示器，消防线路及消防终端设备等相连接并组成个一个完整的消防设备系统。

<一>消防联动控制柜功能介绍(工作状态有手动,自动和停止状态)(1)远程控制消防设备功能:当消防联动控制柜处于手动状态,远程终端消防设备处于自动状态时,可以通过联动控制柜面板上的手动按钮启动或控制相应区域的消防设备(包括警钟,防排烟风机,防排烟阀,消防水泵,消防电梯迫降,切空调电源，切照明电源等)(2)自动状态联动设备功能:消防报警控制器和联动控制柜及终端消防设备控制柜处于自动状态时.当报警控制器接收到任意一组报警信号(烟感,温感,水流指示器,手报破玻按钮)后;立即向消防联动控制柜输出联动信号,消防联动控制柜通过控制模块启动或控制相应设备.(3)设备监视反馈功能:以上所有消防终端设备的动作状态都可以通过联动控制柜的显示灯指示设备的相应状态(动作或停止)另所有的指示灯可以通过试灯按钮检测是否处于正常工作状态.<二>消防联动柜的检测与操作说明:为了检测消防联控制动柜及各终端消防设备是否处于正常工作状态,必须定期按计划进行消防联动控制柜及终端设备的手动和联动测试,以达到消防规范的要求,现结合宾馆实际情况进行说明.(1)手动测试:即是远程启动设备测试,它包括防排烟风机启动,防排烟阀开启,消防水泵的启动,警钟的启动,电梯的迫降,切非消防电源(包括空调电源和照明电源)等a>防排烟风机的手动启动测试:当联动控制柜处于手动状态,风机控制柜处于自动状态时;按下联动柜相应区域的风机启动按钮,风机动作,同时反馈风机动作信号,联动控制柜指示灯亮;风机的停止:首先消防联动柜复位,然后终端风机控制柜停止,因为在消防联动柜上是不能停止风机的b>防排烟阀的手动启动测试:当消防联动控制柜处于手状态时,按下相应区域的防排烟阀启动按钮,防排烟阀开启同时动作指示灯亮;防排烟阀的复位:到达防排烟阀现场,将防排烟阀手动按钮按下关闭,再然后将联动控制柜防排烟阀启动按钮复位.并将钥匙置于停止状态.c>消防水泵的手动启动测试:当联动控制柜处于手动状态,水泵控制柜处于自动状态时按下联动控制柜水泵启动按钮,水泵启动并反馈动作信号.联动指示灯亮;水泵的停止:首先联动控制柜复位,然后再水泵控制柜停止,因为在消防中心联动控制柜上是不能停止水泵的>d>警钟的手动启动测试:当联动控制柜处于手动状态时,按下相应区域警钟的启动按钮,则警钟鸣响同时区域指示灯亮.警钟的停止:联动控制柜警钟启动按钮复位,并将钥匙置于停止状态.e>电梯迫降的手动测试:当联动控制柜处于手动状态时则消防电梯会下降至首层;电梯的复位:将联动柜电梯钥匙置于停止状态则电梯恢复到正常.f>切非消防电源的手动测试:非消防电源包括空调电源和照明电源;根据目前宾馆的实际情况,可以在消防联动柜上完成切空调电源,但是不能直接切照明电源,切空调电源的操作程序是:将联动控制柜切空调电源钥匙置于手动状态,启动相应区域空调停止按钮,则空调停止.若要重新启动空调则必须消防中心先复位,然后再现场空调控制柜启动.而切照明电源操作程序是:当需要切断某一区域的照明电源时,将消防联动控制柜切照明电源钥匙置于手动状态,按下区域的停止按钮,此时东电房切非消防电源控制柜将收到切非消防电源请求信号.电房值班人员经确认后再手动切相应区域的照明电源.(2)联动测试:即是将消防联动控制柜所有的设备控制钥匙和消防终端设备控制柜置于自动状态,然后测试某一区域报警设备（烟感、温感、手报破玻按钮、水流指示器）消防中心报警控制器收到报警信号后,向联动控制柜输出联动指令,联动控制柜通过控制模块启动相应的消防终端设备,联动设备具体情况如下:①、当烟(温)感报警时可以联动的设备有:防排烟阀开启,防排风机启动,切断空调电源;②、当手报破玻按钮报警时可以启动的设备有警钟上下三层联动鸣响(报警层本层及上下层),防排烟阀开启,防排烟风机启动,消防栓水泵启动,切断空调电源;③、水流指示器报警时消防报警控制器收到报警信号,无联动程序;④、消防电梯无自动程序,只手动状态可以用到;⑤、切照明电源无联动程序,当需要切断某一区域的照明电源时,可以通过消东电房值班室内的切消防电源控制柜发出请求信号,待电房确认后.现场值班人员手动切断电源;⑥、喷淋泵无联动程序,只可以通过消防联动控制柜手动启动.。

监控消防系统运行
监控消防系统运行状态
实时监测消防系统的运行情况，包括 消防水系统、气体灭火系统等。
检查消防保其完好有效。
监控消防报警系统
及时发现和处理消防报警信息，确保 及时响应。
记录消防系统运行数据
对消防系统运行数据进行记录和分析， 为预防和应对火灾提供依据。
日常维护和保养。
保持与消防部门的沟通
消防控制室需要保持与消防部门的紧密联系，及时报告火警信息和消防设施的运行 状况。
操作人员需要熟悉消防部门的通讯方式和联络流程，以便在发生火灾时能够及时有 效地进行信息传递。
操作人员需要了解消防部门的调度程序和应急救援预案，以便在火灾发生时能够迅 速有效地进行应急处置。
制定应急预案
根据火警信息，分析火灾情况，确定应急 预案的级别。
根据火灾情况，制定相应的应急预案，包 括灭火、救援、疏散等措施。
组织应急队伍
协调资源调配
组织应急队伍，包括消防人员、医疗急救 人员等，进行紧急处置。
协调相关部门和资源，确保应急预案的实 施，包括调集消防设备、交通管制等措施 。
03
消防控制室操作要点
联动控制
消防控制室可以接收并处理火灾报警 信号，通过联动控制启动相应的消防 设施，如消防泵、喷淋系统、排烟系 统等。
消防控制室设备
火灾报警控制器
用于接收、处理、显示火灾报 警信号，并向消防设施发出联
动控制信号。
消防电话
用于建筑内的人员与消防控制 室进行通讯，及时传递火情信 息。
消防应急广播
用于建筑内的人员在火灾发生 时及时了解疏散指示和注意事 项。
处理火警信息
01
02
03
04
确认火警信息

文献编号:WI04-001消防控制柜简朴操作阐明火警解决：当发生火警时，首先应按“消音”键中断警报声。

然后应根据控制器的报警信息检查发生火警的部位，确认与否有火灾发生；若确认有火灾发生，应根据火情采用对应方法。

例如：☆ 启动报警现场的声光警报器发出火警声光提示，告知现场人员撤离；☆ 拨打消防报警电话报警；☆ 启动消防灭火设备等。

若为误报警，应采用以下方法：☆ 检查误报火警部位与否灰尘过大、温度过高，确认与否由于人为或其它因素造成误报警；☆ 按“取消”键使控制器恢复正常状态，观察与否还会误报；如果仍然发生误报可将其隔离，并尽快告知安装单位或厂家进行维修。

故障与异常解决：当发生故障时，首先应按“消音”键中断警报声。

然后应根据控制器的故障信息检查发生故的部位，确认与否有故障发生；若确认有故障发生，应根据状况采用对应的方法：☆ 当报主电故障时，应确认与否发生市电停电，否则检查主电源的接线、溶断器与否发生断路。

主电断电状况下，备电能够持续供电 8 小时；☆ 当报备电故障时，应检查备用电池的连接器及接线；当备用电池持续工作时间超出 8 小时后，也可能因电压过低而报备电故障；☆ 若为现场设备故障，应及时维修，若因特殊因素不及时排除的故障，应将其隔离，待故障排除后再运用设备释放功效将设备恢复；☆ 当发生故障因素不明或无法恢复时，请尽快告知安装单位或厂家进行维修；☆ 若系统发生异常的声音、光批示、气味等状况时，应立刻关闭电源，并尽快告知安装单位或厂家。

启动/停动：当确认发生火警时，可通过手动方式快速启动消防灭火设备。

首先应确认该设备为总线制设备还是多线制设备。

☆ 总线制设备：根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。

若再次按下该键则命令灯熄灭，启动命令被终止；☆ 多线制设备：根据多线制控制盘面板上的标签找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。

有故障，或控制器本身出现故障。除总线短路故障需要手动清除外，其他故排除后可 自动恢复，所有故障排除或控制器进行复位操作后，此灯熄灭。 7、启动灯：红色，当控制器发出启动命令时，此灯点亮，若启动后控制器没有收到反 馈信号，则该灯闪亮，直到收到反馈信号。控制器进行复位操作后，此灯熄灭。 8、反馈灯：红色，此灯亮标识控制器检测到外接被控设备的反馈信号。反馈信号消失 或控制器进行复位操作后，此灯熄灭。 9、自动允许灯：绿色，此灯亮表示当满足联动条件后，系统自动对联动设备进行联动 操作。否则不能进行自动联动。
4、手动与自动的转换 操作方法： 1.手动（允许或禁止）启动 2.自动（部分自动或全部自动或禁止） 5、打印方式的选择 1.关闭打印 2.即时信息打印 3.即时火警打印 6、记录检查 7、消防广播如何开启 操作方法：开启电源开关将音量调至最大—按下紧急启动
按钮选择话筒模式—取下话筒，将话筒音量调至最大—对 准话筒进行语音播报或启动消防广播设备
1ft = 2.54 * 12厘米 （Ft英尺）
下垂型喷淋头
下垂型喷头是使用最广泛的一 种喷头，下垂安装于供水支管 上，洒水的形状为抛物体型， 将总水量的80～100%喷向地面。
当发生火灾时，水通过喷淋头 溅水盘洒出进行灭火。
消防电梯
消防电梯是在建筑物发生火灾时 供消防人员进行灭火与救援使用 且具有一定功能的电梯。因此， 消防电梯具有较高的防火要求， 其防火设计十分重要。 目前我国大陆地区，真正意义上 的消防员电梯非常少见，现在见 到的所谓“消防电梯”只是具有 消防开关动作时，返回预设基站 或者撤离层功能的普通乘客电梯， 不能在发生火情时搭乘。
应急灯
应急照明用的灯具的总称。
消防应急照明系统主要包 括事故应急照明、应急出 口标志及指示灯，是在发 生火灾时正常照明电源切 断后，引导被困人员疏散 或展开灭火救援行动而设 置的。

第10页/共37页

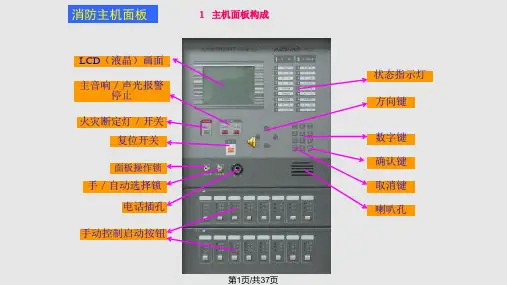

消防主机面板 3 各操作开关说明5
