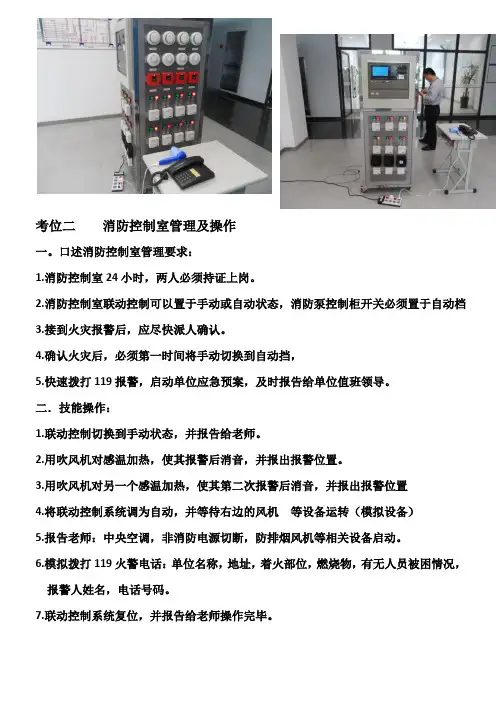

消防控制柜操作说明

一。

口述消防控制室管理要求：
1.消防控制室24小时，两人必须持证上岗。

2.消防控制室联动控制可以置于手动或自动状态，消防泵控制柜开关必须置于自动档
3.接到火灾报警后，应尽快派人确认。

4.确认火灾后，必须第一时间将手动切换到自动挡，
5.快速拨打119报警，启动单位应急预案，及时报告给单位值班领导。

二．技能操作：
1.联动控制切换到手动状态，并报告给老师。

2.用吹风机对感温加热，使其报警后消音，并报出报警位置。

3.用吹风机对另一个感温加热，使其第二次报警后消音，并报出报警位置
4.将联动控制系统调为自动，并等待右边的风机等设备运转（模拟设备）
5.报告老师：中央空调，非消防电源切断，防排烟风机等相关设备启动。

6.模拟拨打119火警电话：单位名称，地址，着火部位，燃烧物，有无人员被困情况，报警人姓名，电话号码。

7.联动控制系统复位，并报告给老师操作完毕。

消防水泵控制柜操作使用说明书一.送电步骤1.将双电源开关拨到自动位置，隔离开关1QF、2QF合闸，双电源转换开关自动检测来电，两路来电都正常，常用电源与备用电源指示灯HR1、HR2亮起，切换开关自动切换到常用电源开关合闸。

2.旋动SA2电压转换开关，检查相间电压是否正常。

3.合上保险丝开关FU1，二次回路送电。

4.开启水泵的主开关1QM、2QM送电。

二.手动控制功能简介：手动控制只用于现场调试、清理水池的功能，运行时必须要有人看护，避免水泵无水运行而造成水泵损坏。

1.手动-自动转换旋钮SA1在手动位置。

2.按下启动按钮1SB、2SB水泵运行，运行指示灯1HG、2HG亮起。

3.按下停止按钮1SSB、2SSB水泵停止，运行指示灯1HG、2HG熄灭。

4.故障时自动停泵，故障指示灯1HR、2HR亮起。

三.一控二自动控制功能简介：控制柜接收五个水位信号（超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位），实现两台泵交替、逐台启动与停止的功能。

1.手动-自动转换旋钮SA1在自动位置。

2.第一次起单泵水位时泵1自动启动运行，泵1运行指示灯亮起。

第二次起单泵水位时泵2自动启动运行，泵2运行指示灯亮起。

3.起单泵水位时泵1已运行，到达起双泵水位时泵2自动启动运行。

起单泵水位时泵2已运行，到达起双泵水位时泵1自动启动运行。

4.停泵水位时泵1泵2都停止。

5.水位低于超停泵水位时，起单泵水位有信号泵1泵2不动作，收到超高水位信号时启动双泵。

6.泵1故障时泵1自动停止，并且自动切换到泵2运行。

泵2故障时泵2自动停止，并且自动切换到泵2运行。

四.BAS接口本机与BAS通讯使用标准MODBUS-RTU协议，RS485通讯接口。

详情见附件记录：南京3号线BAS与车站排水泵接口功能测试大纲及记录.pdf五.故障分析及排除1.泵运行热继开关跳闸分析：热继开关过电流偏小排除方法：调节开关上的微调旋钮向‘+’方向调节，调到适当位置2.自动状态下水位低于停泵水位泵还在运行分析：浮球信号不正确排除方法：纠正信号与实际一致3.水池水抽干，浮球信号都正常，泵还在运行分析：接触器硬件卡死排除方法：更换接触器4.水泵不能自动运行分析：旋钮SA1触点松动或起泵浮球失灵或PLC坏掉排除方法：修复故障或更换PLC5.FU1熔断器保险丝熔断分析：控制线路或到柜外的电缆有短路或漏电（浮球线缠绕破皮）排除方法：查明线路受损短路处，更换保险丝6.PLC正常情况下BAS无法读取信号分析：输出信号线接头松动，九针头子脱焊排除方法：检查端子排X3的端子1、2电线是否虚接或接反，拆下九针头检查焊接位置是否脱焊，脱焊的话用烙铁修复（焊接脚号按图纸）六.安全注意专业维护人员在维护时请悬挂“设备维护中请勿操作”警示牌，以防他人误操作切断总电源与切断二次回路电源。

海湾消防控制柜操作方法海湾消防控制柜是一种用于管理和监控火灾报警系统的设备。

它可以及时发现火灾，并采取相应的措施进行灭火和疏散。

本文将介绍海湾消防控制柜的操作方法。

打开海湾消防控制柜的门，插入钥匙并将钥匙旋转至解锁位置。

然后，将门缓慢地打开，确保不会损坏柜门或柜内设备。

接下来，我们需要了解消防控制柜的主要功能和控制面板上的各个部件。

消防控制柜通常包括主电源开关、火灾报警控制器、声光报警器、手动报警按钮、自动喷水灭火系统、疏散指示灯等。

控制面板上的每个部件都有相应的标识和指示灯，以便操作人员能够清晰地了解设备的状态。

在操作海湾消防控制柜之前，我们需要先检查主电源开关是否已打开。

如果主电源开关处于关闭状态，需要将其打开，以确保消防控制柜正常运行。

接下来，我们需要检查火灾报警控制器和声光报警器的工作状态。

通过观察控制面板上的指示灯，可以了解到火灾报警控制器和声光报警器是否正常工作。

如果指示灯正常亮起，表示设备正常运行；如果指示灯不亮或闪烁，表示设备存在故障或异常。

海湾消防控制柜还配备了手动报警按钮和自动喷水灭火系统。

当发生火灾时，操作人员可以按下手动报警按钮，触发声光报警器响起，并通知消防人员进行灭火。

自动喷水灭火系统则会根据火灾报警控制器的信号自动启动，喷水灭火以控制火势的蔓延。

海湾消防控制柜还配备了疏散指示灯，用于指引人员疏散逃生。

在火灾发生时，疏散指示灯会亮起并显示疏散方向，提醒人员迅速有序地离开危险区域。

在操作海湾消防控制柜时，需要经常检查设备的工作状态，确保其正常运行。

同时，还需要定期进行设备的维护和保养，包括清洁设备表面、检查电源线路等。

如果发现设备故障或异常，应及时报修或更换设备，确保消防系统的可靠性和安全性。

海湾消防控制柜是火灾报警系统中至关重要的设备，它能够及时发现火灾并采取相应的措施进行灭火和疏散。

通过掌握海湾消防控制柜的操作方法，我们可以更好地保护人们的生命财产安全。

希望本文对大家有所帮助。

消防泵组电气控制柜操作步骤步骤1：检查确认系统处于完好有效状态。

步骤2：操作控制柜面板实施手/自动切换和主/备泵切换。

如下图所示：转换开关处于中间挡位时，代表手动运行状态,消防水泵启/停通过控制柜面板启动按钮进行操作,自动控制失效。

转换开关旋至左挡位时，代表1#泵为主泵、2#泵为备用泵，简称为1主2备；转换开关旋至右挡位时，代表2#泵为主泵、1#泵为备用泵，简称为2主1备。

无论转换开关处于左挡位还是右挡位，均代表自动运行状态。

此时，系统能够实现主泵自动启动的功能，控制柜面板手动控制失效。

运行过程中，当主泵发生故障时，备用泵能够自动投入运行。

步骤3：实施主/备电切換操作。

以某型双电源转换开关(如下图)为例，其主/备电切换操作如下:1.检查确认当前为常用电源供电状态(N合R分)，N电源(常用电源)指示灯点亮。

2.将运行模式切換按钮1置于手动模式。

3.旋转手柄2至备用电源供电状态(N分R合)，观察N电源指示灯熄灭，R电源(备用电源)指示灯点亮。

4.旋转手柄2至常用电源供电状态，将运行模式开关切换为自动模式。

注：对于自投自复型转换开关，可在手动切换至备用电源供电后,直接将运行模式开关切换回自动模式，转换开关能自动恢复为常用电源供电。

步骤4：分别模拟主电和主泵故障，测试备电和备泵自动投入运行情况。

1.检查确认双电源转換开关处于自动运行模式，切断主电源，观察备用电源自投后恢复主电源供电。

2.确认控制柜处于自动运行模式，对自动喷淋系统，采用末端试水装置处放水等方式使压力开关动作。

主泵启动并运转平稳后模拟主泵故障(切断主泵开关或模拟主泵热继电器动作，热继电器见下图，观察备用泵应能自动投入运转，手动停泵后使系统恢复正常运行状态。

步骤5：实施手动启动、停止消防水泵操作。

1.确认控制柜处于手动运行模式。

2.按下任一消防水泵启动按钮,观察仪表、指示灯、电动机运转等情况。

3.按下对应的消防水泵停止按钮,观察仪表、指示灯、电动机运转等情况。

赋安公司消防控制柜规范操作为了更好的保障商场的消防安全和设备的完好备用性，特规范消防控制柜的操作：
系统报火警，如何处理？
打开控制柜门－→按“F6”进行消音－→消音后，按“F5”进入控制界面，输入控制密码“0000”进入系统－→按“F4”复位，即可。

手自动更换，如何操作?
打开控制柜门－→按“F5”进入控制界面，输入控制密码“0000”进入系统－→按“F1”下拉按键进行选择到“设置”控制键－→按“F2”进入“设置”系统的“手自动更换”－→按“F1”选择手自动－→“F2”确定后－→按“F3”退出主系统，即可。

此是本系统日常的系统操作，请按操作执行！
注：白天调手动、晚间调自动。

西丽防损部
2005年2月22日。

消防联动柜功能及其操作说明消防联动控制柜是消防系统中一个重要的组成部分，它与消防报警控制器，CRT显示器，消防线路及消防终端设备等相连接并组成个一个完整的消防设备系统。

<一>消防联动控制柜功能介绍(工作状态有手动,自动和停止状态)(1)远程控制消防设备功能:当消防联动控制柜处于手动状态,远程终端消防设备处于自动状态时,可以通过联动控制柜面板上的手动按钮启动或控制相应区域的消防设备(包括警钟,防排烟风机,防排烟阀,消防水泵,消防电梯迫降,切空调电源，切照明电源等)(2)自动状态联动设备功能:消防报警控制器和联动控制柜及终端消防设备控制柜处于自动状态时.当报警控制器接收到任意一组报警信号(烟感,温感,水流指示器,手报破玻按钮)后;立即向消防联动控制柜输出联动信号,消防联动控制柜通过控制模块启动或控制相应设备.(3)设备监视反馈功能:以上所有消防终端设备的动作状态都可以通过联动控制柜的显示灯指示设备的相应状态(动作或停止)另所有的指示灯可以通过试灯按钮检测是否处于正常工作状态.<二>消防联动柜的检测与操作说明:为了检测消防联控制动柜及各终端消防设备是否处于正常工作状态,必须定期按计划进行消防联动控制柜及终端设备的手动和联动测试,以达到消防规范的要求,现结合宾馆实际情况进行说明.(1)手动测试:即是远程启动设备测试,它包括防排烟风机启动,防排烟阀开启,消防水泵的启动,警钟的启动,电梯的迫降,切非消防电源(包括空调电源和照明电源)等a>防排烟风机的手动启动测试:当联动控制柜处于手动状态,风机控制柜处于自动状态时;按下联动柜相应区域的风机启动按钮,风机动作,同时反馈风机动作信号,联动控制柜指示灯亮;风机的停止:首先消防联动柜复位,然后终端风机控制柜停止,因为在消防联动柜上是不能停止风机的b>防排烟阀的手动启动测试:当消防联动控制柜处于手状态时,按下相应区域的防排烟阀启动按钮,防排烟阀开启同时动作指示灯亮;防排烟阀的复位:到达防排烟阀现场,将防排烟阀手动按钮按下关闭,再然后将联动控制柜防排烟阀启动按钮复位.并将钥匙置于停止状态.c>消防水泵的手动启动测试:当联动控制柜处于手动状态,水泵控制柜处于自动状态时按下联动控制柜水泵启动按钮,水泵启动并反馈动作信号.联动指示灯亮;水泵的停止:首先联动控制柜复位,然后再水泵控制柜停止,因为在消防中心联动控制柜上是不能停止水泵的>d>警钟的手动启动测试:当联动控制柜处于手动状态时,按下相应区域警钟的启动按钮,则警钟鸣响同时区域指示灯亮.警钟的停止:联动控制柜警钟启动按钮复位,并将钥匙置于停止状态.e>电梯迫降的手动测试:当联动控制柜处于手动状态时则消防电梯会下降至首层;电梯的复位:将联动柜电梯钥匙置于停止状态则电梯恢复到正常.f>切非消防电源的手动测试:非消防电源包括空调电源和照明电源;根据目前宾馆的实际情况,可以在消防联动柜上完成切空调电源,但是不能直接切照明电源,切空调电源的操作程序是:将联动控制柜切空调电源钥匙置于手动状态,启动相应区域空调停止按钮,则空调停止.若要重新启动空调则必须消防中心先复位,然后再现场空调控制柜启动.而切照明电源操作程序是:当需要切断某一区域的照明电源时,将消防联动控制柜切照明电源钥匙置于手动状态,按下区域的停止按钮,此时东电房切非消防电源控制柜将收到切非消防电源请求信号.电房值班人员经确认后再手动切相应区域的照明电源.(2)联动测试:即是将消防联动控制柜所有的设备控制钥匙和消防终端设备控制柜置于自动状态,然后测试某一区域报警设备（烟感、温感、手报破玻按钮、水流指示器）消防中心报警控制器收到报警信号后,向联动控制柜输出联动指令,联动控制柜通过控制模块启动相应的消防终端设备,联动设备具体情况如下:①、当烟(温)感报警时可以联动的设备有:防排烟阀开启,防排风机启动,切断空调电源;②、当手报破玻按钮报警时可以启动的设备有警钟上下三层联动鸣响(报警层本层及上下层),防排烟阀开启,防排烟风机启动,消防栓水泵启动,切断空调电源;③、水流指示器报警时消防报警控制器收到报警信号,无联动程序;④、消防电梯无自动程序,只手动状态可以用到;⑤、切照明电源无联动程序,当需要切断某一区域的照明电源时,可以通过消东电房值班室内的切消防电源控制柜发出请求信号,待电房确认后.现场值班人员手动切断电源;⑥、喷淋泵无联动程序,只可以通过消防联动控制柜手动启动.。

消防泵、喷淋泵控制柜
操作说明
1、确保控制柜完全通电（绿色电源灯长亮）。

2、当手自动转换开关：“1#主2#备/手动/2#主1#备”旋钮处
于手动状态时，仅可通过启动按钮“1#停止（红色按钮）/运行（绿色按钮）”或“2#停止（红色按钮）/运行（绿色按钮）”
按钮达到启动1#泵或2#泵的目的。

当手自动转换开关“1#主2#备/手动/2#主1#备”旋钮处于非手动（自动）状态时，可通过系统管道内的压力开关高定的（2.5MPA起、4MPA停）来实现水泵系统的启动或停止运行。

3、消防泵控制柜的工作状态：“1#主2#备/手动/2#主1#备”
旋钮必须处于非手动状态。

以确保系统管道自动控制确保消防安全！。

文献编号:WI04-001消防控制柜简朴操作阐明火警解决：当发生火警时，首先应按“消音”键中断警报声。

然后应根据控制器的报警信息检查发生火警的部位，确认与否有火灾发生；若确认有火灾发生，应根据火情采用对应方法。

例如：☆ 启动报警现场的声光警报器发出火警声光提示，告知现场人员撤离；☆ 拨打消防报警电话报警；☆ 启动消防灭火设备等。

若为误报警，应采用以下方法：☆ 检查误报火警部位与否灰尘过大、温度过高，确认与否由于人为或其它因素造成误报警；☆ 按“取消”键使控制器恢复正常状态，观察与否还会误报；如果仍然发生误报可将其隔离，并尽快告知安装单位或厂家进行维修。

故障与异常解决：当发生故障时，首先应按“消音”键中断警报声。

然后应根据控制器的故障信息检查发生故的部位，确认与否有故障发生；若确认有故障发生，应根据状况采用对应的方法：☆ 当报主电故障时，应确认与否发生市电停电，否则检查主电源的接线、溶断器与否发生断路。

主电断电状况下，备电能够持续供电 8 小时；☆ 当报备电故障时，应检查备用电池的连接器及接线；当备用电池持续工作时间超出 8 小时后，也可能因电压过低而报备电故障；☆ 若为现场设备故障，应及时维修，若因特殊因素不及时排除的故障，应将其隔离，待故障排除后再运用设备释放功效将设备恢复；☆ 当发生故障因素不明或无法恢复时，请尽快告知安装单位或厂家进行维修；☆ 若系统发生异常的声音、光批示、气味等状况时，应立刻关闭电源，并尽快告知安装单位或厂家。

启动/停动：当确认发生火警时，可通过手动方式快速启动消防灭火设备。

首先应确认该设备为总线制设备还是多线制设备。

☆ 总线制设备：根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。

若再次按下该键则命令灯熄灭，启动命令被终止；☆ 多线制设备：根据多线制控制盘面板上的标签找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。

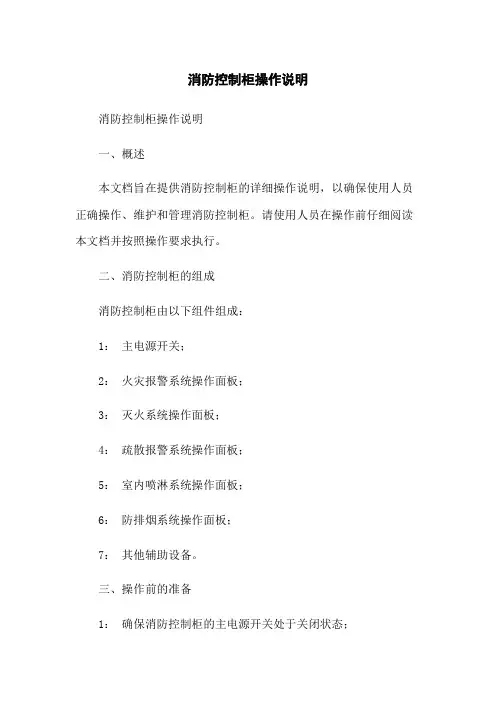

消防控制柜操作说明消防控制柜操作说明一、概述本文档旨在提供消防控制柜的详细操作说明，以确保使用人员正确操作、维护和管理消防控制柜。

请使用人员在操作前仔细阅读本文档并按照操作要求执行。

二、消防控制柜的组成消防控制柜由以下组件组成：1：主电源开关；2：火灾报警系统操作面板；3：灭火系统操作面板；4：疏散报警系统操作面板；5：室内喷淋系统操作面板；6：防排烟系统操作面板；7：其他辅助设备。

三、操作前的准备1：确保消防控制柜的主电源开关处于关闭状态；2：确保人员具备消防知识和必要的操作培训；3：确保所需操作工具齐全，并经过检查合格；4：检查控制柜是否正常运行，如有异常应立即上报维修；5：注意操作环境安全，避免触电和其他意外事故。

四、操作步骤1：火灾报警系统操作：a：打开消防控制柜主电源开关；b：按照火灾报警系统操作面板上的指示，进行布防、撤防等操作；c：根据实际情况进行火灾报警器测试和维护；d：关闭消防控制柜主电源开关。

2：灭火系统操作：a：打开消防控制柜主电源开关；b：按照灭火系统操作面板上的指示，进行手动/自动操作；c：定期检查灭火器、喷头等设备的正常工作状态并维护；d：关闭消防控制柜主电源开关。

3：疏散报警系统操作：a：打开消防控制柜主电源开关；b：按照疏散报警系统操作面板上的指示，进行测试、布防等操作；c：定期检查报警器、显示屏等设备的正常工作状态并维护；d：关闭消防控制柜主电源开关。

4：室内喷淋系统操作：a：打开消防控制柜主电源开关；b：按照室内喷淋系统操作面板上的指示，进行手动/自动操作；c：定期检查水泵、喷头等设备的正常工作状态并维护；d：关闭消防控制柜主电源开关。

5：防排烟系统操作：a：打开消防控制柜主电源开关；b：按照防排烟系统操作面板上的指示，进行手动/自动操作；c：定期检查风机、控制阀等设备的正常工作状态并维护；d：关闭消防控制柜主电源开关。

六、附件本文档涉及的附件包括：1：消防控制柜布置图；2：消防设备运行记录表；3：操作人员培训证书。

消防控制柜操作说明一、消防控制柜的常见功能1.报警控制：消防控制柜能够接收来自建筑物各个区域的火灾报警信号，并根据实际情况进行相应的控制操作，如启动喷淋系统、排烟系统等。

2.管道监测：消防控制柜能够实时监测建筑物内的消防管道状态，如水压、水位等，确保消防系统正常运行。

3.系统控制：消防控制柜能够对消防系统进行整体控制，如手动测试、自动喷水、关闭系统等。

4.能源管理：消防控制柜能够监测建筑物内各个区域的能源使用情况，并根据需要进行控制，以确保消防设备正常供电。

5.通信功能：消防控制柜能够与其他建筑物管理系统进行通信，如监控系统、报警系统等，以实现信息的共享和协作。

二、消防控制柜的操作方法1.开机操作：按下控制柜上的电源开关，确认柜内的电源正常打开，待控制柜显示屏亮起后，可以进行后续操作。

2.报警处理：当控制柜显示屏上出现报警信息时，需要立即查看具体的报警内容，并进行相应的处理。

常见的报警包括火灾报警、故障报警等。

对于火灾报警，需要按照预设的应急方案进行相应操作，如启动喷淋系统、疏散人员等。

对于故障报警，需要查找故障原因并及时处理，以保证消防系统正常运行。

3.系统控制：消防控制柜通常配备了触摸屏或按钮操作界面，可以通过触摸屏选择相应的操作模式，如手动、自动等。

在手动模式下，可以选择启动喷淋系统、排烟系统等。

在自动模式下，控制柜会根据预设的参数自动判断并执行相应操作。

4.监测数据查看：通过触摸屏操作界面可以查看消防控制柜实时监测到的各项数据，如水压、水位、电压等。

可以根据这些数据判断消防系统的运行状态，并及时采取相应措施。

5.系统维护：控制柜需要定期进行维护，包括检查柜内的电气连接是否松动，清洁控制柜外壳和显示屏等。

同时，还需要及时更换电池、检测温湿度等环境参数，以确保控制柜的正常运行。

总结：以上是消防控制柜的常见功能和操作方法。

掌握正确的操作方法，能够确保消防系统的正常运行，提高建筑物的消防安全性。

消防控制柜操作说明一、操作前准备1.确认消防控制柜所在位置：在进入消防控制柜操作前，首先要确认它的位置，一般位于建筑物内部的消防控制中心或专门的消防机房。

2.确认是否具备操作资格：操作消防控制柜需要经过专门的培训和授权，因此在进行操作前，必须确认自己是否具备相关资格。

如果没有操作资格，务必遵守相关规定，不得擅自进行操作。

3.了解消防控制柜的功能：在操作消防控制柜之前，要了解它的功能和工作原理，熟悉各个元件的作用和配置，以便于正确操作。

4.检查消防设备的运行状态：在进行操作前，要对消防设备进行检查，确保其正常运行，如检查火灾自动报警系统、消防水泵、消防喷淋装置等是否正常工作。

二、操作过程1.开始操作前的准备：首先确认消防控制柜的供电是否正常，以及相关的指示灯和按钮是否正常工作。

然后根据实际情况，确认是否需要调整控制柜的参数。

2.启动消防系统：按照所需操作，按下相应的按钮或开关，完成消防系统的启动。

启动过程中要注意观察各个元件的工作状态，确保系统正常运行。

3.监控消防系统：在消防控制柜上配备了相关的监控设备，可以实时监测消防系统的运行状况。

操作人员需要通过监控设备，及时了解消防系统的状态，如火灾报警、防火门状态等。

4.调整控制参数：根据实际情况，可以对消防控制柜进行参数调整，如调整报警灵敏度、喷淋时间等。

在进行参数调整时，要谨慎操作，避免造成误操作。

三、操作后注意事项1.关闭消防控制柜：在操作结束后，要及时关闭消防控制柜，断开供电，确保其安全运行。

关闭过程中要注意按照正确的顺序进行操作，避免漏掉一些步骤。

2.记录操作过程：在进行操作时，要及时记录相关的操作过程和维护记录，以备后续查询和分析。

如果出现异常情况，尤其需要详细记录，以便及时排查故障。

3.定期维护保养：消防控制柜需要进行定期的维护和保养，以确保其长期稳定运行。

维护包括对设备的检查、清洁以及更换老化的零部件等。

4.安全防护：在操作消防控制柜时，要注意个人安全防护，如穿戴防护服、佩戴防护眼镜等。
