13342-4掘进地质说明书

一、地面相对位置及附近采区开采情况提供施工作业地点的井上下位置对照，邻近地区状况资料（该区域水体和建筑物、附近老空水等可能造成的影响）。

二、煤（岩）层赋存特征叙述巷道围岩（煤）产状厚度、结构坚固性系数（f）、巷道预计揭露的各煤层间距、顶底板岩性及特征分析，说明煤层瓦斯涌出量、瓦斯等级、自然发火倾向、煤尘爆炸指数、低温等，绘制围岩柱状图（比例次1：200），图中标明地层名称、柱状、煤岩层名称、层序、层位、层厚、累计厚度、岩石特性等以及1：500或1：1000的主要大巷水平切面图和1：500或1：1000的主要上、下山剖面图。

三、地质构造描述断层、陷落柱、褶曲、裂隙、火成岩侵入体等产状及其控制程度等，有冲击地压威胁的煤岩层中掘进施工技术分析、地质构造、构造特征及其参数和构造影响范围（附1：1000的地质构造图）。

四、水位地质水文情况、类型及其水量，与本地区掘进时的关系。

一、概述（1）工作面位置及井上下关系。

（2）毗邻关系。

指工作面空间包括上下左右的相邻区域开采状况。

二、图纸要求1、回采工作面平面布置图的基本内容（1）比例1：1000；制图人、审批人、地质部长、技术科长、总工程师签字。

（2）图例、坐标及指北方向、煤层底板等高线、巷道名称、标高及导线点、相邻采掘情况。

（3）构造、断层地质要素及断层性质。

（4）工作面范围内钻孔、储量及预定停采位置。

（5）主要生产关系流向、通防设施布置。

2、顶底板综合柱状图（1）比例1：500（2）顶板厚度不小于8倍采高，标明煤岩名称、煤岩厚度及累计厚度、煤岩特征、顶底板类级。

3、工作面及巷道实测剖面图（1）比例1：200（2）构造及其参数，巷道倾角变化状况。

（3）煤层稳定时每隔50m，煤层不稳定时每隔20m标注煤层及其夹层厚度。

4、井上下对照图（1）1：5000（2）地面村庄、山川河流、道路桥梁、建筑物等的投影位置。

（3）塌陷预测范围。

三、地质说明书表格。

大竹县平桥新达煤矿
掘
进
工
作
面
地
质
说
明
书
大竹县平桥新达煤矿生技科
2010年4月12日
+262米k2半煤巷
掘进工作面地质说明书
一、文字说明
1、掘进区的范围和与邻近采区及地面的关系
掘进工作面为k2煤层+262m北采区区段北风巷掘进与区段运输石门相联。

2、区内的地质构造情况：
采面的地质构造简单，无大的断层和褶皱变化。

3、煤层、岩层的预定厚度、结构、产状要素及其变化情况；煤层顶底板的岩性及其稳定性
4煤层瓦斯、煤尘情况和邻区的自燃发火情况
本煤层低瓦斯矿井，煤尘具有爆炸性，不易自燃煤层。

5、水文地质条件及防水措施，穿过工作面的钻孔的封闭情况该工作面无明显的地表积水区和裂隙水出现。

在局部采空段有滴水现象，工作面推进至此段应加强采空区来水观测及探放水工作，即先探后掘。

6、水文地质情况，
掘进区内已有勘探钻孔的位置及其钻孔的封孔情况该工作面无明显的地表积水区和裂隙水出现。

在局部采空段有滴水现象，工作面推进至此段应加强采空区来水观测。

8、注意事项和建议
二、图纸部分
1、掘进区的煤层地板等高线图（1：1000～1：2000）祥见采掘工程平面图
2、沿掘进方向的预想地质剖面图（1：500～1：1000）祥见采掘工程平面图
3、煤层顶底板柱状图或多煤层的含煤地层柱状图（1：200～1：500）祥见采掘工程平面图。

掘进工作面地质说明书
（编写的主要内容及要求）
一、正文
1.工作面位置、范围及与四邻和地面的关系；
2.区内地层产状和地质构造特征及其对本工作面的影响，断层落差，掘进找煤方向及褶皱的位置和形态；
3.邻近工作面煤层厚度、煤层结构、煤体结构及其变化等；
4.煤层顶底板岩性、厚度、物理力学性质；
5.工作面瓦斯地质特征；
6.主要含水层和主要导水构造与工作面的关系，工作面周边老空区范围，预测正常涌水量、最大涌水量和工作面突水危险性，防隔水煤（岩）柱、探放水措施建议等；
7.岩浆岩体、陷落柱等对工作面掘进造成的影响；
8.地热、地应力和煤自燃危险程度等；
9.针对存在的地质问题的建议。

二、附图
1.井上下对照图；
2.工作面煤层底板等高线图；
3.工作面预想地质剖面图或局部地质构造剖面图；
4.地层综合柱状图。

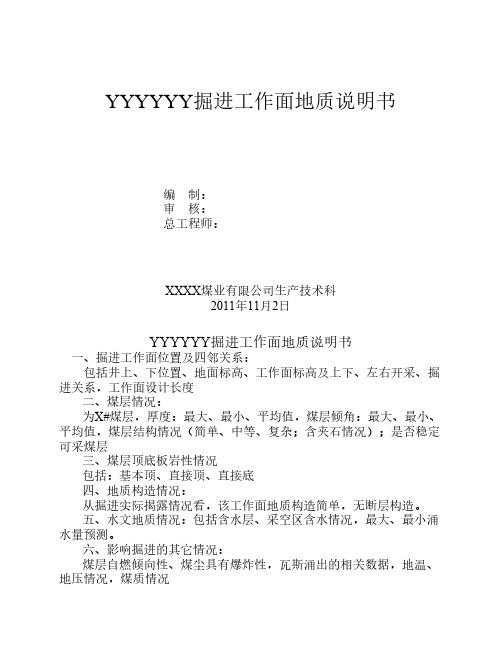

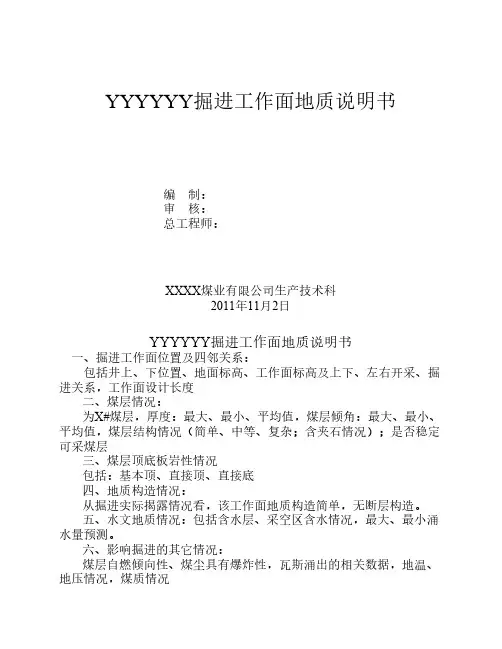

YYYYYY掘进工作面地质说明书
编制：
审核：
总工程师：
XXXX煤业有限公司生产技术科
2011年11月2日
YYYYYY掘进工作面地质说明书
一、掘进工作面位置及四邻关系：
包括井上、下位置、地面标高、工作面标高及上下、左右开采、掘进关系，工作面设计长度
二、煤层情况：
为X#煤层，厚度：最大、最小、平均值，煤层倾角：最大、最小、平均值，煤层结构情况（简单、中等、复杂；含夹石情况）；是否稳定可采煤层
三、煤层顶底板岩性情况
包括：基本顶、直接顶、直接底
四、地质构造情况：
从掘进实际揭露情况看，该工作面地质构造简单，无断层构造。

五、水文地质情况：包括含水层、采空区含水情况，最大、最小涌水量预测。

六、影响掘进的其它情况：
煤层自燃倾向性、煤尘具有爆炸性，瓦斯涌出的相关数据，地温、地压情况，煤质情况
七、工作面储量：
八、存在问题与建议
包括：顶板管理、防治水管理、瓦斯管理等
九、附图
1、煤层柱状图
2、煤层底板等高线图（掘进工作面巷道布置图）。

煤矿0水平中央东B3+6掘进地质说明书编制单位，矿地测站编制：东矿地测站审核：矿生产技装部：矿总工程师:接到通知书时间：2006年6月30日提交时间：2006年7月 6日掘进地质说明书一、概况1、位置及范围该采区为中央采区东翼，水平标高为+566~+530水平，煤系地层为侏罗系西山窑组第二组煤，煤层为B3、B4+6煤层。

东至东二边界，南至B2顶板，北至B6顶板(B6顶板到B7煤层底板95~105米)。

地面标高+780~+850米。

上限标高+566水平，下限标高+530水平，走向长1220米（总长度）、实采长度976.3米、中央煤柱161.2米、边界煤柱82.5米。

中央东--东一西+650~+540水平未回采。

2、邻区情况1）、实见地质及水文地质简述在+540水平以上掘进、回采当中，未发生大的地质构造及褶曲通过，但小断层较多，断距一般在0.2~2.5米，对掘进、回采没有造成大的影响，在各分层各工作面的掘进、回采中，由于小构造的影响出现过冒顶，东一的B4+6煤层，对掘进、回采有一定的影响，但影响不大，在+690水平东一东B4+6煤层回采当中出现过冒顶透水事故（刚开始回采），造成人员伤亡事故的发生，使综采工作面停产一个多月，+540水平（东一石门）在掘进到B4煤层时发生了大冒顶事故，大量的煤水突出使工作面停产一个多月。

在水文地质方面，由于受乌鲁木齐河、水磨沟河、农田灌溉水、底板方向来的水、老塘积水的影响，给回采造成了一定的影响，造成两个综采断断续续停产治水。

2）、采掘情况B4+6煤层东一东已回采到+566水平，+540~+530水平未回采，东一西+650~+540水平未回采。

+650~+540水平中央西未回采。

3）、自燃灾害及其它上部采空区有部分火点，无陷落柱、岩浆岩、古河床冲刷的影响。

3、地面情况及受生产影响程度1）、地面建筑、设施等地表有一条公路横穿中央采区，两翼（东翼接近东一石门、西翼接近西一石门）有木材厂，公路两翼有高压线，通讯电缆（包括军用电缆）闭路线，泥浆管路，上下水管路，集中供热管路，东二边界有红三线，砖厂，水磨沟区垃圾回填场，有垃圾车辆进出。

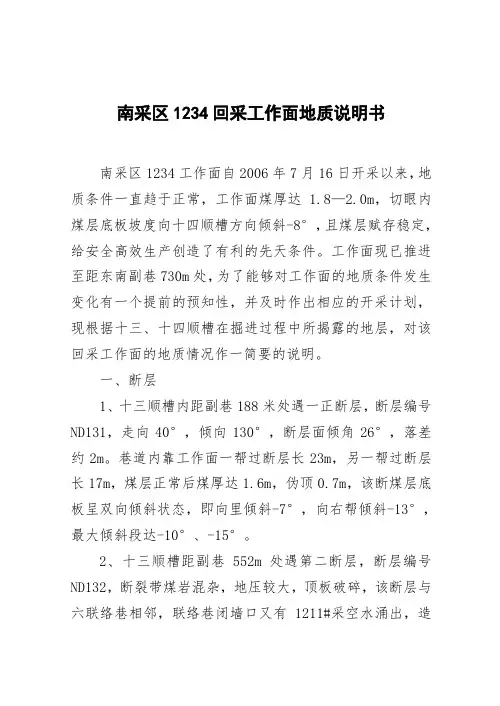

南采区1234回采工作面地质说明书南采区1234工作面自2006年7月16日开采以来，地质条件一直趋于正常，工作面煤厚达 1.8—2.0m，切眼内煤层底板坡度向十四顺槽方向倾斜-8°，且煤层赋存稳定，给安全高效生产创造了有利的先天条件。

工作面现已推进至距东南副巷730m处，为了能够对工作面的地质条件发生变化有一个提前的预知性，并及时作出相应的开采计划，现根据十三、十四顺槽在掘进过程中所揭露的地层，对该回采工作面的地质情况作一简要的说明。

一、断层1、十三顺槽内距副巷188米处遇一正断层，断层编号ND131，走向40°，倾向130°，断层面倾角26°，落差约2m。

巷道内靠工作面一帮过断层长23m，另一帮过断层长17m，煤层正常后煤厚达1.6m，伪顶0.7m，该断煤层底板呈双向倾斜状态，即向里倾斜-7°，向右帮倾斜-13°，最大倾斜段达-10°、-15°。

2、十三顺槽距副巷552m处遇第二断层，断层编号ND132，断裂带煤岩混杂，地压较大，顶板破碎，该断层与六联络巷相邻，联络巷闭墙口又有1211#采空水涌出，造成该巷道断面小，行人困难。

巷道内过断层长23m，掘进时巷道坡度-6°，遇断层前煤厚1.5m，伪顶厚0.2m。

3、十四顺槽距副巷370m处遇小型逆断层，断层编号ND141，断层走向55°，断层面倾角18°，断层两盘几乎在同一水平。

靠工作面帮断层长10m，另一帮煤层没有间断，但煤层明显变薄，断层处低凹且有积水，遇断层前煤层底板坡度为-8°。

二、向斜构造与煤层变薄区1、十三顺槽距副巷310m处有一向斜构造，该距离处亦为向斜轴部，因地层在挤压形成向斜构造过程中地应力较大，使该区煤层严重变薄，且无伪顶，煤层最高处达1.5m，最低处仅0.5m，平均煤厚1.0m，该区长达70余米。

煤层正常后厚度达到1.75m，伪顶0.4m，煤层底板坡度为-3°—- -4°。

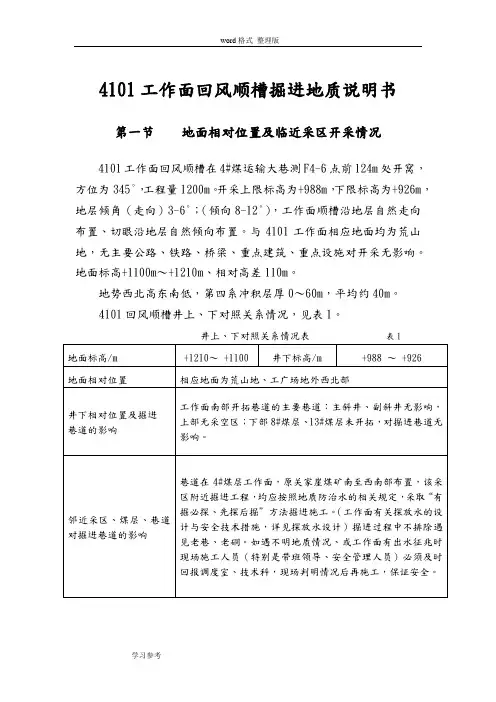

4101工作面回风顺槽掘进地质说明书第一节地面相对位置及临近采区开采情况4101工作面回风顺槽在4#煤运输大巷测F4-6点前124m处开窝，方位为345°，工程量1200m。

开采上限标高为+988m，下限标高为+926m，地层倾角（走向）3-6°；（倾向8-12°），工作面顺槽沿地层自然走向布置、切眼沿地层自然倾向布置。

与4101工作面相应地面均为荒山地，无主要公路、铁路、桥梁、重点建筑、重点设施对开采无影响。

地面标高+1100m～+1210m、相对高差110m。

地势西北高东南低，第四系冲积层厚0～60m，平均约40m。

4101回风顺槽井上、下对照关系情况，见表1。

井上、下对照关系情况表表1第二节煤(岩)层赋存特征该工作面开采煤层为太原组4#煤层，煤层厚度2.0—3.2 m，平均2.6m，煤层厚度变化不大，煤层倾角8-12°，煤的密度1.35m³/t，硬度2-3，煤种块状焦煤，工作面煤层赋存较稳定，煤层结构简单。

下距13#煤层约87.0 m。

13#煤层厚度13.0m（根据关家崖煤矿揭露的13#煤层赋存特征）。

详见表2：煤层特征情况表；表3：煤层顶底板情况表；第三节地质构造一、地质构造通过相邻矿井（关家崖煤矿、刘家梁煤矿）巷道实际揭露情况，4101工作面东部有两条大的断层，可能延伸到东坡井矿区以内，影响东坡井的采区、工作面的总体布置，无大的断裂构造，但不排除小断层出现，也可能会出现陷落柱。

二、总体分析：东坡井井田地质较为简单第四节水文地质情况含水层主要为太原组K2灰岩，灰岩及泥岩中所夹的砂岩透镜体，因井田内部及邻近井田均未发现施工有水文孔，该矿原有一眼奥灰水水井（K5）井深度280. 21m含水层顶板埋深229.96m由于开采时间太长和其它不明原因，该井已经不出水。

东坡井又重新打了一眼饮用水水源井，井深度748.6m(在主斜井东南方向140m处)。
